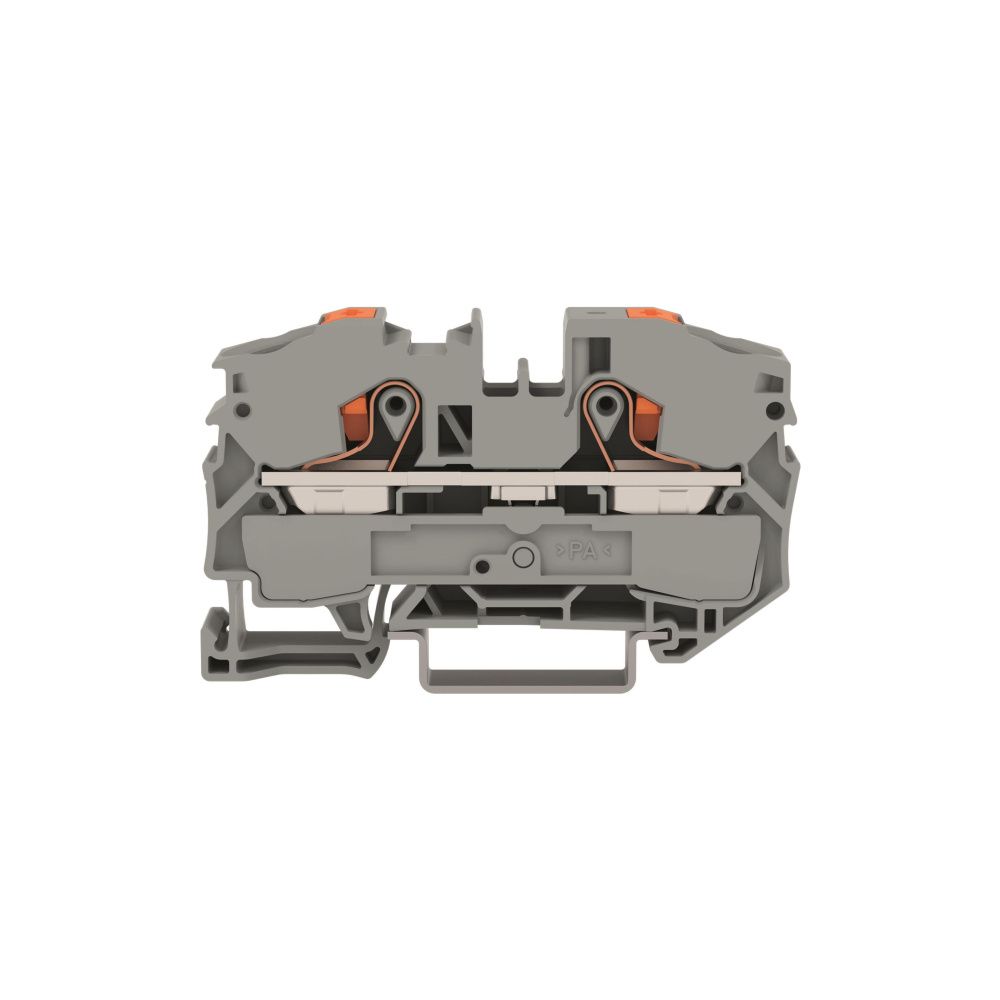

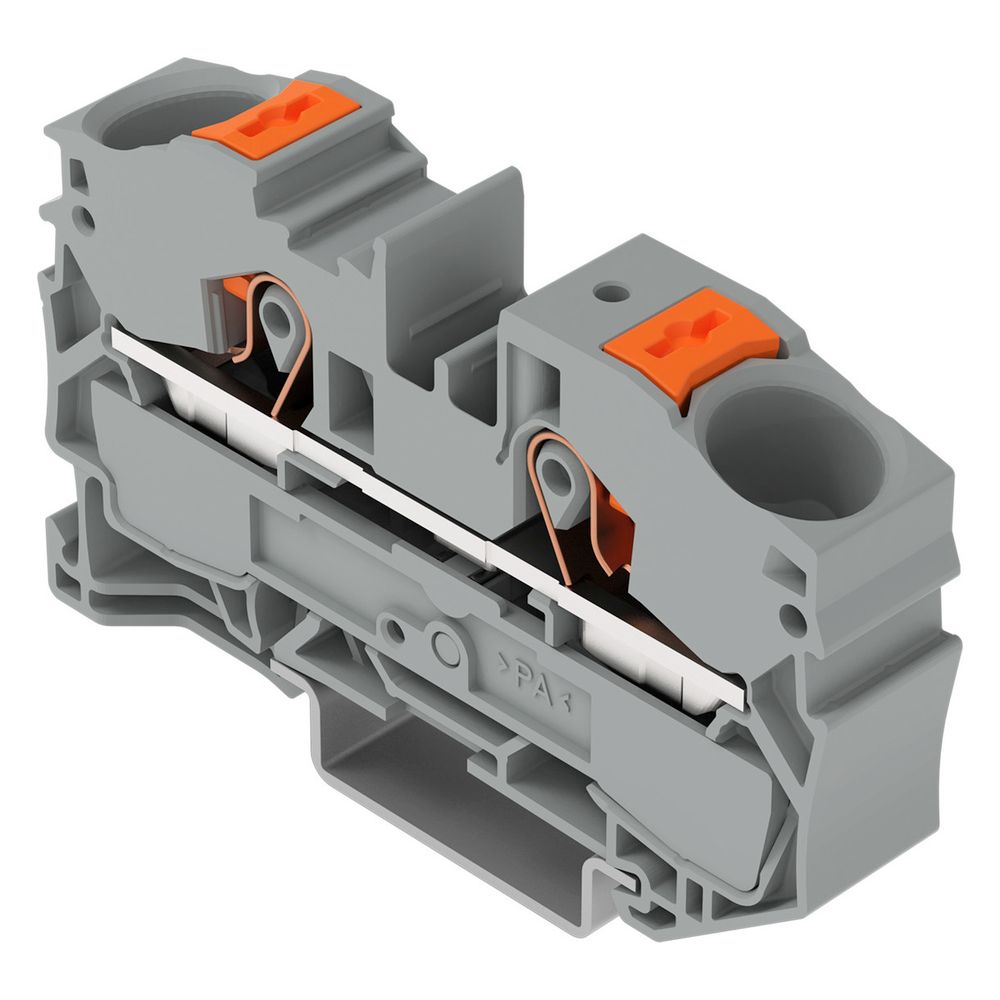

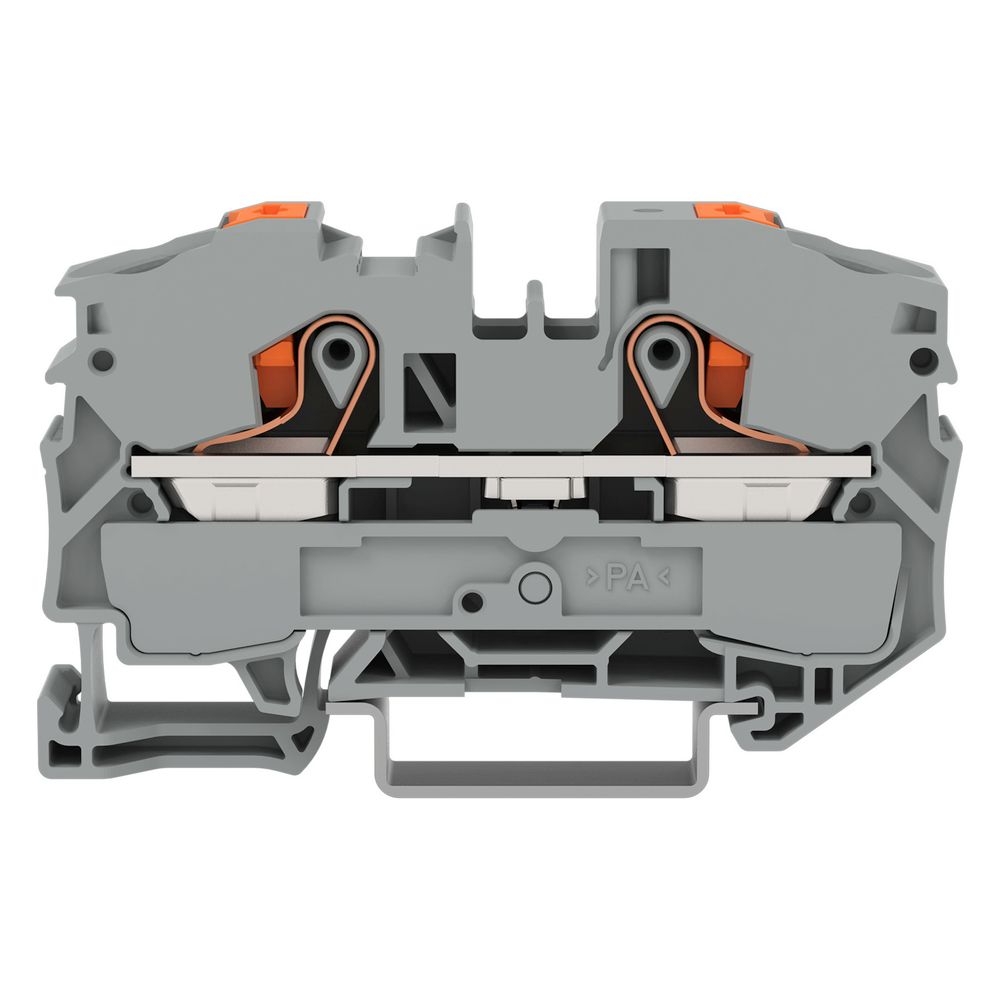

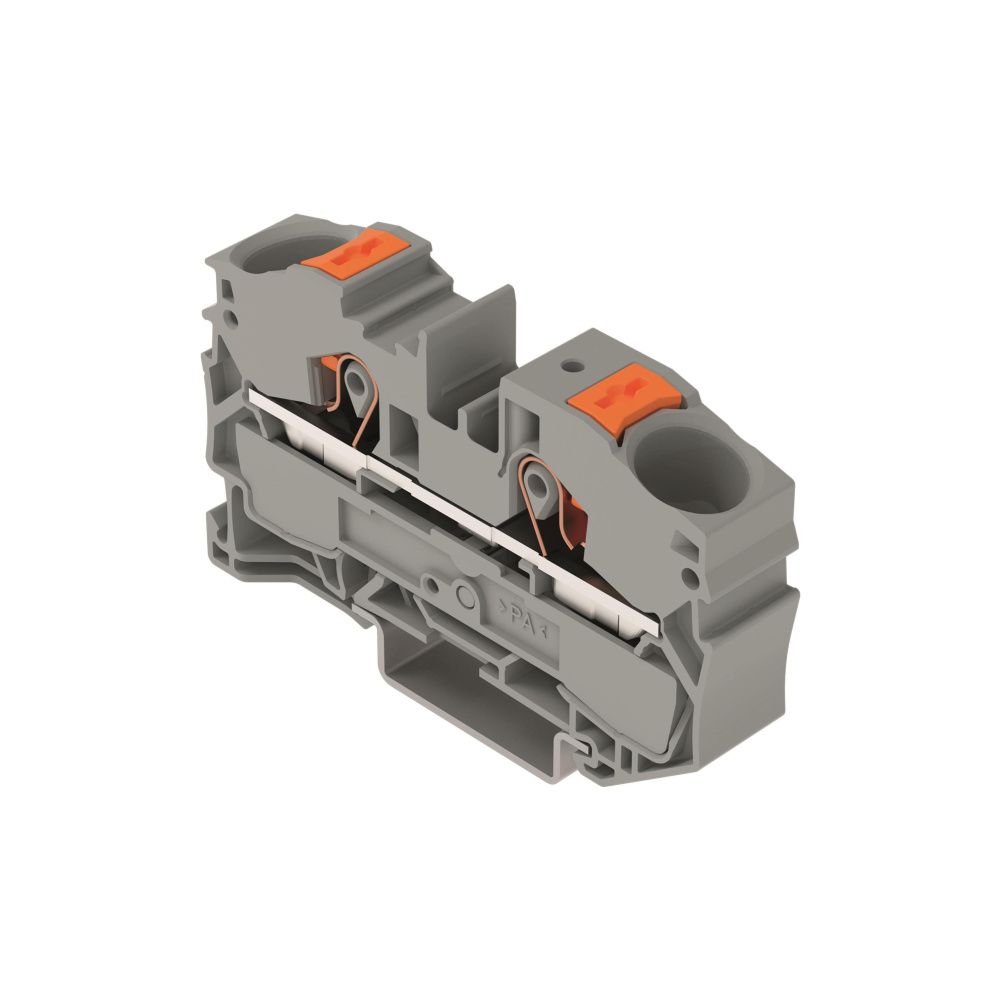

Wago 2-Leiter-Durchgangsklemme 2216-1201, 16mm2, 800V, 76A, 12x69,8x37,1mm, Polyamid, Grau

Die 2-Leiter-Durchgangsklemme der Serie 2216 ermöglicht eine zuverlässige elektrische Verbindung in Industrie- und Gebäudeanwendungen. Ausgestattet mit der Push-in CAGE CLAMP Anschlusstechnik, erlaubt sie den direkten Anschluss starrer Leiter sowie feindrähtiger Leiter mit Aderendhülse ohne Werkzeug. Das System ist für Leiterquerschnitte von 0,5 mm² bis 16 mm² ausgelegt und für die Montage auf Tragschienen der Bauform 35 geeignet.

Anschlusstechnik und Handhabung

Die Klemme verfügt über einen integrierten Drücker, der die Verdrahtung erleichtert. Für den Leiteranschluss ist eine Abisolierlänge von 18 bis 20 mm erforderlich. Die Konstruktion umfasst zwei Klemmstellen auf einer Ebene und bietet sowohl mittige als auch seitliche Beschriftungsmöglichkeiten. Dank der Push-in-Funktionalität lassen sich Leiter mit ausreichender Knicksteifigkeit direkt stecken, was die Installationszeit reduziert. Die Klemme ist zudem für bestimmte Ex-Anwendungen zugelassen.

Technische Daten

• Bemessungsspannung: 800 V
• Bemessungsstrom: 76 A
• Leiterquerschnitt eindrähtig: 2,5 - 16 mm²
• Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,5 - 25 mm²
• Anschlussart: Federzuganschluss
• Montageart: Tragschiene 35

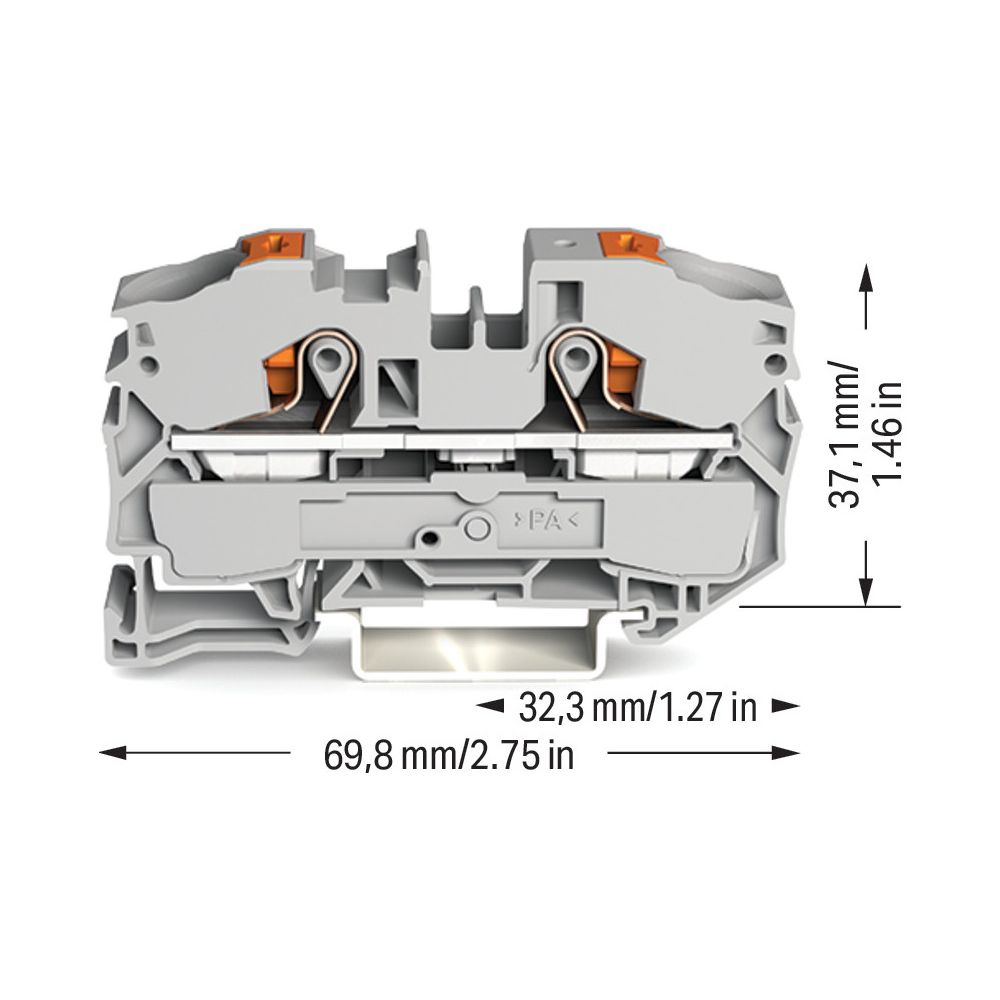

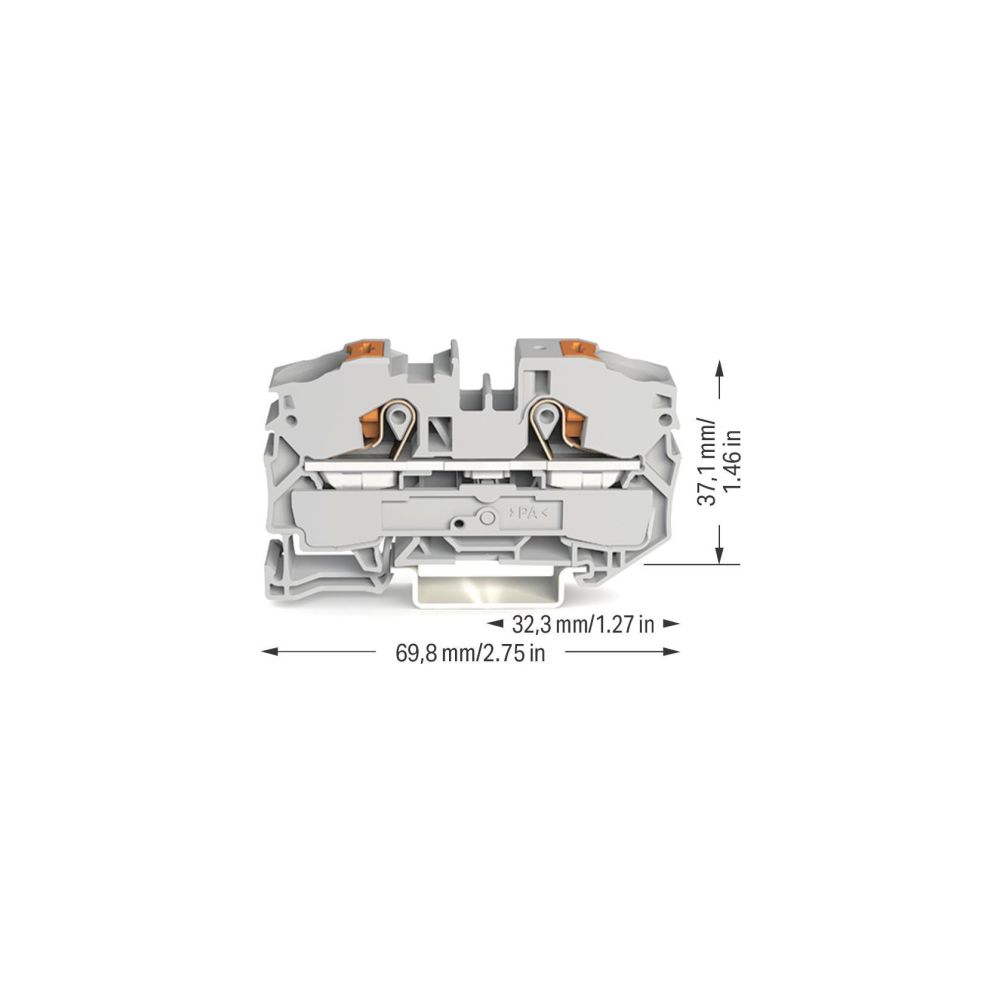

• Breite: 12 mm
• Höhe: 69,8 mm
• Tiefe: 37,1 mm
• Betriebstemperatur: 105 °C

Diese Durchgangsreihenklemme überzeugt durch ihre universelle Einsetzbarkeit und robuste Bauweise aus Polyamid. Mit einer Bemessungsspannung von 800 V und einem Bemessungsstrom von 76 A bietet sie die notwendige Leistung für anspruchsvolle elektrische Installationen. Die einfache Handhabung durch den Drücker und die werkzeuglose Stecktechnik machen sie zu einer effizienten Lösung für die professionelle Potentialverteilung und Durchgangsverdrahtung.
