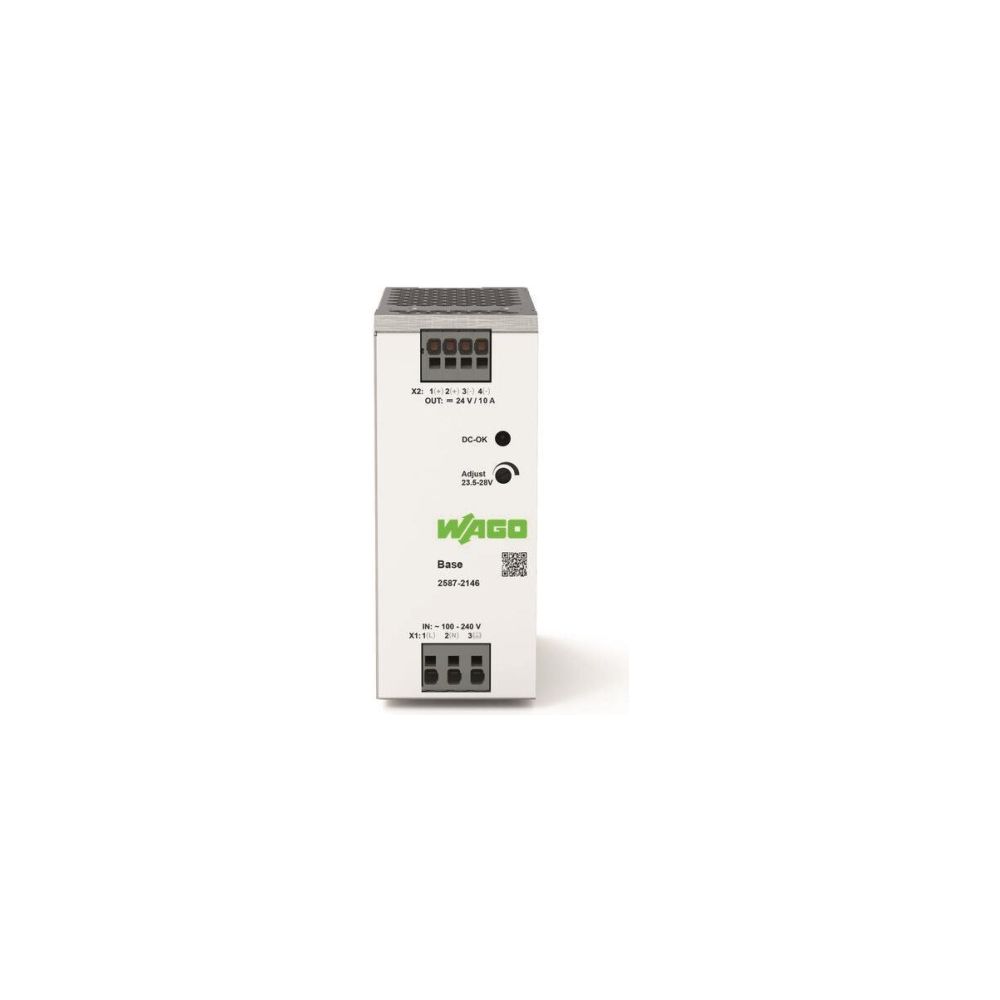

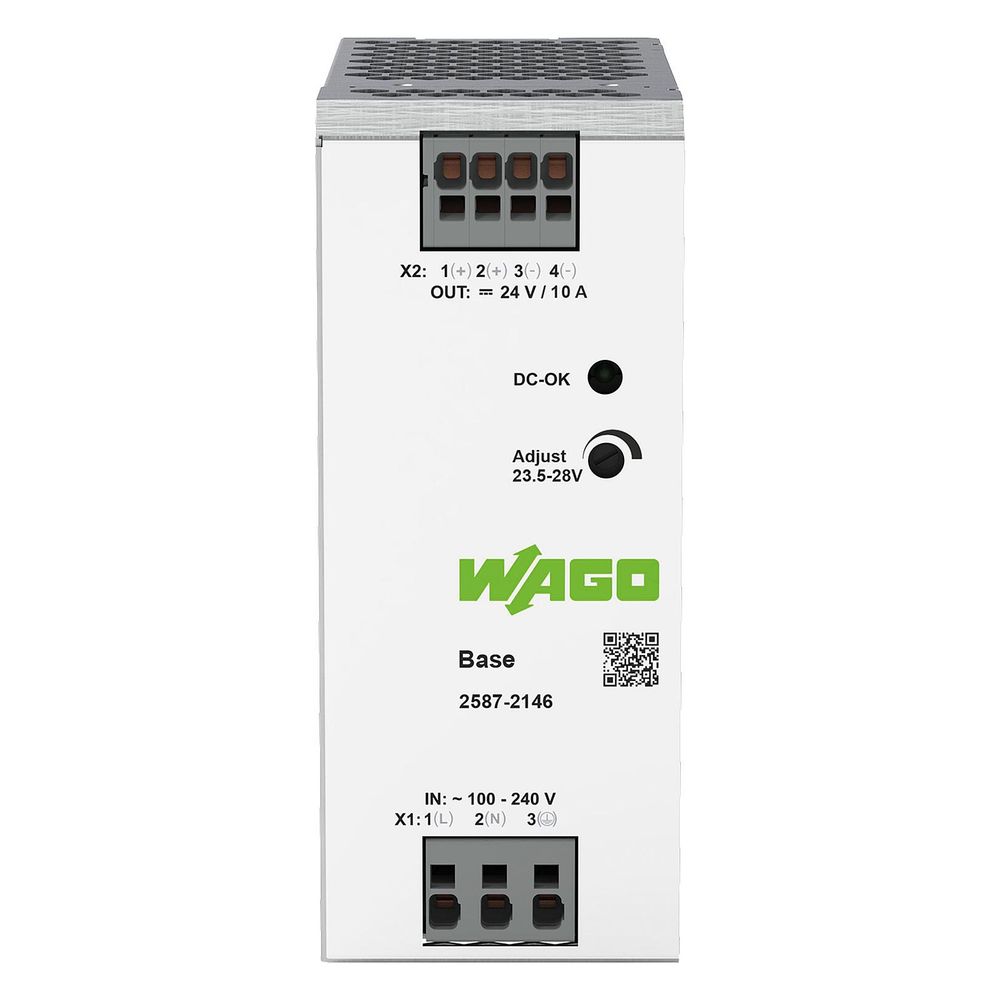

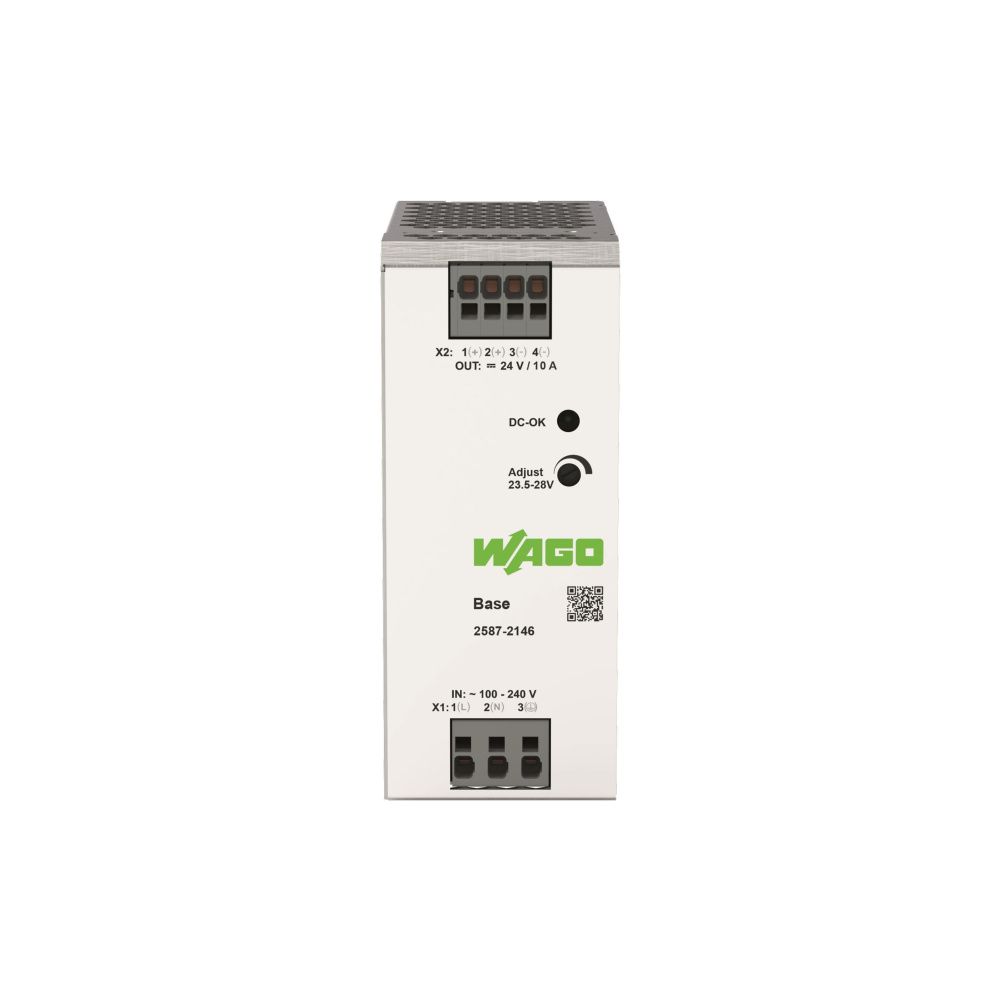

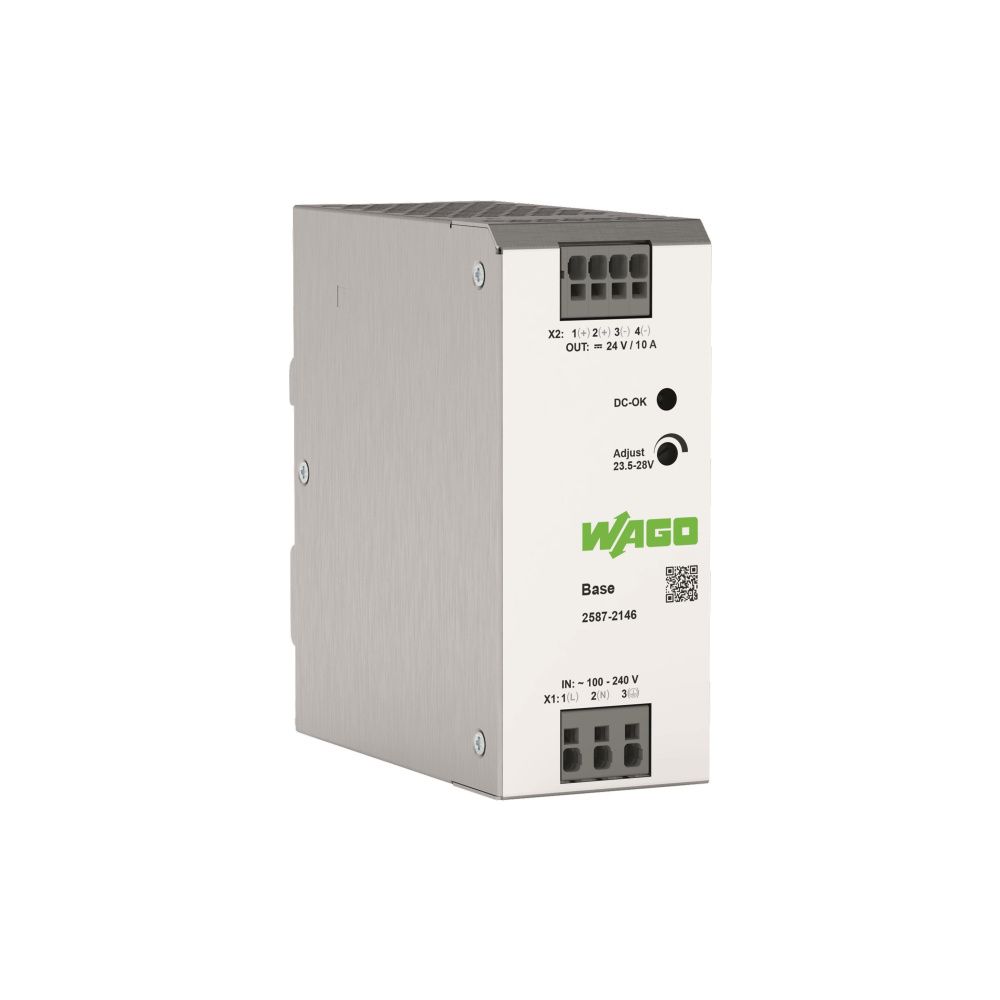

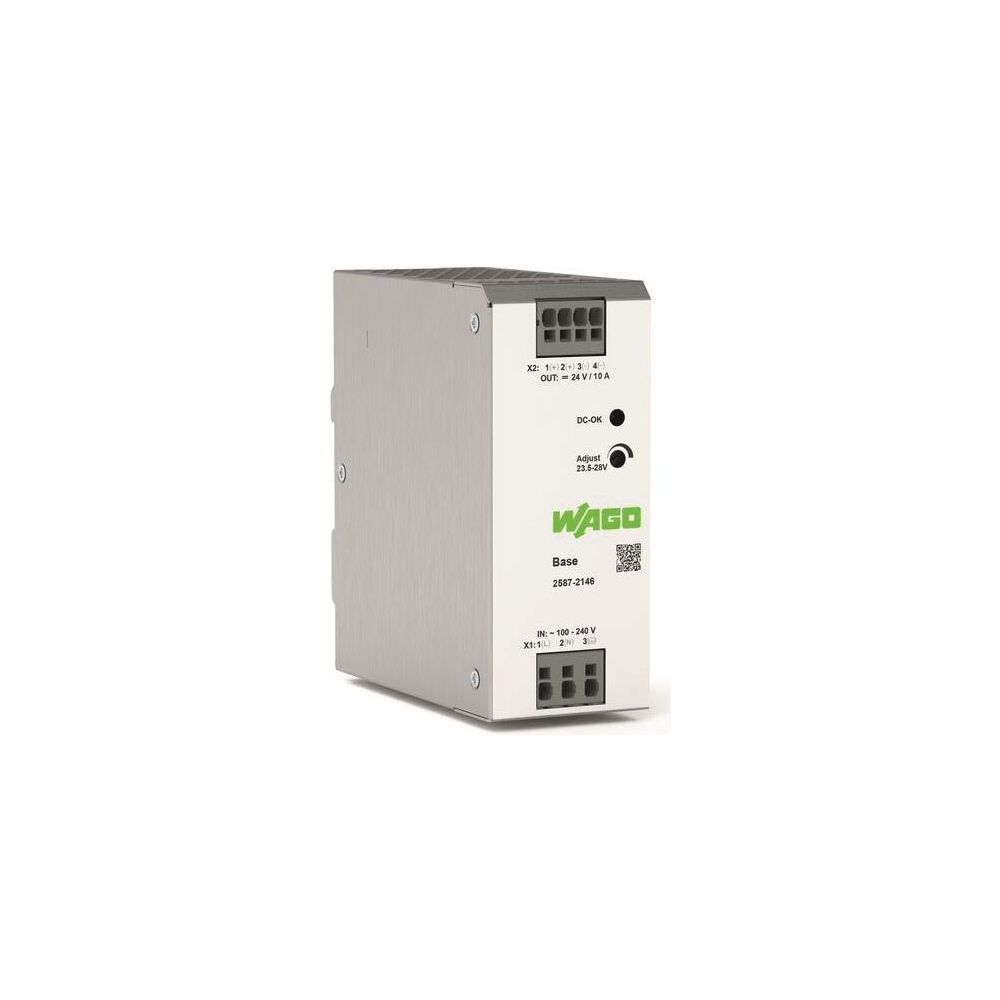

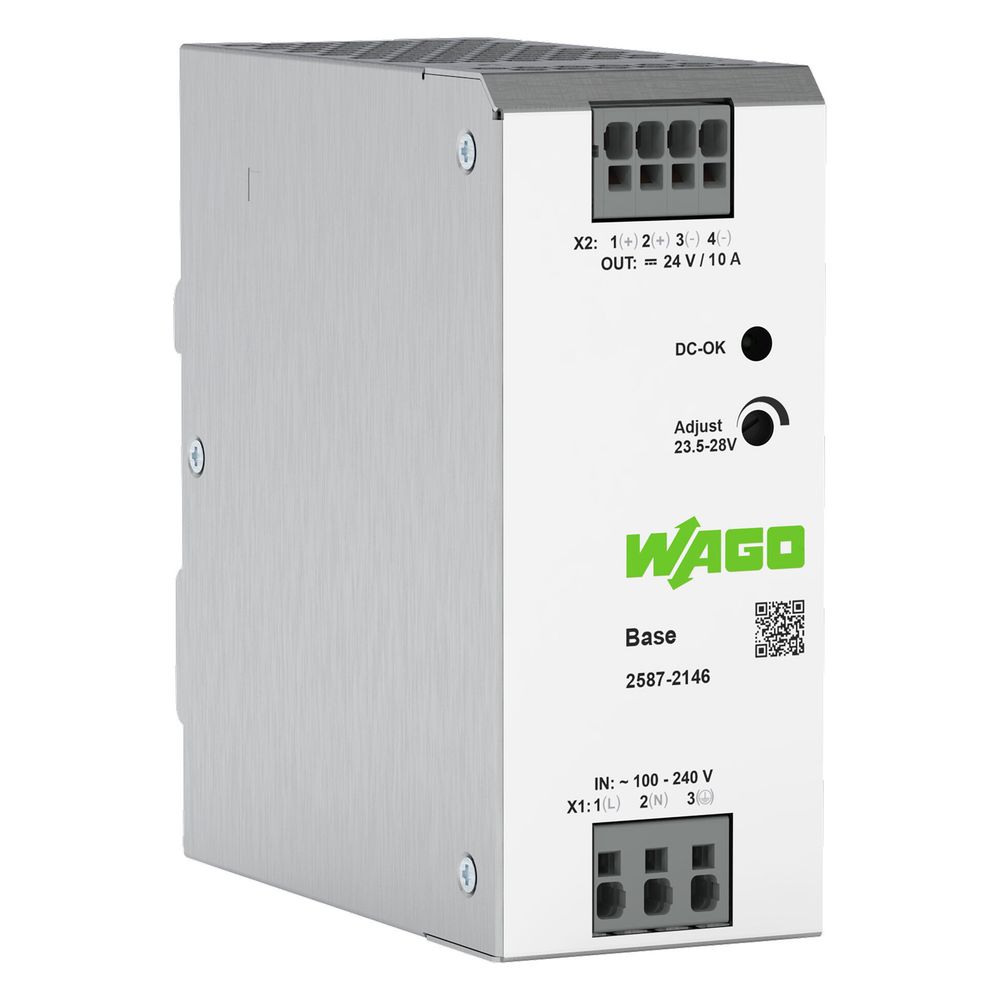

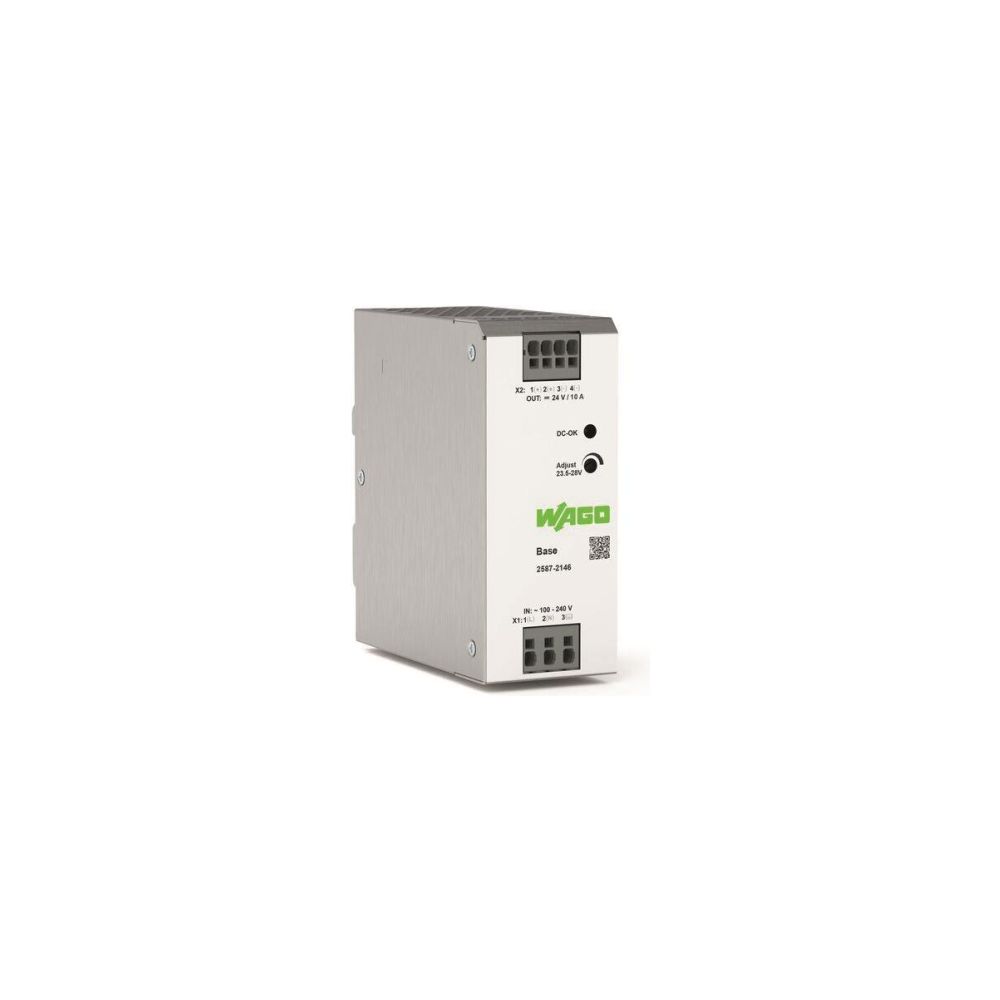

Wago Primär getaktete Stromversorgung Base 240W, 24V, 10A, 52x125x117mm
Die primär getaktete Stromversorgung der Base-Serie von Wago bietet eine zuverlässige 1-phasige Spannungsversorgung mit einer Ausgangsleistung von 240 W. Das Gerät liefert eine geregelte Ausgangsspannung von 24 V DC bei einem Nennstrom von 10 A und ermöglicht durch die Federzuganschlusstechnik eine schnelle Installation auf Tragschienen.
Effiziente Energieversorgung
Das Netzteil ist für einen Eingangsspannungsbereich von 90 bis 264 V AC ausgelegt und verfügt über eine aktive Leistungsfaktorkorrektur. Die Ausgangsspannung ist im Bereich von 23,5 bis 28 V DC einstellbar, wobei eine Regelabweichung von maximal 1 % sichergestellt wird. Das Gerät ist kurzschlussfest sowie leerlauffest konzipiert und schaltet bei Überlast automatisch ab, um nachfolgend einen Wiederanlauf durchzuführen. Eine optische Zustandsanzeige signalisiert den Betriebszustand direkt am Gerät.
Montage und Flexibilität
Die Stromversorgung ist für die Montage auf einer 35 mm Tragschiene optimiert und weist eine Breite von 52 mm auf. Das Gehäuse entspricht der Schutzart IP20 und ist für den Einsatz in Umgebungen mit Verschmutzungsgrad 2 ausgelegt. Zur Anpassung an spezifische Systemanforderungen ist das Netzteil für den Parallel- sowie Reihenbetrieb von jeweils zwei Geräten des gleichen Typs freigegeben. Die galvanische Trennung der Ausgangsspannung gemäß SELV-Standard erhöht die Betriebssicherheit.
Die Wago Stromversorgung Base kombiniert Basisfunktionalität mit effizienter Leistungselektronik. Mit einer Ausgangsleistung von 240 W und einem Nennstrom von 10 A eignet sie sich für den Betrieb in Installationsverteilern. Die einfache Handhabung durch Federzuganschlüsse und die flexible Einstellbarkeit der Ausgangsspannung von 24 V DC machen das Gerät zu einer leistungsstarken Lösung für vielfältige Anforderungen.
Technische Daten
- Ausgangsnennleistung: 240 W
- Ausgangsnennspannung: 24 V DC
- Ausgangsnennstrom: 10 A
- Eingangsspannungsbereich: 90 - 264 V AC
- Wirkungsgrad: 91 %
- Anschlussart: Federzuganschluss
- Montageart: Tragschiene 35
- Schutzart: IP20
- Maße (B x H x T): 52 x 125 x 117 mm
- Gewicht: 752 g
Technische Daten
| Hersteller | Wago |
| 1 Ausgangsspannung | 23 - 28 |
| Artikelnummer | WAGO-2587-2146 |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Ausgangsnennleistung | 240 |
| Ausgangsnennspannung Ua Nenn | DC 24 V (SELV) |
| Ausgangsnennstrom Ia Nenn | 10 A (DC 24 V) |
| Ausgangsspannung einstellbar | Ja |
| Ausgangsspannung geregelt | Ja |
| Ausgangsspannungsbereich | DC 23,5 … 28 V (einstellbar) |
| Ausgangsstrom | 10 |
| Bemessungsversorgungsspannung AC 50 Hz | 90 - 264 |
| Bemessungsversorgungsspannung AC 60 Hz | 90 - 264 |
| Breite | 52 |
| Breite in Teilungseinheiten | 2 |
| Direktmontage möglich | Nein |
| EAN-13 | 4066966626490 |
| Eingangsnennspannung Ue Nenn | 1 x AC 100 … 240 |
| Eingangsspannungsbereich | 1 x AC 90 … 264 V (Derating -1 % / V für Spannung < AC 100 V) |
| Eingangsstrom Ie | ≤ 3,5 |
| Einschaltstrom | ≤ 15 A (bei AC 230 V / 25 °C) |
| Geeignet für Reiheneinbau | Nein |
| Geeignet für Sicherheitsfunktionen | Nein |
| Geeignet für Tragschienenmontage | Ja |
| Geeignet für Wandmontage | Nein |
| Gewicht | 752 |
| Gewicht | 0,8 kg |
| Höhe | 125 |
| Isolationsspannung (Pri-PE, AC) | 2.210 |
| Isolationsspannung (Pri-Sek, AC) | 3.510 |
| Konformitätskennzeichnung | CE |
| Kurzschlussfest | Ja |
| Leckstrom bei Nennspannung | ≤ 124 µA |
| Leerlauffest | Ja |
| Leistungsabgabe | 240 |
| Leistungsfaktor | ≥ 0,98 (AC 115 V); ≥ 0,94 (AC 230 V) |
| Leistungsfaktorkorrektur (PFC) | Aktiv |
| Max Ausgangsstrom 1 | 10 |
| Maße (B x H x T) | 52 x 125 x 117 |
| Montageart | Tragschiene 35 |
| MTBF | > 1.000.000 h (bei 25 °C; gemäß IEC 61709; SN 29500) |
| Nennnetzfrequenz-Bereich | 47 Hz / 63 |
| Nennwert Ausgangsspannung 1 | 24 |
| Nennwert Ausgangsstrom 1 | 10 |
| Netzausfall-Überbrückung | ≥ 22 ms (AC 230 V) |
| Normen/Bestimmungen | EN 62368-1 / EN 55032 / EN 55035 / EN IEC 61000-3-2 / EN 61000-3-3 / EN IEC 61000-6-4 / EN IEC 61000-6-2 / UL 61010-1 / UL 61010-2-201 / SEMI F47 / EN 61558-2-16 |
| Parallelschaltbar | Ja, für 2 Geräte des gleichen Typs |
| Phasen | 1 |
| Regelabweichung | ≤ 1 |
| Reihenschaltbar | Ja, für 2 Geräte des gleichen Typs |
| Restwelligkeit | ≤ 100 mV (Spitze - Spitze) |
| Schutzart | IP20; gemäß EN 60529 |
| Schutzklasse | I |
| Signalisierung | Optische Zustandsanzeige (DC OK) |
| Spannungsart der Versorgungsspannung | AC |
| Stabilisiert | Ja |
| Tiefe | 117 |
| Verhalten bei Überlast | bei Kurzschluss Abschaltung und automatischer Wiederanlauf |
| Verlustleistung Pv | ≤ 5 W (AC 230 V; Leerlauf); ≤ 24,6 W (AC 230 V; Nennlast) |
| Verschmutzungsgrad | 2 |
| Voreinstellung | DC 24 |
| Wirkungsgrad typ | 91 |
| Überspannungskategorie | III (≤ 2000 m); II (> 2000 m) |
| WEEE-Nr. | 40917098 |
