Beschreibung

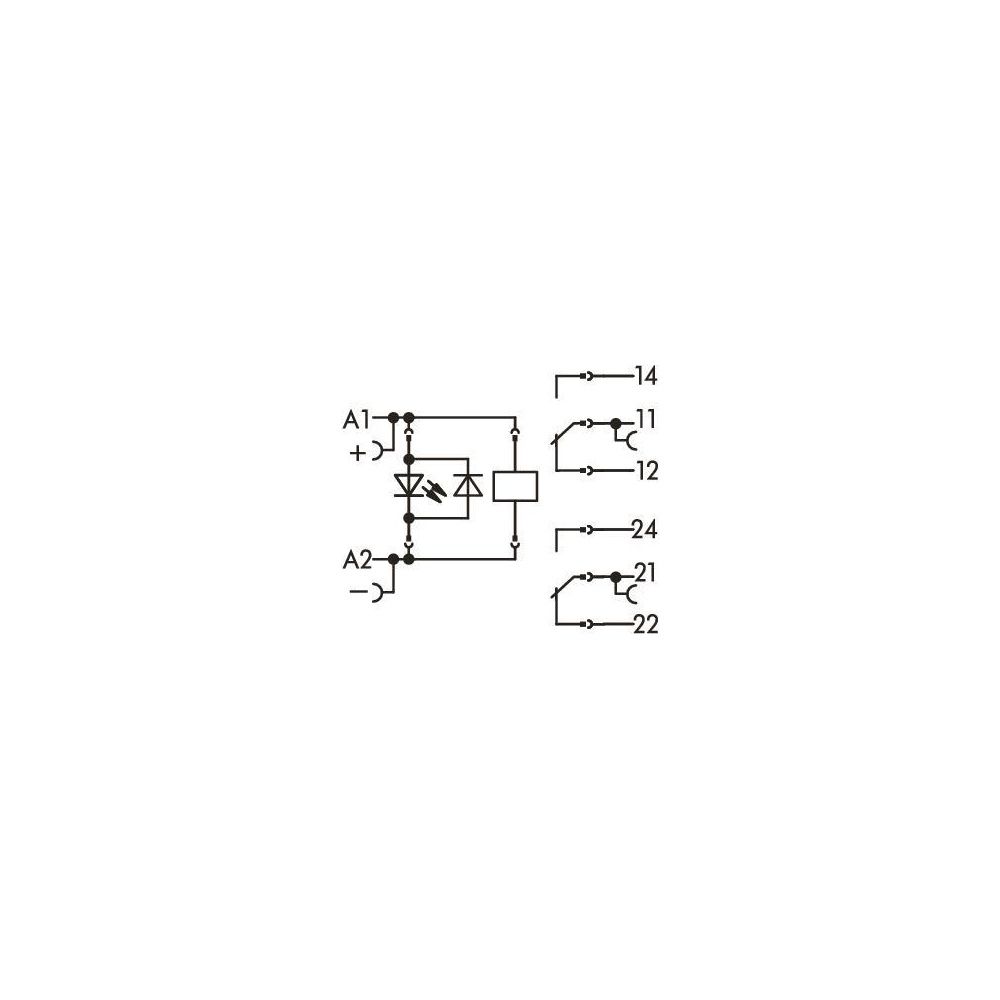

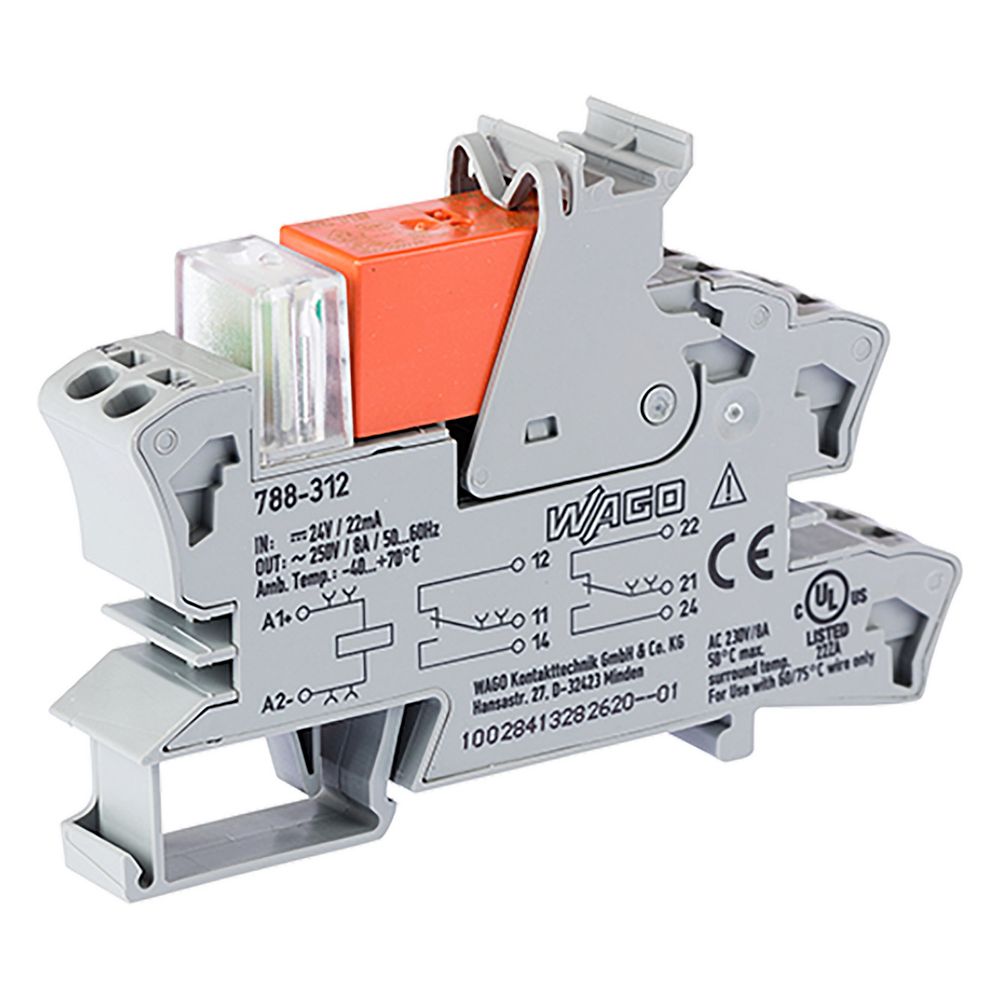

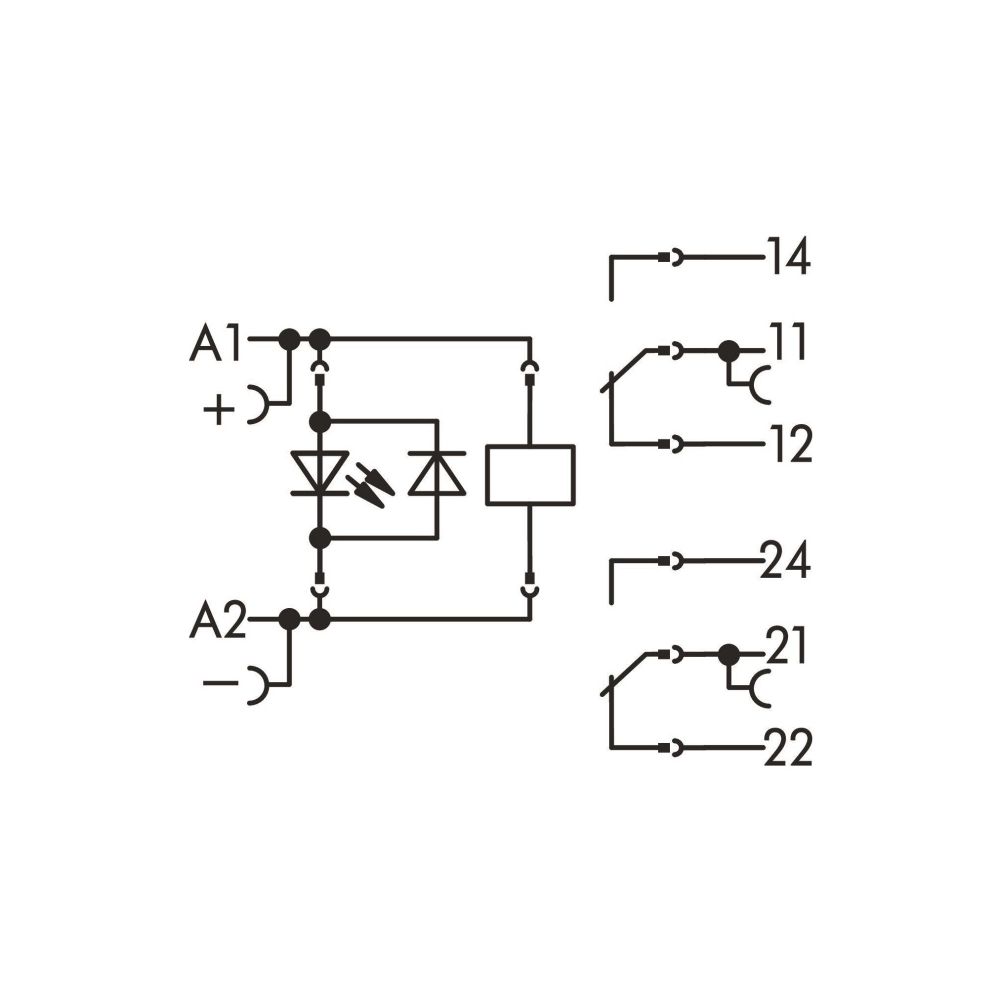

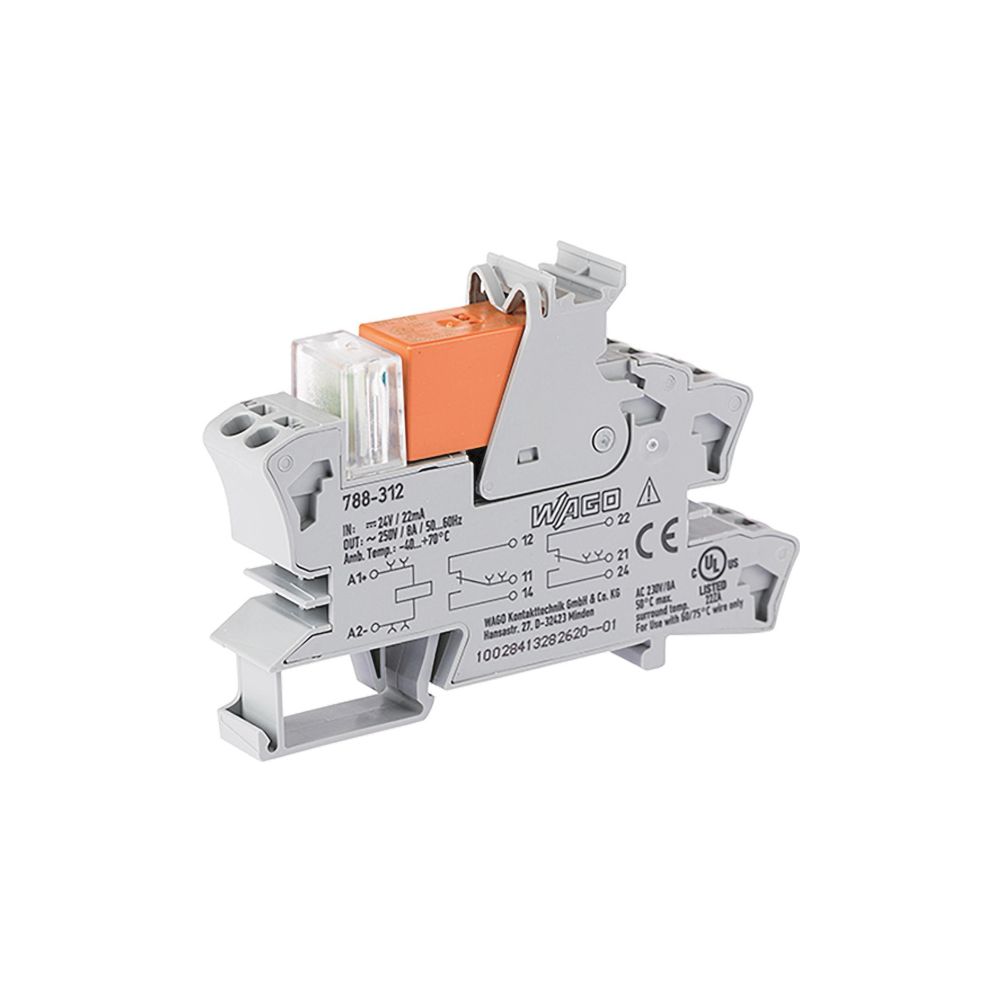

Wago Relaismodul 788-312, 24V DC, 2 Wechsler, 8A, 15x86x86mm, Grau
Das Wago Relaismodul 788-312 ist ein kompaktes Komplettgerät für die Tragschienenmontage, das für die Steuerung elektrischer Lasten in der Automatisierungstechnik konzipiert ist. Mit einer Bemessungssteuerspeisespannung von 24 V DC und zwei integrierten Wechslern ermöglicht das Modul eine präzise Schaltfunktion für Ströme bis zu 8 A. Die bewährte Federzuganschlusstechnik sorgt für eine schnelle und sichere Verdrahtung.
Effiziente Anschlusstechnik und Montage
Das Modul ist für die direkte Montage auf einer 35 mm Tragschiene ausgelegt und zeichnet sich durch eine Baubreite von lediglich 15 mm aus, was eine platzsparende Installation im Schaltschrank ermöglicht. Der elektrische Anschluss erfolgt über die Push-in Federzugtechnik, die für Leiterquerschnitte von 0,34 bis 2,5 mm² geeignet ist. Eine integrierte rote LED-Statusanzeige bietet eine klare Rückmeldung über den aktuellen Schaltzustand des monostabilen Antriebs.
Zuverlässige Schaltleistung
Das Relaismodul ist mit einem AgNi 90/10 Kontaktwerkstoff ausgestattet, der eine hohe mechanische Lebensdauer von bis zu 30 Millionen Schaltspielen bietet. Mit einer maximalen Schaltspannung von 250 V AC und einer Schaltleistung von bis zu 2000 VA bei ohmscher Last deckt das Gerät ein breites Anwendungsspektrum ab. Die Schutzart IP20 sowie die Einhaltung relevanter Normen unterstreichen die robuste Ausführung für den industriellen Einsatz.
Das Wago Relaismodul 788-312 bietet eine effiziente Lösung für anspruchsvolle Schaltaufgaben. Durch die Kombination aus 24 V DC Steuerspannung, 8 A Nennstrom und zwei Wechslern eignet sich das Modul ideal für vielfältige Steuerungsanwendungen. Die kompakte Bauweise und die einfache Montage auf der Tragschiene erleichtern die Integration in bestehende Systeme, während die integrierte LED-Anzeige eine schnelle Diagnose vor Ort ermöglicht.
Technische Daten
- Bemessungssteuerspeisespannung: 24 V DC
- Nennstrom: 8 A
- Anzahl Wechsler: 2
- Schaltspannung max.: 250 V AC
- Schaltleistung (ohmsch) max.: 2000 VA
- Anschlusstechnik: Federzuganschluss
- Montageart: Tragschiene 35

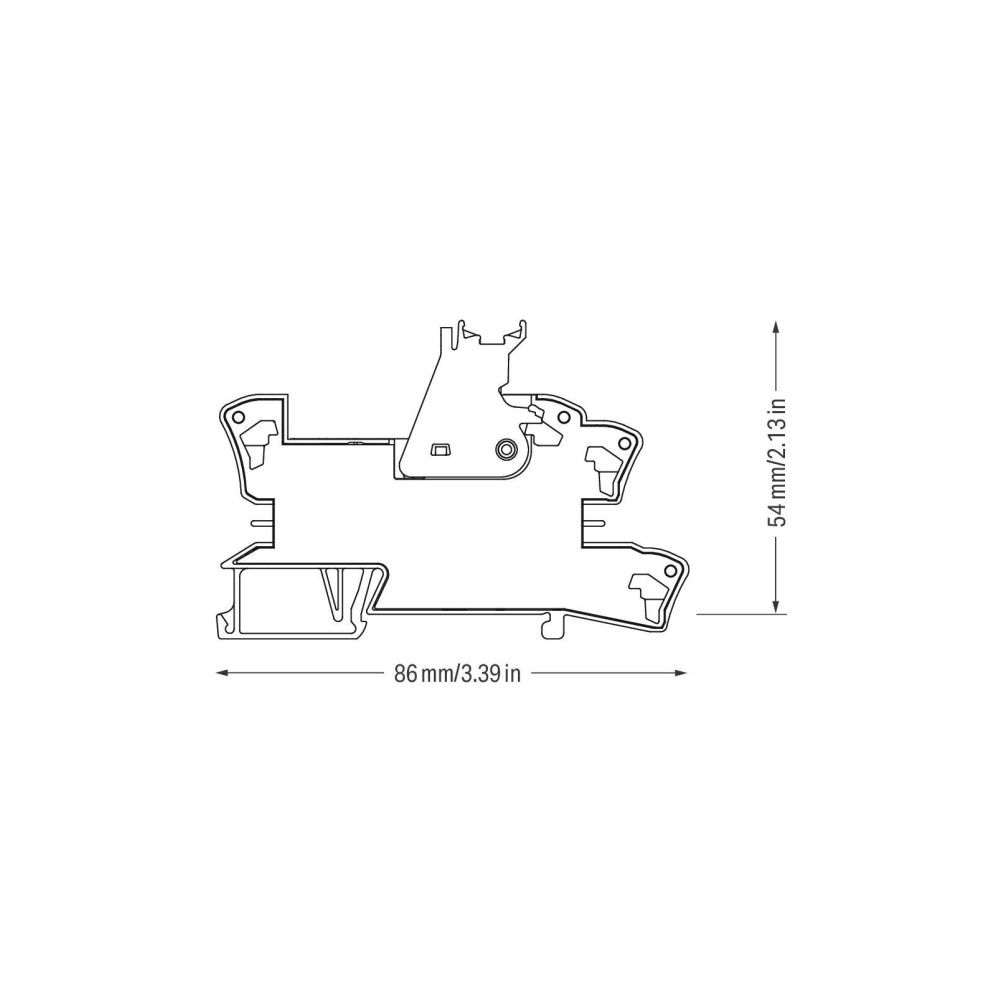

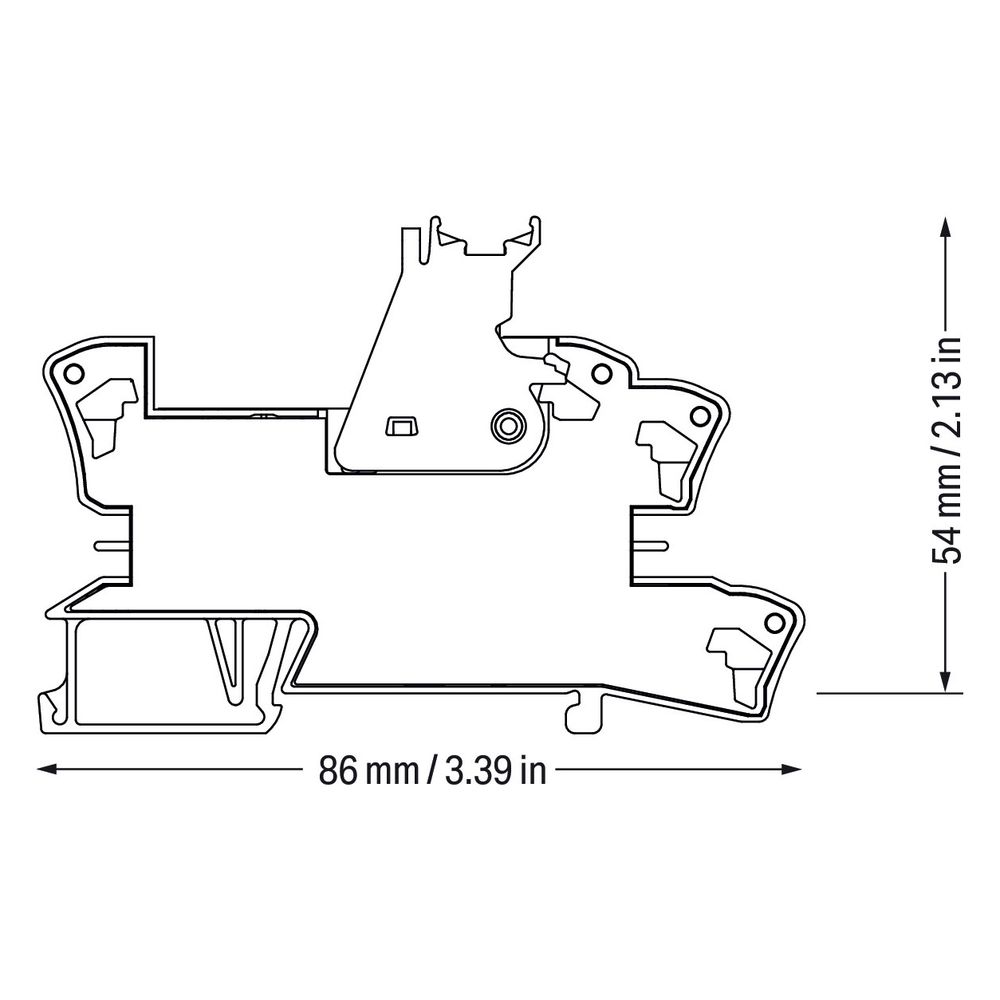

- Breite: 15 mm
- Höhe: 86 mm
- Schutzart: IP20
Technische Daten
| Hersteller | Wago |
| Abisolierlänge | 9 … 10 |
| Anschlusstechnik | Push-in CAGE CLAMP® |
| Ansprechzeit typ | 8 |
| Antrieb, Polung | gepolt |
| Anzahl der Kontakte als Schließer | 0 |
| Anzahl der Kontakte als Wechsler | 2 |
| Anzahl der Kontakte als Öffner | 0 |
| Anzahl Wechsler/Umschaltkontakte | 2 |
| Art des Schaltkontaktes | Einfachkontakt |
| Artikelnummer | WAGO-788-312 |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Bemessungsspannung | 250 |
| Bemessungssteuerspeisespannung DC | 24 |
| Bemessungsstoßspannung | 4 |
| Brandlast | 1,35 |
| Breite | 15 |
| EAN-13 | 4055143184137 |
| Eindrähtiger Leiter | 0,34 … 2,5 mm² / 22 … 14 |
| Eingangsnennspannung UN | DC 24 |
| Eingangsnennstrom bei UN | 19 |
| Eingangsspannungsbereich | ±10 |
| Einschaltstrom (ohmsch) max | (AC) 15 A / 4 |
| Empfohlene Minimallast | 12 V / 10 |
| Farbe | grau |
| Feindrähtiger Leiter | 0,34 … 2,5 mm² / 22 … 14 |
| Gewicht | 45,5 |
| Gewicht | 1,015 kg |
| Grenzdauerstrom | 8 |
| Höhe | 86 |
| Komplettgerät mit Sockel | Ja |
| Kontakte als Schließer | 0 |
| Kontakte als Wechsler | 2 |
| Kontakte als Öffner | 0 |
| Kontaktwerkstoff (Relais) | AgNi 90 / 10 |
| Lebensdauer, elektrisch (NO; ohmsche Last; 23 °C) | 10 x 10³ Schaltspiele |
| Lebensdauer, mechanisch | 30 x 10⁶ Schaltspiele |
| Mit abnehmbaren Klemmen | Nein |
| Mit LED-Anzeige | Ja |
| Mit zwangsgeführten Kontakten | Nein |
| Montageart | Tragschiene 35 |
| Nennstrom | 8 |
| Normen/Bestimmungen | EN 61010-2-201 / EN 61810-1 / EN 61373 / UL 508 |
| Prellzeit typ | 10 |
| Rückfallzeit typ | 13 |
| Schalthäufigkeit mit Last/ohne Last max | 6 min-1 / 1200 min-1 |
| Schaltleistung (ohmsch) max | AC 2000 VA; DC siehe Lastgrenzkurve |
| Schaltspannung max | AC 250 |
| Schaltverhalten des Antriebs | monostabil |
| Schaltvermögen | AC-15: 3 A / AC 250 V; DC-13: 2 A / DC 24 |
| Schutzart | IP20 |
| Sicherheitshinweis | Bei Spannungen größer 250 V zwischen angereihten Relaismodulen sowie zur Einhaltung der verstärkten Isolierung ist eine Trennwand (z. B. 209-191) zu verwenden. |
| Spannungsart zur Betätigung | DC |
| Spannungsfestigkeit Lastkreis/Lastkreis (AC, 1 min) | 2,5 kVeff |
| Spannungsfestigkeit offener Kontakt (AC, 1 min) | 1 kVeff |
| Spannungsfestigkeit Steuer-/Lastkreis (AC, 1 min) | 5 kVeff |
| Statusanzeige | LED rot |
| Tiefe | 86 |
| Verschmutzungsgrad | 3 |
| WAGO Elementarrelais | 788-156 |
| WEEE-Nr. | 40917098 |
