Beschreibung

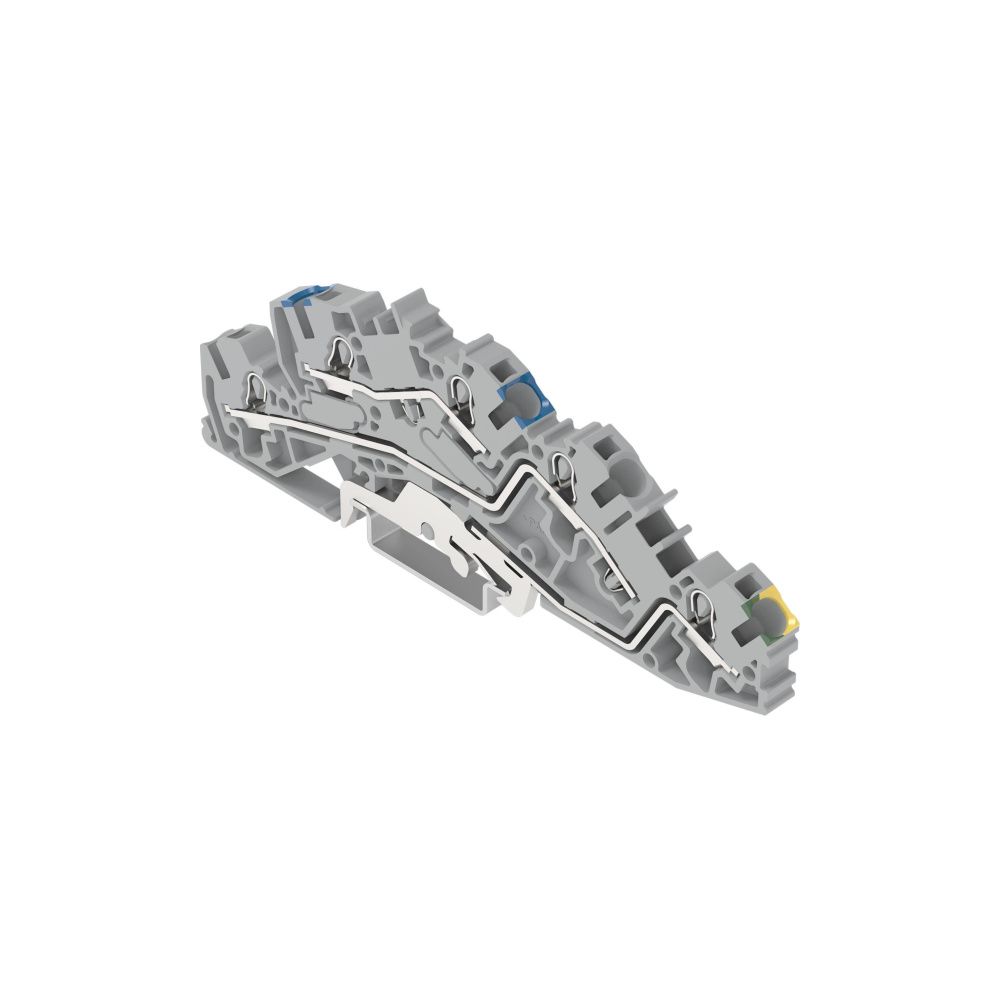

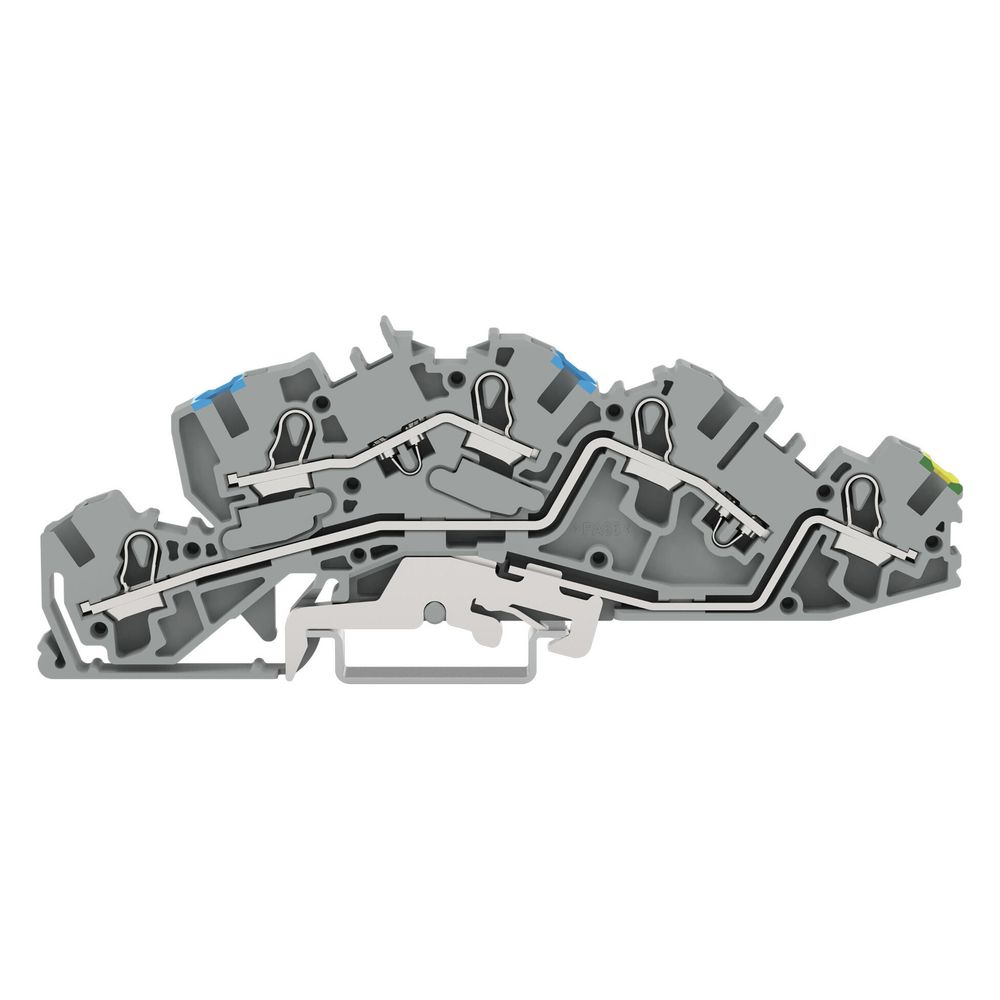

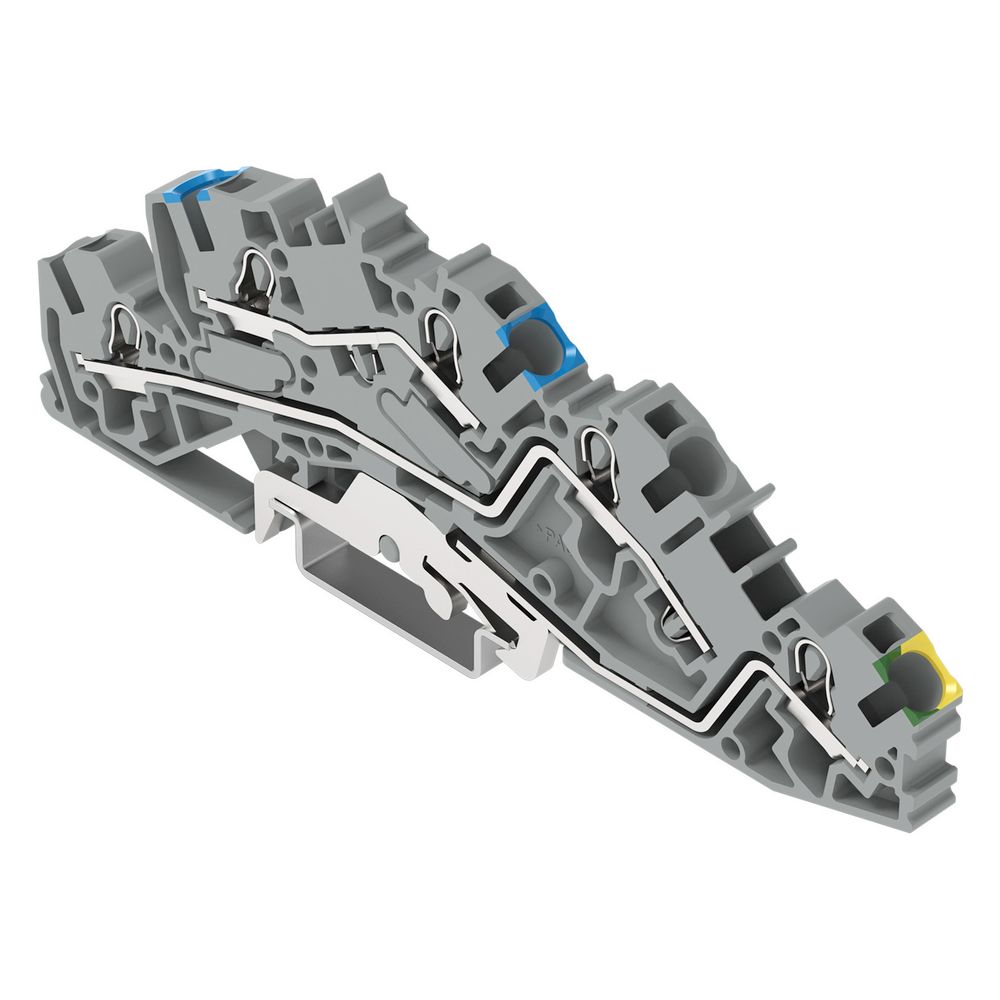

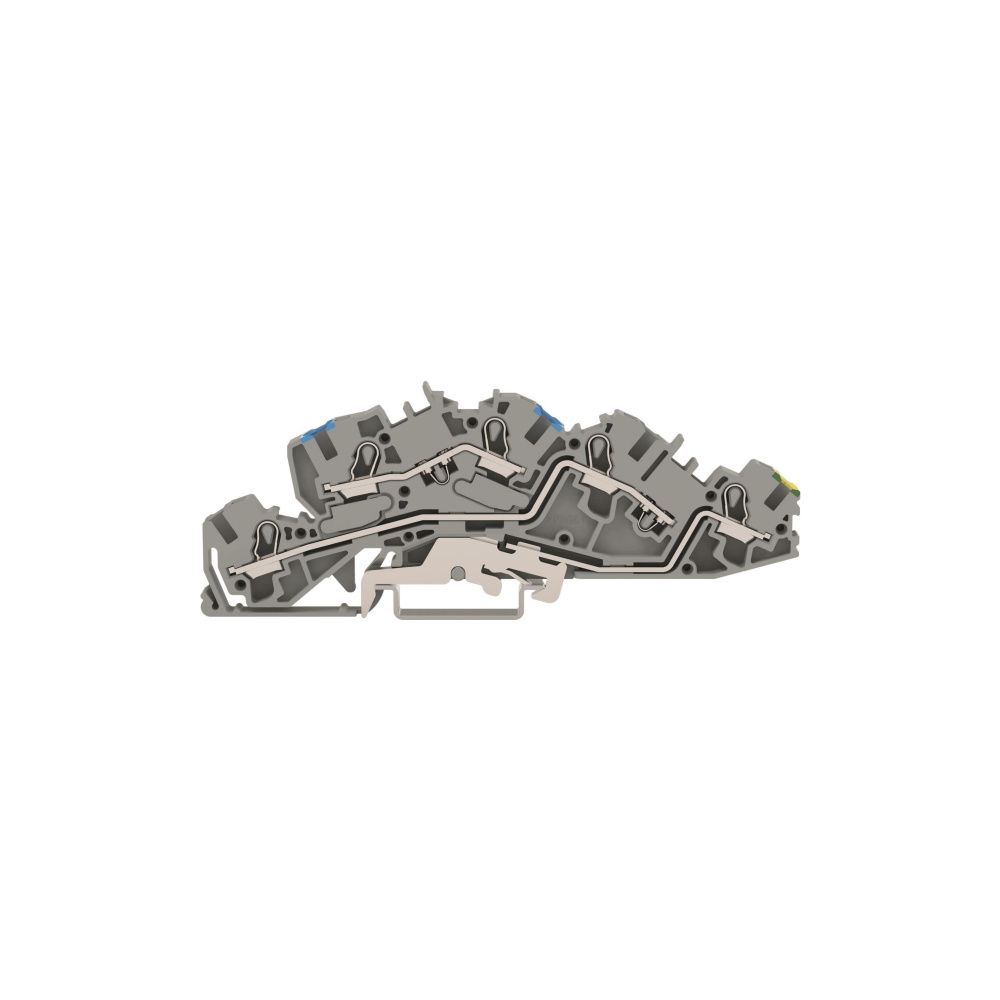

Wago Installationsetagenklemme TOPJOB S 2005-7646, 0,5-6mm2, Grau
Diese dreistufige Installationsetagenklemme der Serie 2005 ermöglicht eine effiziente Verdrahtung von N-, L- und PE-Potentialen auf engstem Raum. Dank der Federzuganschlusstechnik mit Push-in-Funktion lassen sich starre Leiter sowie feindrähtige Leiter mit Aderendhülse werkzeuglos und zeitsparend direkt stecken. Das kompakte Bauteil ist für den Einsatz auf Tragschienen des Typs TH35 konzipiert und bietet eine hohe Flexibilität bei der Leitungsführung in der Elektroinstallation.
Zuverlässige Anschlusstechnik
Die Klemme nutzt die Push-in CAGE CLAMP Technologie, die einen sicheren Kontakt für verschiedene Leiterarten ermöglicht. Mit einer Baubreite von lediglich 6,2 mm unterstützt sie eine platzsparende Anordnung im Schaltschrank. Die Konstruktion aus robustem Thermoplast erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL94 und ist für einen Betriebstemperaturbereich von -35 bis 85 °C ausgelegt.
Vielseitige Anwendungsmöglichkeiten
Das System ist für Leiterquerschnitte von 0,5 mm² bis 6 mm² ausgelegt und bietet durch die integrierte PE-Funktion sowie die N-Potential-Option eine umfassende Funktionalität für moderne Installationsaufgaben. Die klare Potentialkennzeichnung erleichtert die Übersichtlichkeit bei der Verdrahtung. Für den ordnungsgemäßen Abschluss der Klemmenreihe ist eine separate Abschlussplatte erforderlich.
Die Installationsetagenklemme überzeugt durch eine Strombelastbarkeit von 36 A bei einer Bemessungsspannung von 250 V. Sie stellt eine professionelle Lösung für anspruchsvolle Verdrahtungsaufgaben dar, bei denen Zuverlässigkeit und eine einfache Handhabung im Vordergrund stehen. Durch die Kombination aus kompakter Bauweise und flexiblen Anschlussmöglichkeiten für Leiterquerschnitte bis 6 mm² eignet sich das Produkt ideal für eine effiziente Elektroinstallation.
Technische Daten
- Anschlussart: Federzuganschluss
- Anzahl der Ebenen: 3
- Bemessungsstrom: 36 A
- Bemessungsspannung: 250 V
- Leiterquerschnitt: 0,5 - 6 mm²
- Montageart: Hutschiene TH35

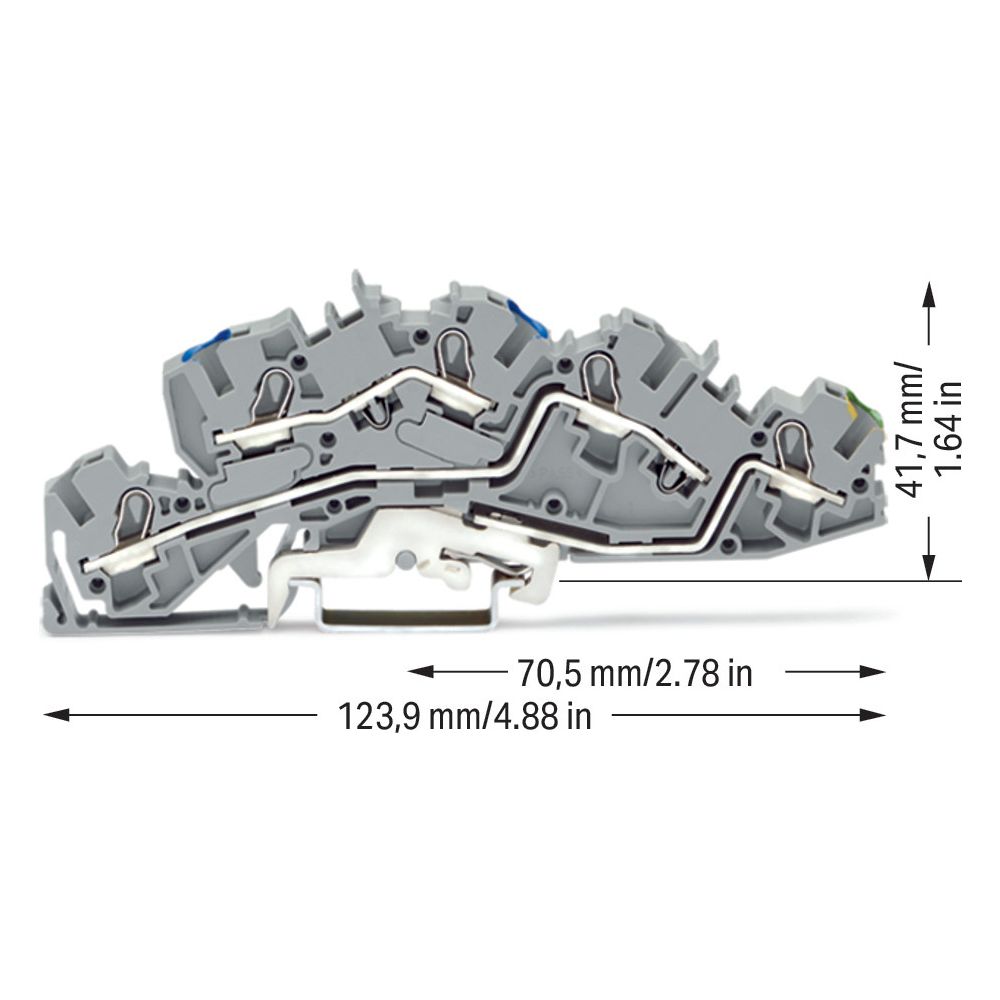

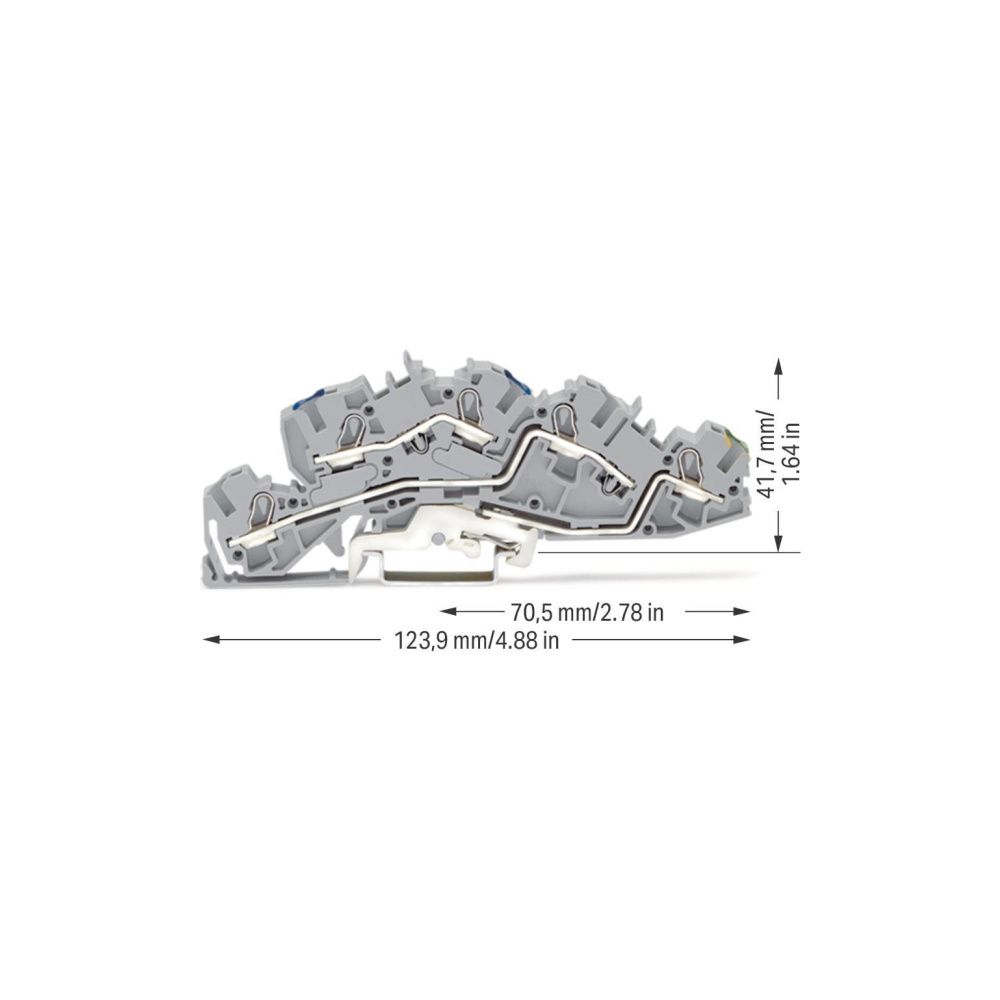

- Breite: 6,2 mm
- Höhe: 123,9 mm
- Tiefe: 41,7 mm
- Brennbarkeitsklasse: V0
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 6 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,75 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 - 6 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 - 4 |
| Anschluss | Federzuganschluss |
| Anzahl der Ebenen | 3 |
| Artikelnummer | WAGO-2005-7646 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 250 |
| Bemessungsstrom In | 36 |
| Beschriftungsebene | Mitten- / Seitliche Beschriftung |
| Betriebstemperatur | 105 |
| Brandlast | 0,369 |
| Breite | 6,2 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4055143042260 |
| Farbe | grau |
| Gesamte Anzahl der Potentiale | 3 |
| Gewicht | 30,2 |
| Gewicht | 1,594 kg |
| Grundfarbe | grau |
| Höhe | 123,9 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 5 |
| Mit N-Trennschlitten | Nein |
| Mit PE-Funktion | Ja |
| Montageart | Hutschiene TH35 |
| N-Funktion möglich | Ja |
| Potentialkennzeichnung | N / L / PE |
| QS Aderendhülse | 0,75 |
| QS eindrähtig | 1 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 0,5 |
| Tiefe | 41,7 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
