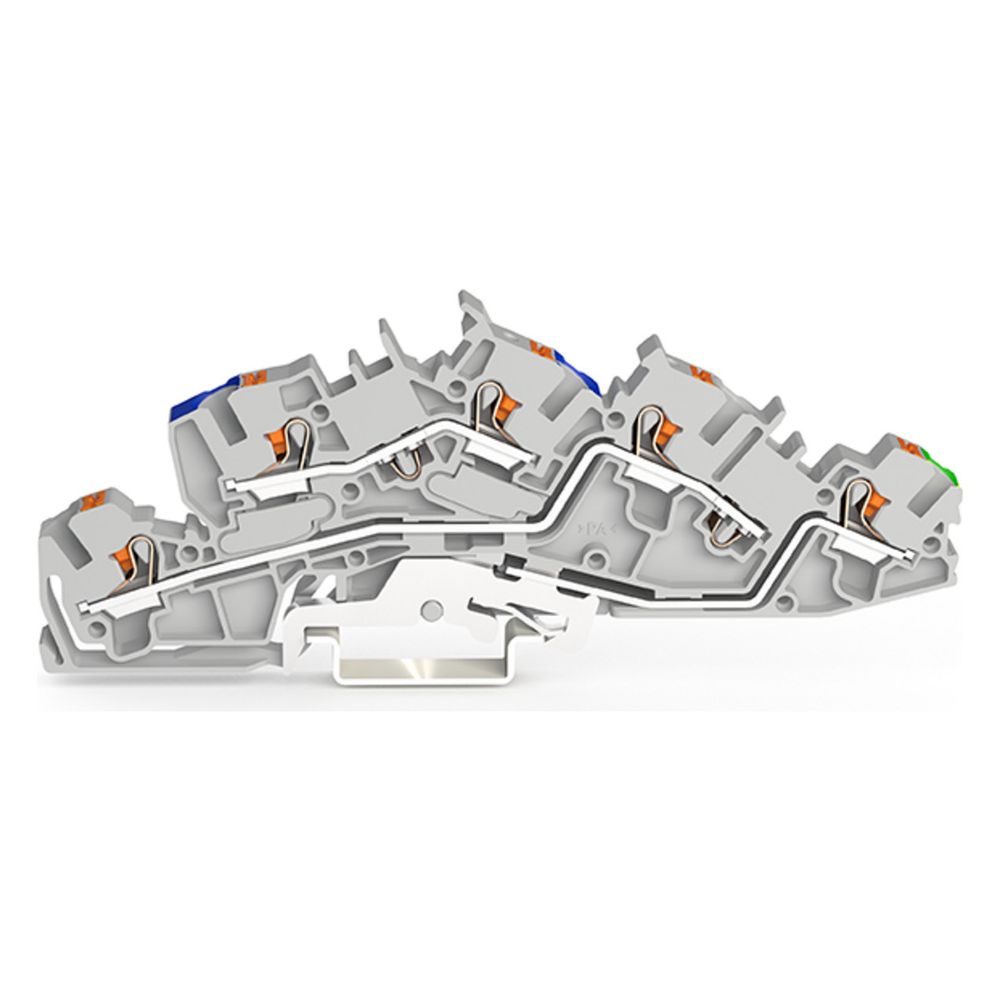

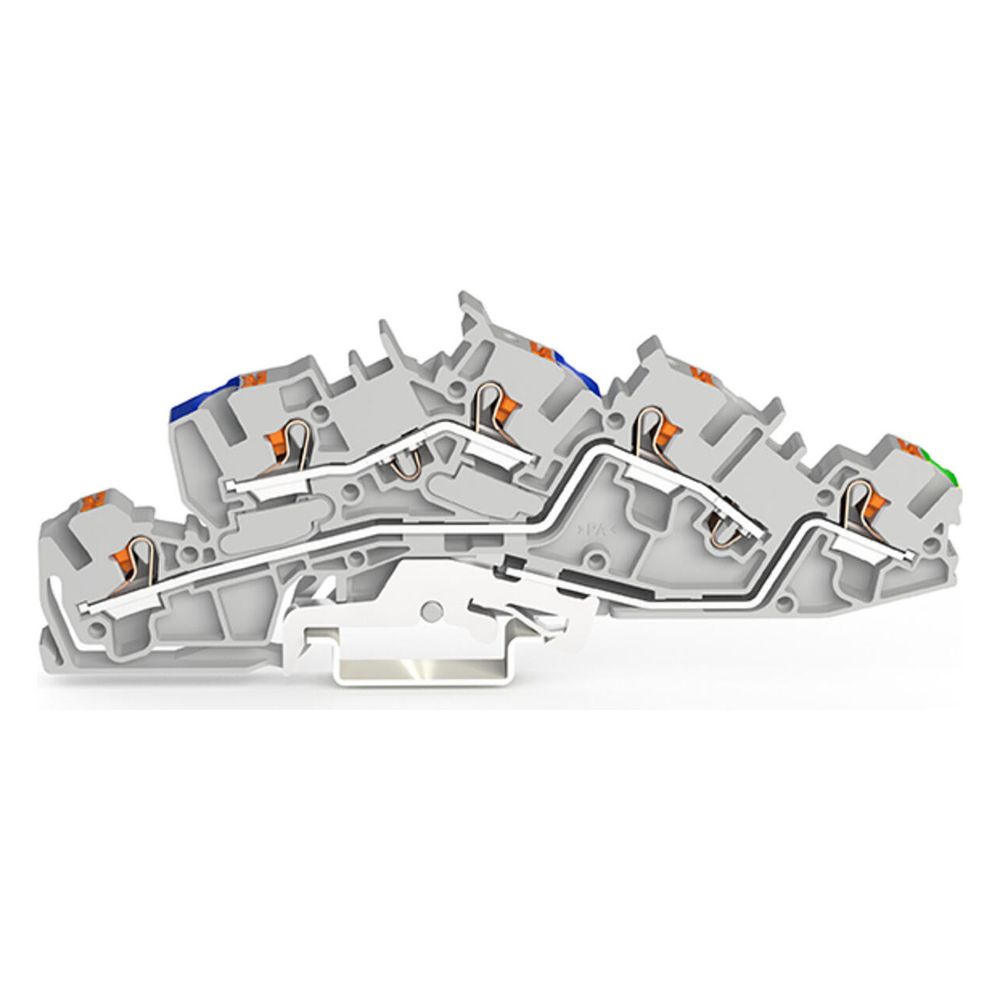

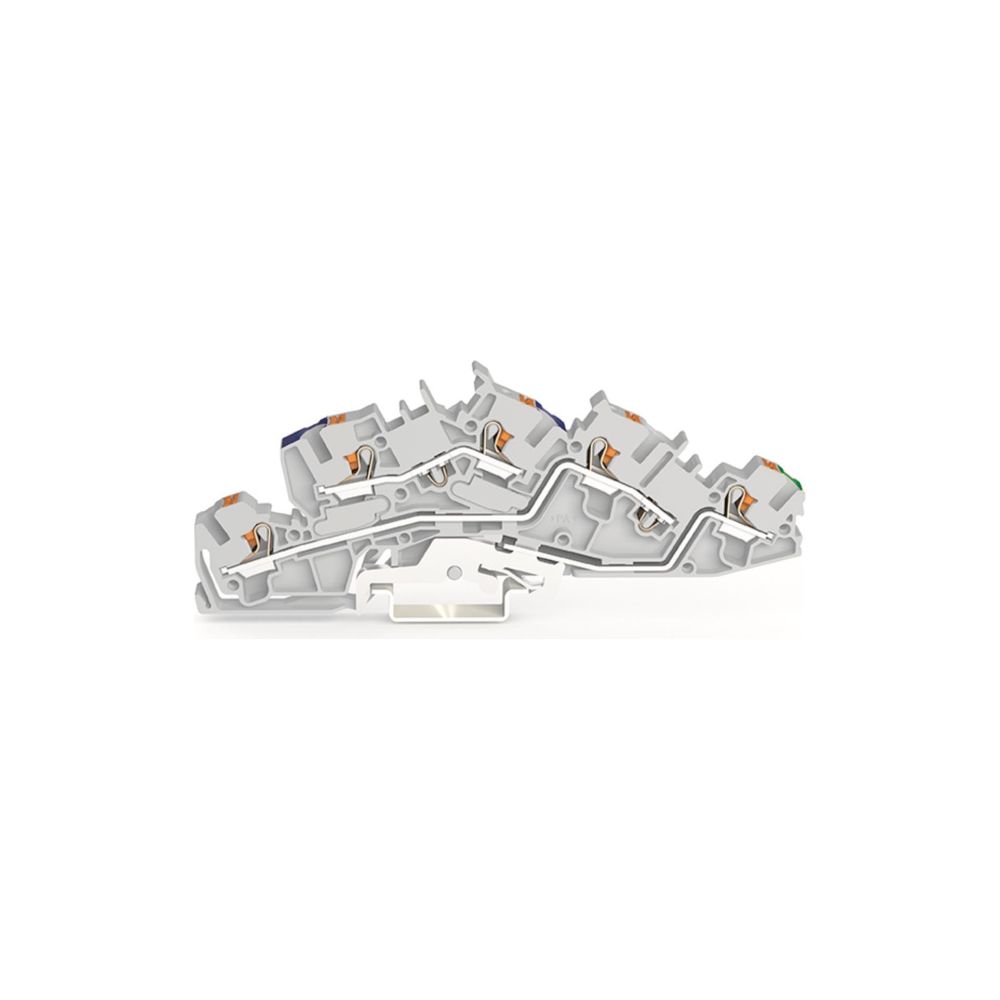

Wago Installationsetagenklemme 2205, 250V 40A, Polyamid, Grau, 2205-7646

Die dreistufige Installationsetagenklemme der Serie 2205 ermöglicht eine effiziente und sichere Verdrahtung in der Elektroinstallation. Ausgestattet mit der Push-in CAGE CLAMP Technologie, erlaubt sie den direkten Anschluss starrer Leiter sowie feindrähtiger Leiter mit Aderendhülse ohne den Einsatz von Werkzeugen. Das Bauteil ist für eine Bemessungsspannung von 250 V sowie einen Bemessungsstrom von 40 A ausgelegt und eignet sich für den Einsatz auf Tragschienen der Bauform TH35.

Anschlusstechnik und Flexibilität

Die Klemme bietet fünf Klemmstellen und unterstützt eine Vielzahl von Leiterarten mit Querschnitten von 0,5 mm² bis 6 mm². Durch die Push-in-Funktionalität wird der Installationsaufwand reduziert, da eine Vorbehandlung der Leiter entfallen kann. Die integrierte N/L/PE-Funktion unterstützt eine strukturierte Leitungsführung innerhalb der drei Ebenen. Für den Anschluss ist eine Abisolierlänge von 11 bis 13 mm erforderlich.

Robuste Materialeigenschaften

Das Gehäuse besteht aus grauem Polyamid (PA66), einem Thermoplast, das sich durch eine hohe thermische Beständigkeit auszeichnet. Der Isolierstoff entspricht der Brennbarkeitsklasse V0 nach UL 94. Die Klemme ist für einen Betriebstemperaturbereich von -35 °C bis 85 °C spezifiziert und bietet durch die seitliche sowie mittige Beschriftungsebene eine klare Übersichtlichkeit bei der Montage.

Technische Daten

• Bemessungsspannung: 250 V
• Bemessungsstrom: 40 A
• Anzahl der Ebenen: 3
• Anschlussart: Federzuganschluss
• Leiterquerschnitt: 0,5 - 6 mm²
• Montageart: Hutschiene TH35

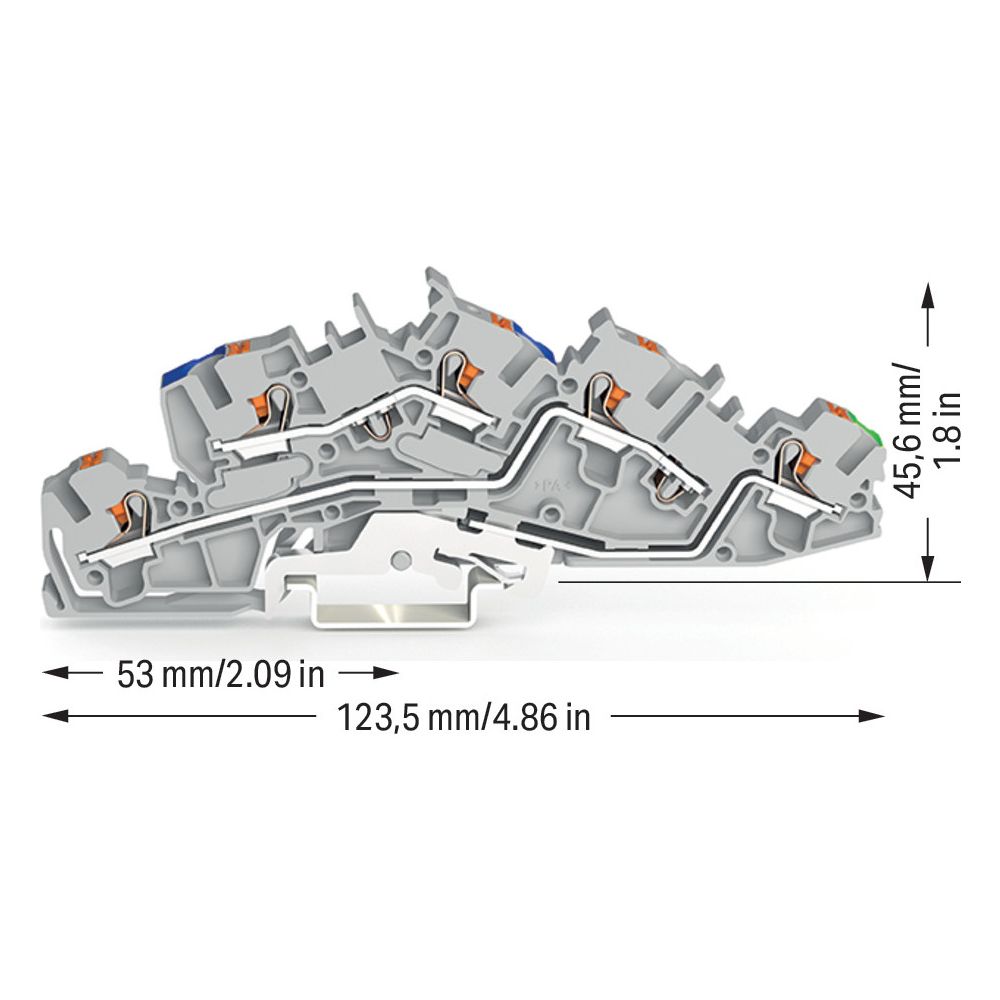

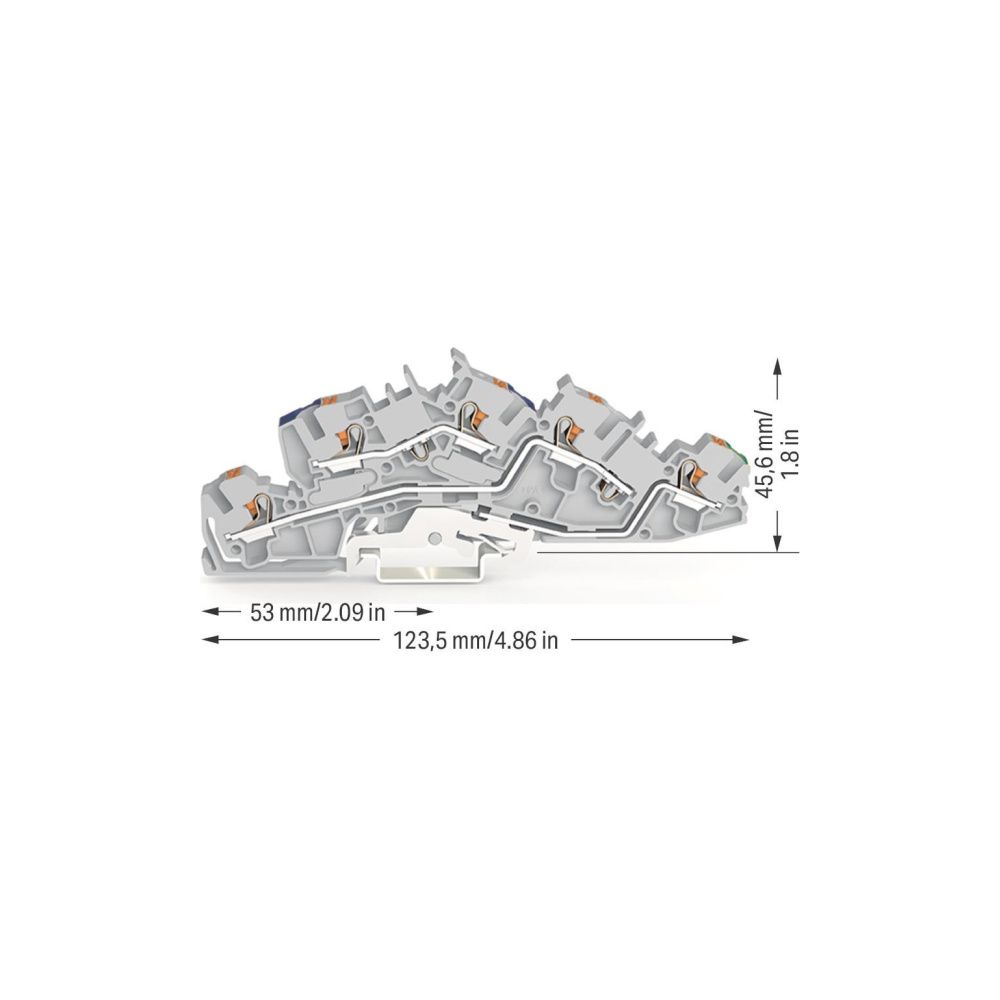

• Breite: 6,2 mm
• Höhe: 123,5 mm
• Tiefe: 45,6 mm
• Betriebstemperatur: -35 - 85 °C

Diese Installationsetagenklemme überzeugt durch ihre kompakte Bauweise von 6,2 mm Breite und ihre hohe Flexibilität bei der Leiteraufnahme. Mit einer Bemessungsspannung von 250 V und einem Bemessungsstrom von 40 A stellt sie eine zuverlässige Lösung für anspruchsvolle Installationsaufgaben dar. Die robuste Ausführung aus Polyamid und die wartungsfreie Anschlusstechnik sorgen für eine dauerhafte und sichere Verbindung in der Elektroverteilung.
