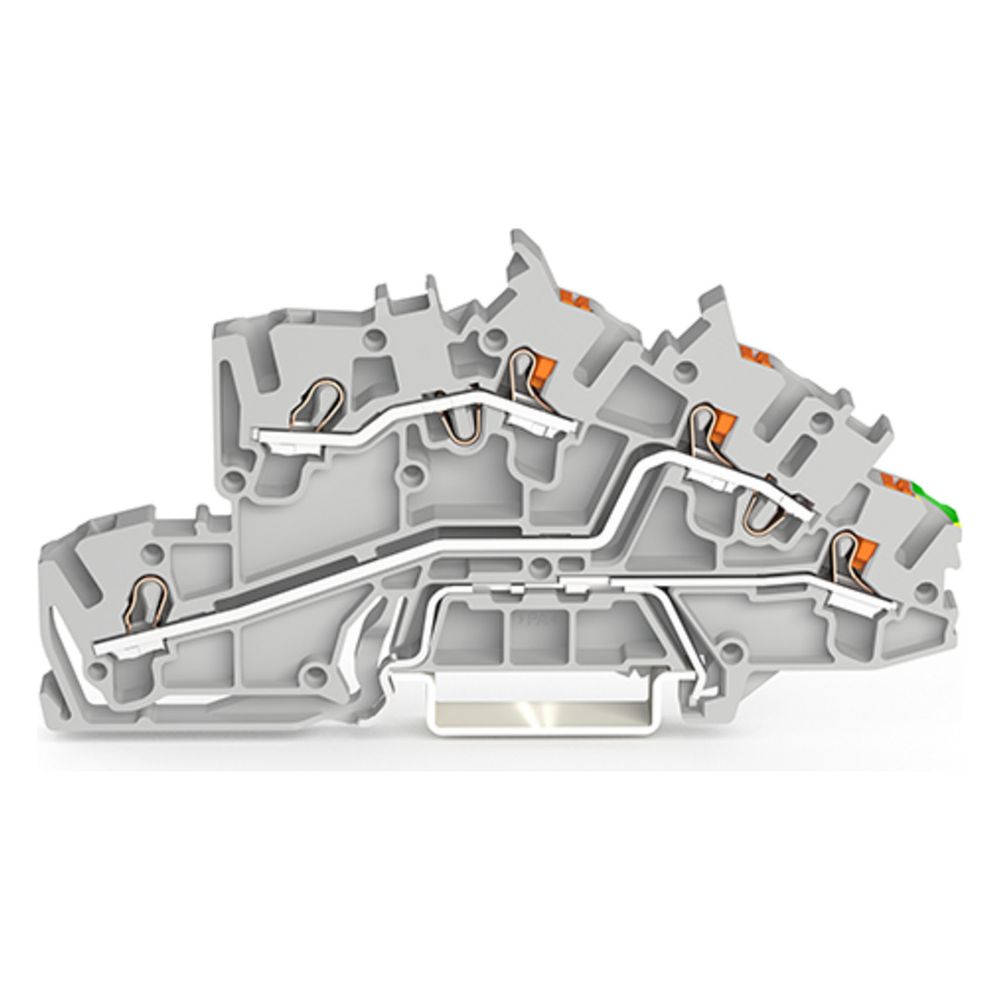

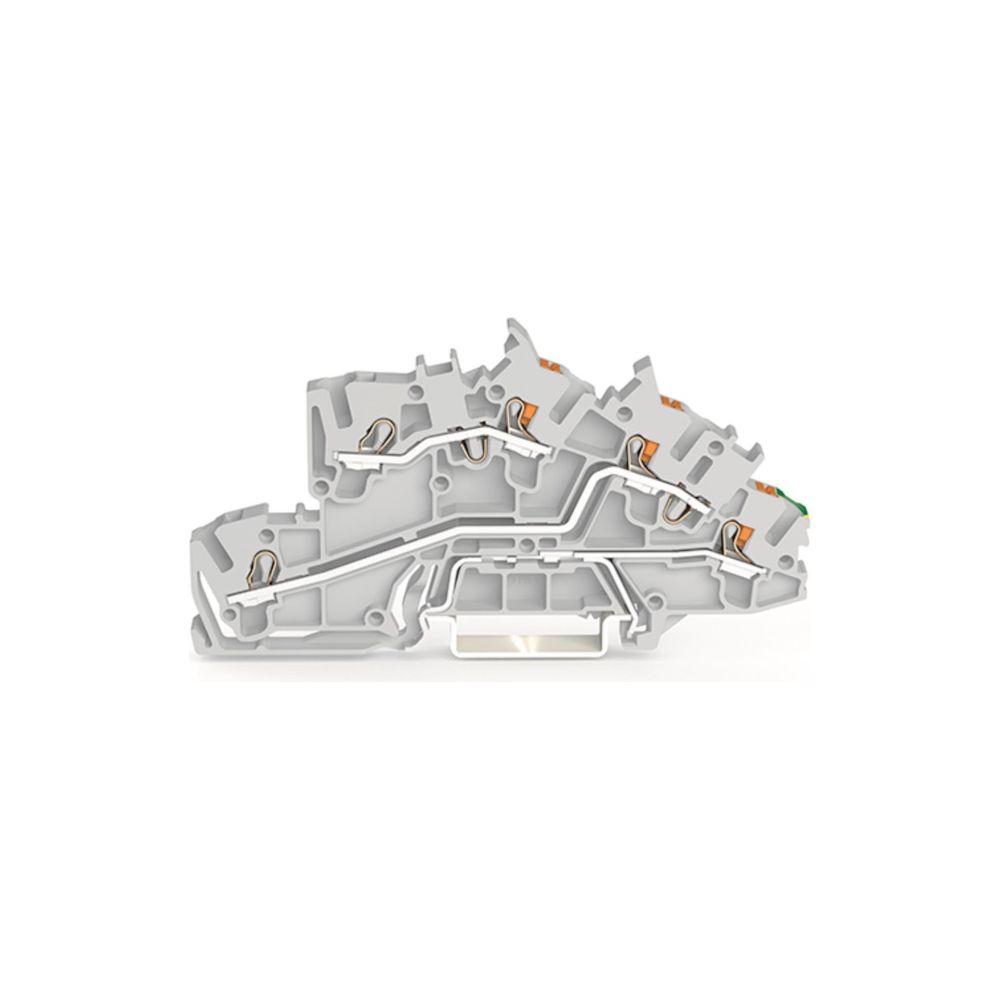

Wago Installationsetagenklemme 2203 2203-7545, 400V 31A, Polyamid, Grau
Diese dreistufige Installationsetagenklemme der Serie 2203 ermöglicht eine effiziente und zuverlässige Leitungsführung in der Elektroinstallation. Ausgestattet mit der Push-in CAGE CLAMP Technologie, erlaubt sie den direkten Anschluss starrer Leiter sowie feindrähtiger Leiter mit Aderendhülse ohne den Einsatz von Werkzeugen. Das Bauteil ist für eine Bemessungsspannung von 400 V ausgelegt und bietet eine integrierte PE-Funktion.
Anschlusstechnik und Montage
Die Klemme verfügt über fünf Klemmstellen und ist für Leiterquerschnitte von 0,25 mm² bis 4 mm² geeignet, wobei die exakten Werte von der jeweiligen Leiterart abhängen. Für eine fachgerechte Installation ist eine Abisolierlänge von 10 bis 12 mm vorzusehen. Die Montage erfolgt komfortabel auf einer Hutschiene TH35. Dank der kompakten Baubreite von 5,2 mm eignet sich das Modul ideal für platzsparende Anwendungen in Verteilungen.
Material und Sicherheit
Das Gehäuse besteht aus hochwertigem, grauem Polyamid, das der Brennbarkeitsklasse V0 nach UL 94 entspricht. Die Klemme ist für einen Betriebstemperaturbereich von -35 °C bis 85 °C ausgelegt und erfüllt mit der Isolierstoffgruppe I hohe Anforderungen an die elektrische Sicherheit. Eine Abschlussplatte ist für den Betrieb erforderlich.
Die Installationsetagenklemme überzeugt durch ihre hohe Flexibilität bei der Leiteranbindung und die robuste Ausführung für den professionellen Einsatz. Mit einer Bemessungsstromstärke von 31 A und der übersichtlichen Potentialkennzeichnung L/L/PE unterstützt sie eine strukturierte Verdrahtung. Die Kombination aus bewährter Federzugtechnik und langlebigen Materialien sorgt für eine dauerhaft sichere Kontaktierung in anspruchsvollen Installationsumgebungen.
Technische Daten
- Bemessungsspannung: 400 V
- Bemessungsstrom: 31 A
- Anzahl der Ebenen: 3
- Anschlussart: Federzuganschluss
- Leiterquerschnitt: 0,25 - 4 mm²
- Montageart: Hutschiene TH35

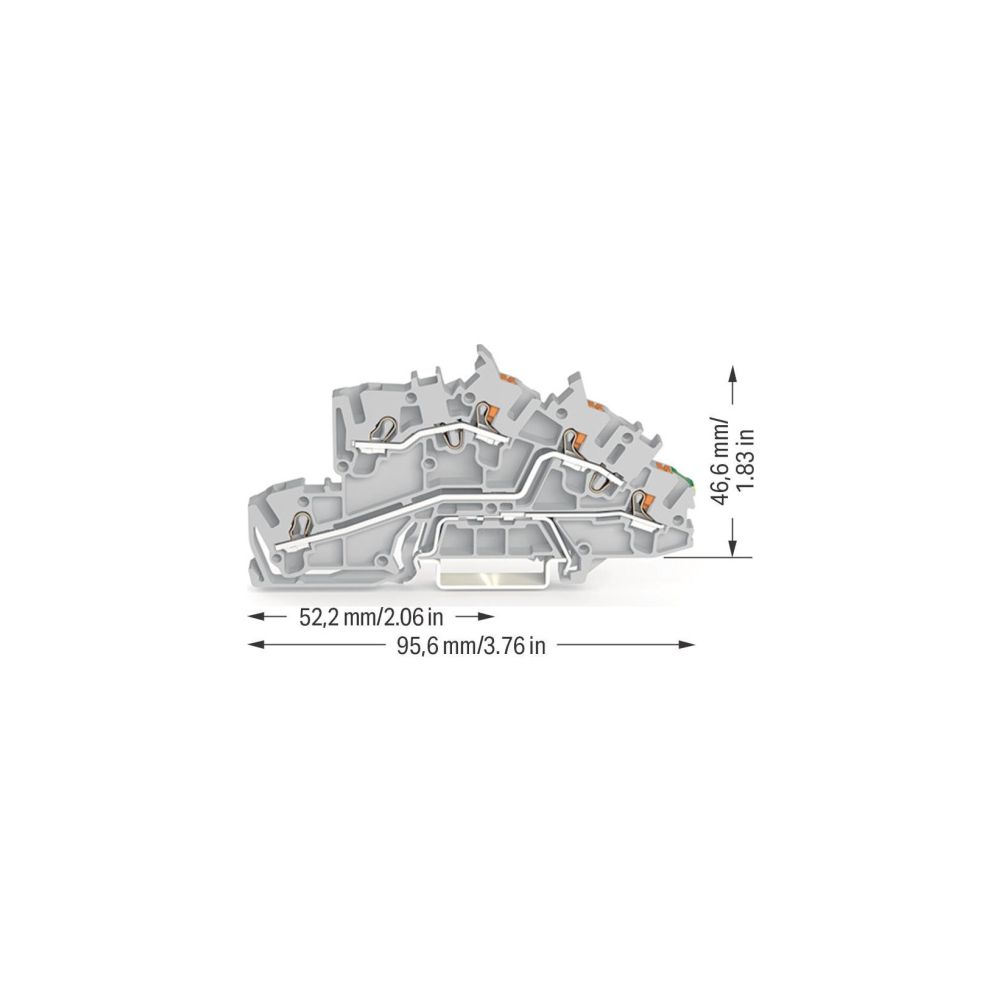

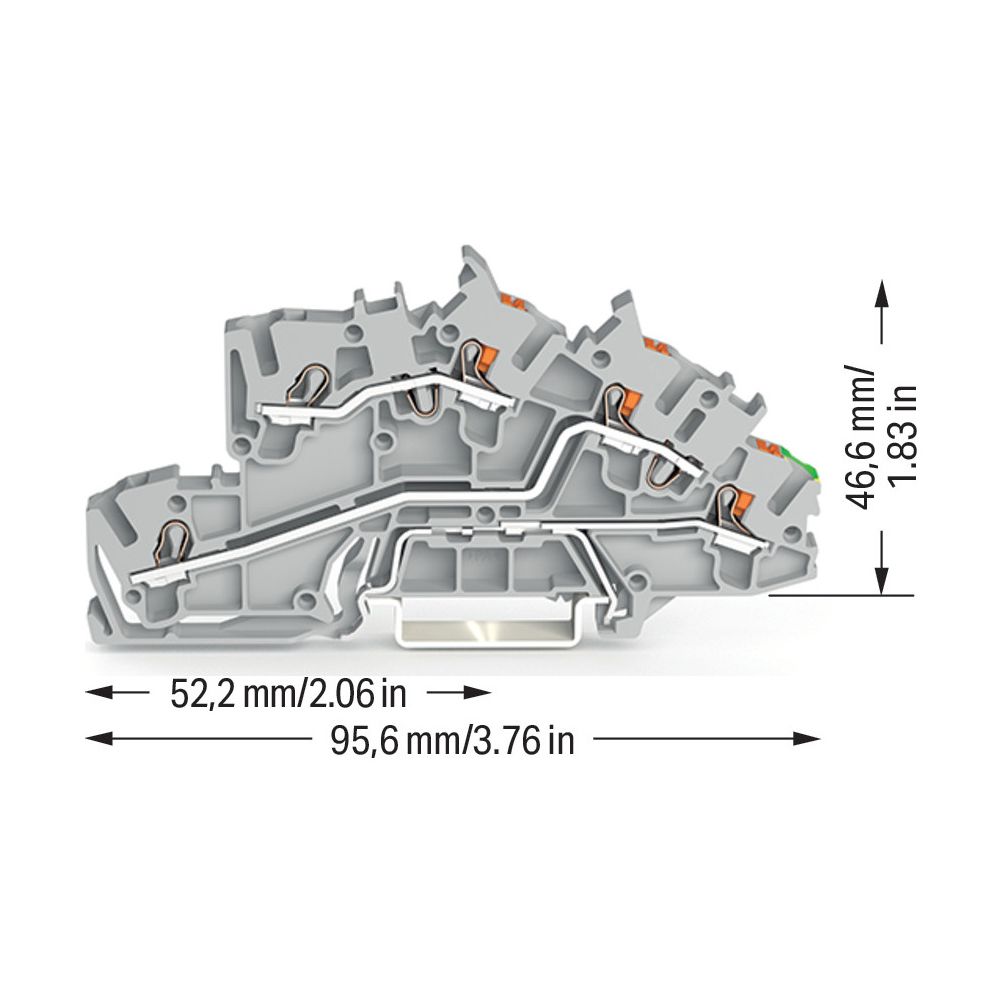

- Breite: 5,2 mm
- Höhe: 95,6 mm
- Tiefe: 46,6 mm
- Brennbarkeitsklasse: V0
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,75 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,25 - 4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,25 - 2,5 |
| Anschluss | Federzuganschluss |
| Anzahl der Ebenen | 3 |
| Artikelnummer | WAGO-2203-7545 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 400 |
| Bemessungsstrom In | 31 |
| Beschriftungsebene | Mitten- / Seitliche Beschriftung |
| Betriebstemperatur | 105 |
| Brandlast | 0,224 |
| Breite | 5,2 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4066966121995 |
| Farbe | grau |
| Gesamte Anzahl der Potentiale | 3 |
| Gewicht | 16,6 |
| Gewicht | 0,898 kg |
| Grundfarbe | grau |
| Höhe | 95,6 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 5 |
| Mit N-Trennschlitten | Nein |
| Mit PE-Funktion | Ja |
| Montageart | Hutschiene TH35 |
| N-Funktion möglich | Nein |
| Potentialkennzeichnung | L / L / PE |
| QS Aderendhülse | 0,75 |
| QS eindrähtig | 0,75 |
| QS feindrähtig | 0,25 |
| QS mehrdrähtig | 0,25 |
| Tiefe | 46,6 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
