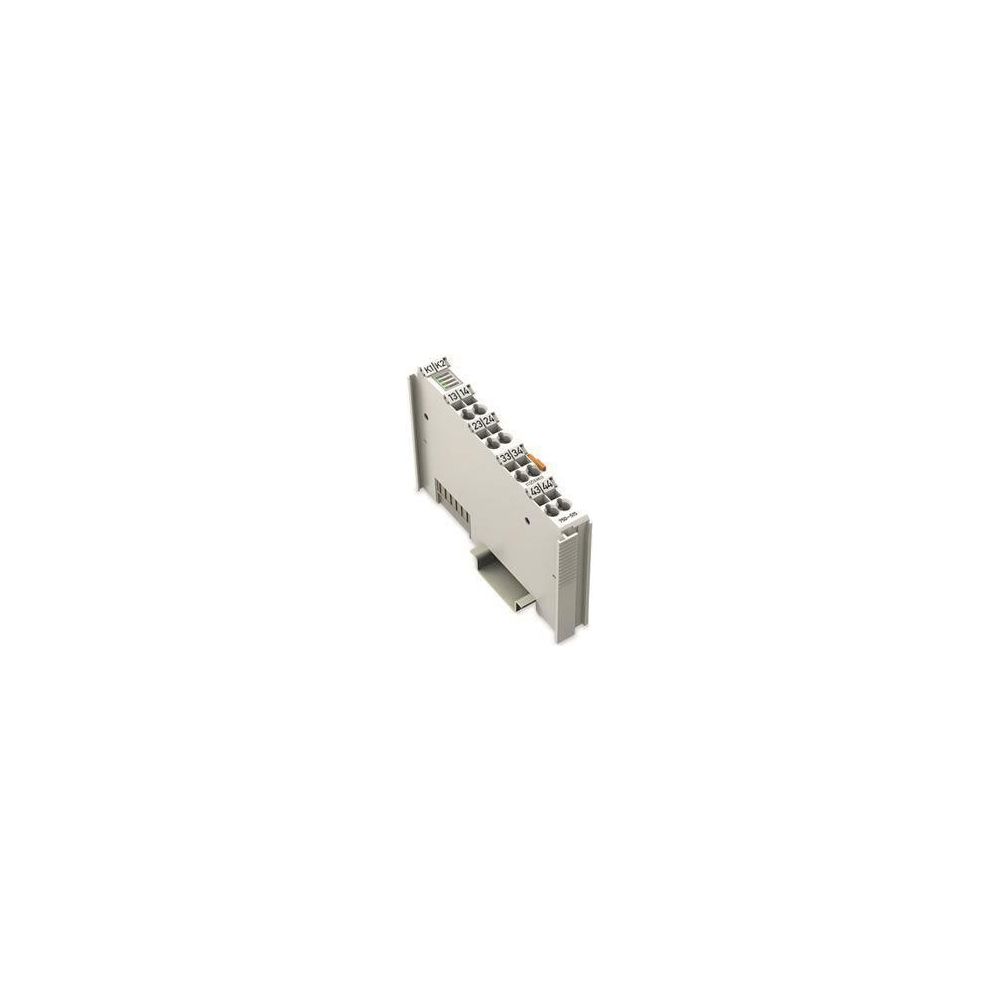

Wago 4-Kanal-Relaisausgang 750-515, 250V, 2A, 100x12x67,8mm

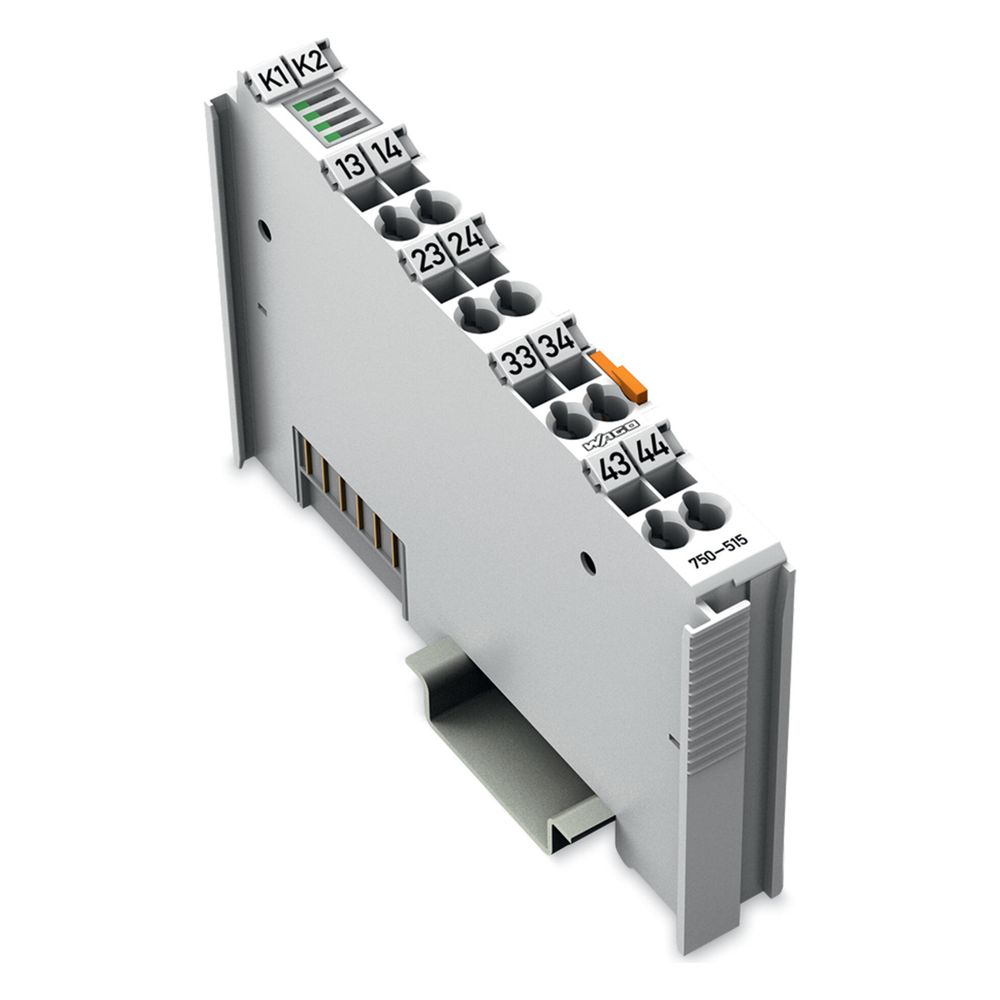

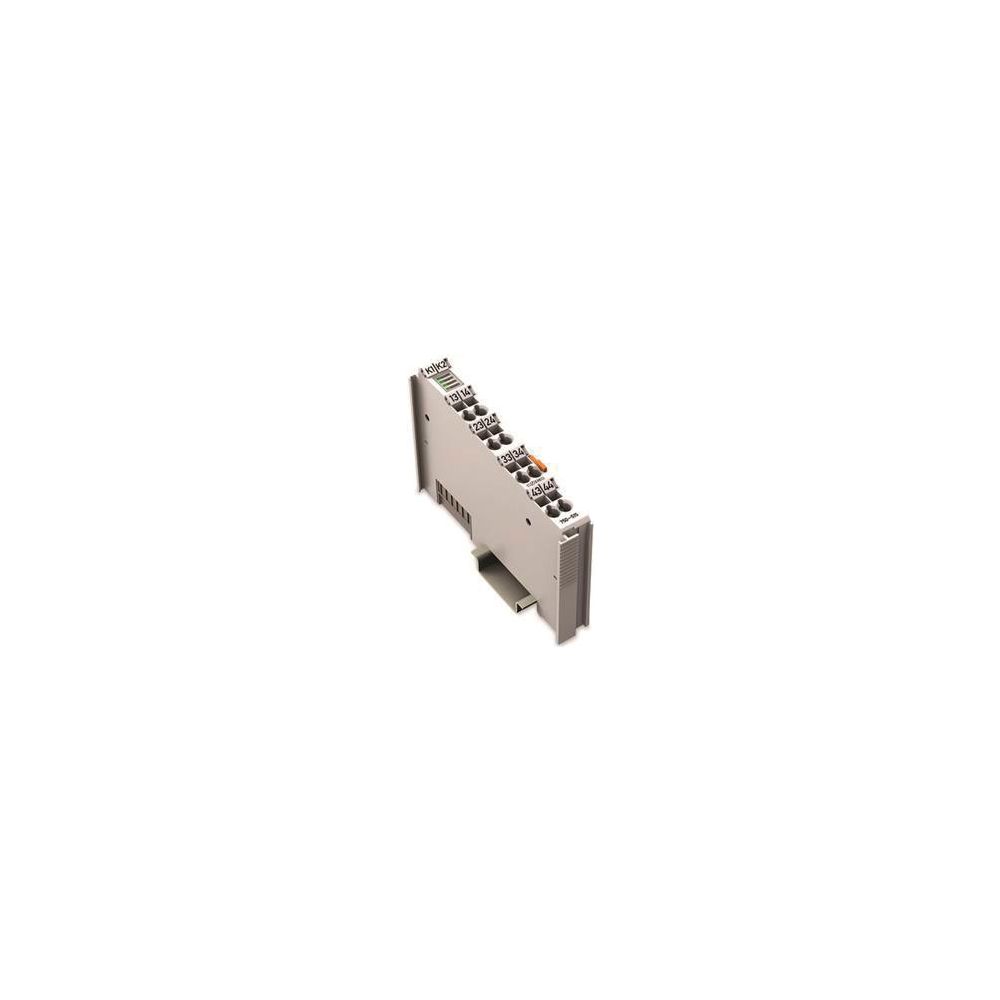

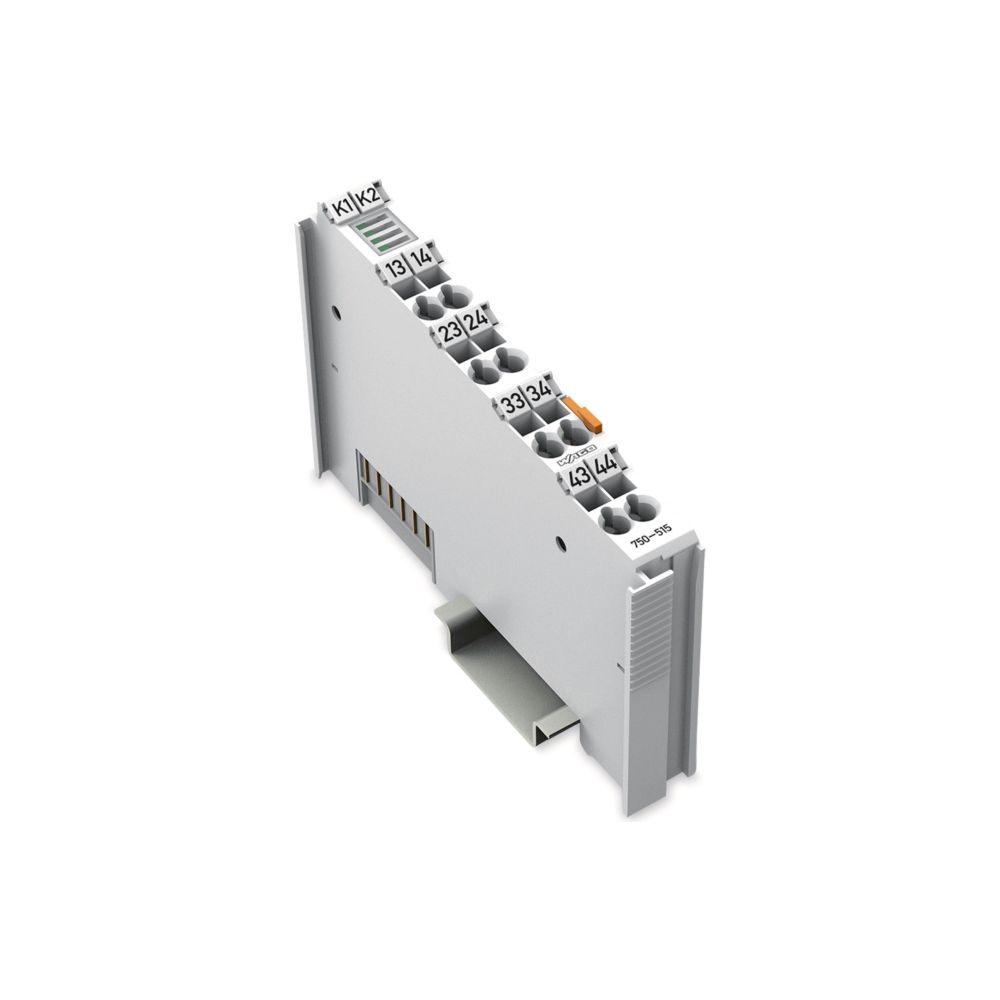

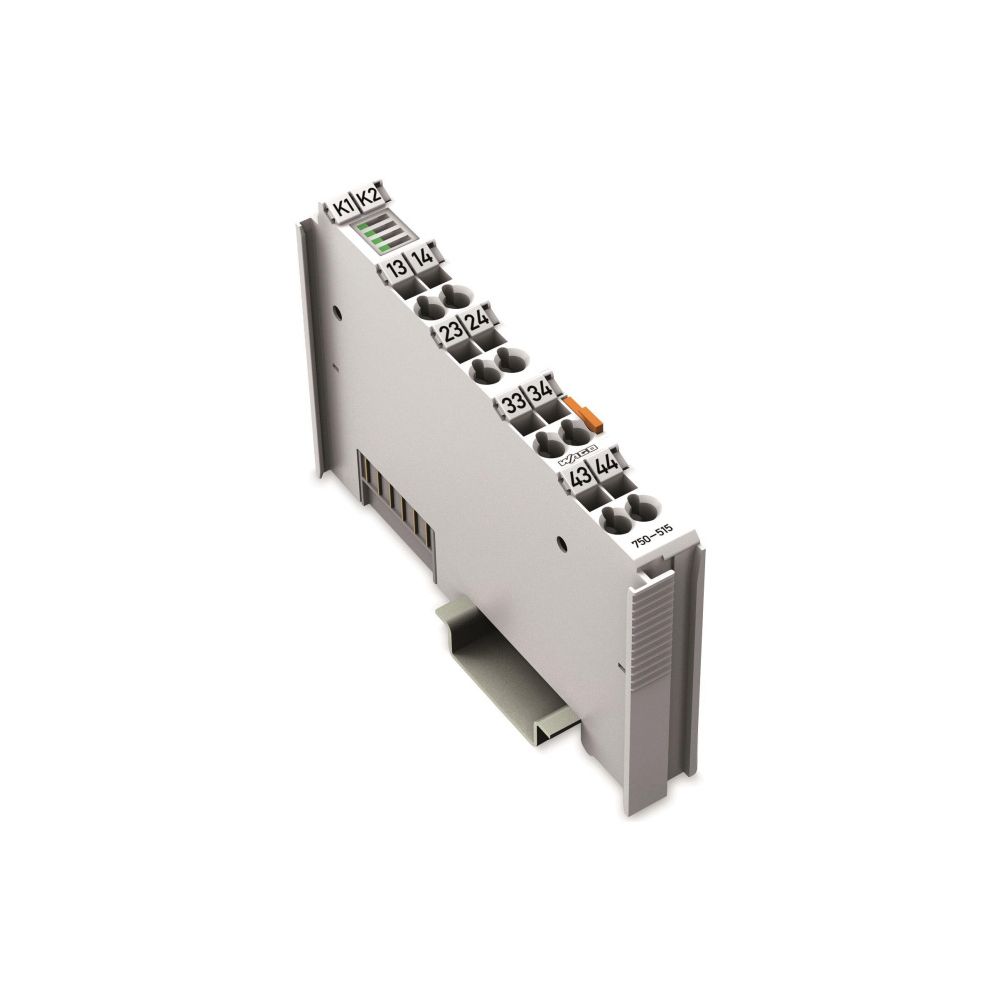

Das 4-Kanal-Relaisausgangsmodul 750-515 von Wago dient der Übertragung von Steuersignalen aus einem Automatisierungsgerät an angeschlossene Aktoren. Das Modul stellt vier potentialfreie Schließer-Kontakte zur Verfügung, die über die interne Systemspannung angesteuert werden. Der jeweilige Schaltzustand wird direkt am Modul über grüne LEDs signalisiert.

Funktionsweise und Anschluss

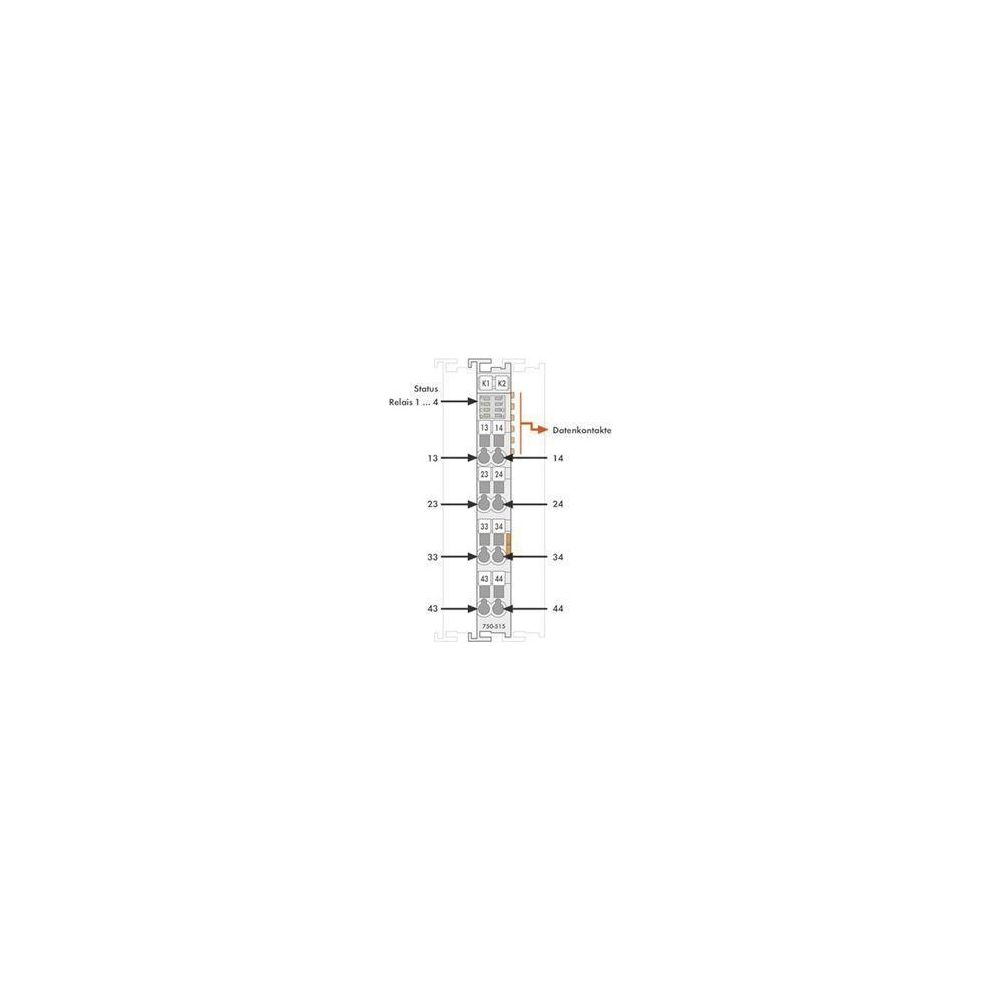

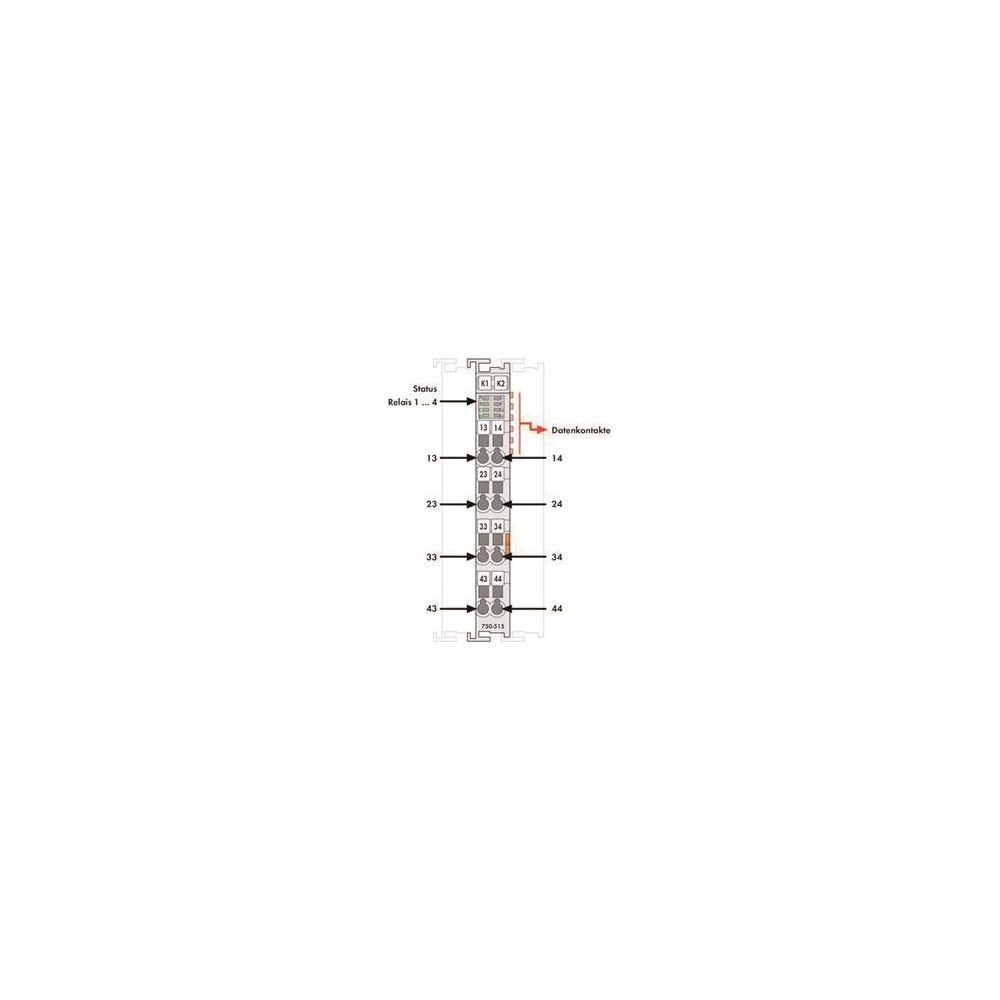

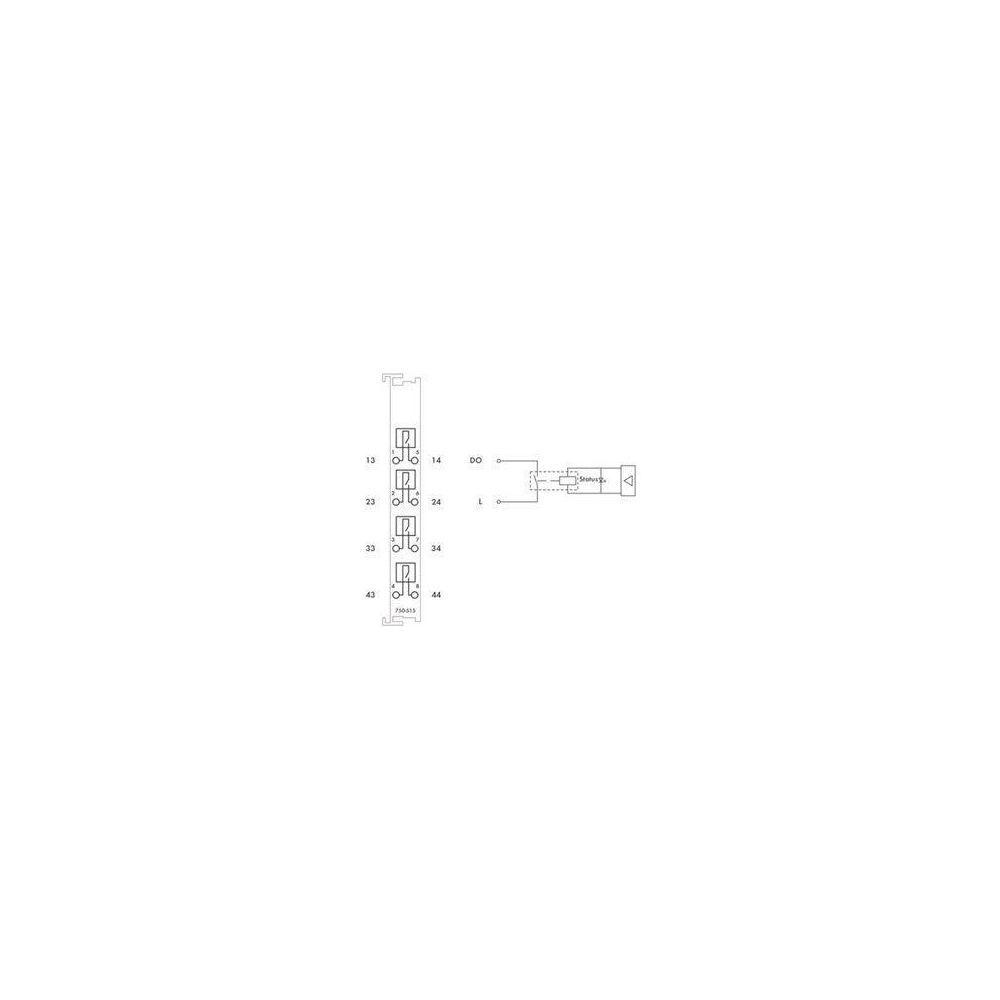

Die digitale Ausgangsbaugruppe ist für den Einsatz in AC-Schaltkreisen konzipiert. Der elektrische Anschluss der Aktoren erfolgt über Federzugtechnik, die eine sichere Verbindung für Kupferleiter mit einem Querschnitt von 0,08 bis 2,5 mm² ermöglicht. Das Modul bietet eine Potentialtrennung von 1500 V zwischen System und Feld. Eine Konfiguration der digitalen Ausgänge ist nicht vorgesehen, was die Integration in Automatisierungsumgebungen vereinfacht.

Einsatzbedingungen

Das Gehäuse aus Polycarbonat und Polyamid 6.6 entspricht der Schutzart IP20 und ist für den Einsatz in explosionsgefährdeten Bereichen der Kategorien 3 G und 3 D zugelassen. Mit einer Baubreite von 12 mm ist das Modul für die platzsparende Montage auf einer 35 mm Tragschiene ausgelegt. Die mechanische Lebensdauer beträgt mindestens 20 Millionen Schaltspiele, während die elektrische Lebensdauer bei maximaler ohmscher Last 100.000 Schaltspiele erreicht.

Das Modul ermöglicht eine zuverlässige Signalverarbeitung in industriellen Anwendungen. Mit vier digitalen Ausgängen, einer Schaltspannung von bis zu 250 V AC und einem Ausgangsstrom von 2 A bietet es eine solide Basis für die Steuerung von Aktoren. Die potentialfreie Ausführung und die einfache Montage auf der Tragschiene machen es zu einer effizienten Komponente für Automatisierungssysteme.

Technische Daten

• Anzahl Kanäle: 4
• Ausgangstyp: Relais (Schließer)
• Schaltspannung max.: 250 V AC / 30 V DC
• Ausgangsstrom max.: 2 A
• Versorgungsspannung: 24 V DC
• Anschlusstechnik: Federzuganschluss
• Montageart: Tragschiene 35
• Schutzart: IP20
• Abmessungen (BxHxT): 12 x 100 x 67,8 mm
• Gewicht: 56 g
