Beschreibung

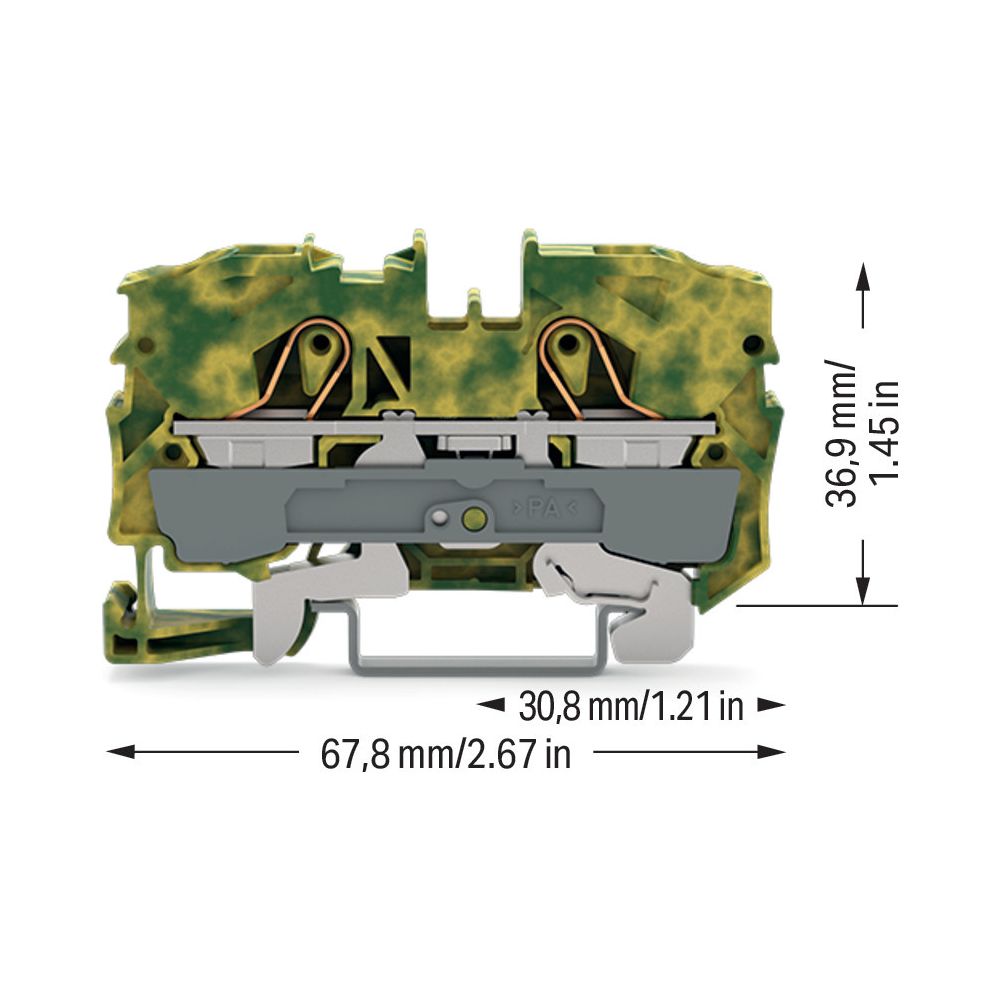

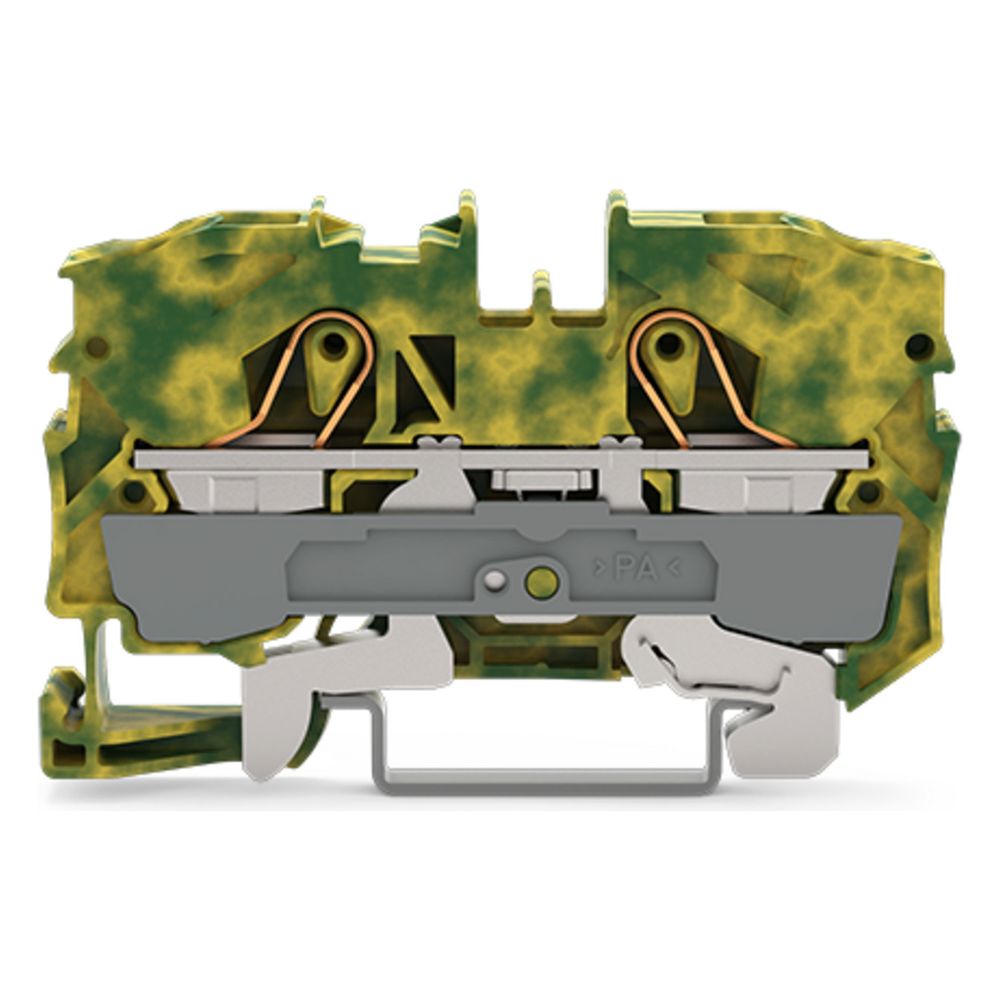

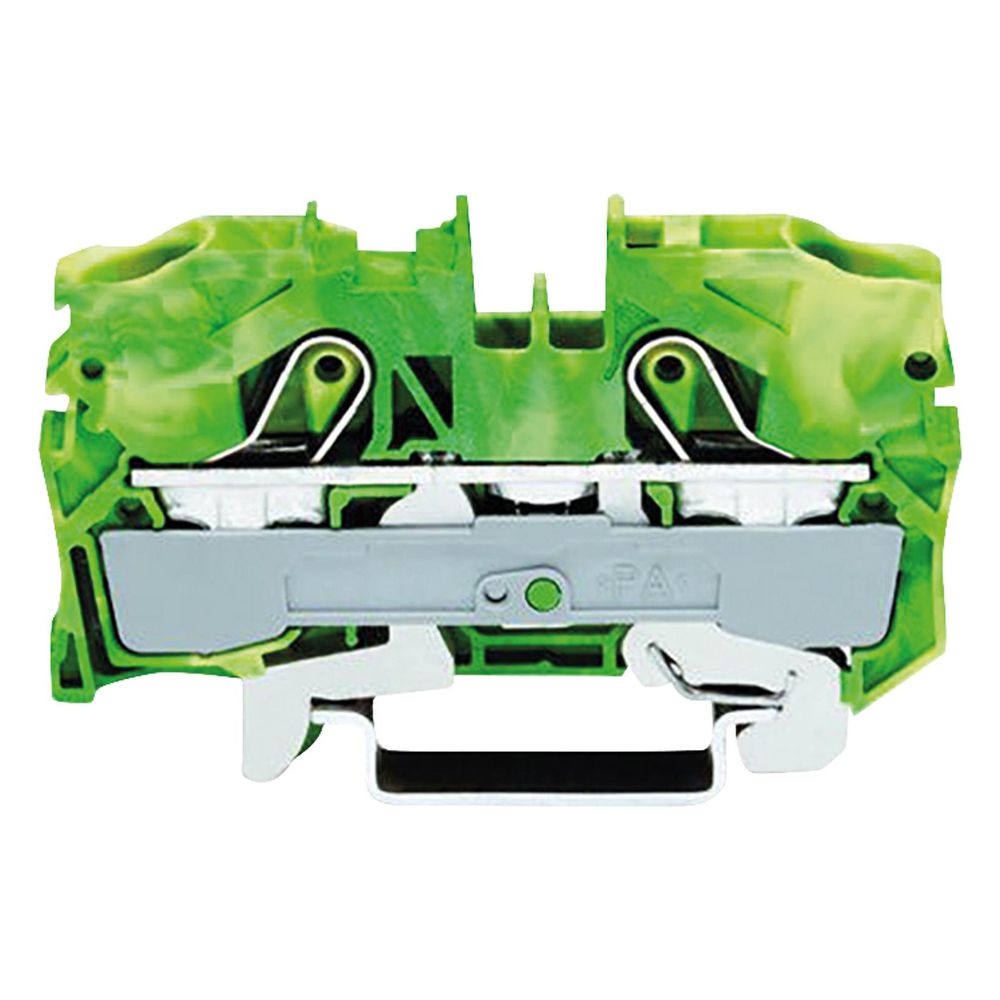

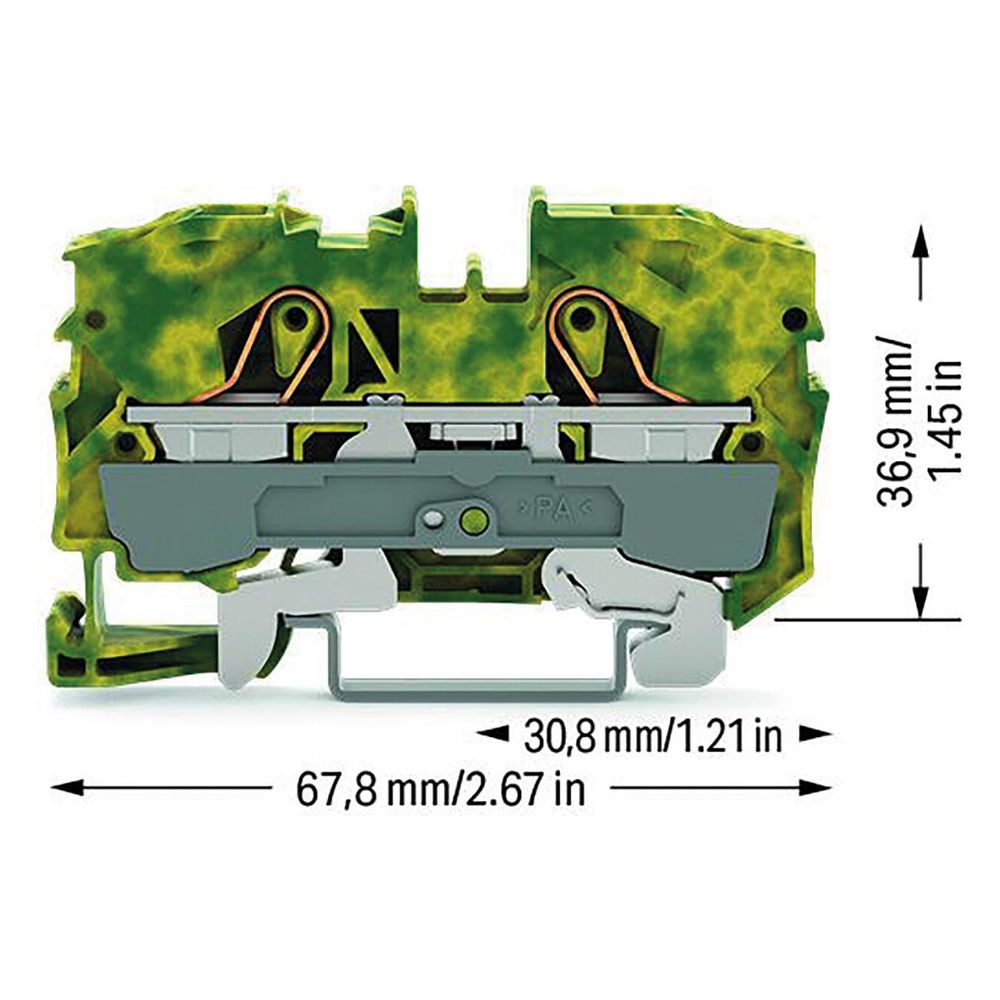

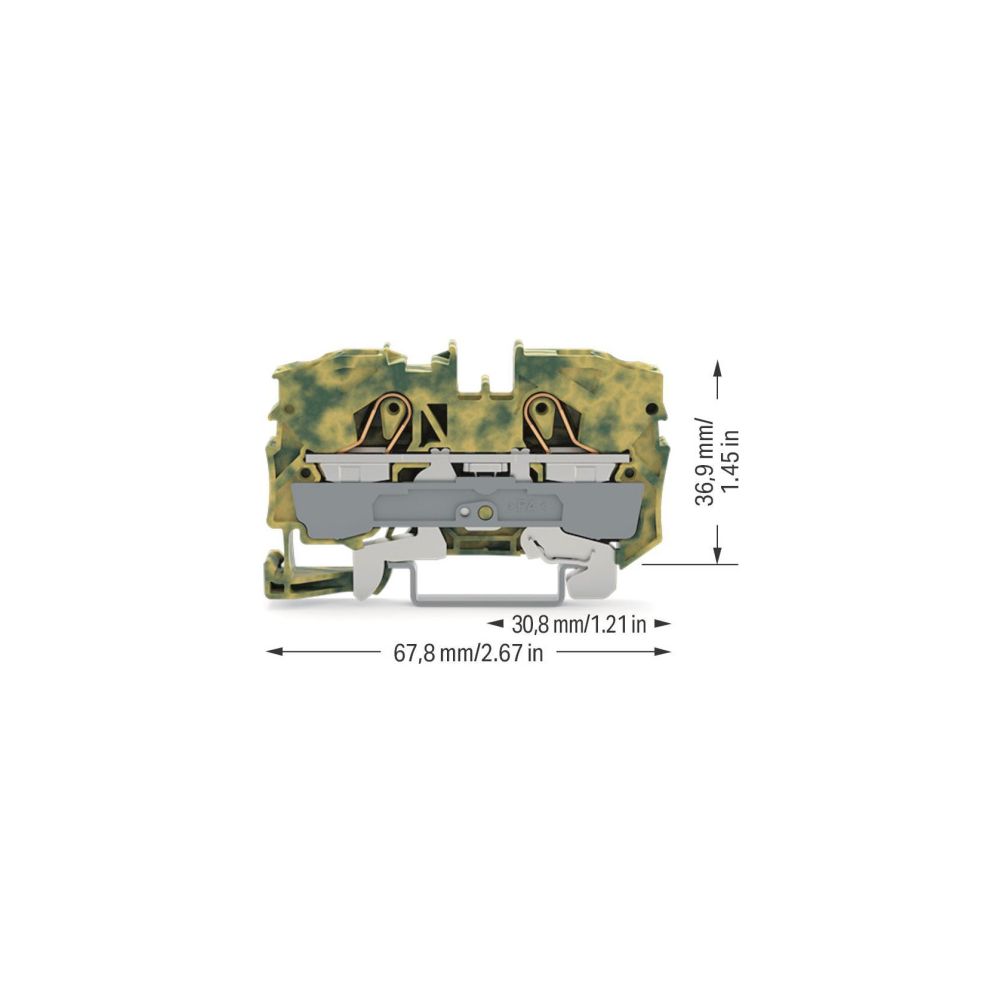

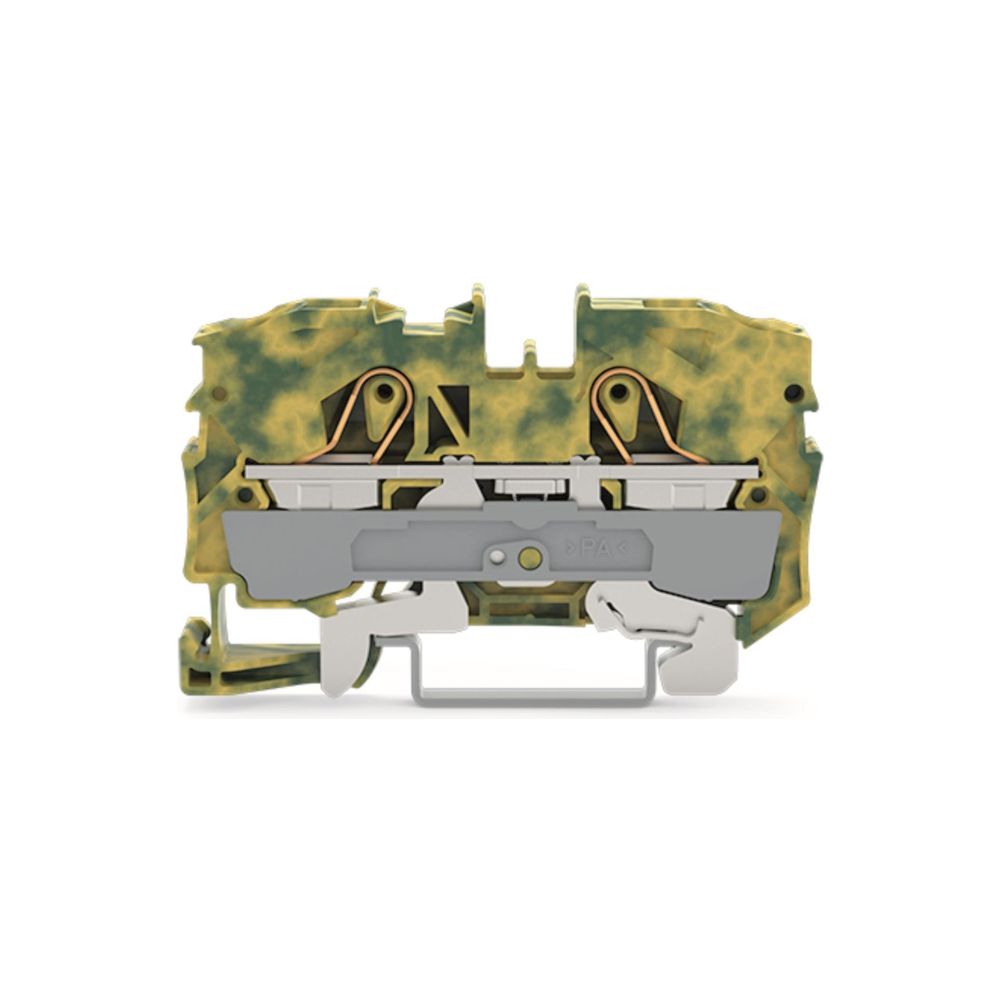

Wago 2-Leiter-Schutzleiterklemme TOPJOB S 2010-1207, 0,5-16mm2, 67,8x10x36,9mm, Thermoplast, Grün/Gelb
Die 2-Leiter-Schutzleiterklemme der Serie TOPJOB S ermöglicht eine sichere elektrische Verbindung in der modernen Gebäudeinstallation sowie in Industrieanwendungen. Durch die integrierte Push-in CAGE CLAMP Technologie lassen sich starre Leiter sowie feindrähtige Leiter mit Aderendhülse werkzeuglos direkt stecken. Die Klemme ist für Leiterquerschnitte von 0,5 mm² bis 16 mm² ausgelegt und verfügt über eine integrierte PEN-Funktion.
Zuverlässige Anschlusstechnik
Die Schutzleiterklemme ist mit einem Kontaktfuß ausgestattet, der eine direkte elektrische und mechanische Verbindung zur Tragschiene herstellt. Der Federzuganschluss sorgt für eine dauerhafte Kontaktierung der Leiter. Für die Installation ist eine Abisolierlänge von 17 bis 19 mm erforderlich. Das Gehäuse aus robustem Thermoplast erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL 94 und ist für Betriebstemperaturen bis 105 °C ausgelegt.
Montage und Anwendung
Die Montage erfolgt auf einer Hutschiene TH35. Mit einer Breite von 10 mm ist die Klemme kompakt gestaltet und unterstützt eine flexible Beschriftung über die Mitten- oder Seitenebene. Die Ausführung als 2-Leiter-Klemme mit zwei Klemmstellen pro Etage bietet eine hohe Flexibilität bei der Verdrahtung. Eine Abschlussplatte ist für den ordnungsgemäßen Abschluss der Reihenklemmenanordnung erforderlich.
Die Schutzleiterklemme überzeugt durch ihre universelle Einsetzbarkeit für verschiedene Leiterarten und die zeitsparende Anschlusstechnik. Mit einer hohen thermischen Belastbarkeit und der soliden Verarbeitung aus Polyamid ist eine dauerhafte Betriebssicherheit gegeben. Die Kombination aus einfacher Handhabung durch direktes Stecken und der robusten mechanischen Verbindung zur Tragschiene macht sie zur Lösung für anspruchsvolle elektrische Installationen.
Technische Daten
- Anschlussart: Federzuganschluss
- Leiterquerschnitt eindrähtig: 2,5 - 16 mm²
- Leiterquerschnitt feindrähtig mit Aderendhülse: 2,5 - 10 mm²
- Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,5 - 16 mm²
- Leiterquerschnitt mehrdrähtig: 0,5 - 10 mm²
- Breite: 10 mm
- Höhe: 67,8 mm
- Tiefe: 36,9 mm
- Betriebstemperatur: 105 °C
- Montageart: Hutschiene TH35
- Farbe: Grün-gelb
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 2,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2,5 - 10 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 - 16 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 - 10 |
| Anschluss | Federzuganschluss |
| Anzahl Brückeraufnahmen | 2 |
| Anzahl der Ebenen | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WAGO-2010-1207 |
| Ausführung | 2-Leiter |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Beschriftungsebene | Mitten- / Seitliche Beschriftung |
| Betriebstemperatur | 105 |
| Brandlast | 0,294 |
| Breite | 10 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4017332076180 |
| Etagen | 1 |
| Farbe | grün / gelb |
| Gesamte Anzahl der Potentiale | 1 |
| Gewicht | 30,1 |
| Gewicht | 0,802 kg |
| Höhe | 67,8 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 2 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| PEN-Funktion | Ja |
| PEN-Funktion möglich | Ja |
| QS Aderendhülse | 2,5 |
| QS eindrähtig | 2,5 |
| QS mehrdrähtig | 0,5 |
| Tiefe | 36,9 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
