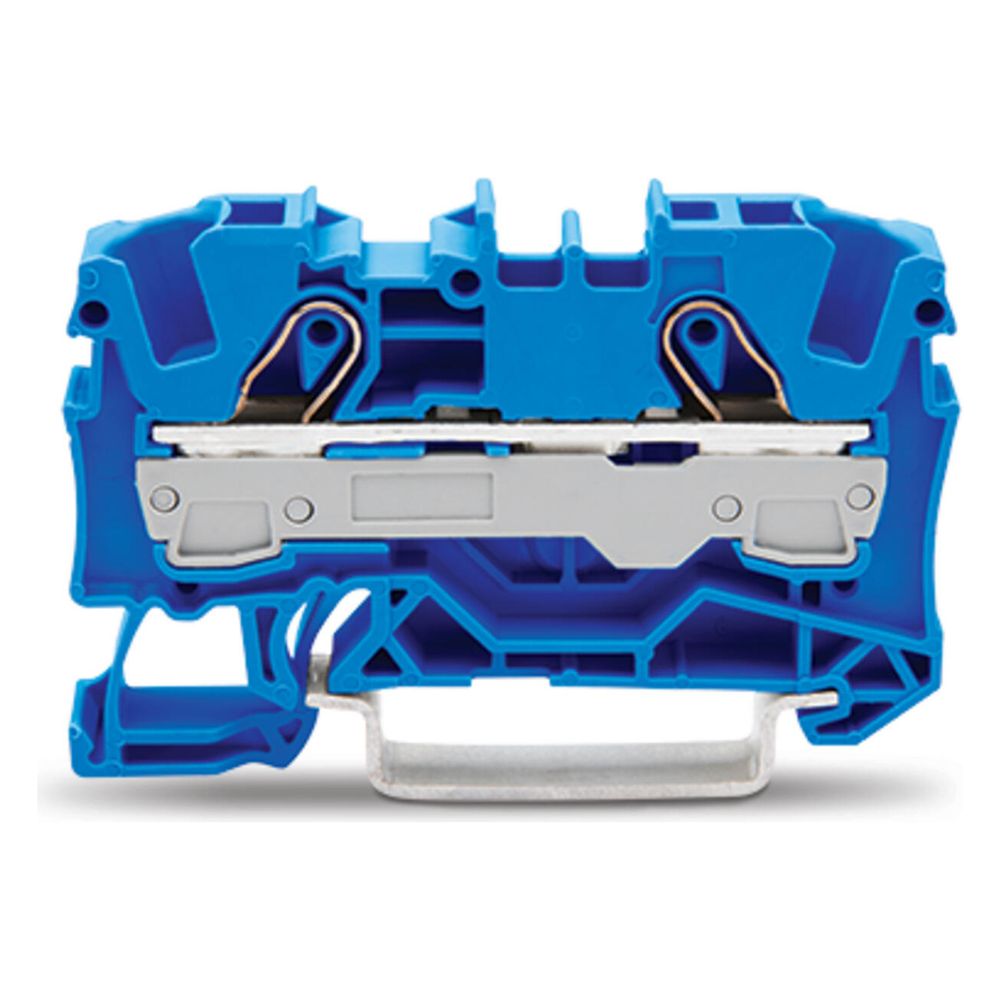

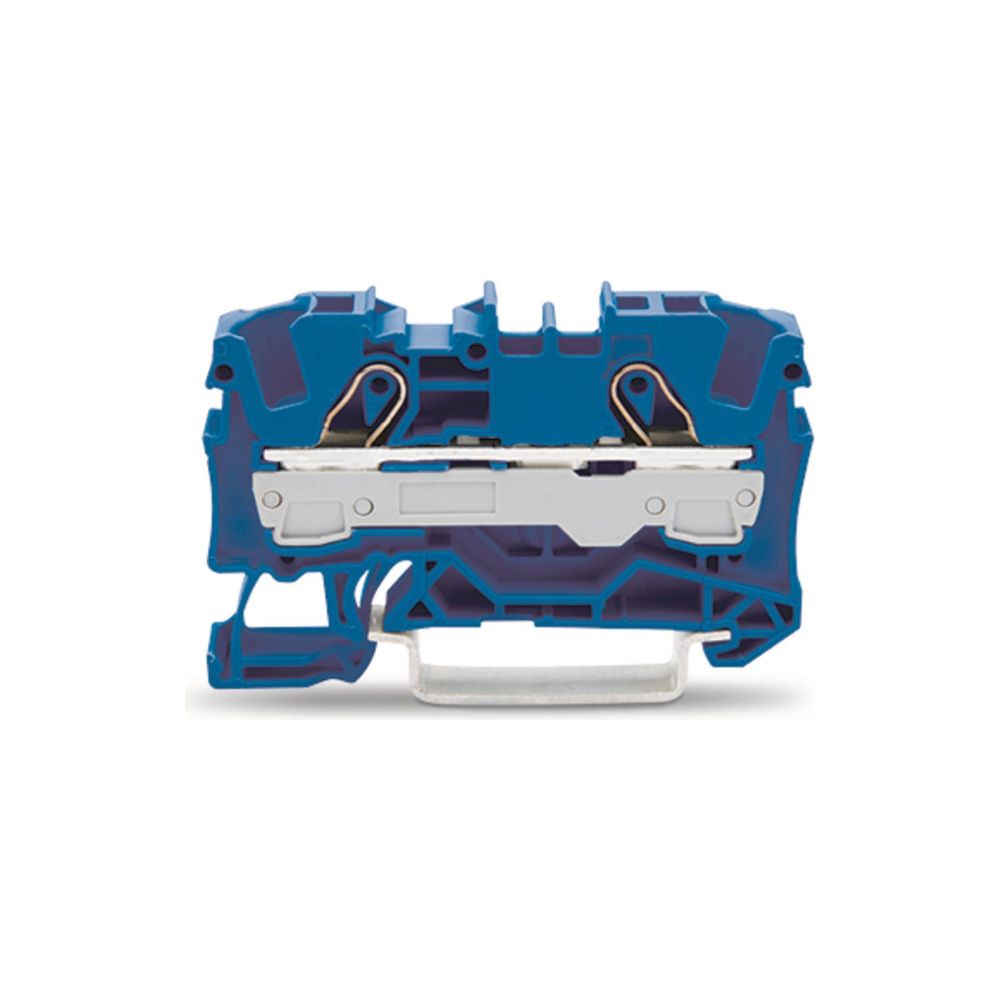

Wago 2-Leiter-Durchgangsklemme TOPJOB S 2006-1204, 0,5-10mm2, 800V, 41A, Blau

Diese 2-Leiter-Durchgangsklemme der Serie TOPJOB S ermöglicht eine effiziente elektrische Verbindung in Industrie- und Gebäudeanwendungen. Ausgestattet mit der Federzuganschlusstechnik, unterstützt das Bauteil den direkten Anschluss starrer Leiter sowie feindrähtiger Leiter mit Aderendhülse. Die Klemme ist für eine Bemessungsspannung von 800 V sowie einen Bemessungsstrom von 41 A ausgelegt und für die Montage auf Tragschienen der Bauform TH35 konzipiert.

Zuverlässige Anschlusstechnik

Die Klemme deckt Leiterquerschnitte von 0,5 mm² bis 10 mm² ab. Durch die Federzugtechnik wird eine stabile Kontaktierung erreicht. Das Gehäuse aus Polyamid erfüllt die Anforderungen der Brennbarkeitsklasse V0 und ist für Betriebstemperaturen bis 105 °C geeignet. Zudem ist die Ausführung für bestimmte Ex-Anwendungen zugelassen.

Montage und Handhabung

Mit einer Baubreite von 7,5 mm ermöglicht die Komponente eine platzsparende Verdrahtung. Die Beschriftungsebene ist sowohl mittig als auch seitlich angelegt, was eine übersichtliche Kennzeichnung unterstützt. Für die Montage ist eine Abschlussplatte erforderlich. Die Betätigung erfolgt bei Bedarf über ein Werkzeug, während starre Leiter direkt gesteckt werden können.

Die Durchgangsklemme bietet eine robuste Lösung für die Potentialverteilung und Durchgangsverdrahtung. Mit einer Strombelastbarkeit von 41 A und der Eignung für Leiterquerschnitte bis 10 mm² stellt sie eine leistungsfähige Komponente für Elektroinstallationen dar. Die kompakte Bauweise und die wartungsfreie Anschlusstechnik tragen zu einer effizienten Systemintegration bei.

Technische Daten

• Bemessungsspannung: 800 V
• Bemessungsstrom: 41 A
• Leiterquerschnitt: 0,5 - 10 mm²
• Anschlussart: Federzuganschluss
• Montageart: Hutschiene TH35

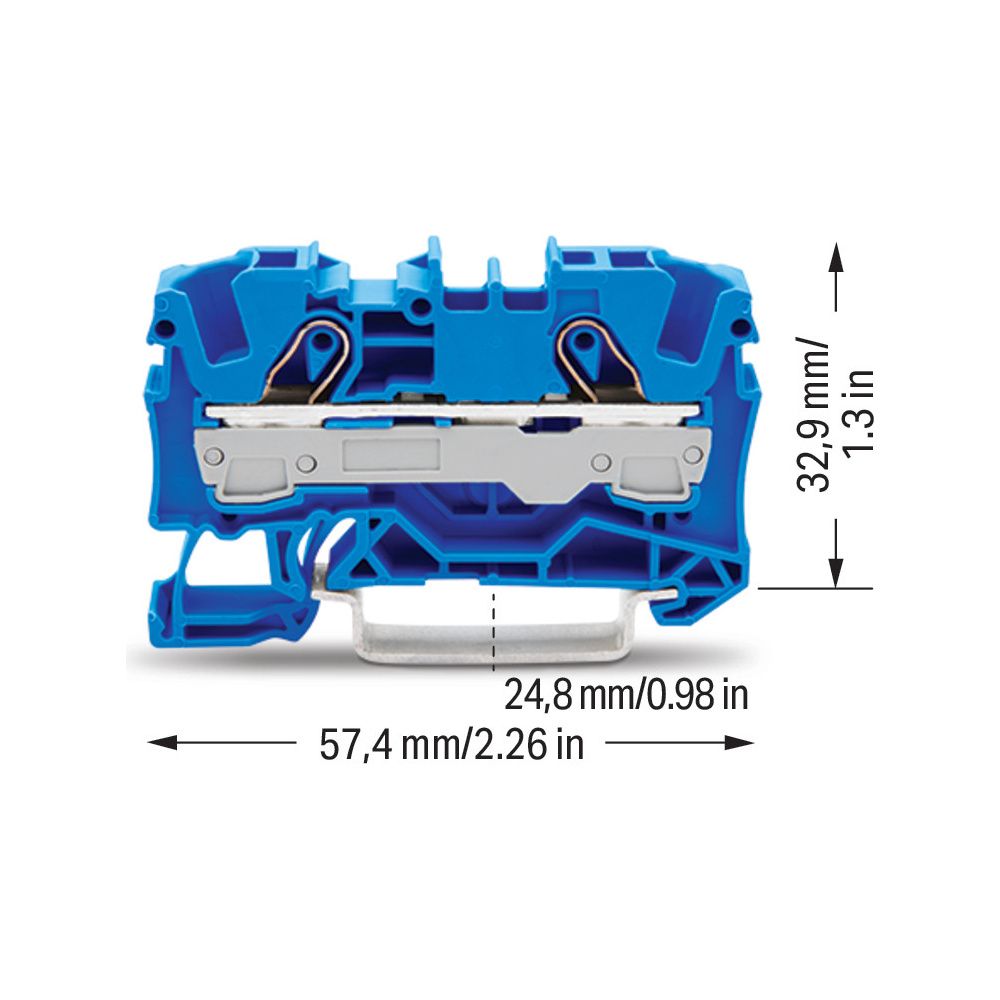

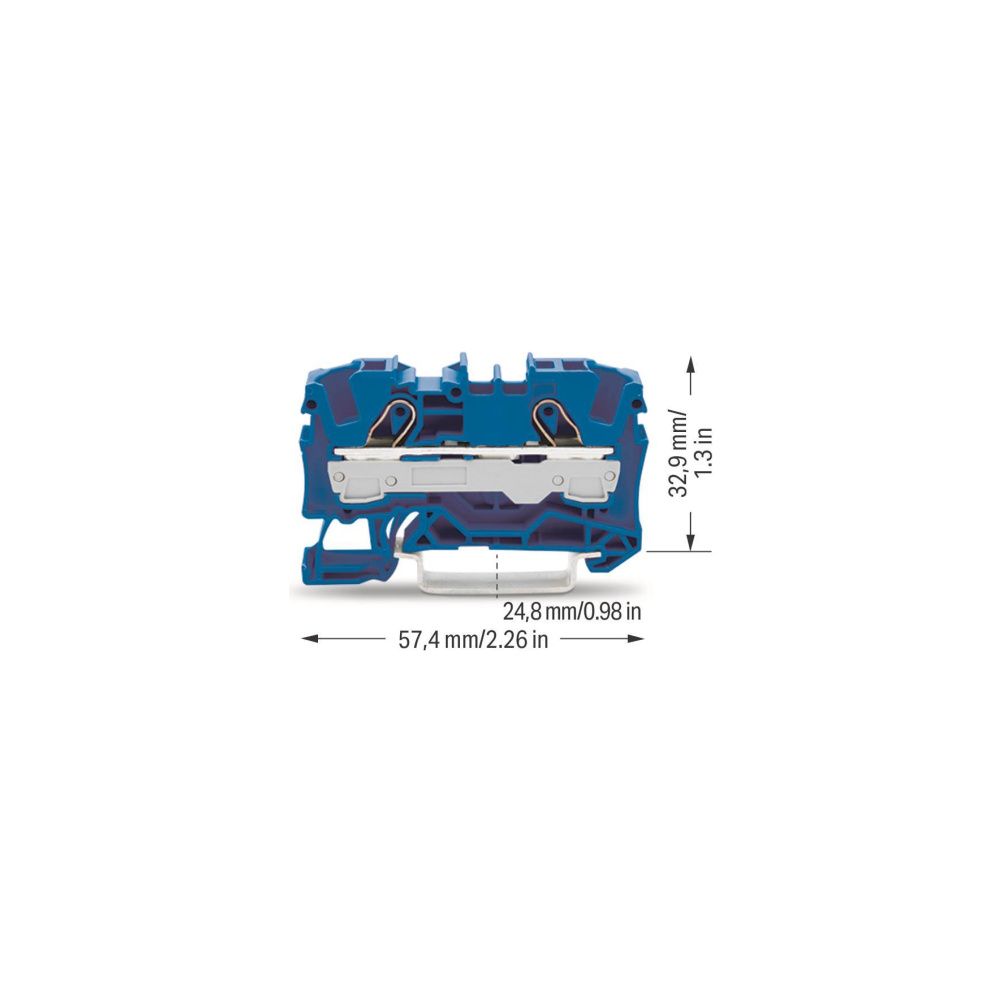

• Breite: 7,5 mm
• Höhe: 57,4 mm
• Tiefe: 32,9 mm
• Betriebstemperatur: 105 °C
• Brennbarkeitsklasse: V0
