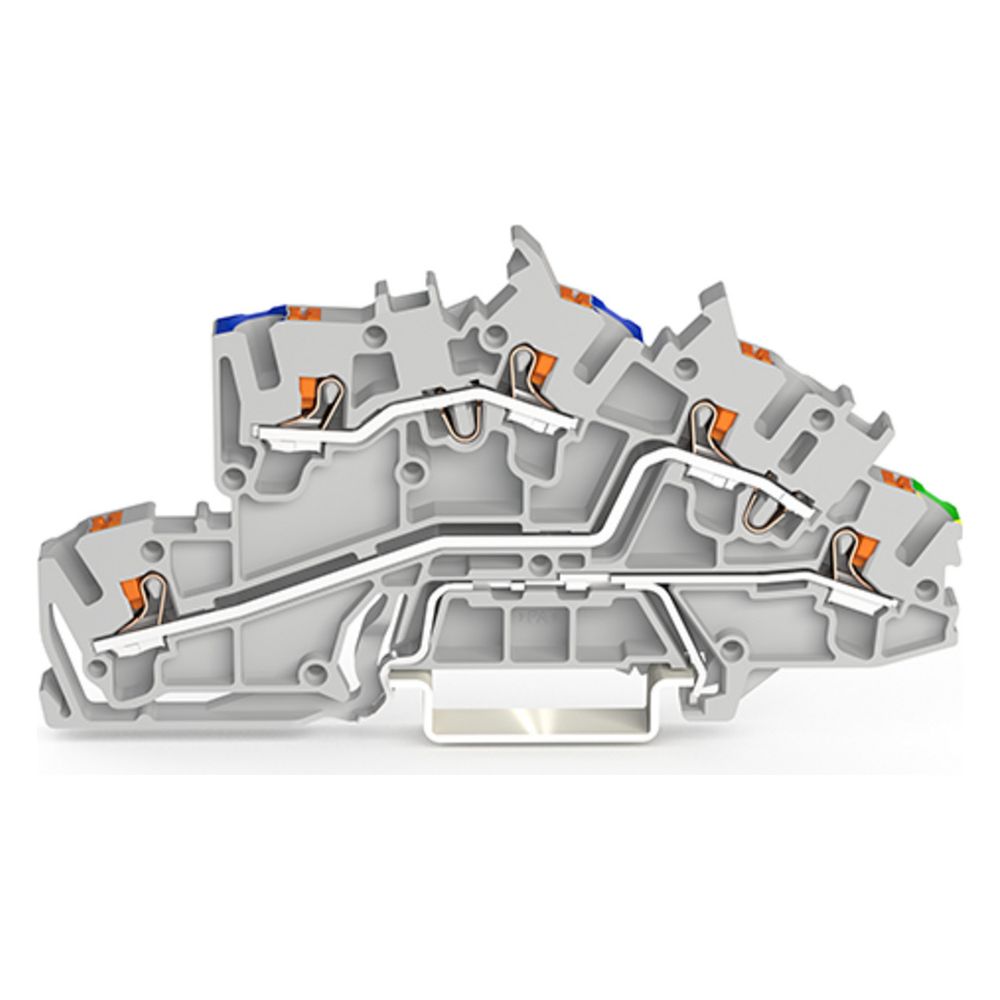

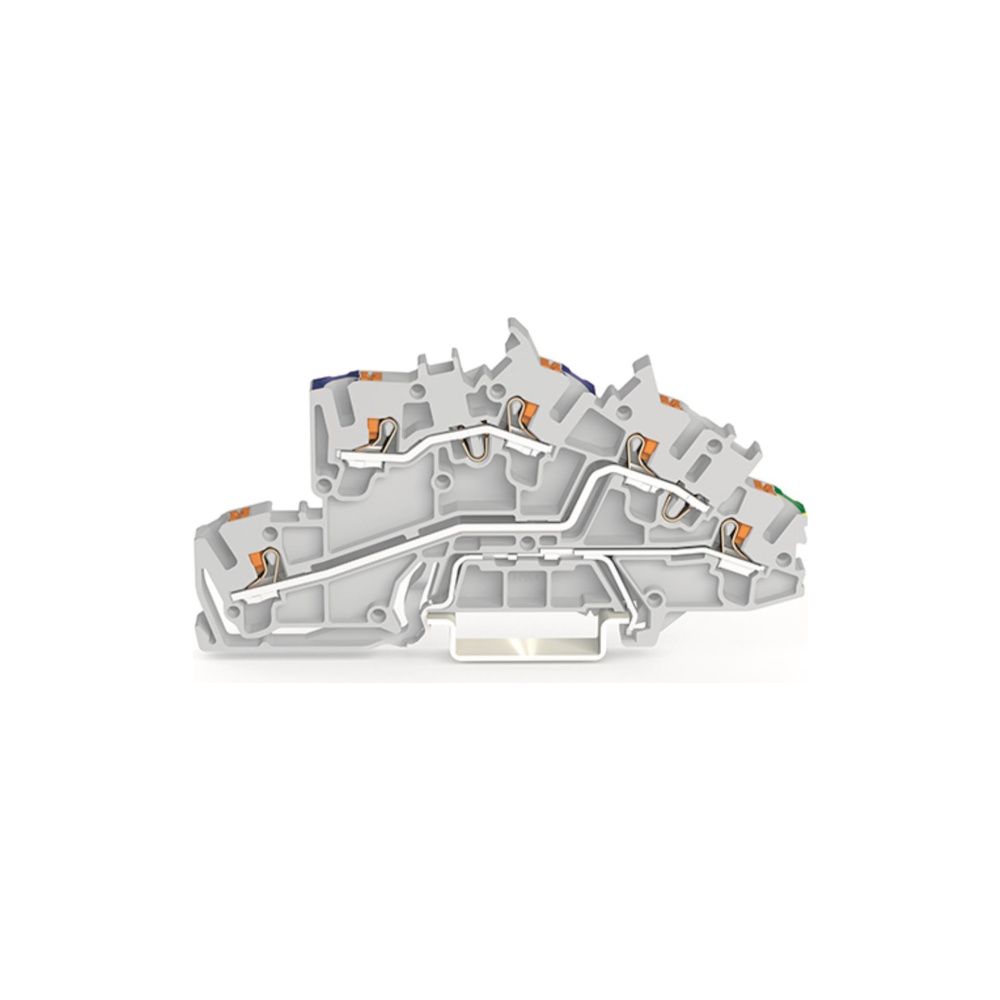

Wago Installationsetagenklemme 2203 2203-7646, 400V 31A, Polyamid, Grau

Diese dreistufige Installationsetagenklemme der Serie 2203 ermöglicht eine effiziente Leitungsführung in der Elektroinstallation. Ausgestattet mit der Push-in CAGE CLAMP Anschlusstechnik, erlaubt das Bauteil den direkten Anschluss starrer Leiter sowie feindrähtiger Leiter mit Aderendhülse ohne Werkzeug. Das System ist für eine Bemessungsspannung von 400 V und einen Bemessungsstrom von 31 A ausgelegt.

Anschlusstechnik und Montage

Die Klemme verfügt über fünf Klemmstellen und ist für Leiterquerschnitte von 0,25 mm² bis 4 mm² konzipiert, wobei die Kapazität von der jeweiligen Leiterart abhängt. Für eine fachgerechte Installation ist eine Abisolierlänge von 10 bis 12 mm erforderlich. Die Montage erfolgt auf einer Hutschiene TH35. Das Gehäuse aus grauem Polyamid zeichnet sich durch eine hohe thermische Beständigkeit und die Brennbarkeitsklasse V0 nach UL94 aus.

Funktionalität und Einsatz

Das Bauteil bietet drei Ebenen mit N-, L- und PE-Funktion, was eine platzsparende Verdrahtung in Verteilern unterstützt. Die Beschriftung kann sowohl mittig als auch seitlich erfolgen, um eine klare Zuordnung der Potentiale zu ermöglichen. Mit einer Breite von 5,2 mm ist die Klemme ideal für Anwendungen mit begrenztem Platzangebot geeignet.

Technische Daten

• Bemessungsspannung: 400 V
• Bemessungsstrom: 31 A
• Anzahl der Ebenen: 3
• Anschlussart: Federzuganschluss
• Leiterquerschnitt: 0,25 - 4 mm²
• Montageart: Hutschiene TH35

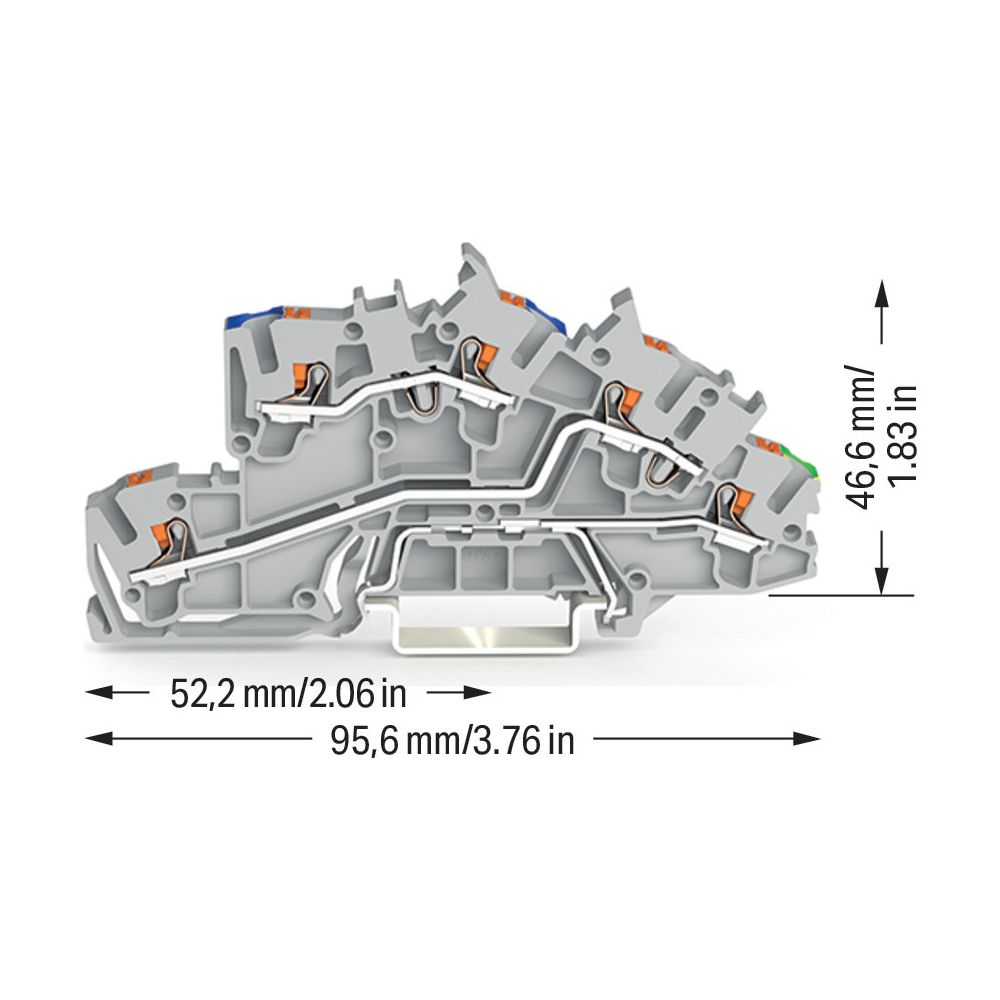

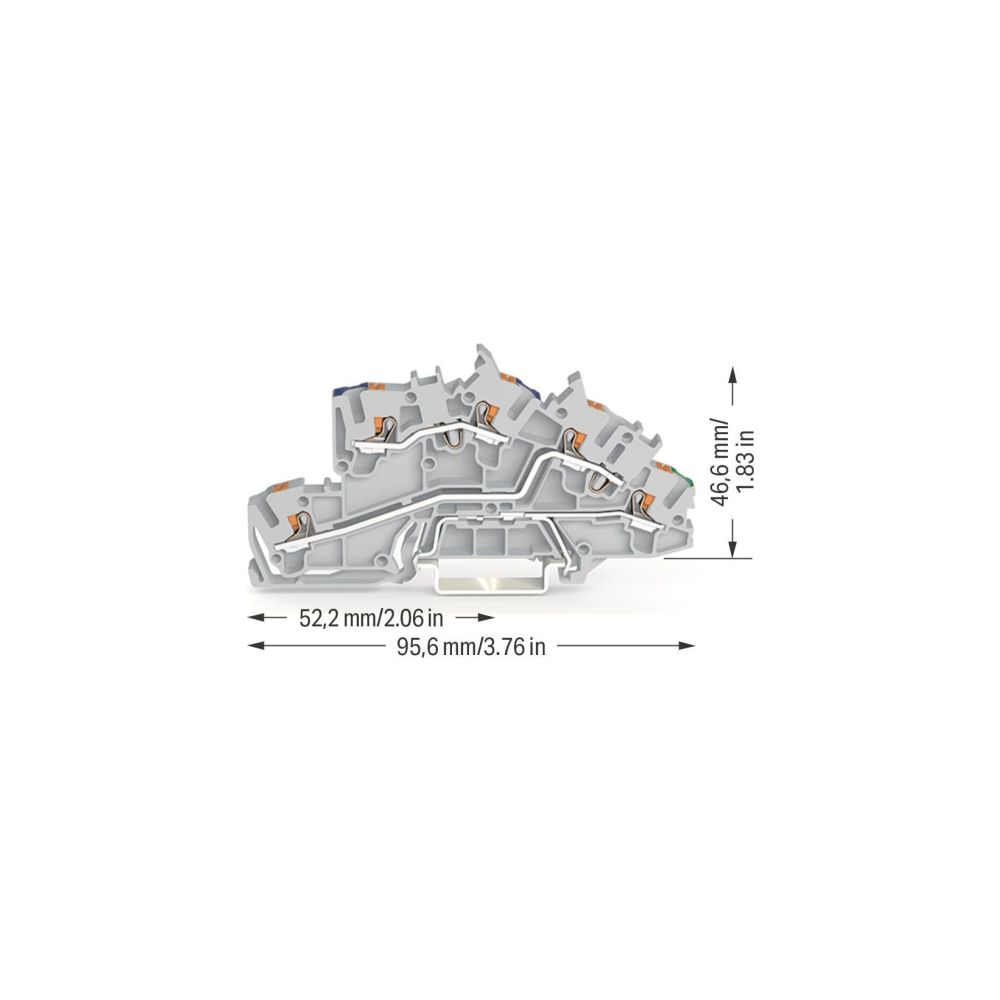

• Breite: 5,2 mm
• Höhe: 95,6 mm
• Tiefe: 46,6 mm
• Betriebstemperatur: -35 bis 85 °C

Die Installationsetagenklemme überzeugt durch ihre robuste Bauweise aus Thermoplast und die flexible Anschlusstechnik für verschiedene Leiterarten. Mit einer Bemessungsspannung von 400 V und einem Bemessungsstrom von 31 A bietet sie eine zuverlässige Lösung für komplexe Verdrahtungsaufgaben. Die integrierte PE-Funktion sowie die N-Funktion erleichtern die Installation in modernen Elektroverteilungen erheblich.
