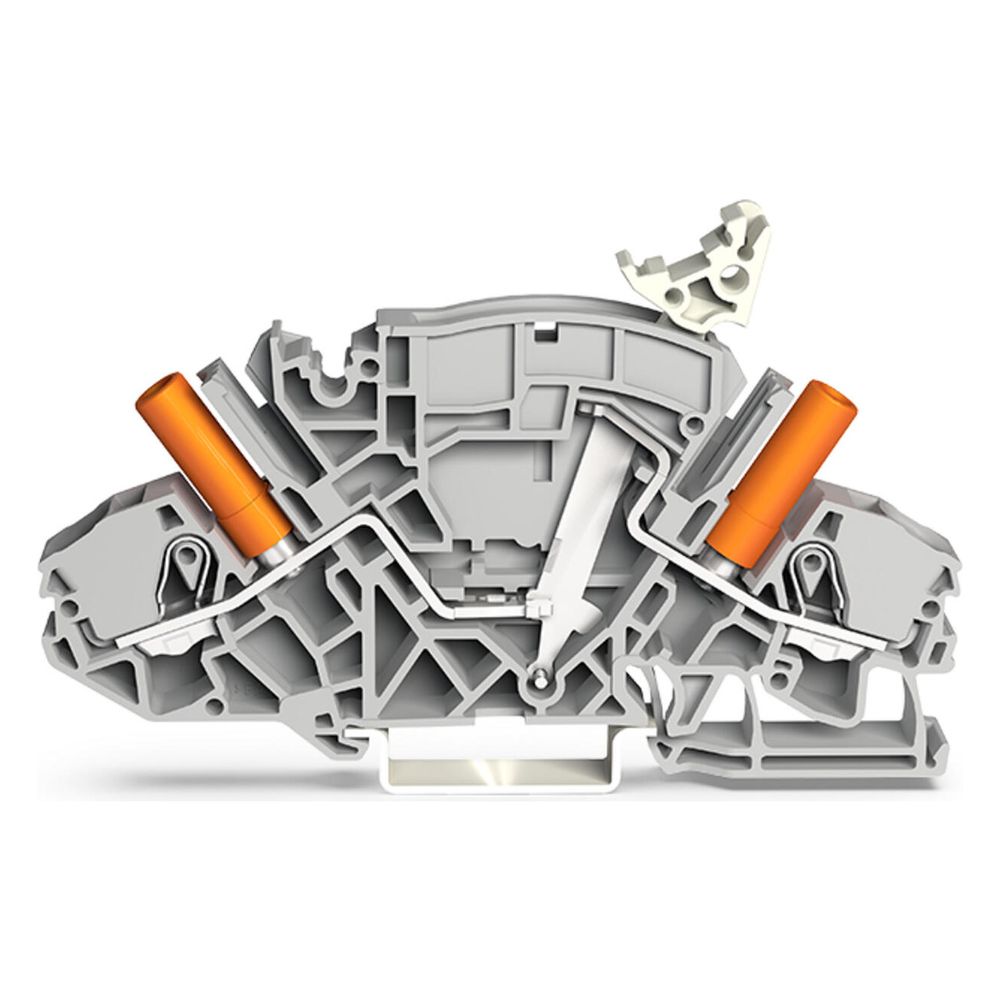

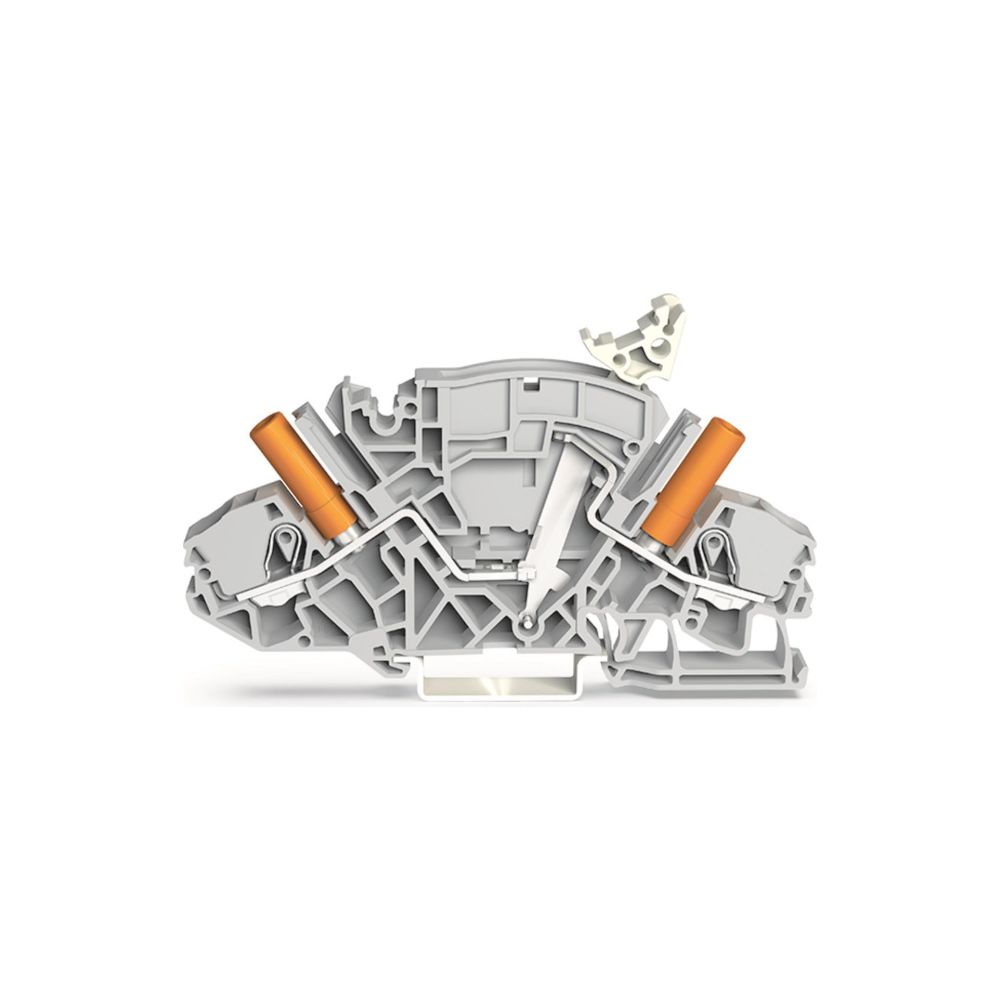

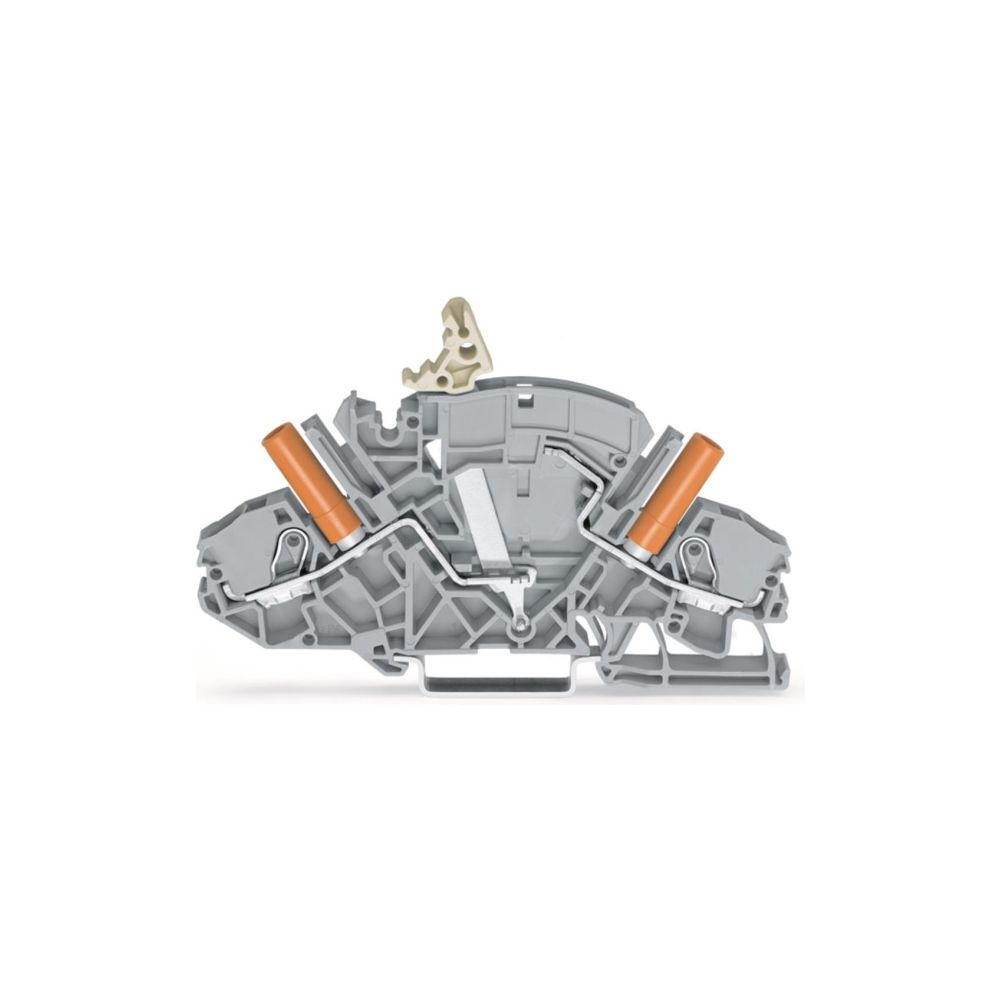

Wago 2-Leiter-Trenn-und Messklemme 2007-8811, 500V 30A 8mm, Polyamid, grau

Diese 2-Leiter-Trenn- und Messklemme der Serie 2007 ermöglicht eine effiziente Elektroinstallation. Ausgestattet mit der Push-in CAGE CLAMP Technologie, erlaubt sie den direkten Anschluss starrer Leiter sowie feindrähtiger Leiter mit Aderendhülse ohne Werkzeug. Das Gehäuse aus Polyamid ist für eine Bemessungsspannung von 500 V und einen Bemessungsstrom von 30 A ausgelegt.

Anschlusstechnik und Flexibilität

Die Klemme nutzt das Federzuganschluss-Prinzip für eine wartungsfreie Verbindung. Durch die Push-in-Funktionalität lassen sich starre Leiter direkt stecken, was die Montagezeit reduziert. Die Komponente deckt Leiterquerschnitte von 0,5 mm² bis 10 mm² ab, abhängig von der jeweiligen Leiterart. Eine integrierte Prüfbuchse in der Farbe Orange erleichtert Mess- und Prüfaufgaben während des Betriebs.

Montage und Sicherheit

Die Installation erfolgt auf einer Tragschiene der Bauform TH35. Mit einer Breite von 8 mm ist die Klemme kompakt gestaltet und für eine Betriebstemperatur von bis zu 105 °C geeignet. Der verwendete Thermoplast erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL 94. Für den ordnungsgemäßen Abschluss ist eine separate Abschlussplatte erforderlich.

Die 2-Leiter-Trenn- und Messklemme überzeugt durch ihre Flexibilität bei der Leiteraufnahme und die einfache Handhabung mittels Federzuganschluss. Mit einer Bemessungsspannung von 500 V und einer Strombelastbarkeit von 30 A bietet sie eine leistungsfähige Lösung für professionelle Elektroinstallationen. Die kompakte Bauweise und die integrierte Prüfbuchse machen sie zu einer effizienten Komponente für den Schaltschrankbau.

Technische Daten

• Bemessungsspannung: 500 V
• Bemessungsstrom: 30 A
• Leiterquerschnitt eindrähtig: 1 - 10 mm²
• Leiterquerschnitt feindrähtig mit Aderendhülse: 1,5 - 6 mm²
• Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,5 - 10 mm²
• Anschlussart: Federzuganschluss
• Montageart: Hutschiene TH35
• Breite: 8 mm
• Höhe: 99,6 mm
• Tiefe: 65,3 mm
