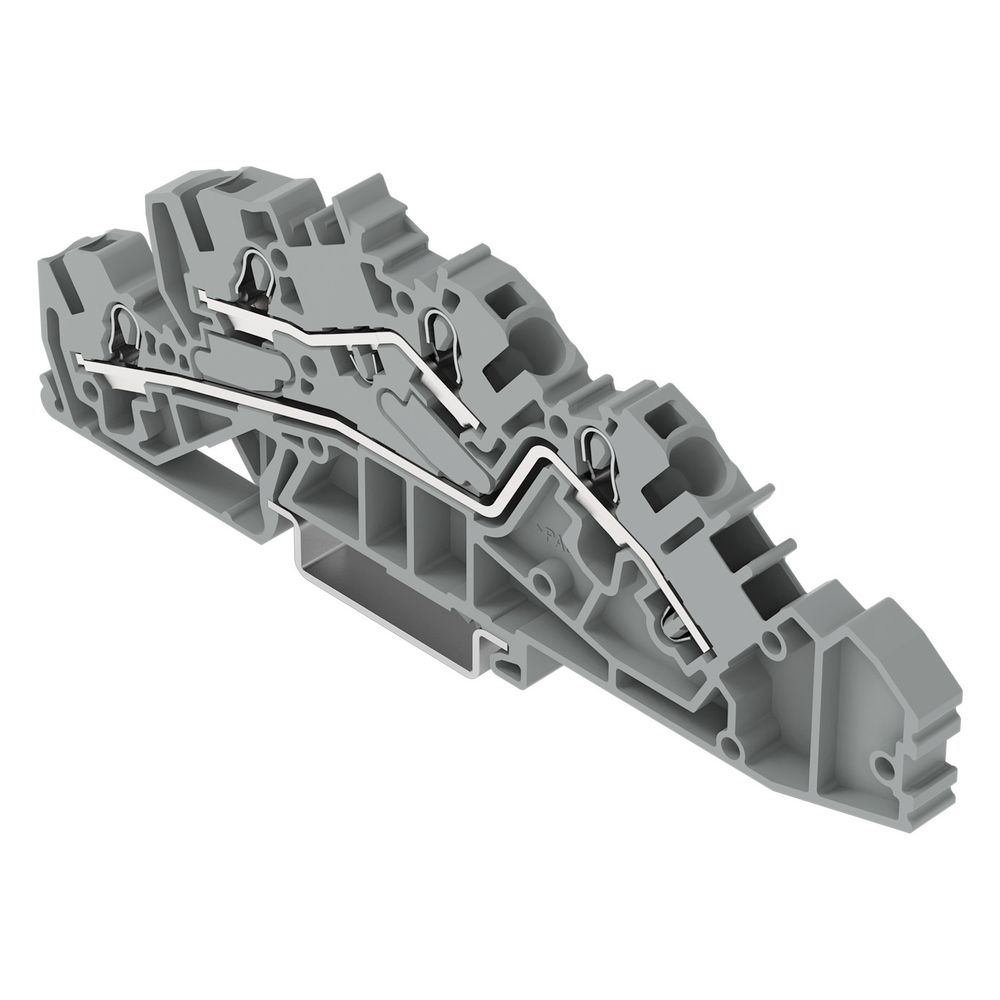

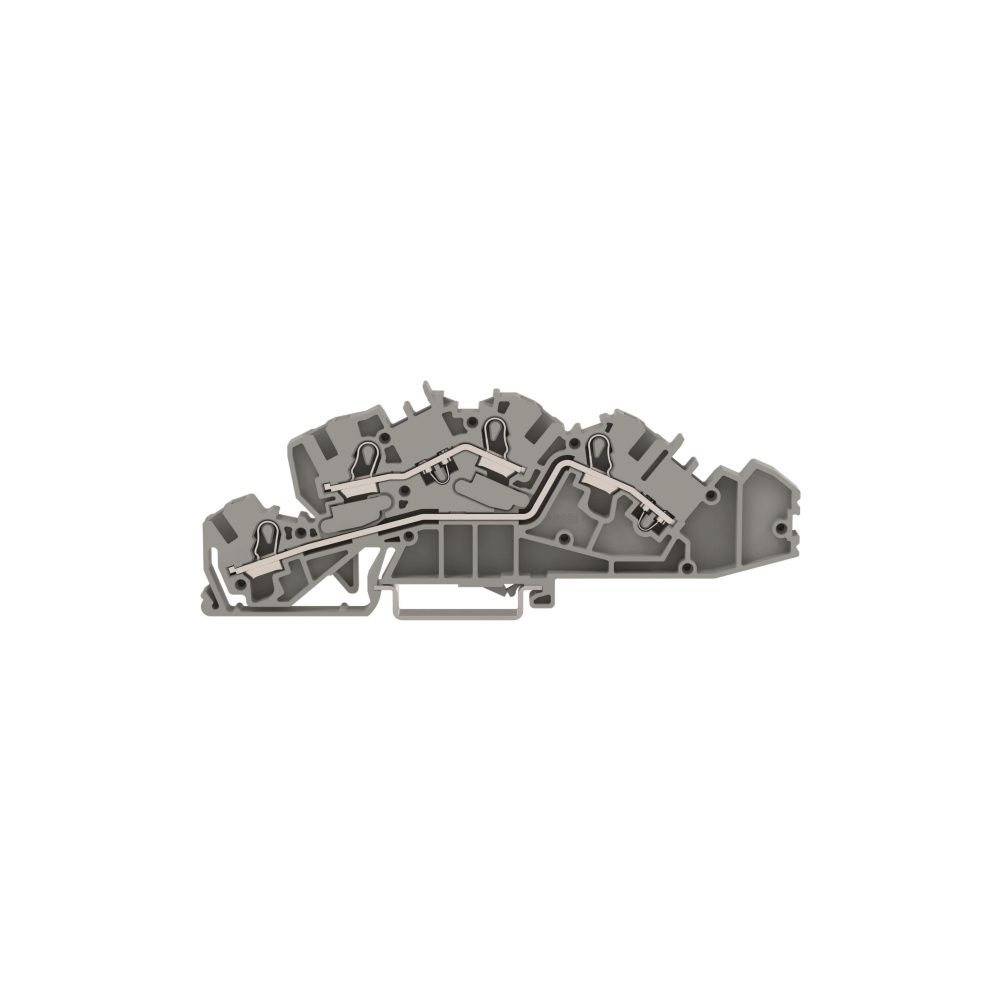

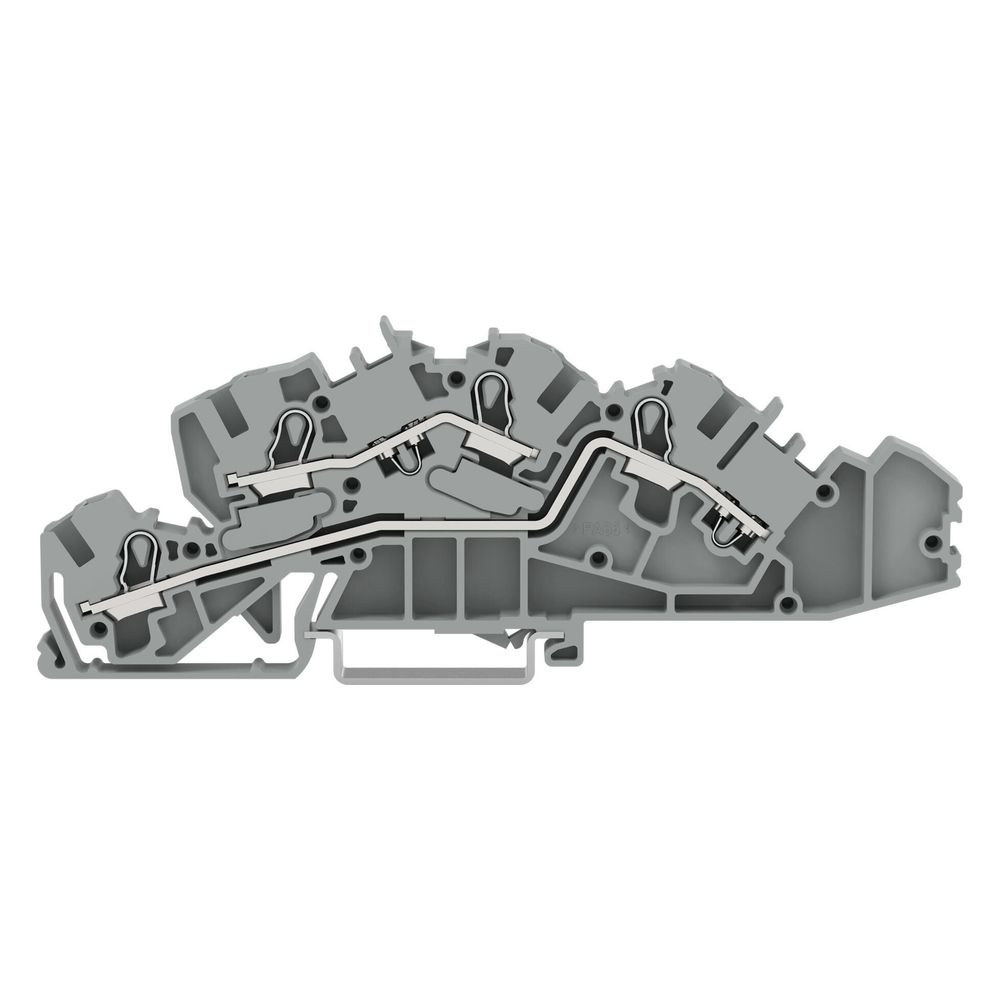

Wago Installationsetagenklemme TOPJOB S 2005-7642, 400V 36A 0,5-6mm2, Polyamid, Grau
Die Installationsetagenklemme der Serie 2005 ermöglicht eine effiziente Leitungsführung in der Elektroinstallation. Das dreistufige Bauteil ist für die Montage auf Tragschienen des Typs TH35 ausgelegt und unterstützt Leiterquerschnitte von 0,5 mm² bis 6 mm². Dank der Federzuganschlusstechnik mit Push-in-Funktion lassen sich starre Leiter sowie feindrähtige Leiter mit Aderendhülse zeitsparend und werkzeuglos direkt stecken.
Anschlusstechnik und Flexibilität
Die Klemme bietet durch zwei Potentiale eine hohe Flexibilität bei der Verdrahtung. Die Konstruktion aus Thermoplast erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL94 und ist für einen Betriebstemperaturbereich von -35 °C bis 85 °C ausgelegt. Für eine übersichtliche Installation verfügt das Gehäuse über eine Beschriftungsebene für die mittige oder seitliche Kennzeichnung.
Technische Daten
- Bemessungsspannung: 400 V
- Bemessungsstrom: 36 A
- Anschlussart: Federzuganschluss
- Leiterquerschnitt: 0,5 - 6 mm²
- Anzahl der Ebenen: 3
- Anzahl der Potentiale: 2
- Montageart: Hutschiene TH35

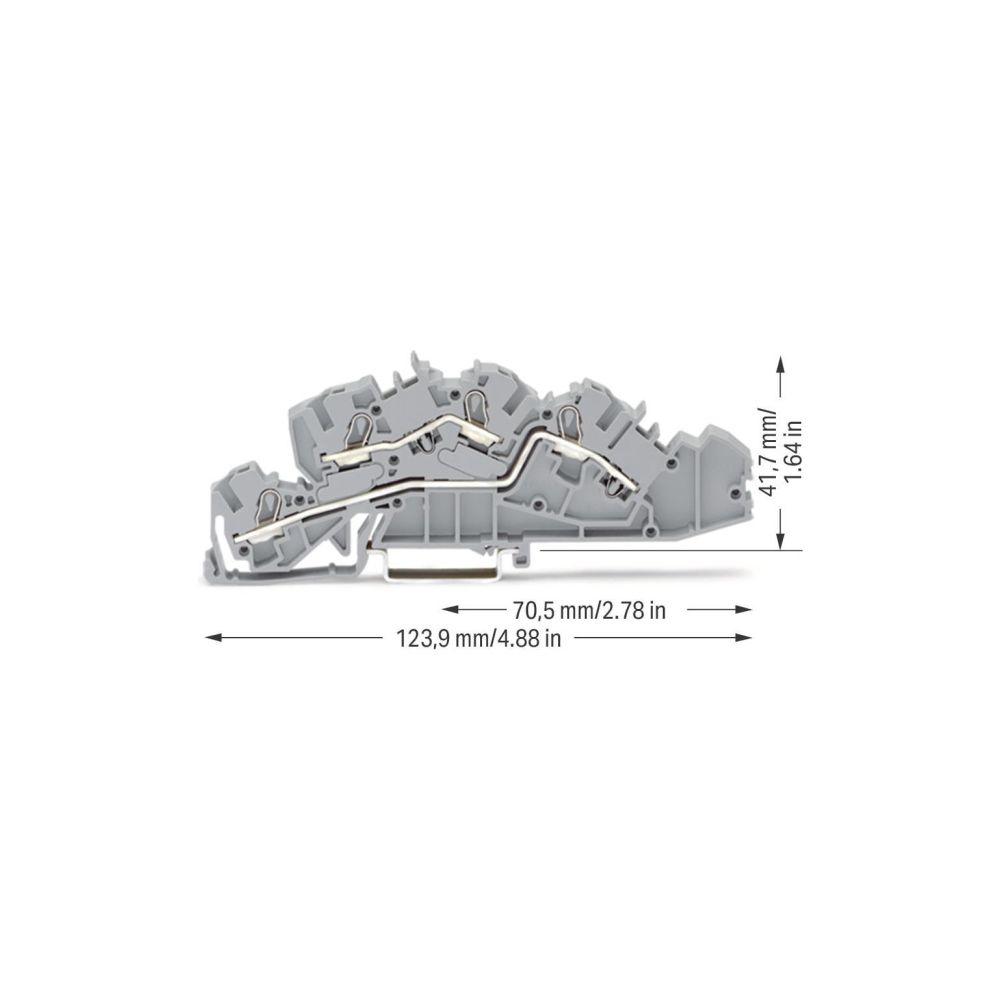

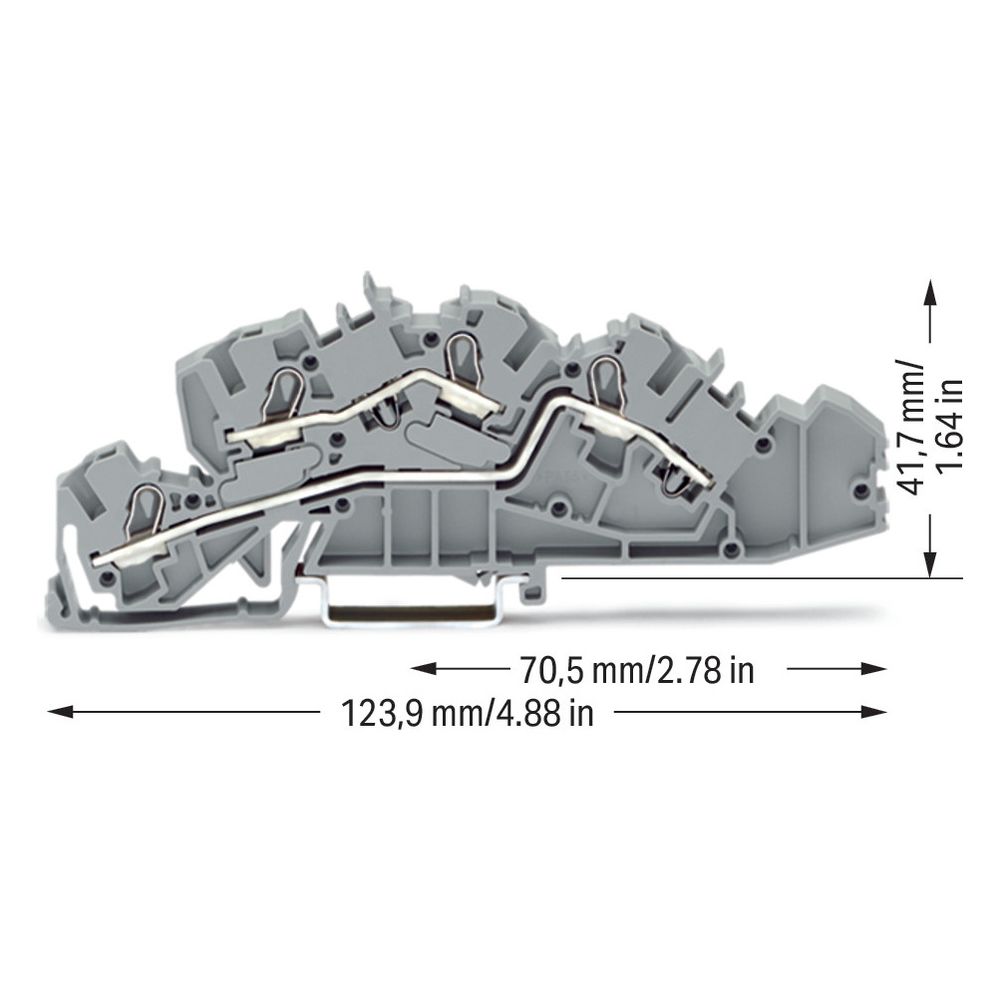

- Breite: 6,2 mm
- Höhe: 123,9 mm
- Tiefe: 41,7 mm
Die Installationsetagenklemme überzeugt durch ihre kompakte Baubreite von 6,2 mm, die eine platzsparende Anordnung im Schaltschrank unterstützt. Mit einer Bemessungsspannung von 400 V und einem Bemessungsstrom von 36 A ist sie für anspruchsvolle Anwendungen in der Gebäudetechnik geeignet. Die Federzugtechnik sorgt für stabile Kontaktstellen, während die einfache Montage auf der Hutschiene die Installation beschleunigt.
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 6 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,75 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 - 6 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 - 4 |
| Anschluss | Federzuganschluss |
| Anzahl der Ebenen | 3 |
| Artikelnummer | WAGO-2005-7642 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 400 |
| Bemessungsstrom In | 36 |
| Beschriftungsebene | Mitten- / Seitliche Beschriftung |
| Betriebstemperatur | 105 |
| Brandlast | 0,365 |
| Breite | 6,2 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4055143042246 |
| Farbe | grau |
| Gesamte Anzahl der Potentiale | 2 |
| Gewicht | 21,5 |
| Gewicht | 1,159 kg |
| Grundfarbe | grau |
| Höhe | 123,9 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 4 |
| Mit N-Trennschlitten | Nein |
| Mit PE-Funktion | Nein |
| Montageart | Hutschiene TH35 |
| N-Funktion möglich | Nein |
| Potentialkennzeichnung | L / L |
| QS Aderendhülse | 0,75 |
| QS eindrähtig | 1 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 0,5 |
| Tiefe | 41,7 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
