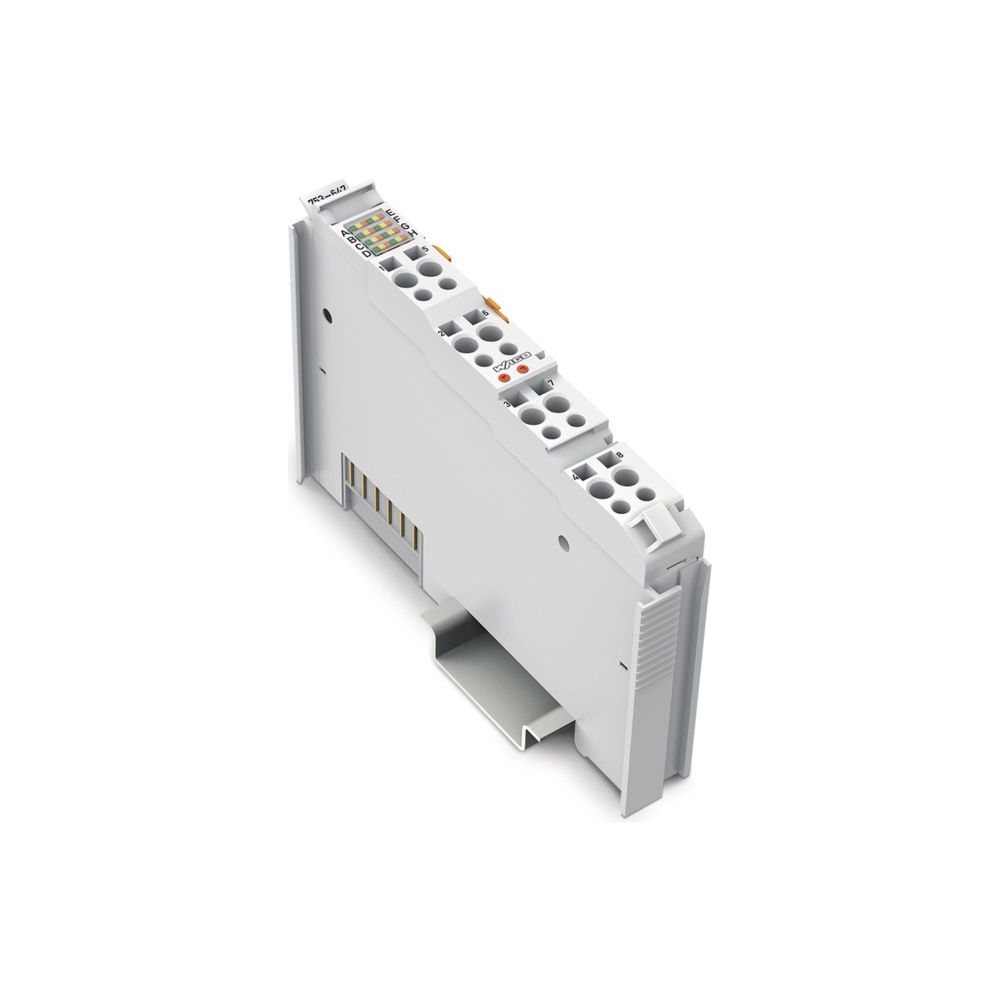

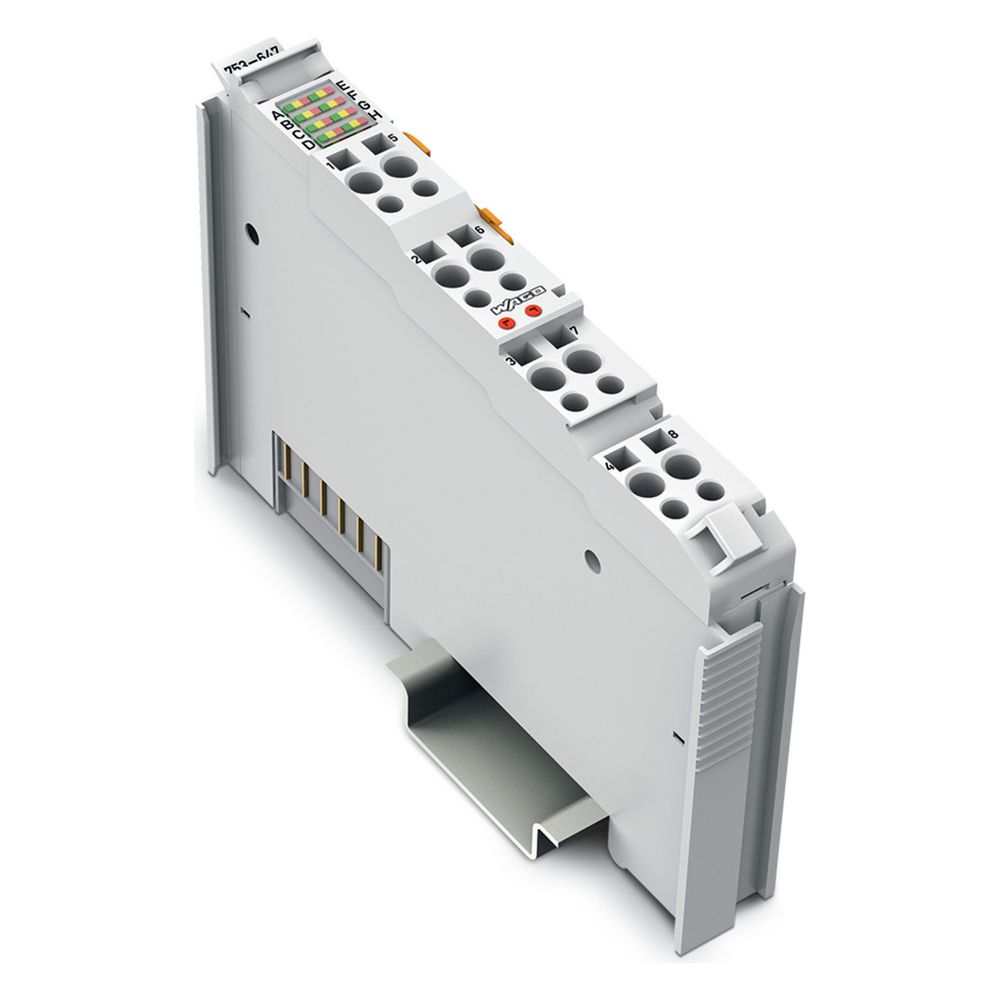

Wago DALI-Multi-Master-Modul 750 753-647, 12mm, Polycarbonat/Polyamid 6.6

Das DALI-Multi-Master-Modul 753-647 dient als Interface zur Integration von DALI-Busteilnehmern in das WAGO-I/O-SYSTEM 750. Es ermöglicht die Steuerung von bis zu 64 Betriebsgeräten sowie 64 Steuergeräten und unterstützt den DALI-2-Standard gemäß IEC 62386. Durch die kompakte Bauweise von 12 mm Breite lässt sich das Modul flexibel in Automatisierungslösungen für die Beleuchtungstechnik einbinden.

Funktionsweise und Steuerung

Das Modul unterstützt die Ansteuerung von 16 Gruppen und 16 Szenen pro DALI-Betriebsgerät sowie 16 zusätzliche virtuelle Gruppen auf dem DALI-Bus. Die Inbetriebnahme erfolgt wahlweise über den WAGO DALI-Konfigurator oder durch einfache Funktionsaufrufe im Easy-Mode, was eine Beleuchtungssteuerung ohne komplexe SPS-Programmierung ermöglicht. Für anspruchsvolle Applikationen steht eine IEC-61131-3-Bibliothek zur Verfügung, die eine Integration in bestehende Feldbusknoten erlaubt.

Montage und Systemintegration

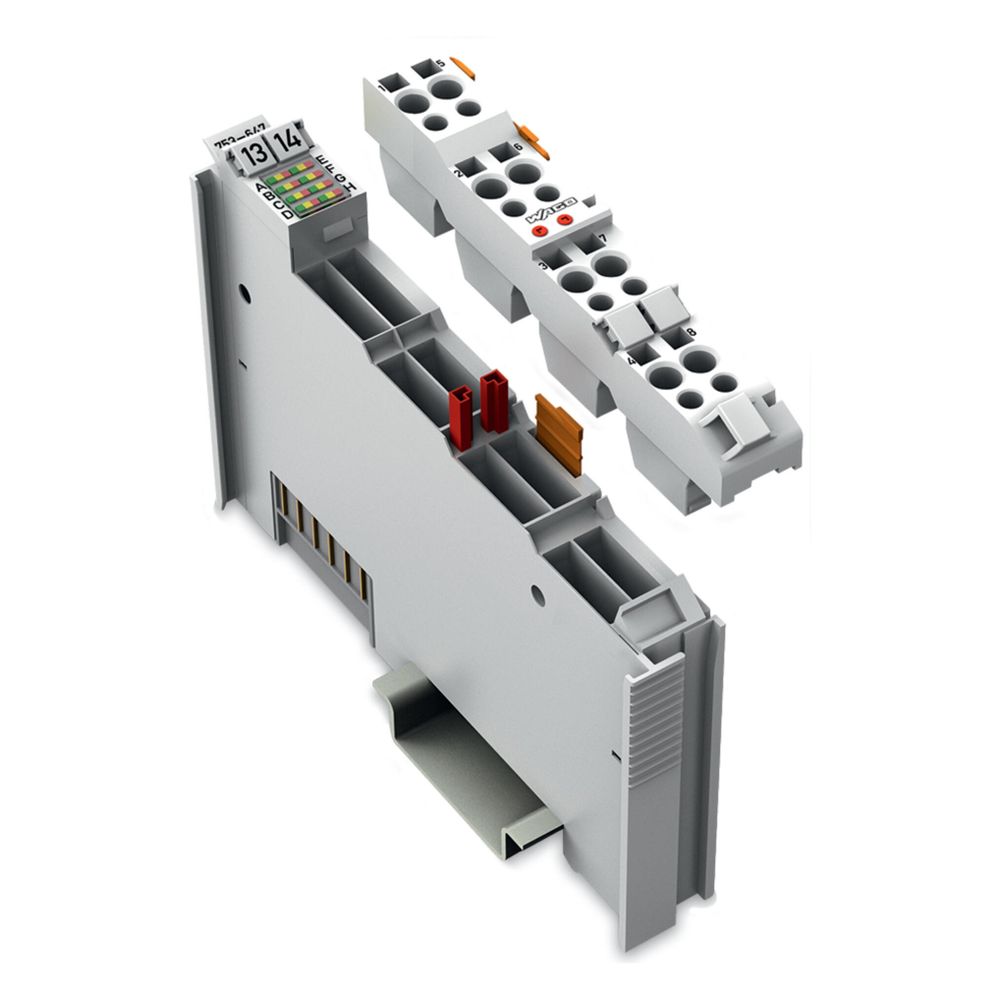

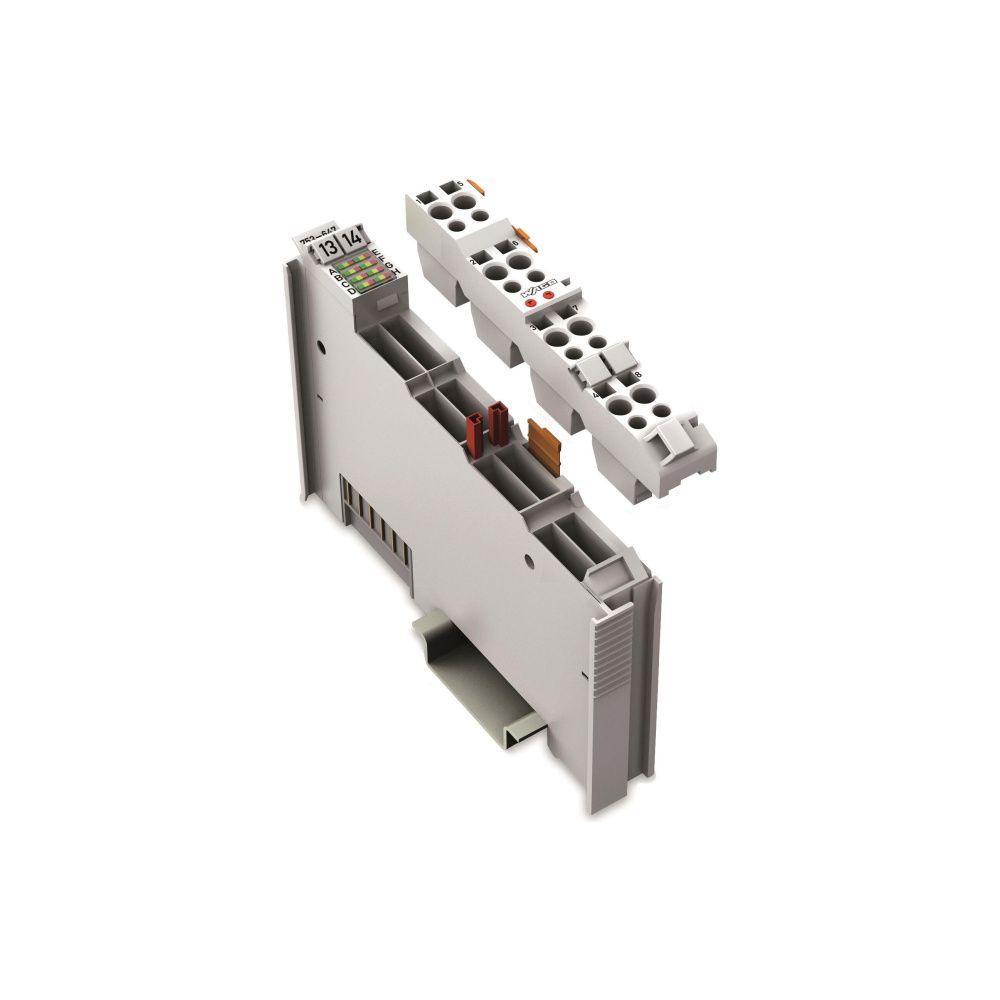

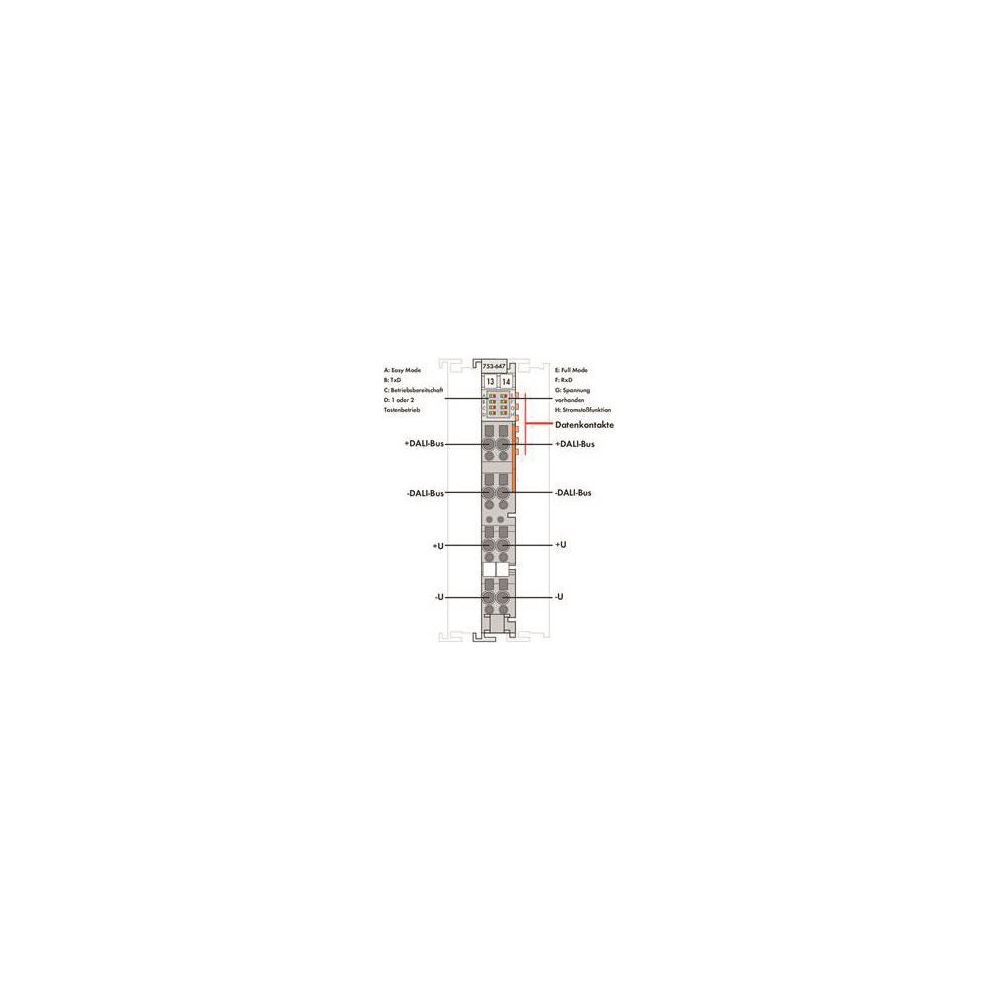

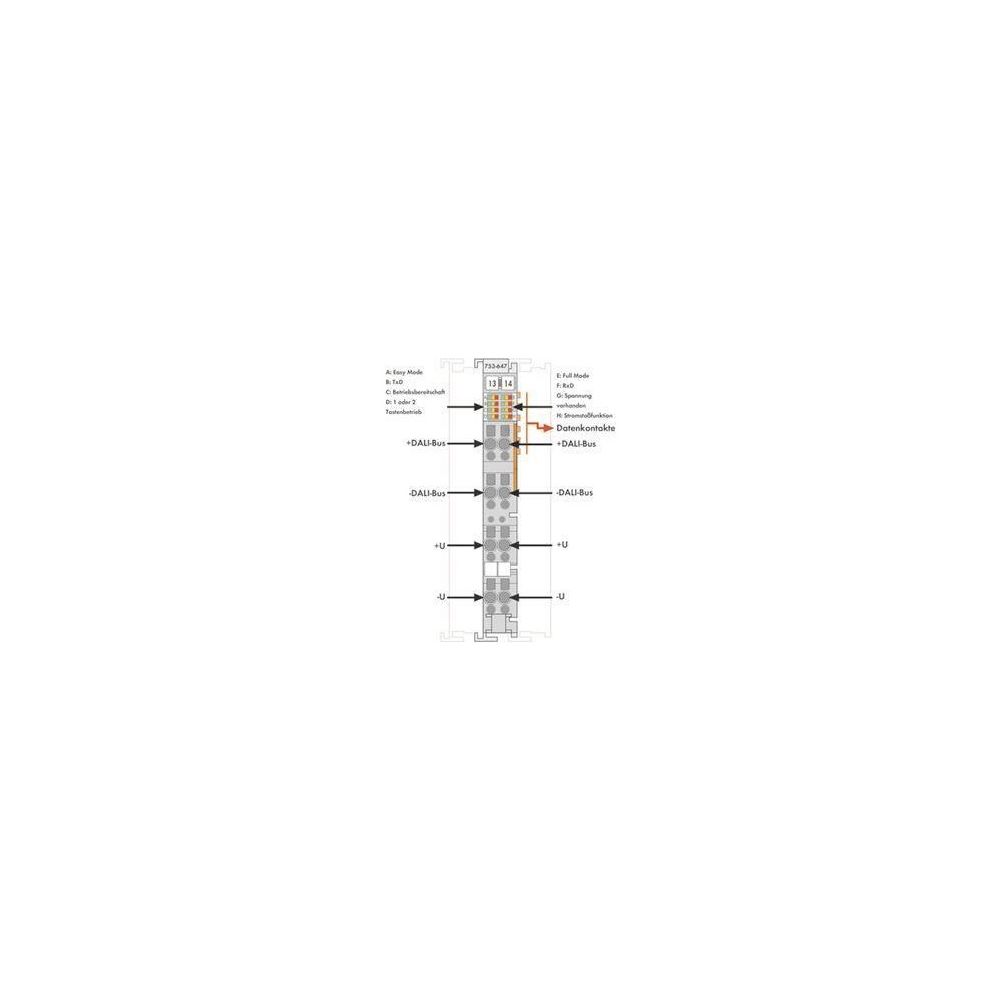

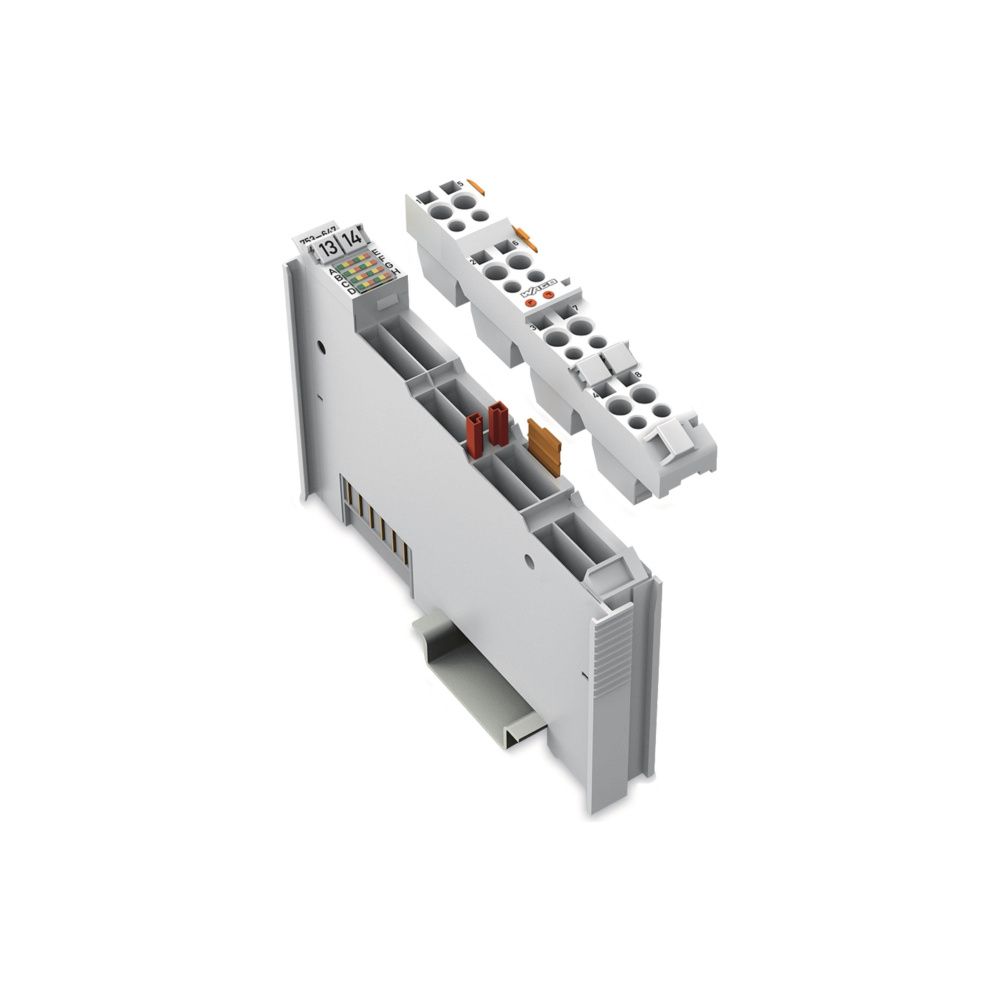

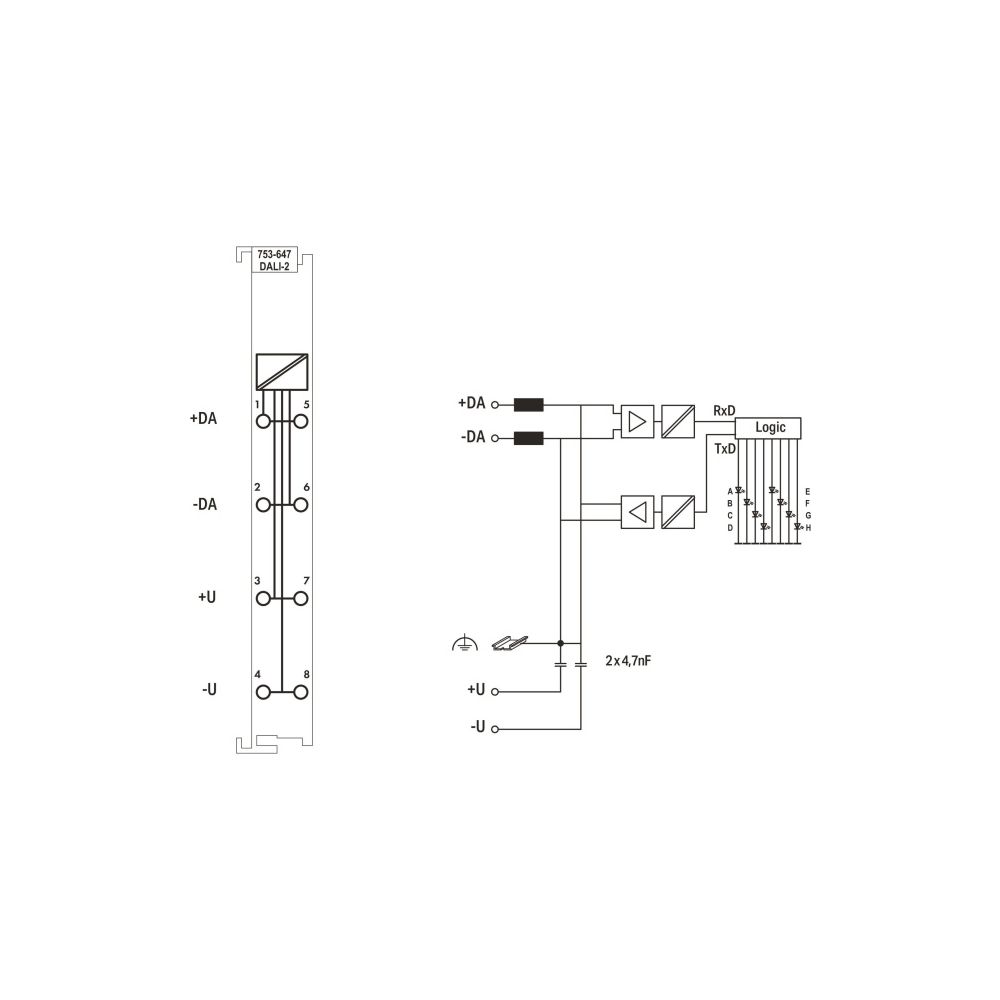

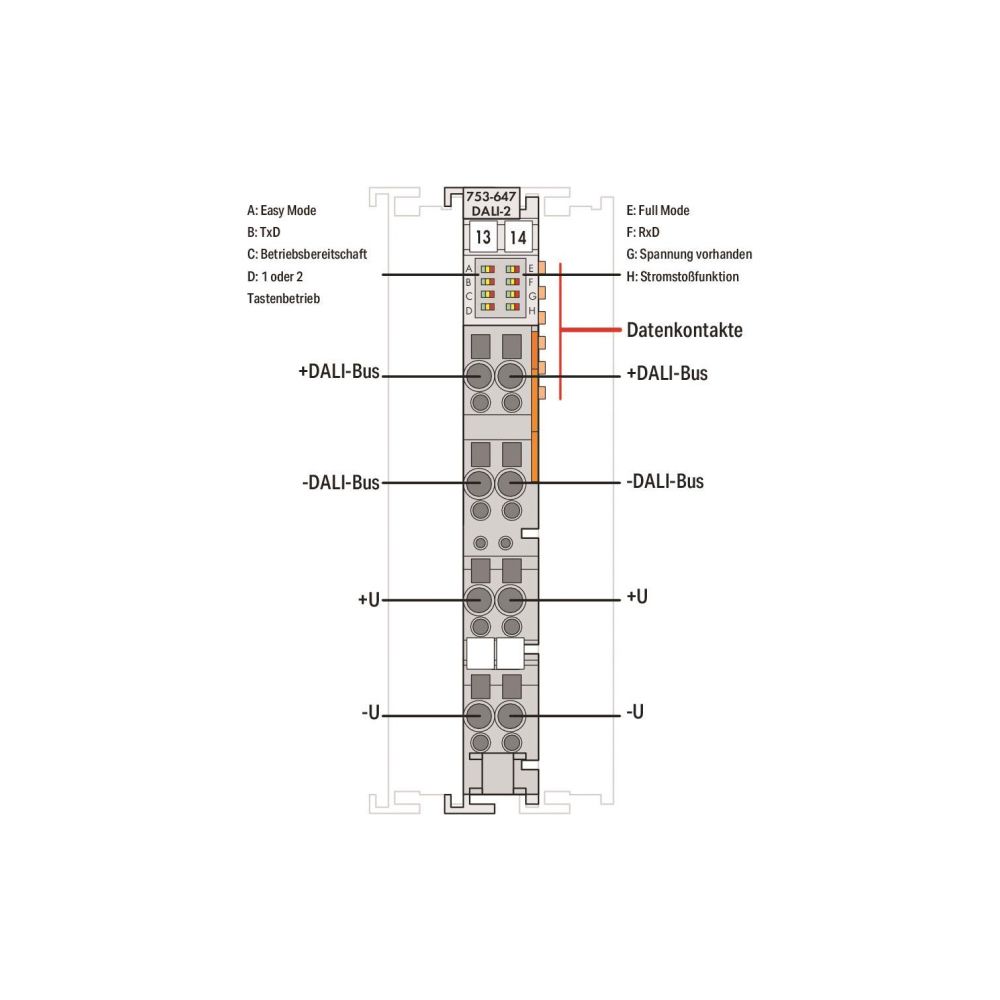

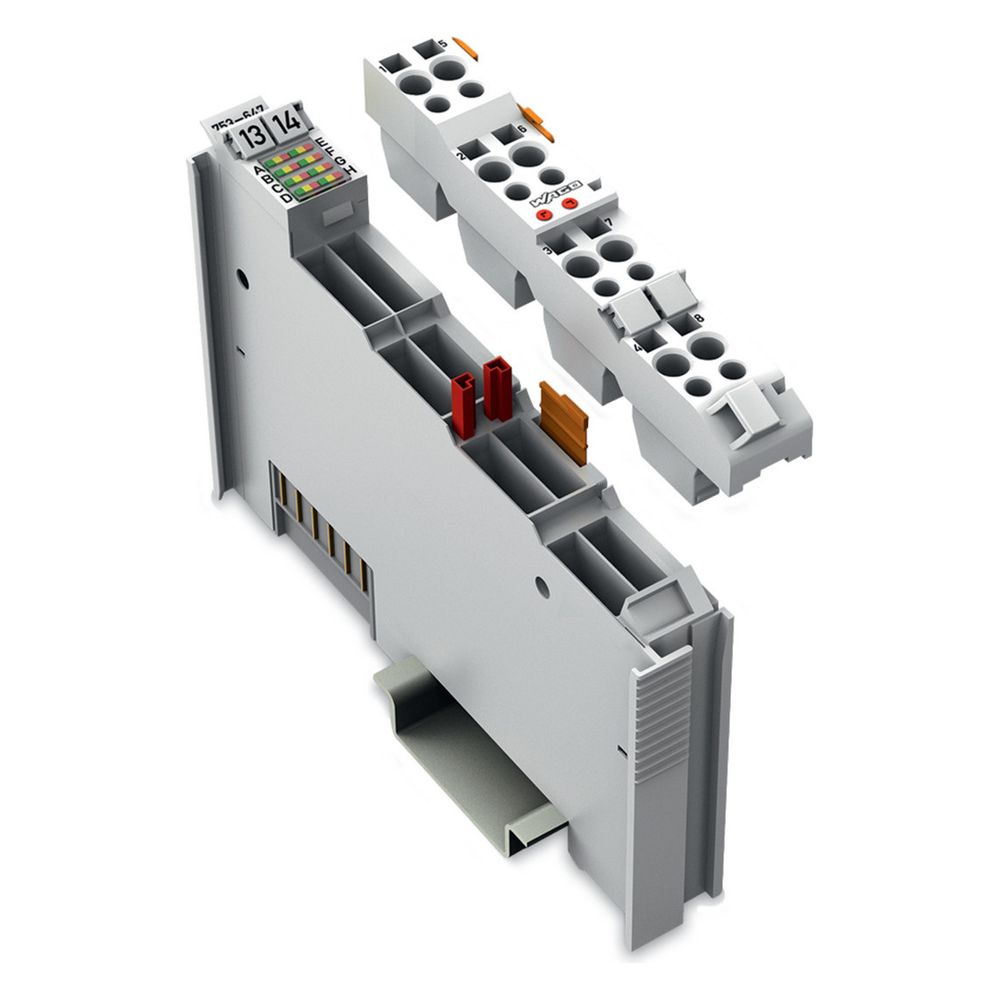

Die Komponente ist für die Montage auf einer 35 mm Tragschiene ausgelegt und verfügt über eine steckbare Verdrahtungsebene mit acht CAGE CLAMP Anschlüssen. Eine Potentialtrennung zwischen dem DALI-Bus und dem Lokalbus mit 2100 V DC sorgt für einen sicheren Betrieb. Die Spannungsversorgung des Moduls erfolgt extern mit 18 V DC, während die Systemversorgung über die Datenkontakte mit 5 V DC realisiert wird.

Das Modul bietet eine Basis für professionelles Lichtmanagement. Mit einer garantierten Stromversorgung von 200 mA und der Unterstützung von bis zu 64 Adressen für Betriebsgeräte sowie Sensoren deckt es vielfältige Anforderungen ab. Die Ausführung aus Polycarbonat und Polyamid 6.6 sowie die Schutzart IP20 gewährleisten eine hohe Betriebssicherheit.

Technische Daten

• Breite: 12 mm
• Höhe: 100 mm
• Tiefe: 69 mm
• Gewicht: 61,4 g
• Schutzart: IP20
• Versorgungsspannung DALI: 18 V DC
• Garantierter Versorgungsstrom: 200 mA
• Anschlusstechnik: 8 x CAGE CLAMP
• Datenbreite: 24 Byte
• Gehäusewerkstoff: Polycarbonat, Polyamid 6.6
