Beschreibung

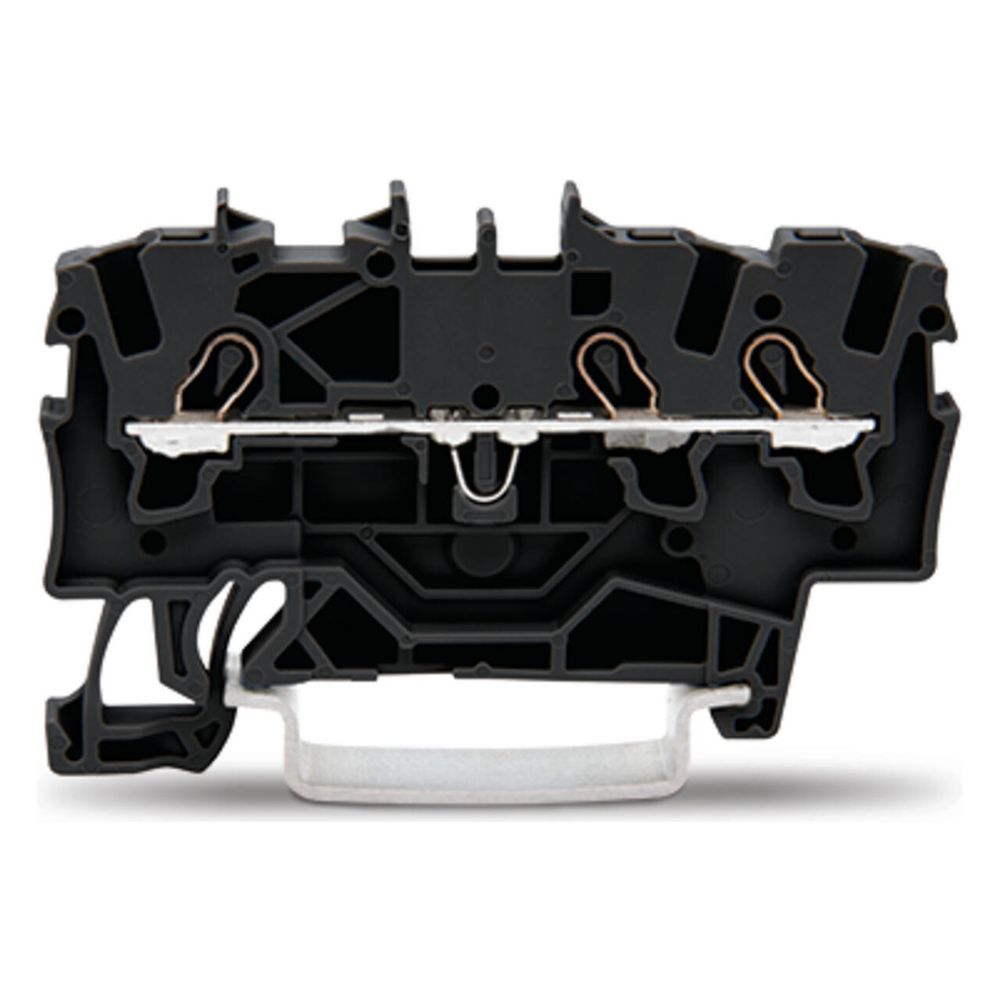

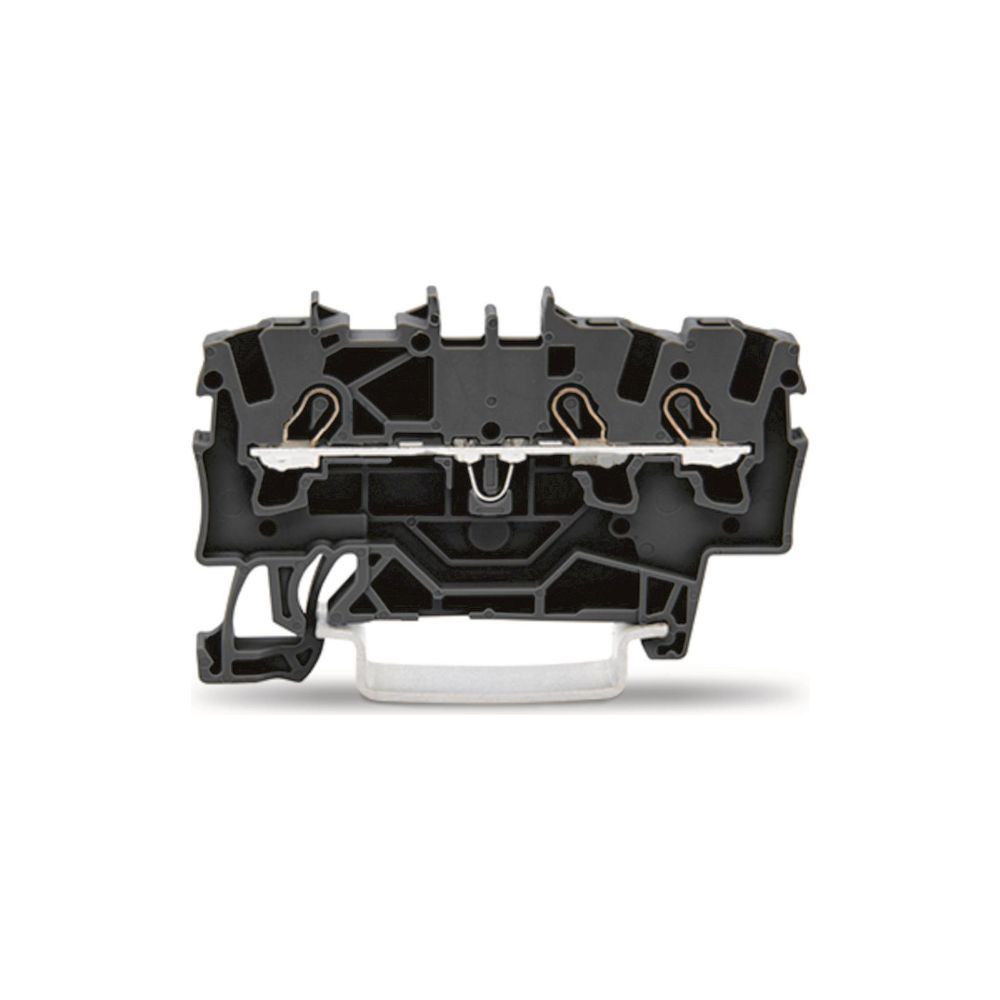

Wago 3-Leiter-Durchgangsklemme TOPJOB S 2001-1305, 1,5mm2, Federzuganschluss, Polyamid, Schwarz
Diese 3-Leiter-Durchgangsklemme der Serie TOPJOB S ermöglicht eine effiziente und sichere elektrische Verbindung in Industrie- und Gebäudeanwendungen. Ausgestattet mit der Federzuganschlusstechnik, erlaubt das System den direkten Anschluss starrer Leiter sowie feindrähtiger Leiter mit Aderendhülse. Die kompakte Reihenklemme ist für die Montage auf Tragschienen des Typs TH35 ausgelegt und für den Einsatz in explosionsgefährdeten Bereichen gemäß Ex e zugelassen.
Zuverlässige Anschlusstechnik
Die Klemme verfügt über drei Klemmstellen auf einer Ebene und ist für Leiterquerschnitte von 0,25 mm² bis 2,5 mm² geeignet. Der Isolierkörper besteht aus robustem Polyamid, das der Brennbarkeitsklasse V0 entspricht und eine Betriebstemperatur von bis zu 105 °C ermöglicht. Durch die schmale Bauweise von 4,2 mm Breite lässt sich das System platzsparend in Schaltschränken und Verteilungen installieren. Die Betätigung erfolgt über ein separates Werkzeug.
Die Durchgangsklemme überzeugt durch ihre universelle Einsetzbarkeit und hohe elektrische Belastbarkeit bei einer Bemessungsspannung von 800 V und einem Bemessungsstrom von 18 A. Dank der hochwertigen Materialwahl und der bewährten Federzuganschlusstechnik stellt das Produkt eine sichere Verbindungslösung für anspruchsvolle elektrische Installationen dar.
Technische Daten
- Bemessungsspannung: 800 V
- Bemessungsstrom: 18 A
- Leiterquerschnitt: 0,25 - 2,5 mm²
- Anschlussart: Federzuganschluss
- Anzahl Klemmstellen: 3
- Montageart: Hutschiene TH35

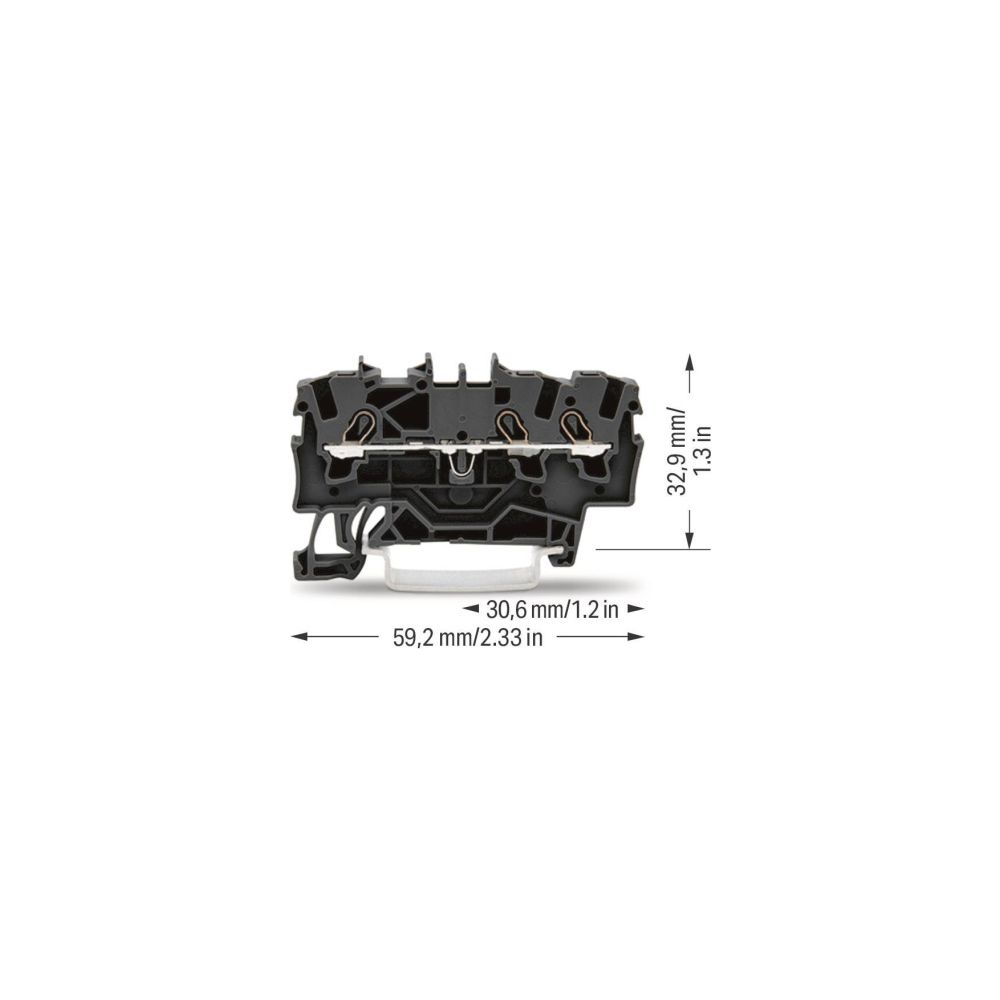

- Breite: 4,2 mm
- Höhe: 59,2 mm
- Tiefe: 32,9 mm
- Explosionsschutz: Ex e
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,75 - 1,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,25 - 2,5 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,25 - 1,5 |
| Anzahl Brückeraufnahmen | 2 |
| Anzahl der Ebenen | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 3 |
| Artikelnummer | WAGO-2001-1305 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 18 |
| Beschriftungsebene | Mitten- / Seitliche Beschriftung |
| Betriebstemperatur | 105 |
| Brandlast | 0,106 |
| Breite | 4,2 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4045454537395 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | schwarz |
| Gesamte Anzahl der Potentiale | 1 |
| Gewicht | 4,3 |
| Gewicht | 0,54 kg |
| Höhe | 59,2 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 3 |
| Montageart | Hutschiene TH35 |
| Tiefe | 32,9 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
