Beschreibung

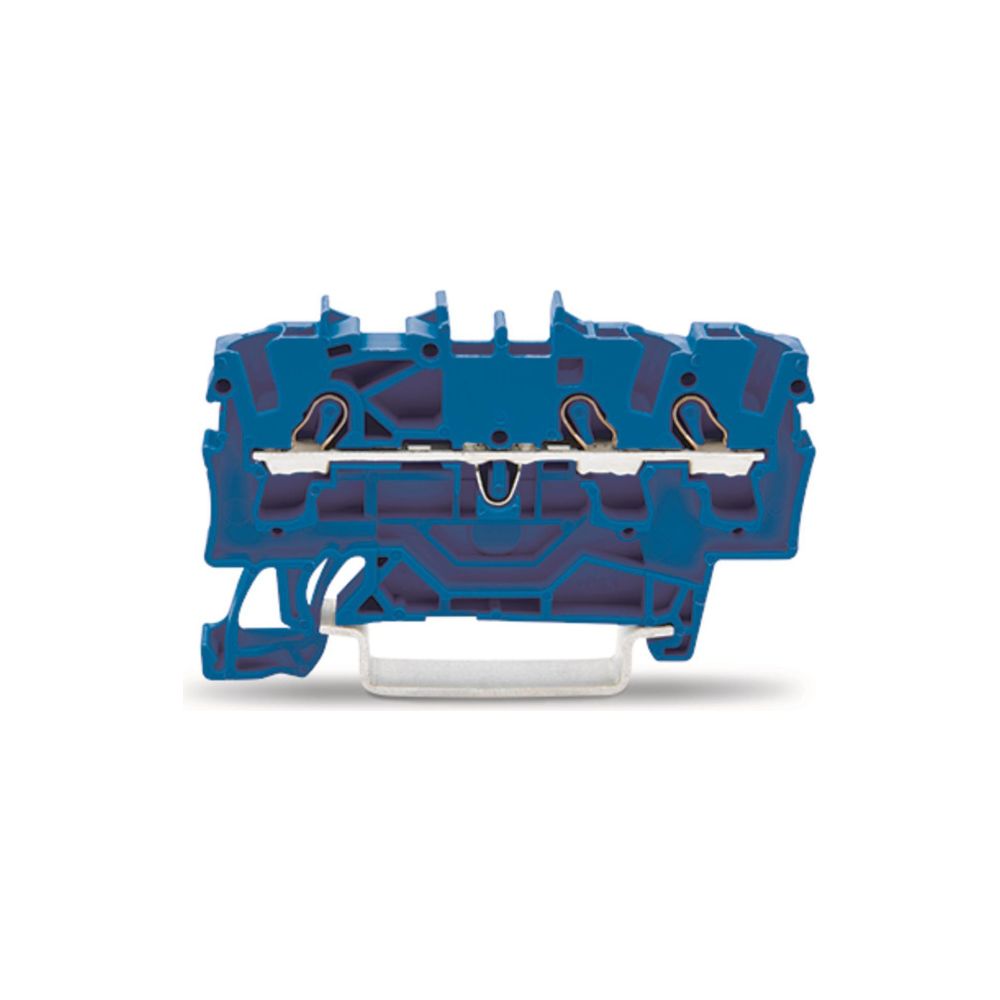

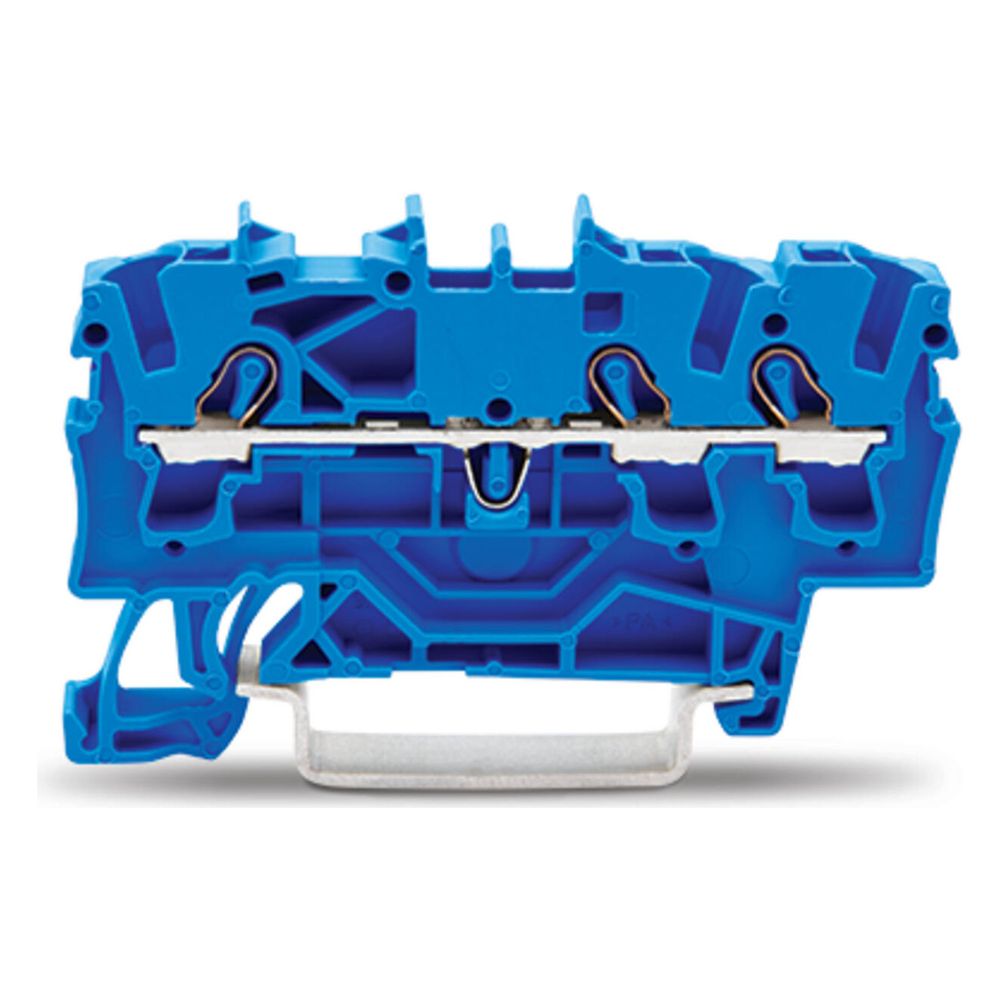

Wago 3-Leiter-Durchgangsklemme TOPJOB S 2002-1304, 2,5mm2, 800V, 24A, Blau
Die 3-Leiter-Durchgangsklemme der Serie TOPJOB S ermöglicht eine effiziente und sichere elektrische Verbindung in Industrie- und Gebäudeanwendungen. Dank der Push-in CAGE CLAMP Technologie lassen sich starre Leiter sowie feindrähtige Leiter mit Aderendhülse direkt stecken. Das System ist für eine Bemessungsspannung von 800 V sowie einen Bemessungsstrom von 24 A ausgelegt und bietet hohe Flexibilität bei der Verdrahtung.
Anschlusstechnik und Montage
Die Klemme ist für Leiterquerschnitte von 0,25 mm² bis 4 mm² konzipiert, wobei die exakten Werte von der Leiterart abhängen. Die Montage erfolgt auf einer 35 mm Tragschiene. Für feindrähtige Leiter ohne Aderendhülse kann ein Betätigungswerkzeug genutzt werden. Die kompakte Bauweise mit einer Breite von 5,2 mm unterstützt eine platzsparende Installation in Schaltschränken und Verteilungen.
Sicherheit und Material
Das Gehäuse besteht aus robustem, thermoplastischem Polyamid, das der Brennbarkeitsklasse V0 entspricht. Die Klemme ist für eine Betriebstemperatur von bis zu 105 °C ausgelegt und für den Einsatz in bestimmten Ex-e-Bereichen zugelassen. Die blaue Farbgebung erleichtert die Identifikation innerhalb komplexer Schaltanlagen.
Die Durchgangsklemme überzeugt durch ihre universelle Einsetzbarkeit und die zuverlässige Federzuganschlusstechnik. Mit einer Bemessungsspannung von 800 V und einer Strombelastbarkeit von 24 A stellt sie eine leistungsfähige Lösung für moderne Elektroinstallationen dar. Die einfache Handhabung durch direktes Stecken spart Zeit bei der Montage, während die hochwertige Materialwahl eine dauerhafte Betriebssicherheit in anspruchsvollen Umgebungen sicherstellt.
Technische Daten
- Bemessungsspannung: 800 V
- Bemessungsstrom: 24 A
- Anschlussart: Federzuganschluss
- Leiterquerschnitt: 0,25 - 4 mm²
- Anzahl Klemmstellen: 3
- Montageart: Tragschiene 35 mm

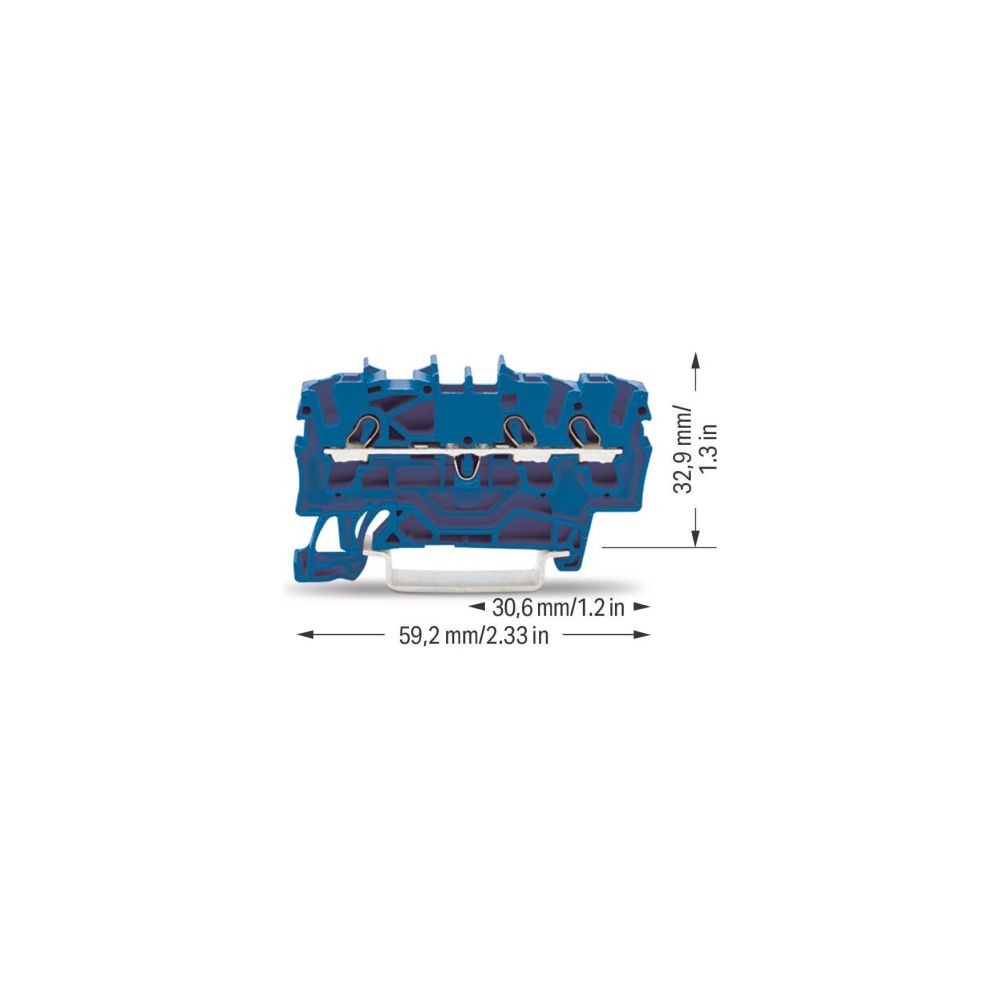

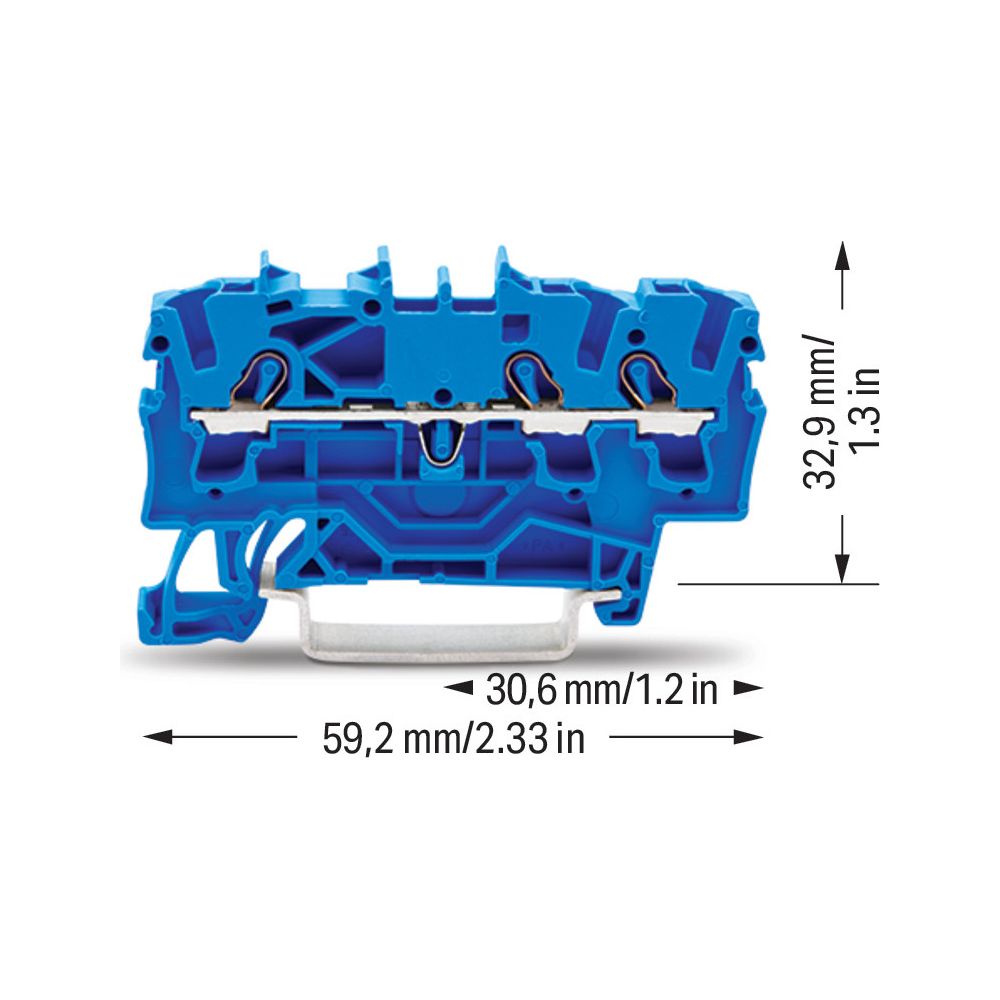

- Breite: 5,2 mm
- Höhe: 59,2 mm
- Tiefe: 32,9 mm
- Betriebstemperatur: 105 °C
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,75 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,25 - 4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,25 - 2,5 |
| Anschluss | Federzuganschluss |
| Anzahl Brückeraufnahmen | 2 |
| Anzahl der Ebenen | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 3 |
| Artikelnummer | WAGO-2002-1304 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 24 |
| Beschriftungsebene | Mitten- / Seitliche Beschriftung |
| Betriebstemperatur | 105 |
| Brandlast | 0,113 |
| Breite | 5,2 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4017332999243 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | blau |
| Gesamte Anzahl der Potentiale | 1 |
| Gewicht | 6,2 |
| Gewicht | 0,665 kg |
| Höhe | 59,2 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 3 |
| Klemmstellen je Etage | 3 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 0,75 |
| QS eindrähtig | 0,75 |
| QS feindrähtig | 0,25 |
| QS mehrdrähtig | 0,25 |
| Tiefe | 32,9 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
