Beschreibung

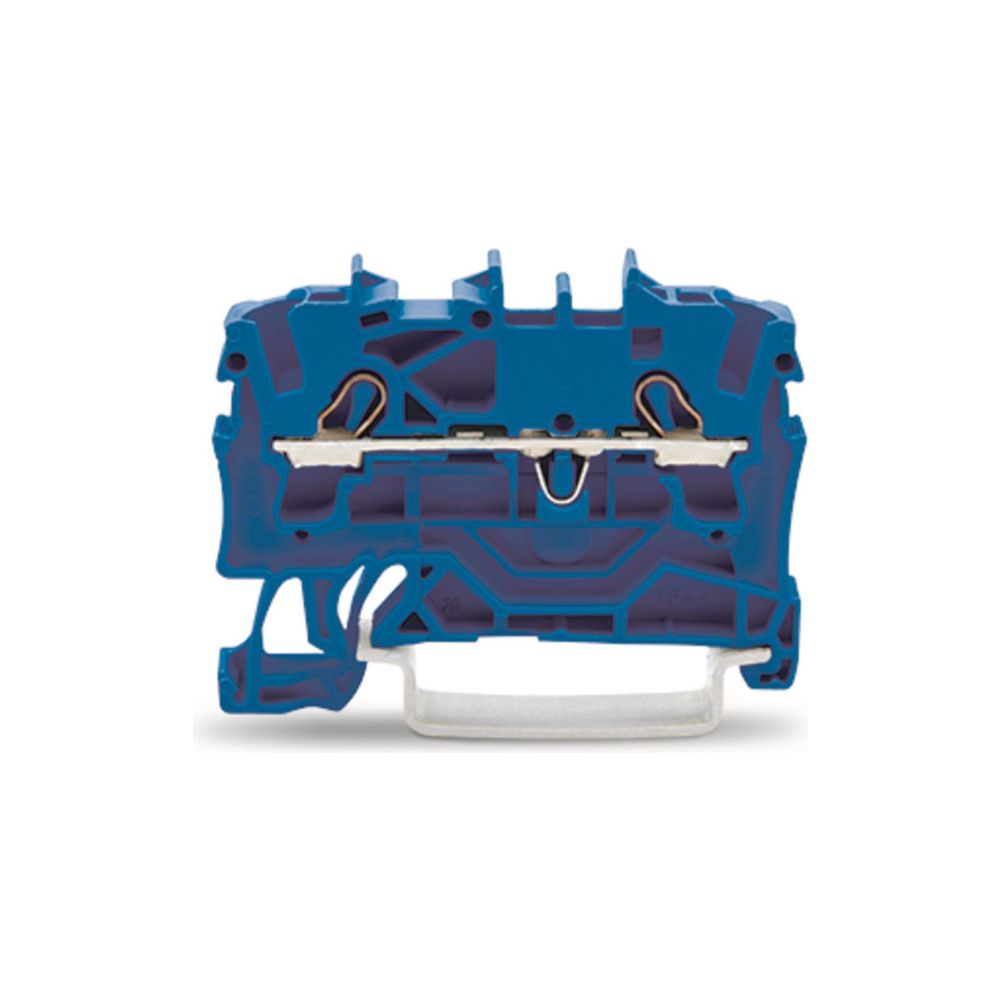

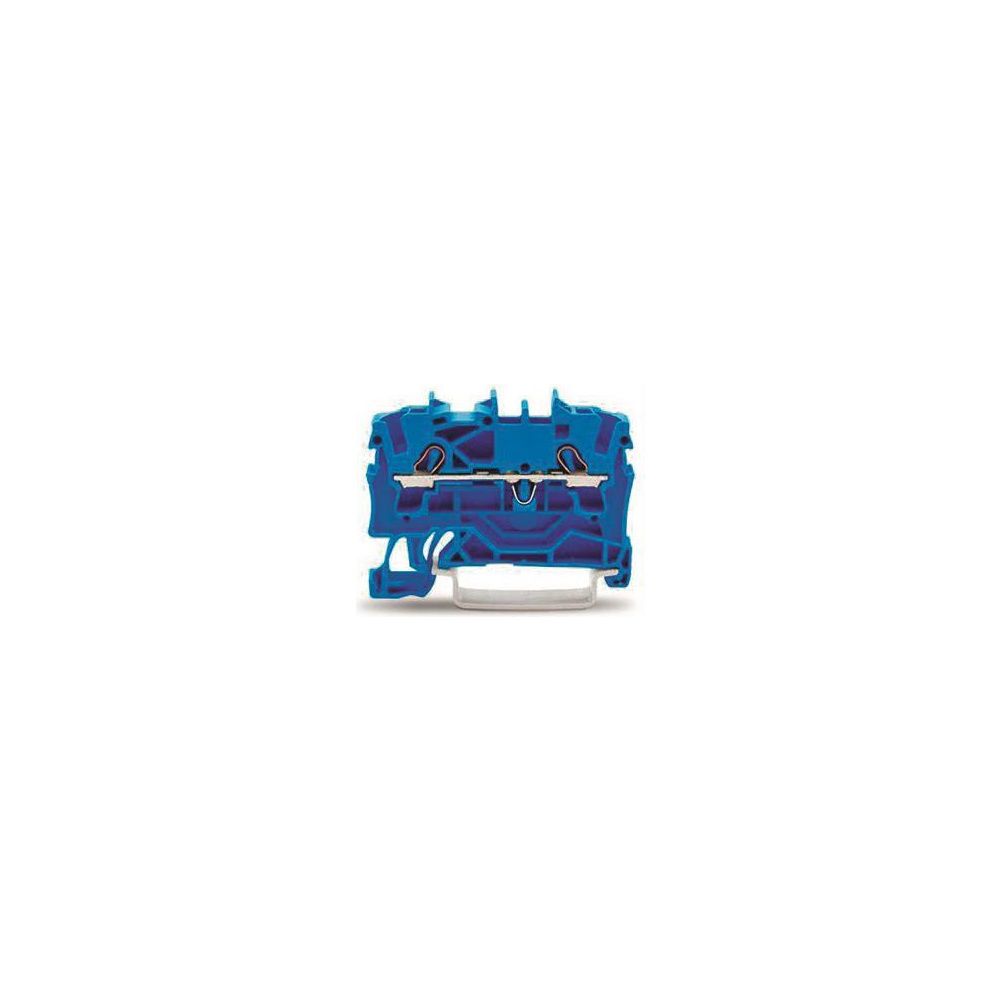

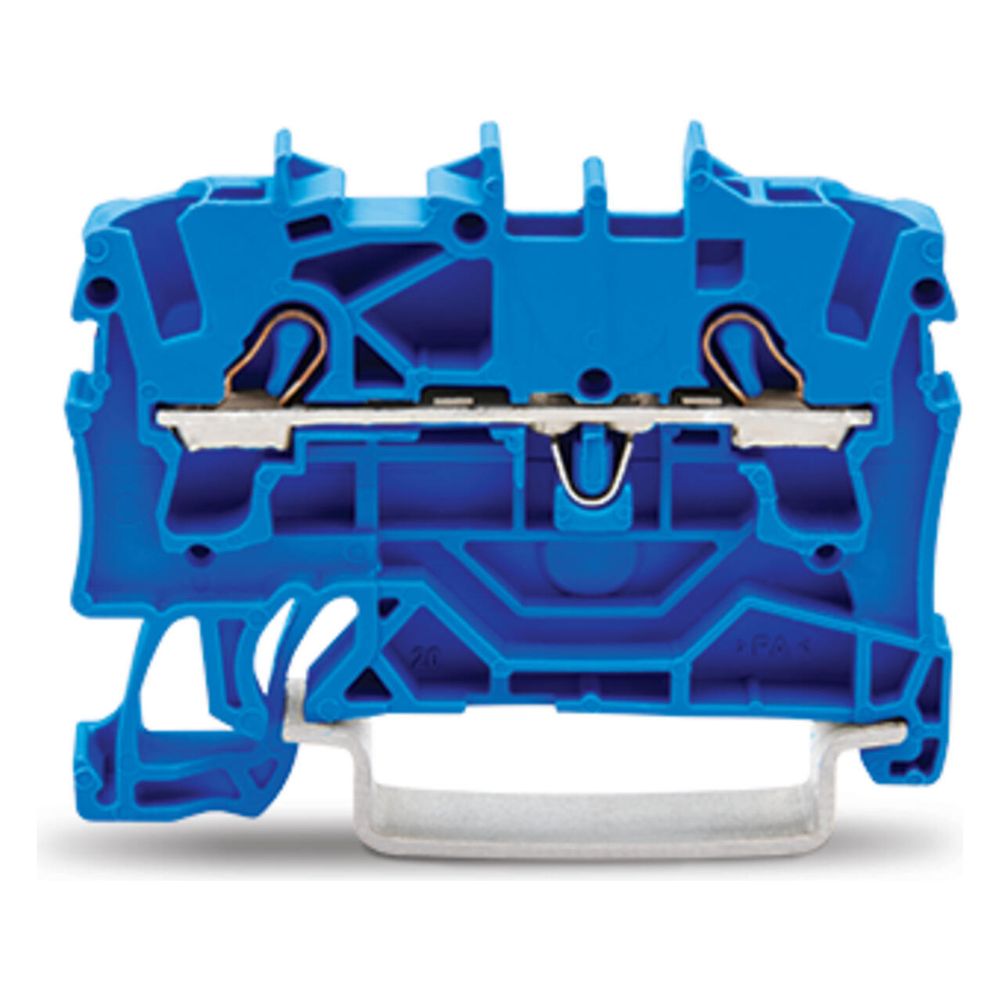

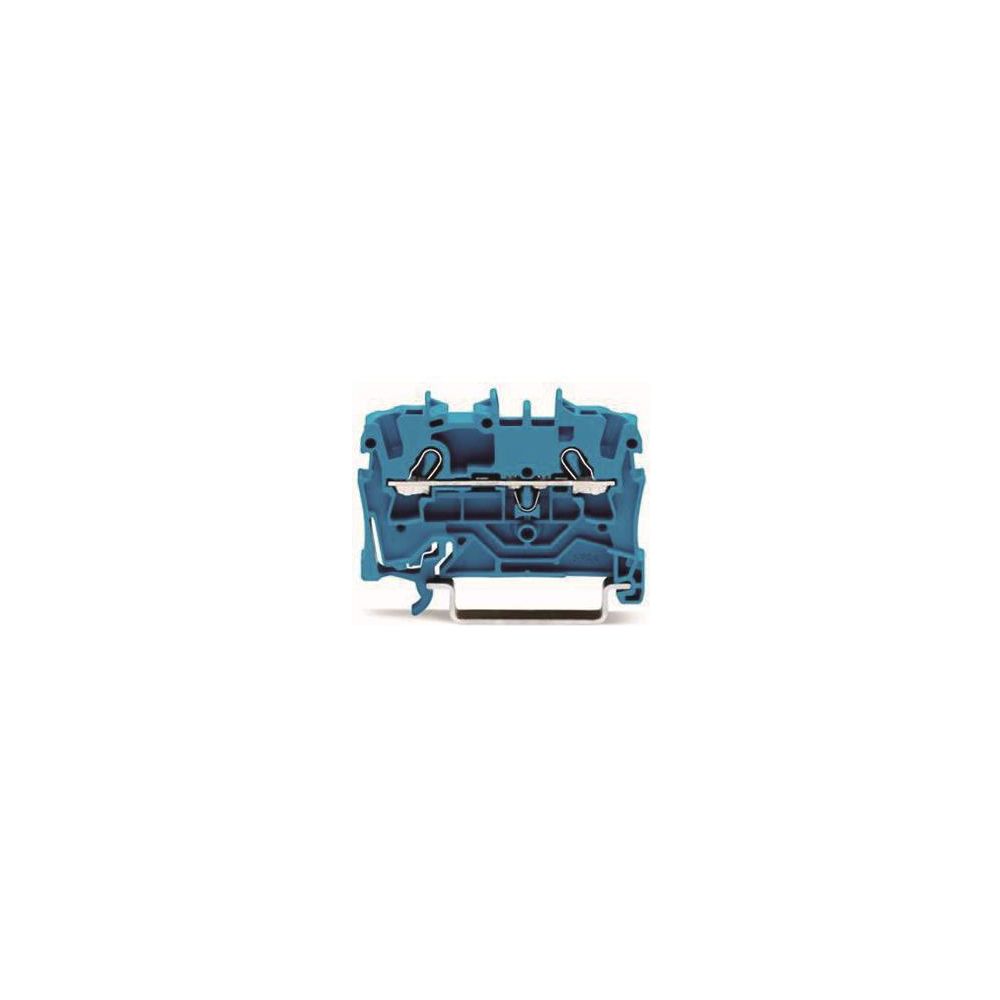

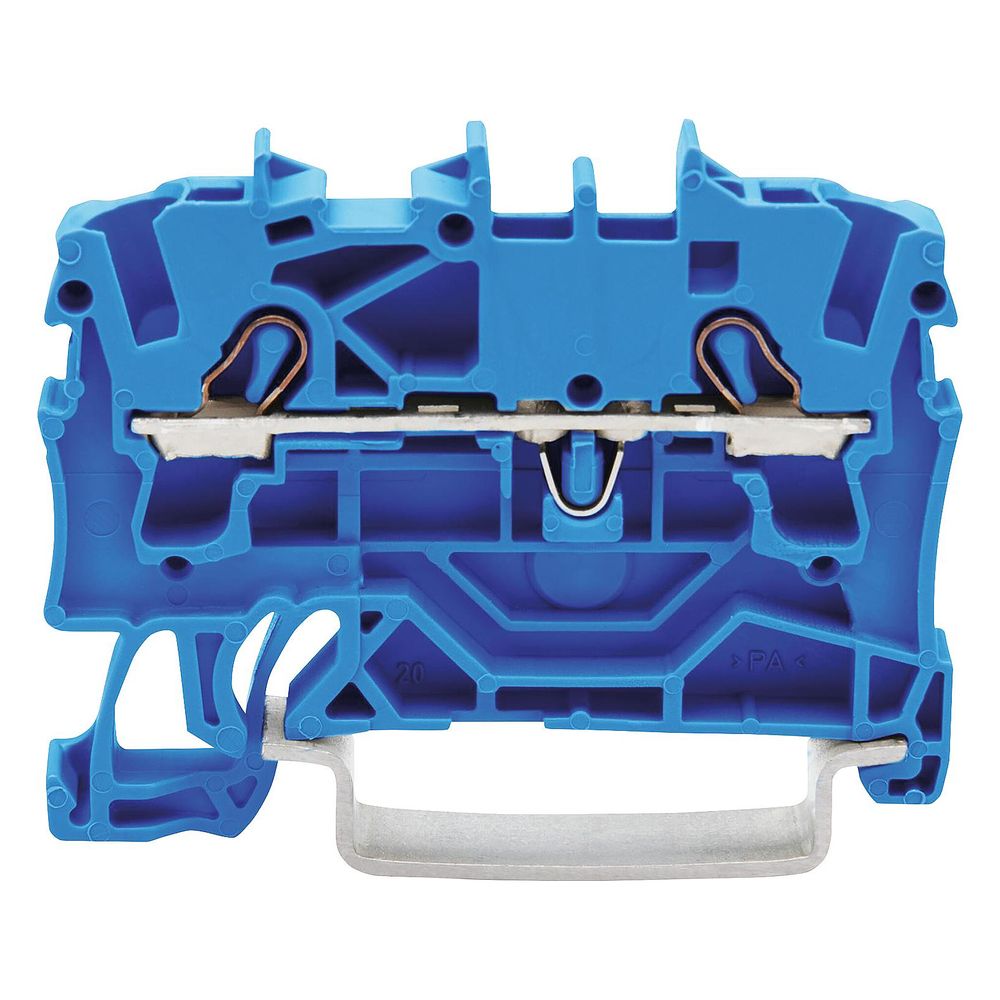

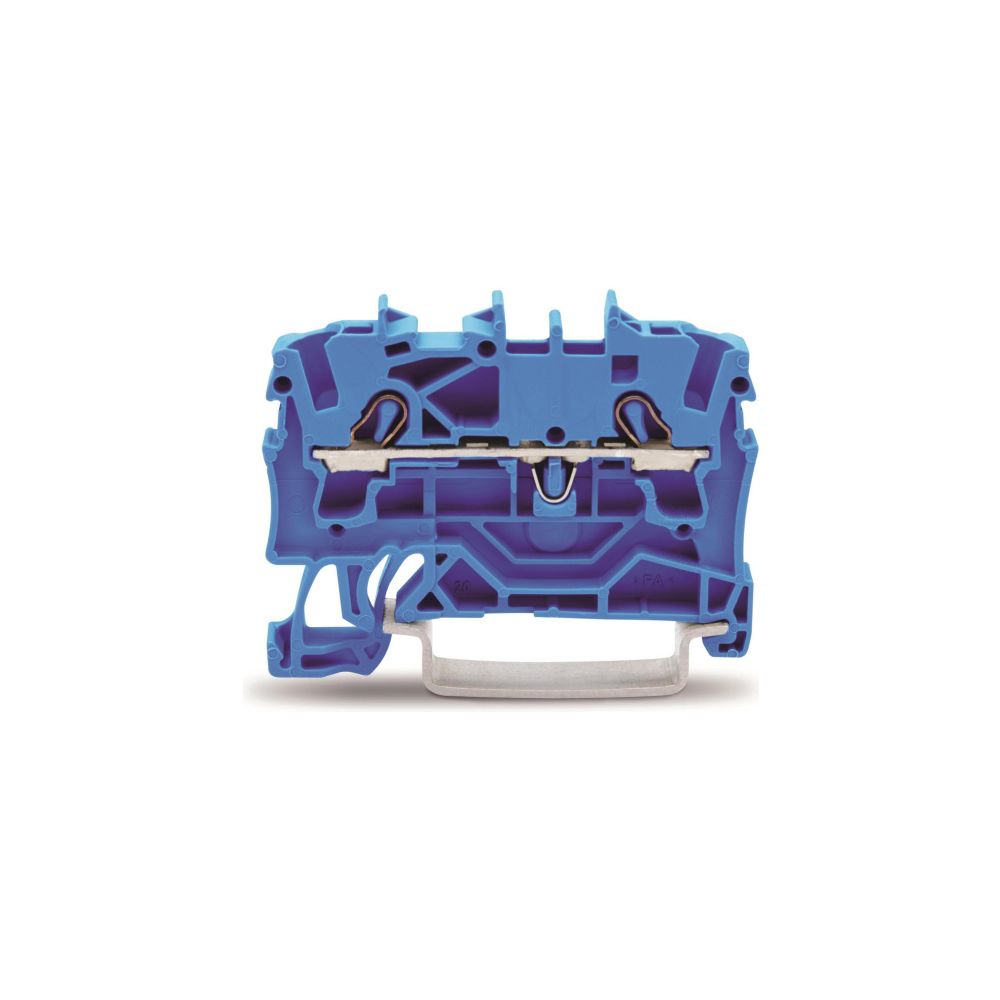

Wago Durchgangsklemme TOPJOB S 2002-1204, 0,25-4mm2, Blau
Die blaue 2-Leiter-Durchgangsklemme der Serie TOPJOB S von Wago ermöglicht eine effiziente elektrische Verbindung in Industrie- und Gebäudeanwendungen. Dank der Push-in CAGE CLAMP Technologie lassen sich starre Leiter sowie feindrähtige Leiter mit Aderendhülse direkt und werkzeuglos stecken. Das System ist für Leiterquerschnitte von 0,25 mm² bis 4 mm² ausgelegt und für den Einsatz in explosionsgefährdeten Bereichen gemäß Ex e zugelassen.
Anschlusstechnik und Montage
Die Klemme ist für die Montage auf Tragschienen der Bauform TH35 konzipiert und zeichnet sich durch eine Baubreite von 5,2 mm aus. Der elektrische Anschluss erfolgt über zwei Klemmstellen. Für die Installation ist eine Abisolierlänge von 10 bis 12 mm erforderlich. Die Betätigung der Klemmstellen erfolgt bei Bedarf über ein Betätigungswerkzeug. Das Gehäuse besteht aus robustem Polyamid der Brennbarkeitsklasse V0.
Die Durchgangsklemme bietet hohe Zuverlässigkeit bei der Verdrahtung. Mit einer Bemessungsspannung von 800 V und einem Bemessungsstrom von 24 A eignet sie sich für anspruchsvolle elektrische Installationen. Die Konstruktion ermöglicht eine Betriebstemperatur von bis zu 105 °C, was einen sicheren Einsatz in verschiedensten Umgebungen unterstützt.
Technische Daten
- Bemessungsspannung: 800 V
- Bemessungsstrom: 24 A
- Nennquerschnitt: 2,5 mm²
- Leiterquerschnitt: 0,25 - 4 mm²
- Anschlussart: Federzuganschluss
- Anzahl der Klemmstellen: 2

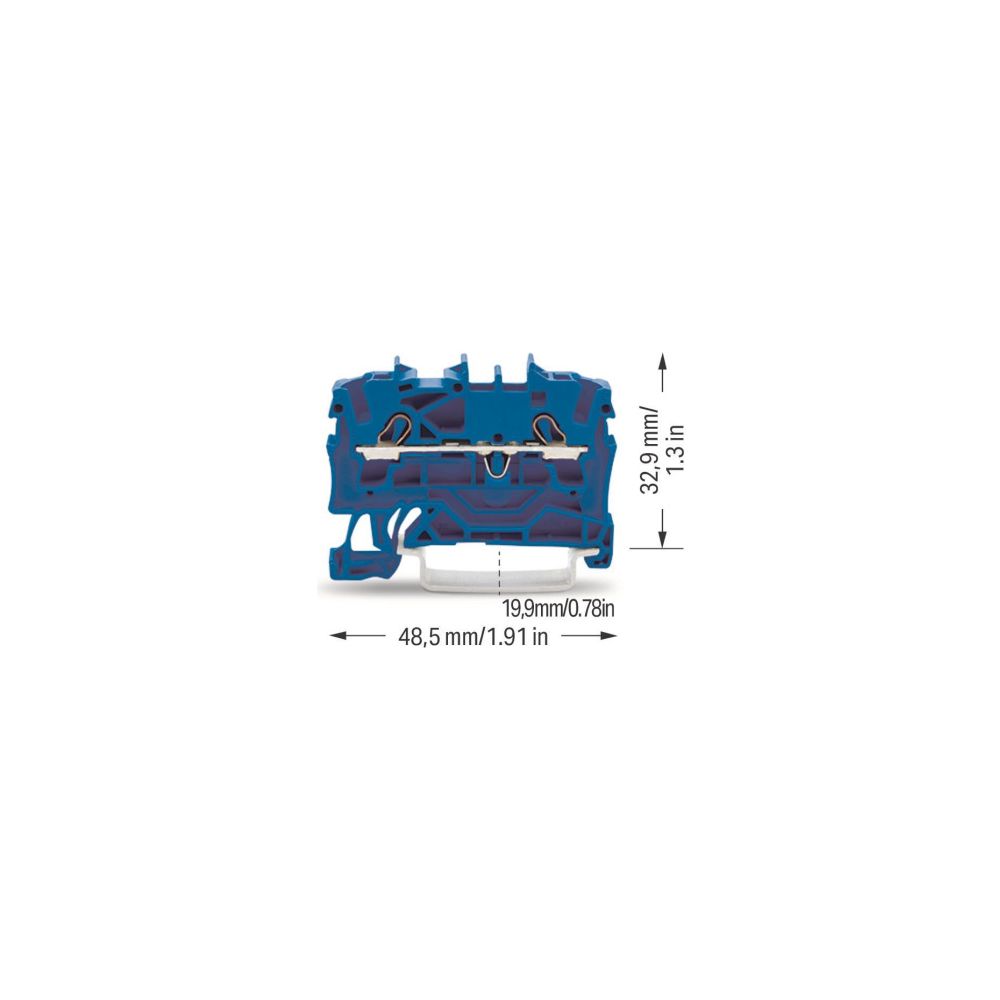

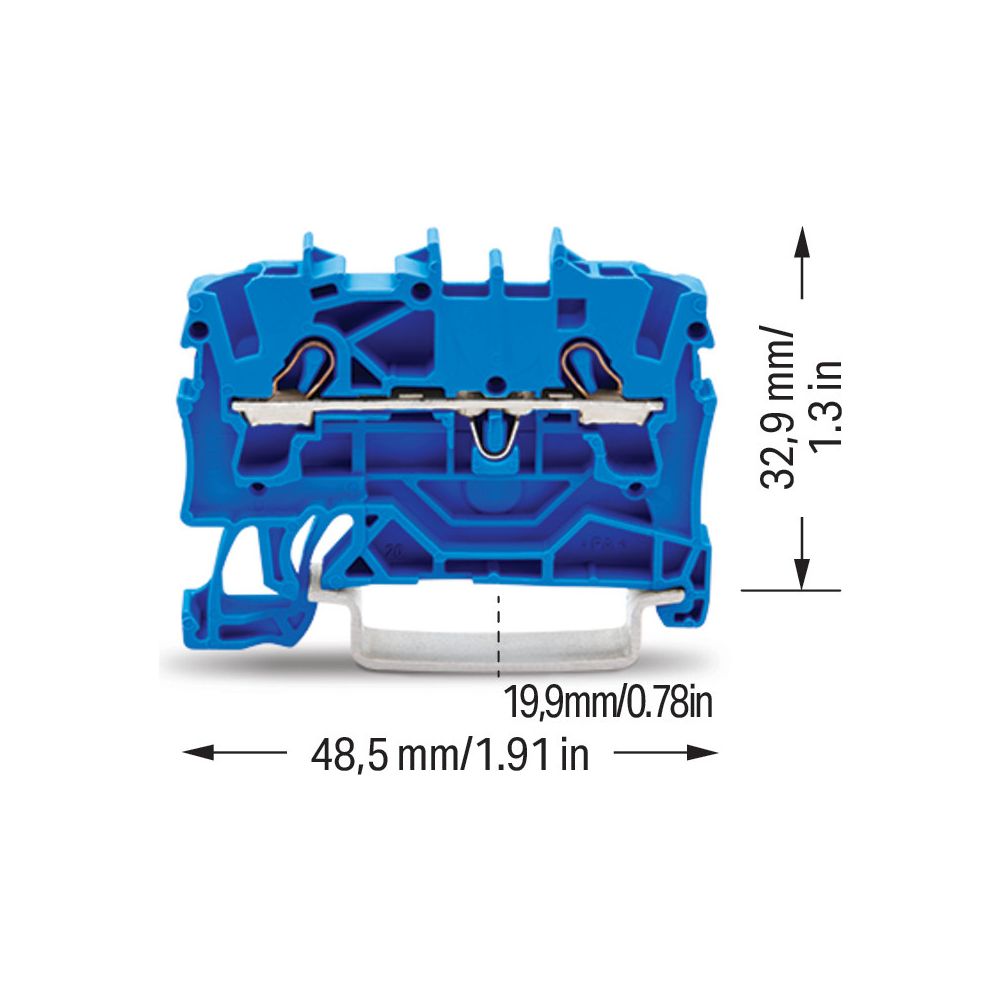

- Breite: 5,2 mm
- Höhe: 48,5 mm
- Tiefe: 32,9 mm
- Montageart: Tragschiene TH35
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt | 0,25;4 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1;2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,25;4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,25 - 2,5 |
| Anschluss | Federzuganschluss |
| Anzahl Brückeraufnahmen | 2 |
| Anzahl der Ebenen | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen | 2 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anzahl der Potenziale | 1 |
| Artikelnummer | WAGO-2002-1204 |
| Ausführung | 2-Leiter EX e II |
| Ausführung des elektrischen Anschlusses | Push- |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 24 |
| Beschriftungsebene | Mitten- / Seitliche Beschriftung |
| Betriebstemperatur | 105 |
| Brandlast | 0,098 |
| Breite | 5,2 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4017332999175 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | blau |
| Gesamte Anzahl der Potentiale | 1 |
| Gewicht | 4,9 |
| Gewicht | 0,55 kg |
| Höhe | 48,5 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff | Polyamid |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 2 |
| Klemmstellen je Etage | 2 |
| Montage | Tragschiene |
| Montageart | Hutschiene TH35 |
| Nennquerschnitt | 2,5 |
| QS Aderendhülse | 0,75 |
| QS eindrähtig | 0,75 |
| QS feindrähtig | 0,25 |
| QS mehrdrähtig | 0,25 |
| Tiefe | 48,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
