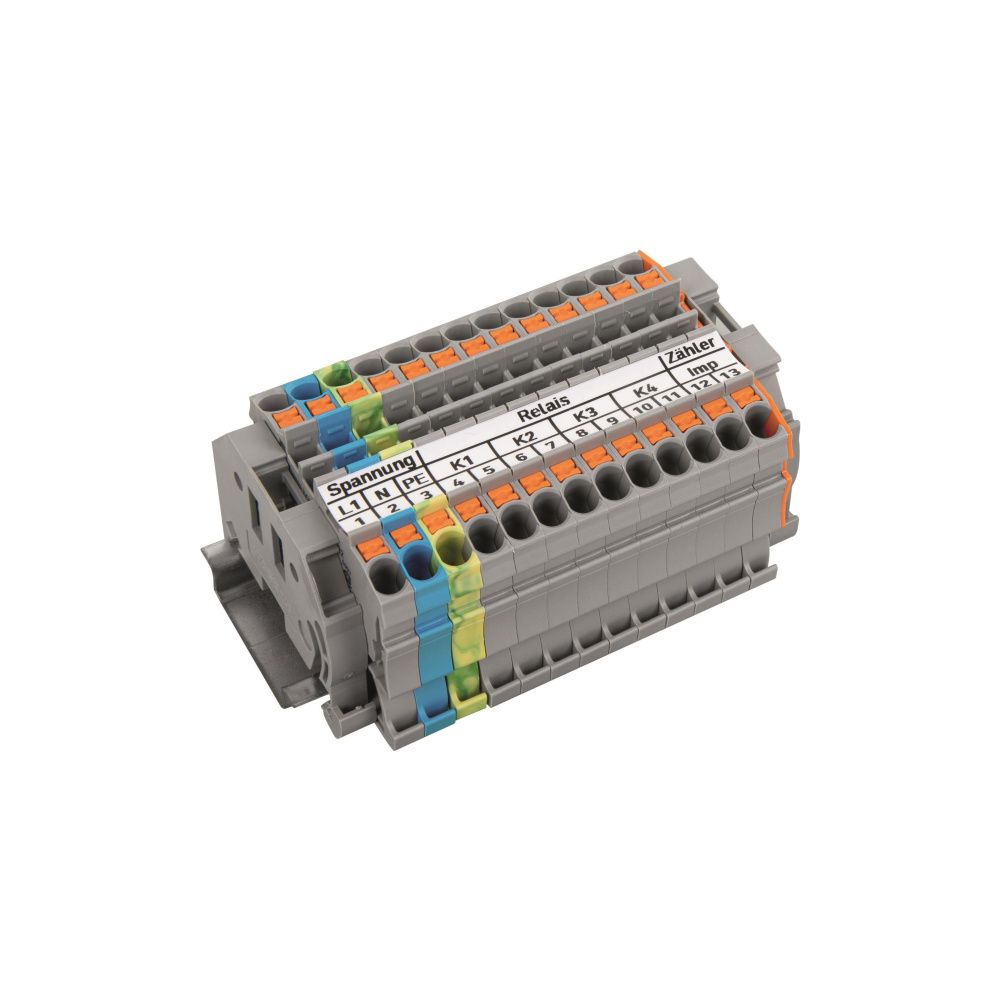

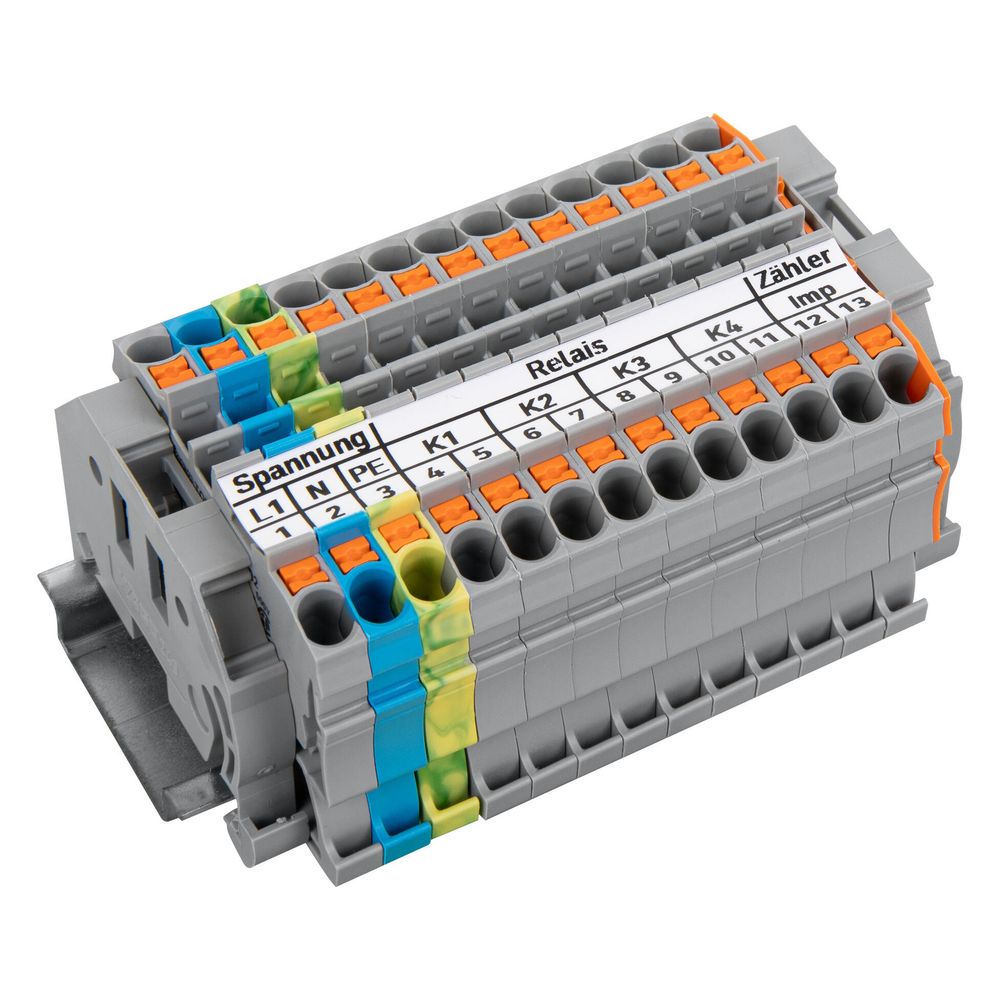

Wago Relaisklemmenleiste 821-501, 800V 24A, Polyamid, mehrfarbig

Diese mehrfarbige Relaisklemmenleiste dient als zentrale Schnittstelle für die normgerechte Anbindung von Einspeiseanlagen an das Stromnetz. Sie wurde speziell für die Anforderungen des Erneuerbaren-Energie-Gesetzes entwickelt, um eine Fernsteuerbarkeit von PV-Anlagen oder BHKWs zu ermöglichen. Die Installation erfolgt effizient auf einer Hutschiene TH35.

Normgerechte Anbindung nach EEG

Die Klemmenleiste fungiert als standardisierte Anschlussstelle zwischen Steuergerät und Einspeiseanlage. Durch die Ausführung als Federzuganschluss wird eine schnelle Montage ermöglicht, die den geltenden technischen Anschlussbedingungen entspricht. Das Gehäuse aus robustem Polyamid ist für einen weiten Betriebstemperaturbereich von -60 bis 105 °C ausgelegt und erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL 94.

Vielseitige Anschlussmöglichkeiten

Mit insgesamt 26 Klemmstellen auf einer Ebene bietet das Bauteil Flexibilität bei der Verdrahtung. Es ist für Kupferleiter mit Querschnitten von 0,25 bis 4 mm² geeignet und für den Einsatz in explosionsgefährdeten Bereichen der Kategorie Ex e zugelassen. Die Konstruktion erfordert keine zusätzliche Abschlussplatte und ist für den professionellen Anlagenbau optimiert.

Die Klemmenleiste überzeugt durch eine elektrische Belastbarkeit von 24 A bei einer Bemessungsspannung von 800 V. Dank der Federzugtechnik und der Eignung für verschiedene Leiterarten stellt sie eine Lösung für den normkonformen Anlagenbau dar. Die kompakte Bauweise und die robuste Materialwahl aus Thermoplast unterstützen eine dauerhafte Funktion in anspruchsvollen Betriebsumgebungen.

Technische Daten

• Bemessungsspannung: 800 V
• Bemessungsstrom: 24 A
• Anzahl Klemmstellen: 26
• Leiterquerschnitt eindrähtig: 0,25 - 4 mm²
• Leiterquerschnitt feindrähtig: 0,25 - 4 mm²
• Montageart: Hutschiene TH35
• Betriebstemperatur: -60 - 105 °C
• Brennbarkeitsklasse: V0
• Explosionsgeprüfte Ausführung: Ja
• Breite: 80,4 mm
