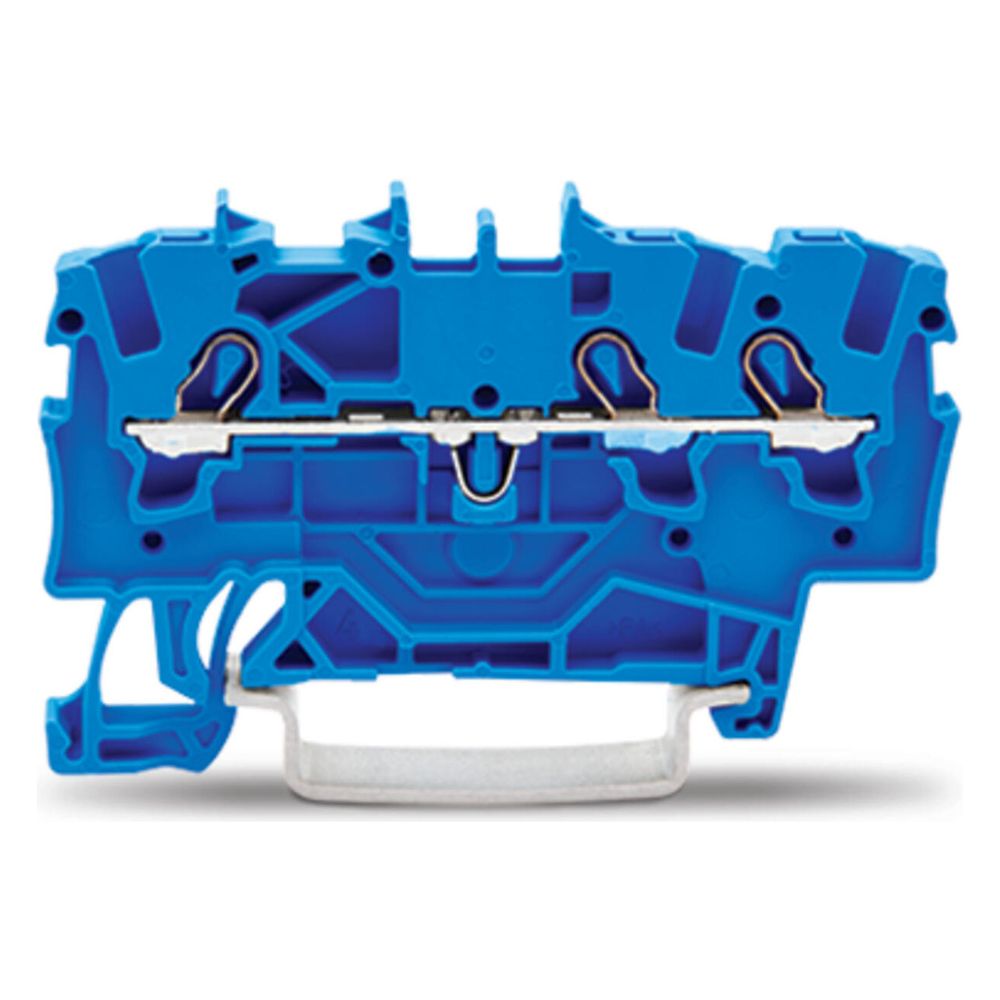

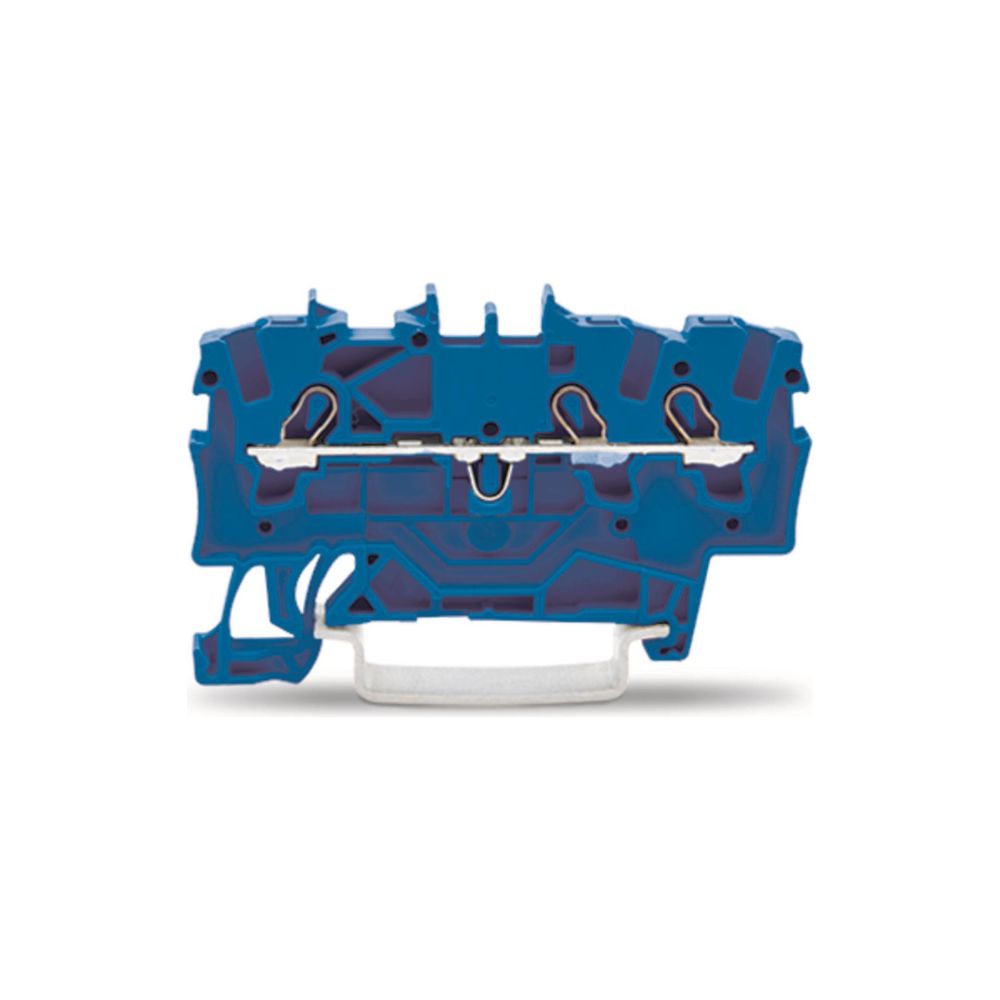

Wago 3-Leiter-Durchgangsklemme 2001 2001-1304, 1,5mm2, 800V, 18A, 4,2mm, Blau
Die 3-Leiter-Durchgangsklemme der Serie 2001 ermöglicht eine effiziente und sichere elektrische Verbindung in Industrie- und Gebäudeanwendungen. Ausgestattet mit der Push-in Federzugtechnik, erlaubt sie das direkte Stecken von Leitern mit ausreichender Knicksteifigkeit sowie feindrähtigen Leitern mit Aderendhülse ohne Werkzeug. Die kompakte Klemme ist für eine Bemessungsspannung von 800 V sowie einen Bemessungsstrom von 18 A ausgelegt.
Anschlusstechnik und Montage
Die Klemme ist für die Montage auf Tragschienen des Typs TH35 konzipiert und bietet drei Klemmstellen auf einer Ebene. Der elektrische Anschluss erfolgt über Federzugtechnik, wobei für den Leiteranschluss Abisolierlängen von 9 bis 11 mm vorgesehen sind. Die Klemme ist für Ex-e-Anwendungen geeignet und besteht aus einem robusten Thermoplast-Gehäuse mit der Brennbarkeitsklasse V0.
Die Durchgangsklemme bietet hohe Flexibilität bei der Leiterwahl, die je nach Ausführung von 0,25 mm² bis 2,5 mm² reicht. Mit einer Baubreite von lediglich 4,2 mm spart sie Platz auf der Hutschiene. Die Kombination aus der zuverlässigen Federzugtechnik für 18 A Nennstrom und der Eignung für explosionsgefährdete Bereiche macht sie zu einer vielseitigen Lösung für anspruchsvolle Verdrahtungsaufgaben.
Technische Daten
- Bemessungsspannung: 800 V
- Bemessungsstrom: 18 A
- Leiterquerschnitt eindrähtig: 0,5 - 2,5 mm²
- Leiterquerschnitt feindrähtig mit Aderendhülse: 0,75 - 1,5 mm²
- Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,25 - 2,5 mm²
- Leiterquerschnitt mehrdrähtig: 0,25 - 1,5 mm²
- Anzahl Klemmstellen: 3

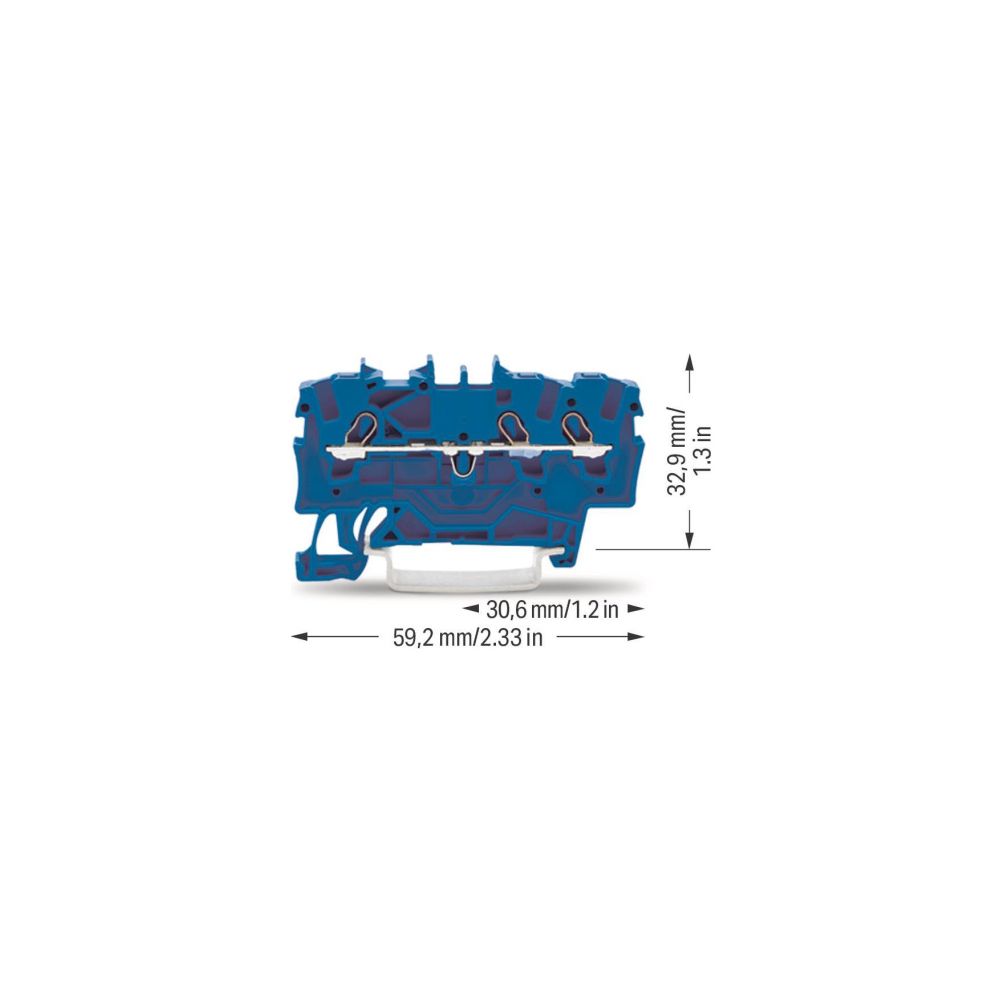

- Breite: 4,2 mm
- Höhe: 59,2 mm
- Tiefe: 32,9 mm
- Betriebstemperatur: 105 °C
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,75 - 1,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,25 - 2,5 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,25 - 1,5 |
| Anzahl Brückeraufnahmen | 2 |
| Anzahl der Ebenen | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 3 |
| Artikelnummer | WAGO-2001-1304 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 18 |
| Beschriftungsebene | Mitten- / Seitliche Beschriftung |
| Betriebstemperatur | 105 |
| Brandlast | 0,096 |
| Breite | 4,2 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4017332998635 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | blau |
| Gesamte Anzahl der Potentiale | 1 |
| Gewicht | 4,9 |
| Gewicht | 0,539 kg |
| Höhe | 59,2 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 3 |
| Montageart | Hutschiene TH35 |
| Tiefe | 32,9 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
