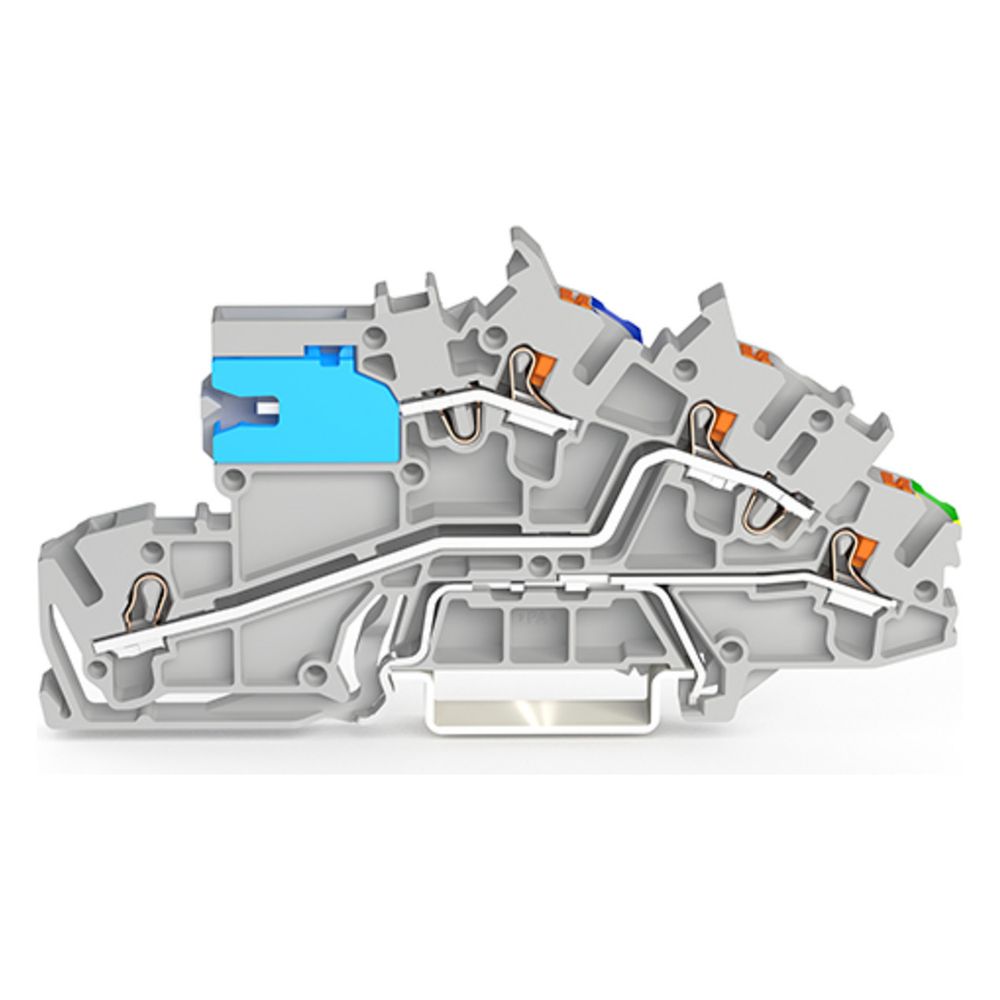

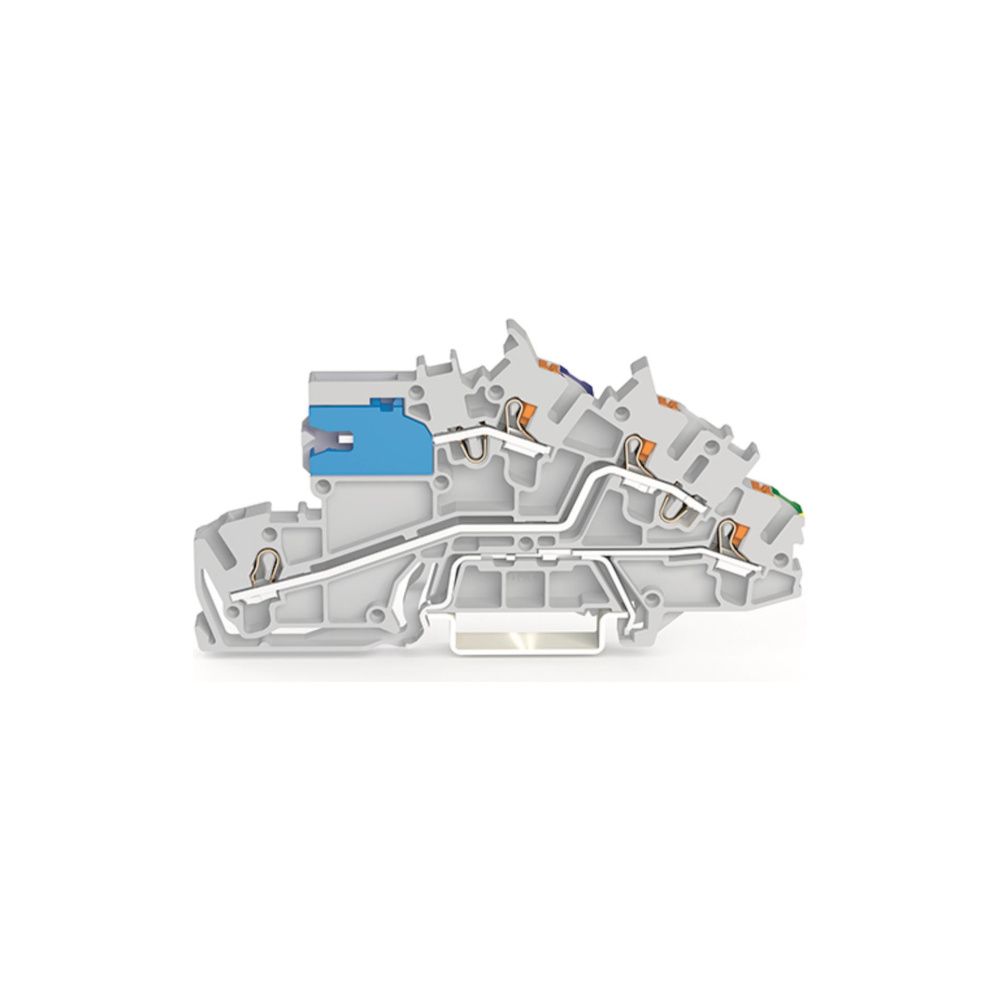

Wago Installationsetagenklemme 2203 2203-7541, 250V 29A, Polyamid, Grau

Die dreistufige Installationsetagenklemme der Serie 2203 ermöglicht eine effiziente Leitungsführung in der Elektroinstallation. Ausgestattet mit der Push-in CAGE CLAMP Anschlusstechnik, erlaubt sie den werkzeuglosen Anschluss starrer Leiter sowie feindrähtiger Leiter mit Aderendhülse durch direktes Stecken. Das System ist für eine Bemessungsspannung von 250 V sowie einen Bemessungsstrom von 29 A ausgelegt und bietet eine integrierte N-Trennschlitten- sowie PE-Funktion.

Anschlusstechnik und Flexibilität

Die Klemme ist für Leiterquerschnitte von 0,25 mm² bis 4 mm² konzipiert, wobei die genauen Werte von der jeweiligen Leiterart abhängen. Für eine sichere Kontaktierung ist eine Abisolierlänge von 11 bis 12 mm erforderlich. Die Federzuganschlüsse gewährleisten eine dauerhaft zuverlässige Verbindung. Dank der kompakten Bauweise mit einer Breite von 5,2 mm eignet sich das Bauteil ideal für die Montage auf Tragschienen des Typs TH35.

Material und Sicherheit

Das Gehäuse besteht aus grauem Polyamid, das der Brennbarkeitsklasse V0 nach UL 94 entspricht. Die Klemme ist für einen Betriebstemperaturbereich von -35 °C bis 85 °C ausgelegt und erfüllt die Anforderungen der Isolierstoffgruppe I. Zur individuellen Kennzeichnung der Stromkreise steht eine Mitten- und seitliche Beschriftungsebene zur Verfügung. Der Einsatz erfordert eine separate Abschlussplatte.

Diese Installationsetagenklemme überzeugt durch ihre hohe Funktionalität bei der Verteilung von Neutralleiter, Phase und Schutzleiter auf drei Ebenen. Mit einer Bemessungsspannung von 250 V und einer Strombelastbarkeit von 29 A bietet sie eine robuste Lösung für anspruchsvolle Installationsaufgaben. Die Kombination aus werkzeugloser Anschlusstechnik und der kompakten Bauform auf Hutschiene TH35 sorgt für eine zeitsparende und übersichtliche Verdrahtung in Schaltschränken und Verteilern.

Technische Daten

• Bemessungsspannung: 250 V
• Bemessungsstrom: 29 A
• Anzahl der Ebenen: 3
• Anschlussart: Federzuganschluss
• Leiterquerschnitt eindrähtig: 0,75 - 4 mm²
• Leiterquerschnitt feindrähtig mit Aderendhülse: 0,75 - 2,5 mm²
• Montageart: Hutschiene TH35

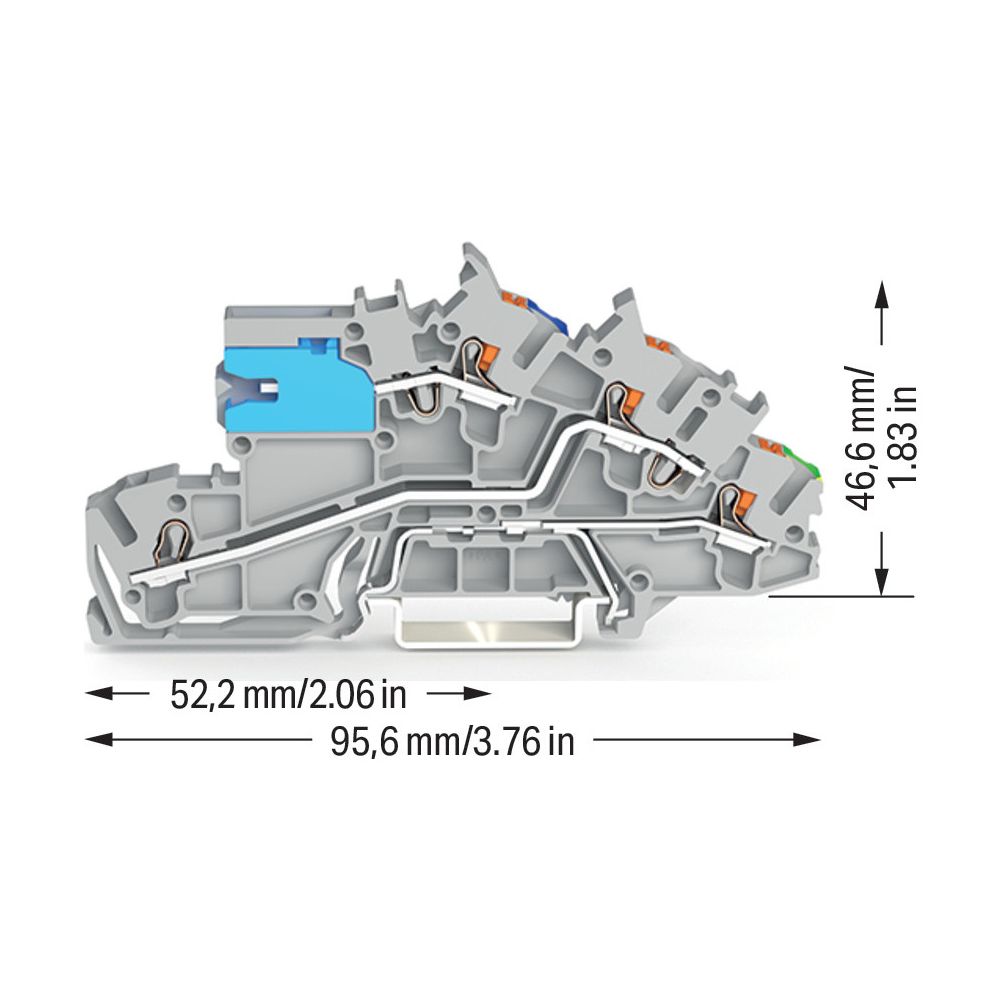

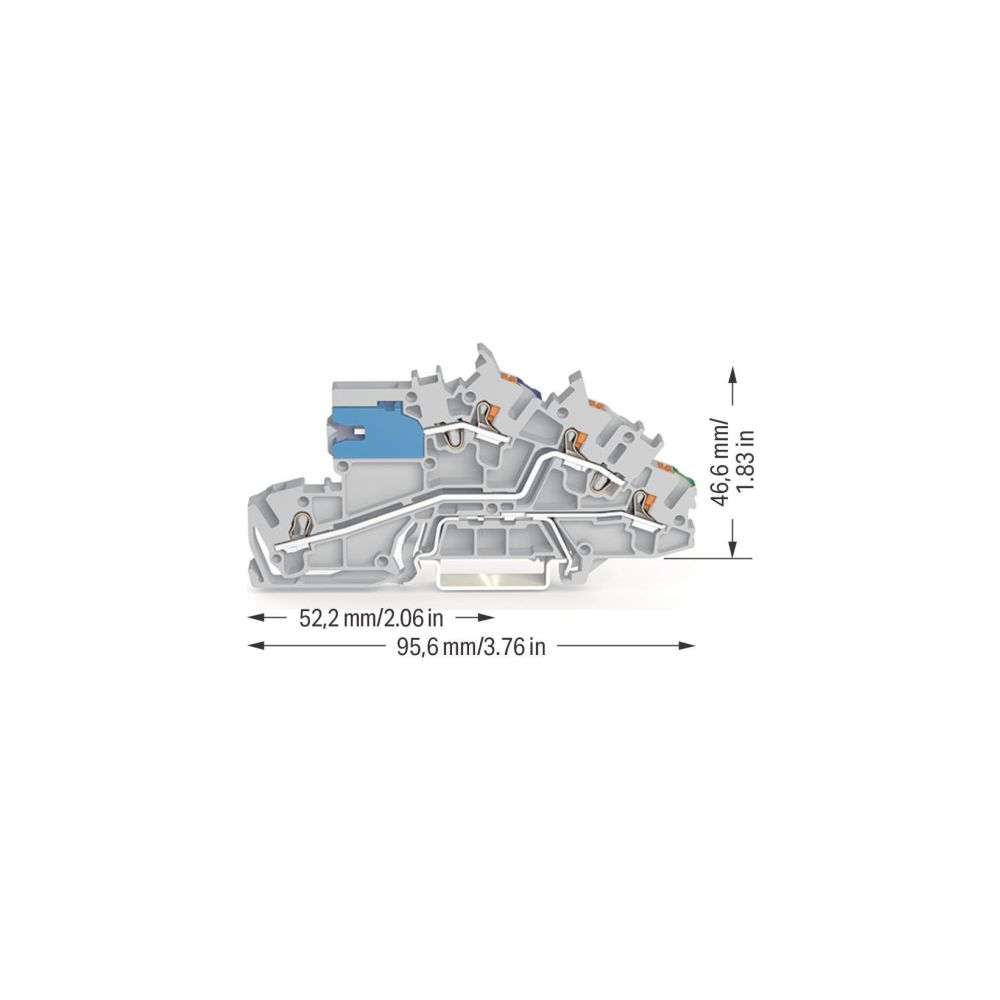

• Breite: 5,2 mm
• Höhe: 95,6 mm
• Tiefe: 46,6 mm
