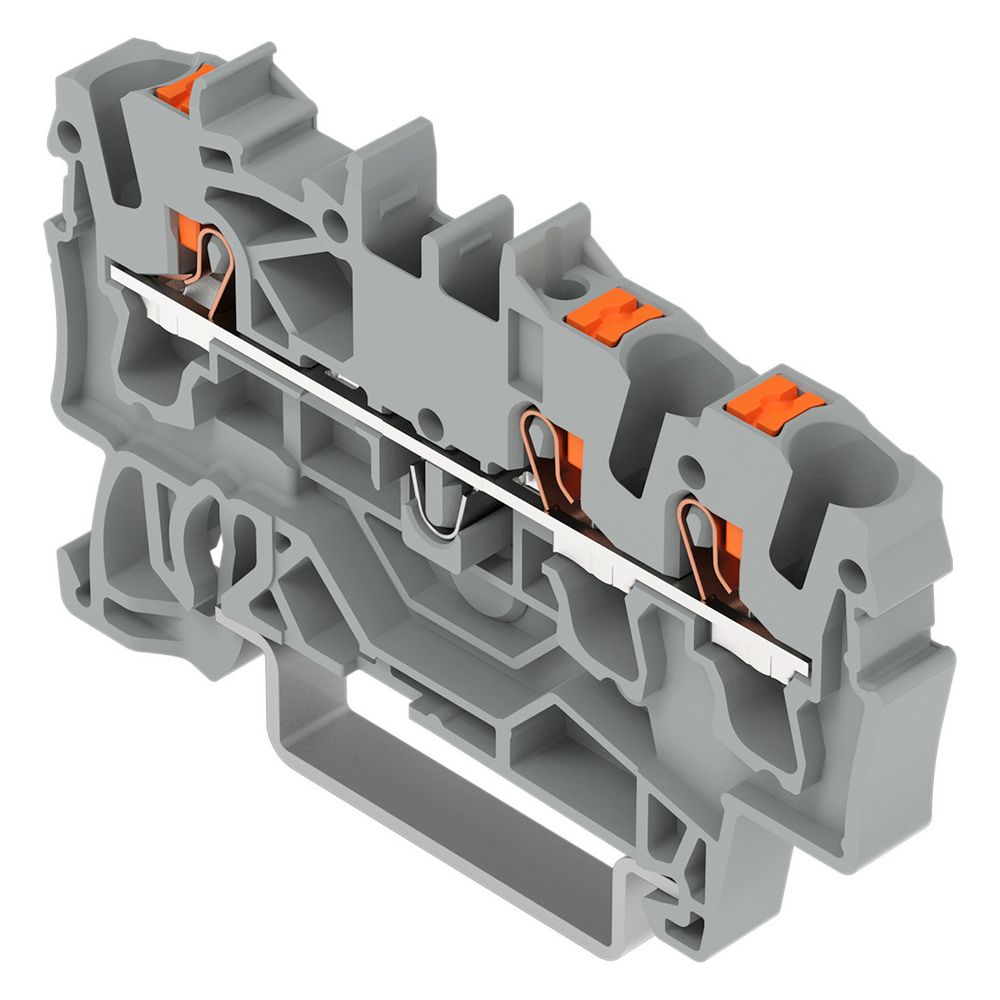

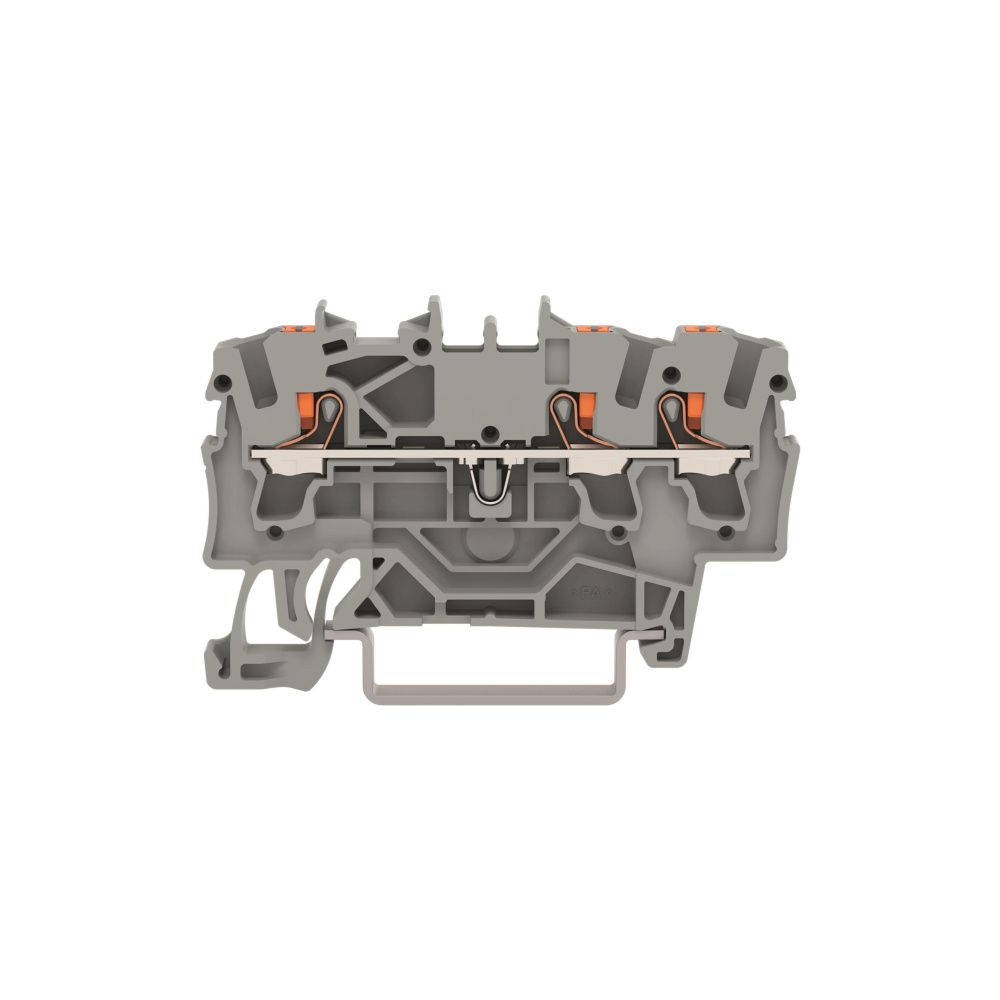

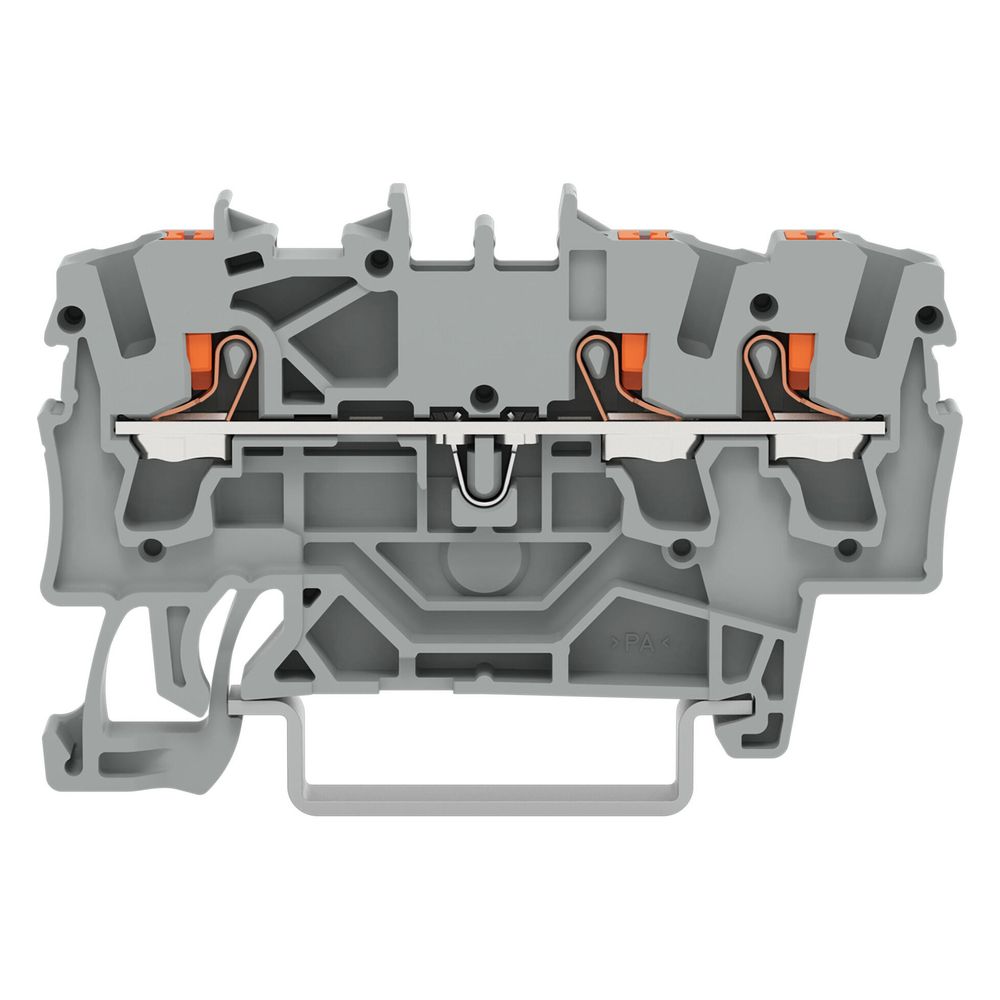

Wago 3-Leiter-Durchgangsklemme TOPJOB S 2202-1301, 2,5mm2, grau

Die 3-Leiter-Durchgangsklemme der Serie TOPJOB S von Wago ermöglicht eine zuverlässige elektrische Verbindung in Industrieanwendungen sowie in der modernen Gebäudeinstallation. Ausgestattet mit der Push-in CAGE CLAMP Technologie, erlaubt das System den direkten Anschluss starrer Leiter sowie feindrähtiger Leiter mit Aderendhülse ohne Werkzeug. Die Betätigung erfolgt komfortabel über einen integrierten Drücker.

Anschlusstechnik und Montage

Die Reihenklemme ist für Leiterquerschnitte von 0,25 mm² bis 4 mm² ausgelegt und bietet drei Klemmstellen auf einer Ebene. Für den Anschluss ist eine Abisolierlänge von 10 bis 12 mm erforderlich. Die Montage erfolgt auf Tragschienen der Bauform TH35. Das Gehäuse aus Polyamid ist für eine Betriebstemperatur von bis zu 105 °C ausgelegt und entspricht der Brennbarkeitsklasse V0 nach UL 94. Zudem ist die Klemme für bestimmte Ex-Anwendungen in der Ausführung Ex e geeignet.

Technische Daten

• Bemessungsspannung: 800 V
• Bemessungsstrom: 24 A
• Leiterquerschnitt: 0,25 - 4 mm²
• Anschlussart: Federzuganschluss
• Anzahl Klemmstellen: 3

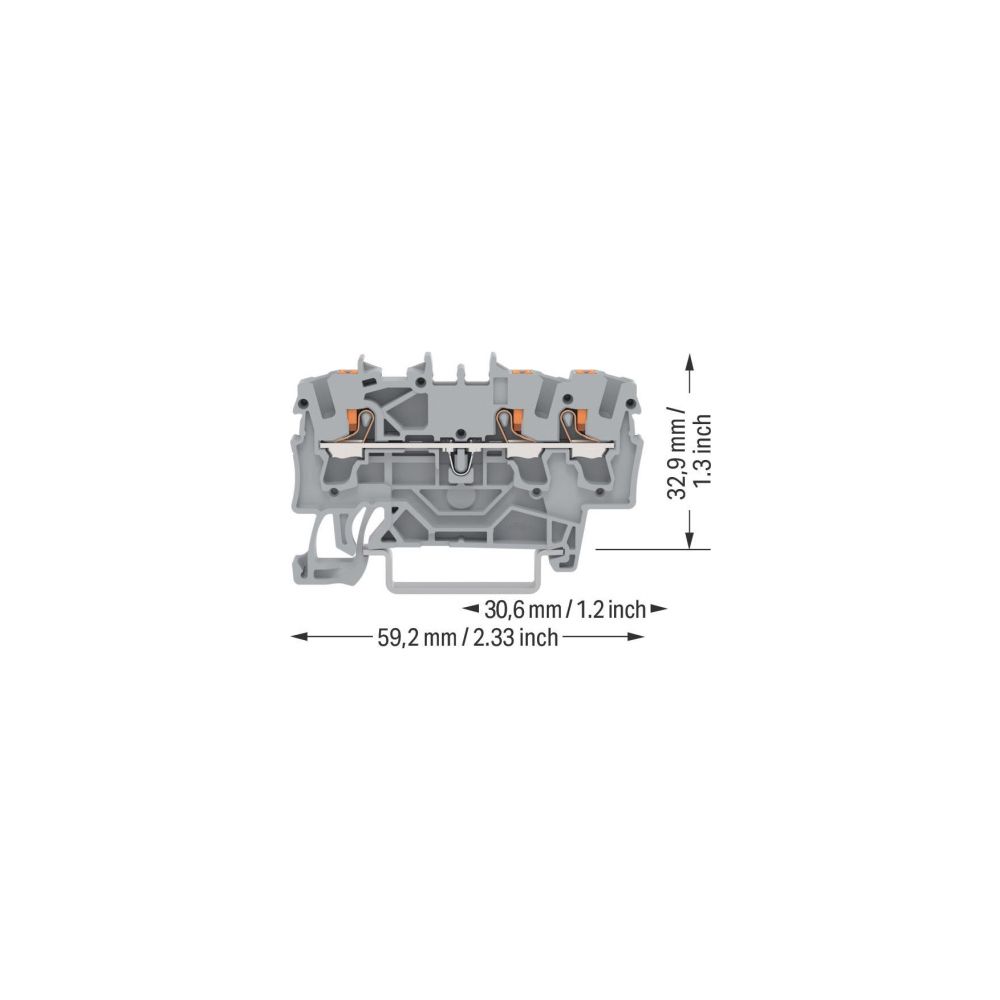

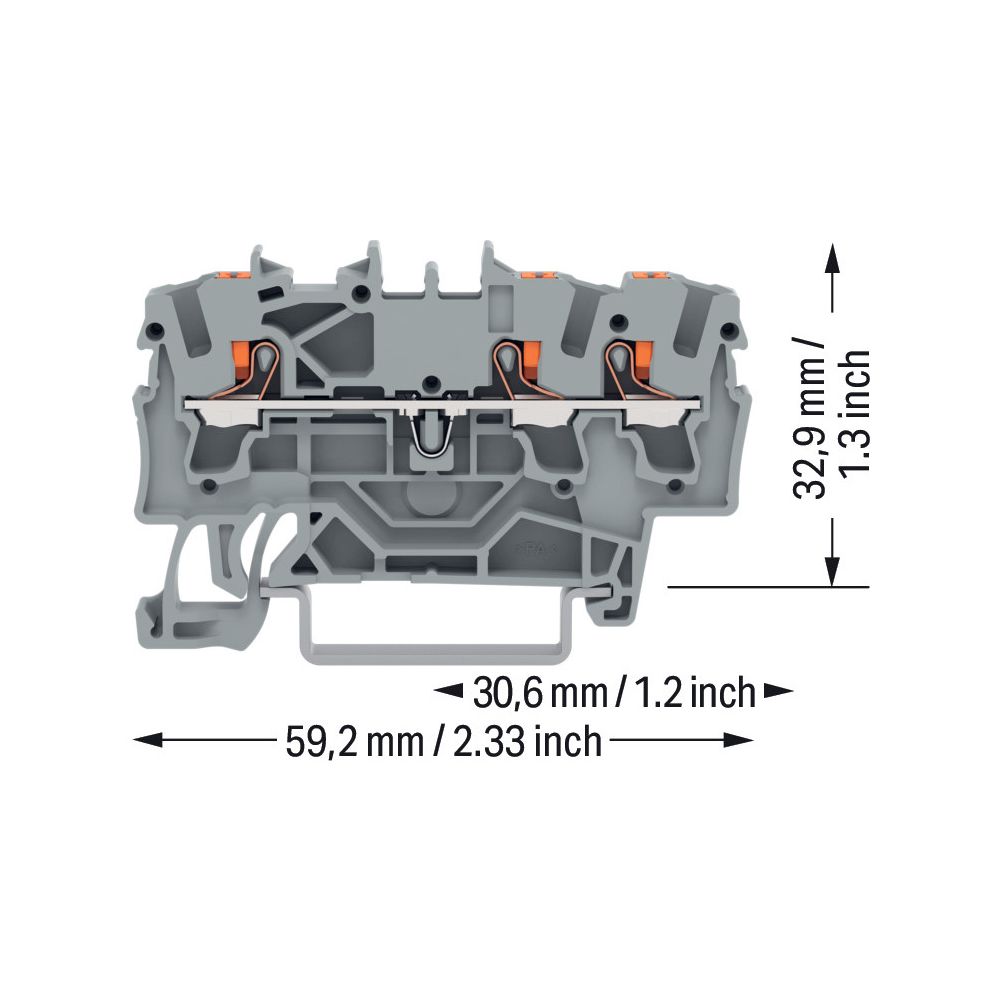

• Breite: 5,2 mm
• Höhe: 59,2 mm
• Tiefe: 32,9 mm
• Montageart: Tragschiene 35
• Farbe: Grau

Durch die kompakte Bauweise mit einer Breite von 5,2 mm eignet sich die Durchgangsklemme ideal für eine effiziente Potentialverteilung oder klassische Durchgangsverdrahtung. Die Kombination aus der Push-in CAGE CLAMP Anschlusstechnik und der einfachen Betätigung per Drücker sorgt für eine schnelle und sichere Montage. Mit einer Bemessungsspannung von 800 V und einem Bemessungsstrom von 24 A bietet das System eine robuste Lösung für anspruchsvolle Verdrahtungsaufgaben.
