Beschreibung

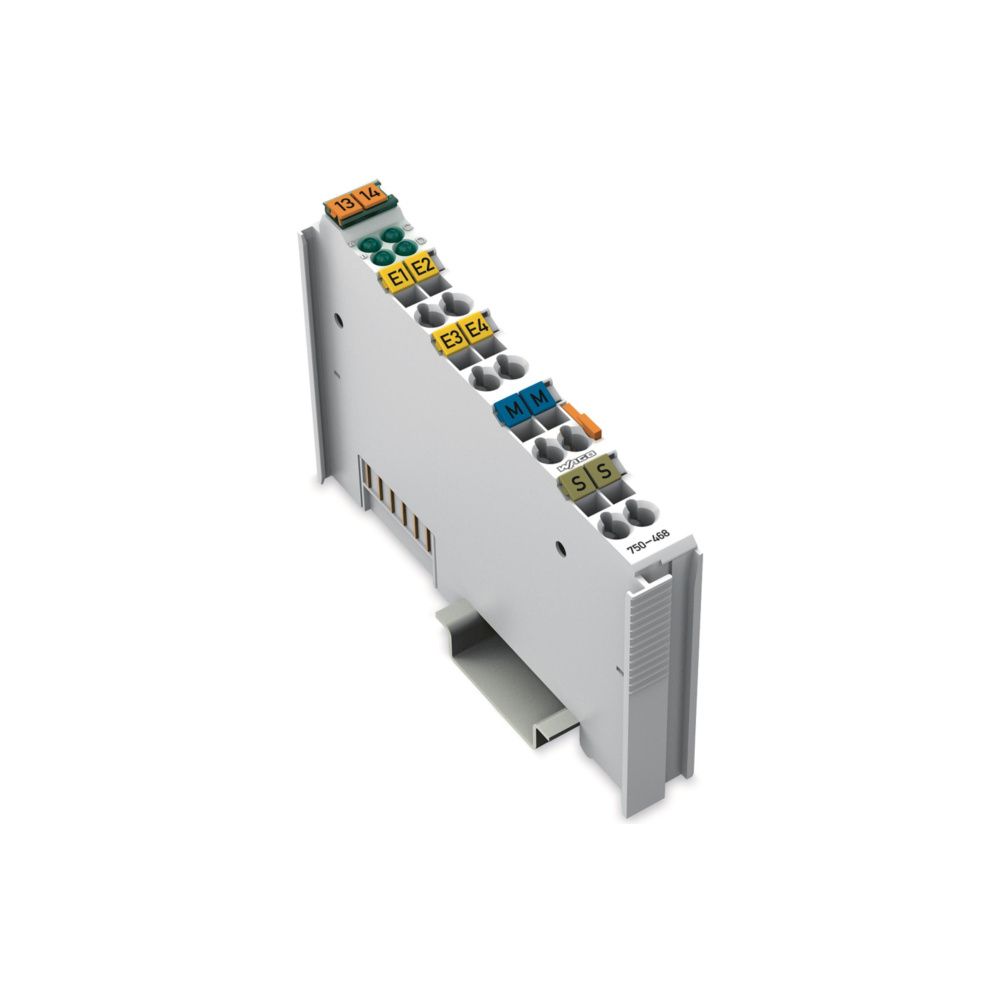

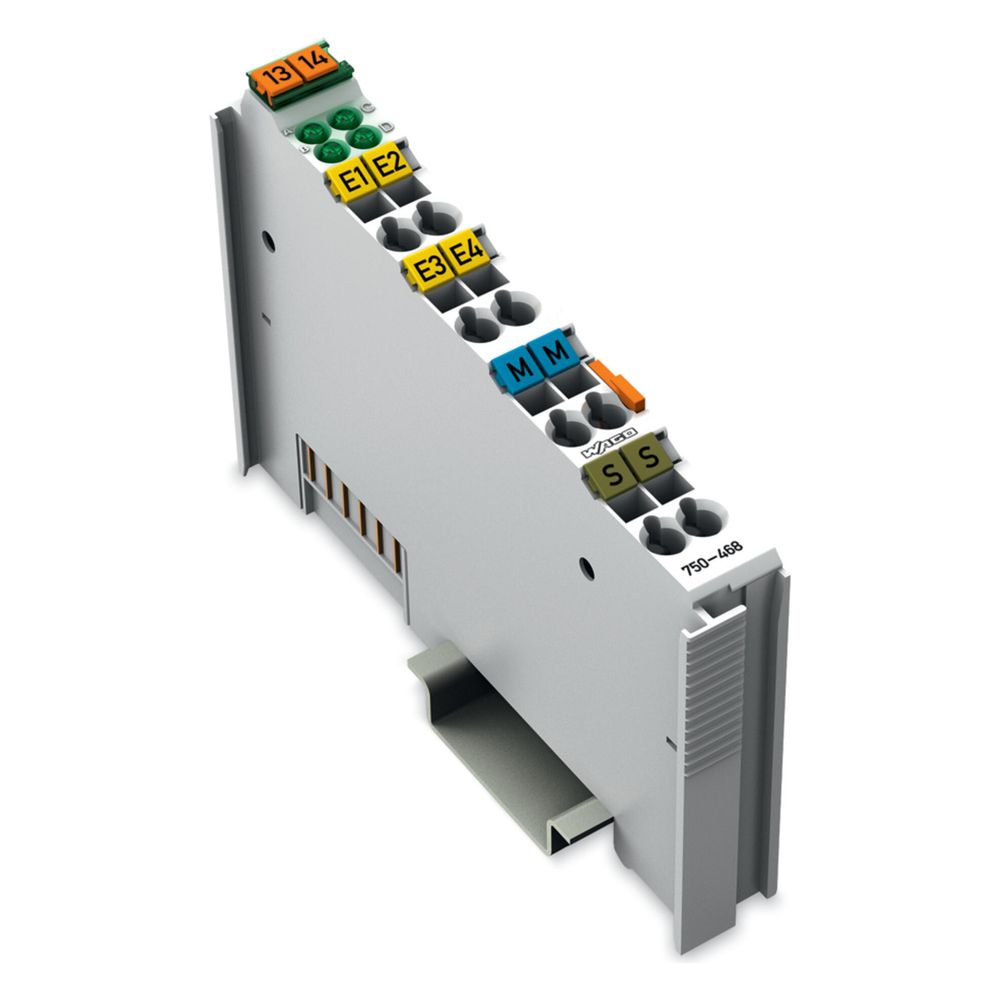

Wago Analogeingangsmodul 750-468, 4-Kanal DC 0-10V, Polycarbonat/Polyamid 6.6, lichtgrau, 750-468
Das Wago Analogeingangsmodul 750-468 ermöglicht die präzise Erfassung von vier analogen Spannungssignalen im Bereich von DC 0 bis 10 V. Die Komponente ist für den Einsatz im Wago I/O-System konzipiert und zeichnet sich durch eine Signalauflösung von 12 Bit aus. Dank der kompakten Bauweise und der Montage auf Tragschienen eignet sich das Modul für dezentrale Automatisierungslösungen.
Signalverarbeitung und Anschluss

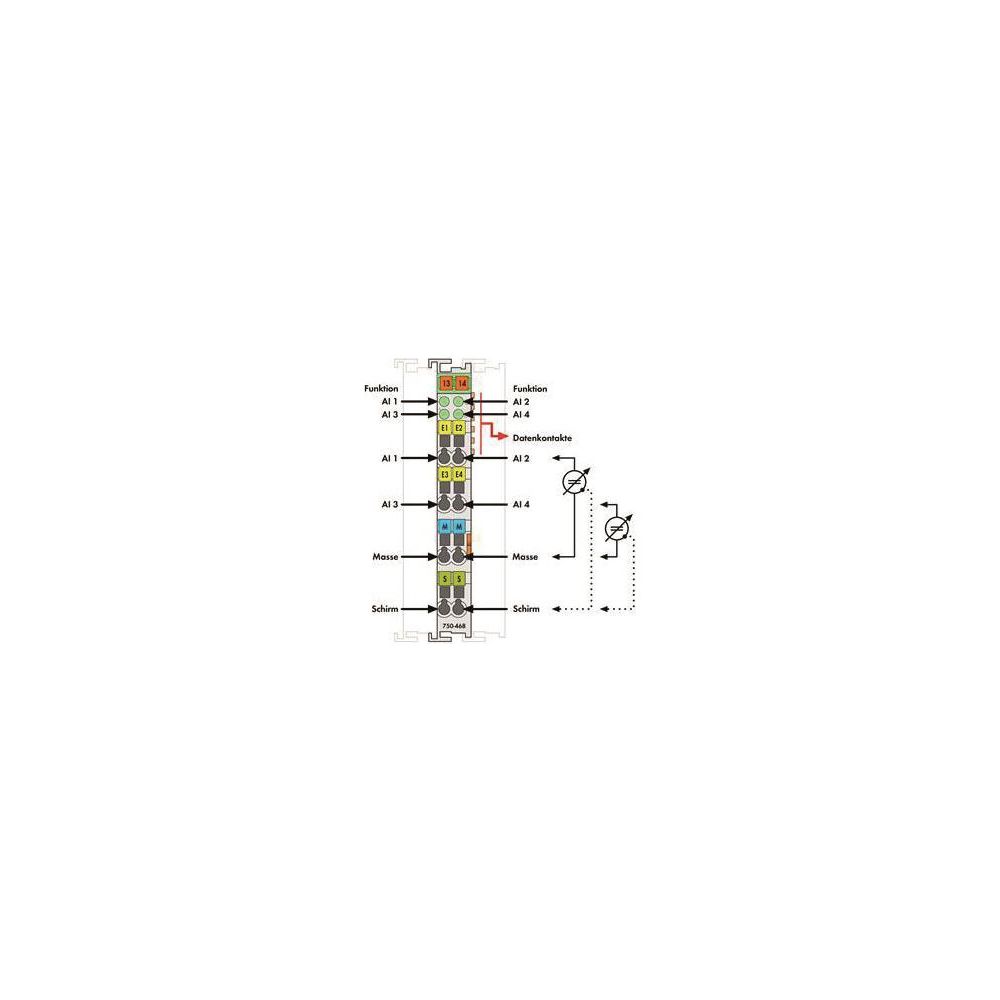

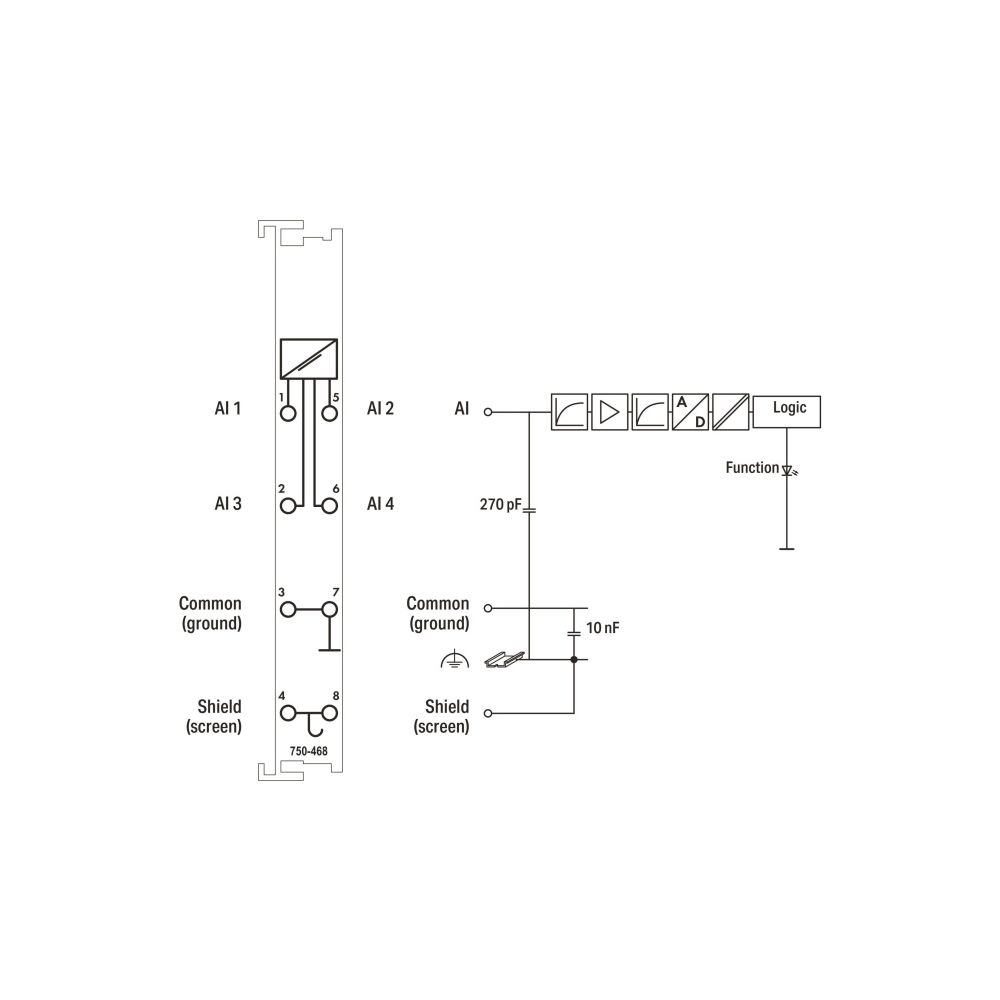

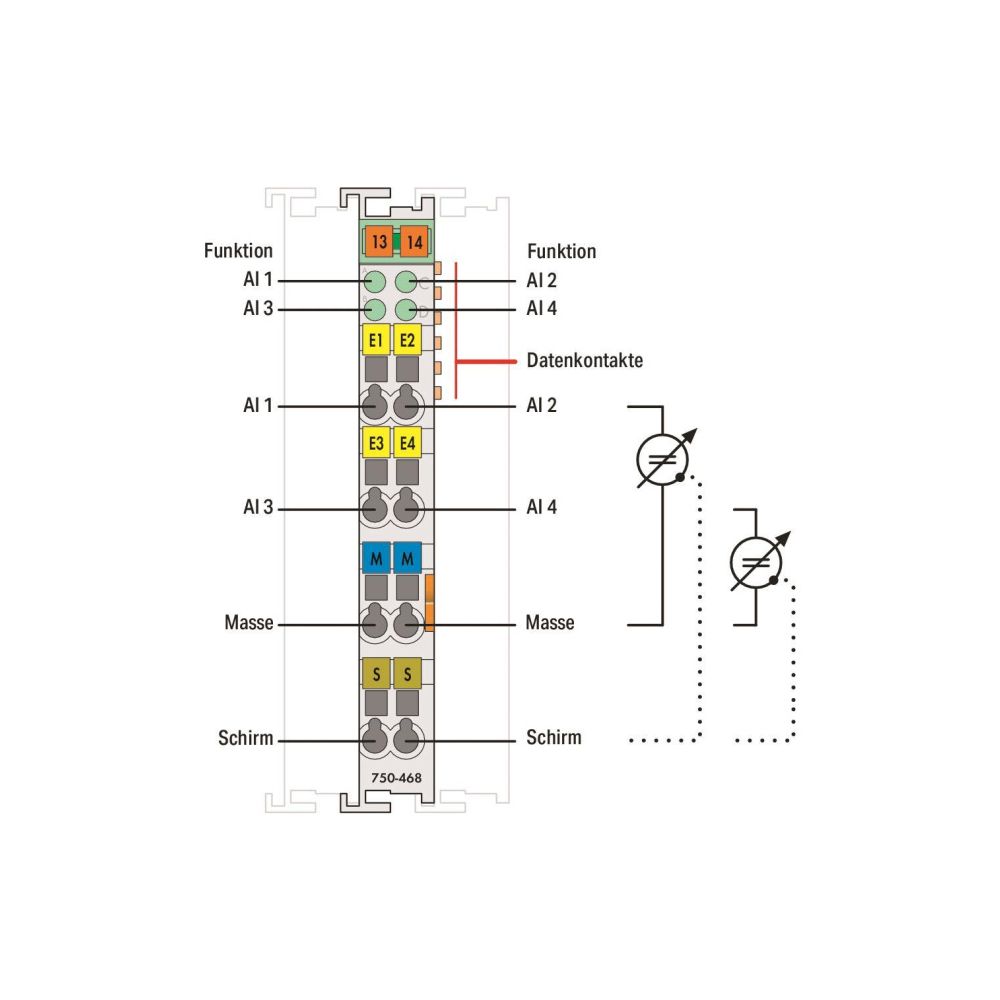

Das Modul verarbeitet Eingangssignale mit einer Single-Ended-Charakteristik und überträgt diese galvanisch getrennt zur Systemebene. Die feldseitige Verdrahtung erfolgt über acht Federzuganschlüsse, die eine sichere Verbindung für Kupferleiter ermöglichen. Der Schirmanschluss ist direkt zur Tragschiene geführt, während die interne Systemversorgung über die Datenkontakte erfolgt. Der Betrieb ist in explosionsgefährdeten Bereichen der Kategorien 3 G und 3 D zulässig.
Technische Daten
- Anzahl Analogeingänge: 4
- Signalart: DC 0 … 10 V
- Auflösung: 12 Bit
- Innenwiderstand: 133 kΩ
- Wandlungszeit: 4 ms
- Messfehler: 0,2 % vom Messbereichsendwert
- Anschlusstechnik: Federzuganschluss
- Schutzart: IP20
- Breite: 12 mm
- Montage: Tragschiene 35
Durch die galvanische Trennung zwischen System und Feld sowie die präzise Signalwandlung bietet das Modul eine zuverlässige Basis für industrielle Messaufgaben. Die einfache Integration in das modulare I/O-System ermöglicht eine flexible Anpassung an unterschiedliche Automatisierungsanforderungen bei minimalem Platzbedarf im Schaltschrank.
Technische Daten
| Hersteller | Wago |
| Abisolierlänge | 8 … 9 |
| Analoge Ausgänge konfigurierbar | Nein |
| Analoge Eingänge konfigurierbar | Nein |
| Anschließbare Leiterwerkstoffe | Kupfer |
| Anschlusstechnik: I/O | 8 x CAGE CLAMP® |
| Anschlusstyp | Ein- / Ausgänge |
| Anzahl der analogen Ausgänge | 0 |
| Anzahl der analogen Eingänge | 4 |
| Anzahl der HW-Schnittstellen Industrial Ethernet | 0 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 0 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen sonstige | 0 |
| Anzahl der HW-Schnittstellen USB | 0 |
| Anzahl der HW-Schnittstellen Wireless | 0 |
| Anzahl der Kanäle insgesamt (Modul) | 4 |
| Anzahl der Schnittstellen PROFINET | 0 |
| Anzeigeelemente | LED (A-D) grün: Funktion AI 1 … AI 4 |
| Artikelnummer | WAGO-750-468 |
| Auflösung [Bit] | 12 |
| Auflösung der Analogeingänge | 12 |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Ausgang, Spannung | Nein |
| Ausgang, Strom | Nein |
| Ausgangssignal konfigurierbar | Nein |
| Brandlast | 0,933 |
| Breite | 12 |
| Datenbreite | 4 x 16 Bit Daten; 4 x 8 Bit Steuer / Status (optional) |
| EAN-13 | 4045454393045 |
| Eindrähtiger Leiter | 0,08 … 2,5 mm² / 28 … 14 |
| Eingang, Spannung | Ja |
| Eingang, Strom | Nein |
| Eingang, Thermoelement | Nein |
| Eingang, Widerstand | Nein |
| Eingang, Widerstandsthermometer | Nein |
| Eingangssignal konfigurierbar | Nein |
| Eingangsspannung max | 35 |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3 |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3 |
| Farbe | lichtgrau |
| Feindrähtiger Leiter | 0,08 … 2,5 mm² / 28 … 14 |
| Feldbusanschluss über seperaten Buskoppler möglich | Ja |
| Fronteinbau möglich | Nein |
| Funkstandard Bluetooth | Nein |
| Funkstandard GPRS | Nein |
| Funkstandard GSM | Nein |
| Funkstandard WLAN 80211 | Nein |
| Geeignet für Sicherheitsfunktionen | Nein |
| Geeignet für Tragschienenmontage | Ja |
| Gehäusewerkstoff | Polycarbonat, Polyamid 6.6 |
| Gewicht | 50 |
| Gewicht | 0,064 kg |
| Höhe | 100 |
| Innenwiderstand | 133 |
| IO-Link Master | Nein |
| Konformitätskennzeichnung | CE |
| Leistungsaufnahme | 1 |
| Messfehler, Abweichung max vom Messbereichsendwert | 0.2 |
| Messfehler, Bezugstemperatur | 25 |
| Mobilfunkstandard 3G (UMTS) | Nein |
| Montageart | Tragschiene 35 |
| Potentialtrennung | 500 V System / Feld |
| Rack-Montage möglich | Nein |
| Schutzart (IP) | IP20 |
| Sensoranschluss | 4 x (2 Leiter) |
| Signalart | Spannung |
| Signalart Spannung | DC 0 … 10 |
| Signalcharakteristik | Single-Ended |
| Spannungsart der Versorgungsspannung | DC |
| Steckbare Verdrahtungsebene | fest |
| Stromaufnahme Systemversorgung | 60 |
| Systemkomponente | Ja |
| Temperaturfehler max vom Messbereichsendwert | 0.01 |
| Tiefe | 69,8 |
| Unterstützt Protokoll für AS-Interface Safety at Work | Nein |
| Unterstützt Protokoll für ASI | Nein |
| Unterstützt Protokoll für CAN | Nein |
| Unterstützt Protokoll für Data-Highway | Nein |
| Unterstützt Protokoll für DeviceNet | Nein |
| Unterstützt Protokoll für DeviceNet Safety | Nein |
| Unterstützt Protokoll für EtherCAT | Nein |
| Unterstützt Protokoll für EtherNet/IP | Nein |
| Unterstützt Protokoll für Foundation Fieldbus | Nein |
| Unterstützt Protokoll für INTERBUS | Nein |
| Unterstützt Protokoll für INTERBUS-Safety | Nein |
| Unterstützt Protokoll für KNX | Nein |
| Unterstützt Protokoll für LON | Nein |
| Unterstützt Protokoll für Modbus | Nein |
| Unterstützt Protokoll für PROFIBUS | Nein |
| Unterstützt Protokoll für PROFINET CBA | Nein |
| Unterstützt Protokoll für PROFINET IO | Nein |
| Unterstützt Protokoll für PROFIsafe | Nein |
| Unterstützt Protokoll für SafetyBUS p | Nein |
| Unterstützt Protokoll für SERCOS | Nein |
| Unterstützt Protokoll für sonstige Bussysteme | Nein |
| Unterstützt Protokoll für SUCONET | Nein |
| Unterstützt Protokoll für TCP/IP | Nein |
| Versorgungsspannung DC | 5 |
| Versorgungsspannung System | DC 5 V; über Datenkontakte |
| Wand-/Direktmontage möglich | Nein |
| Wandlungszeit typ | 4 |
| Zugehöriges Betriebsmittel (Ex ia) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) | Nein |
| WEEE-Nr. | 40917098 |
