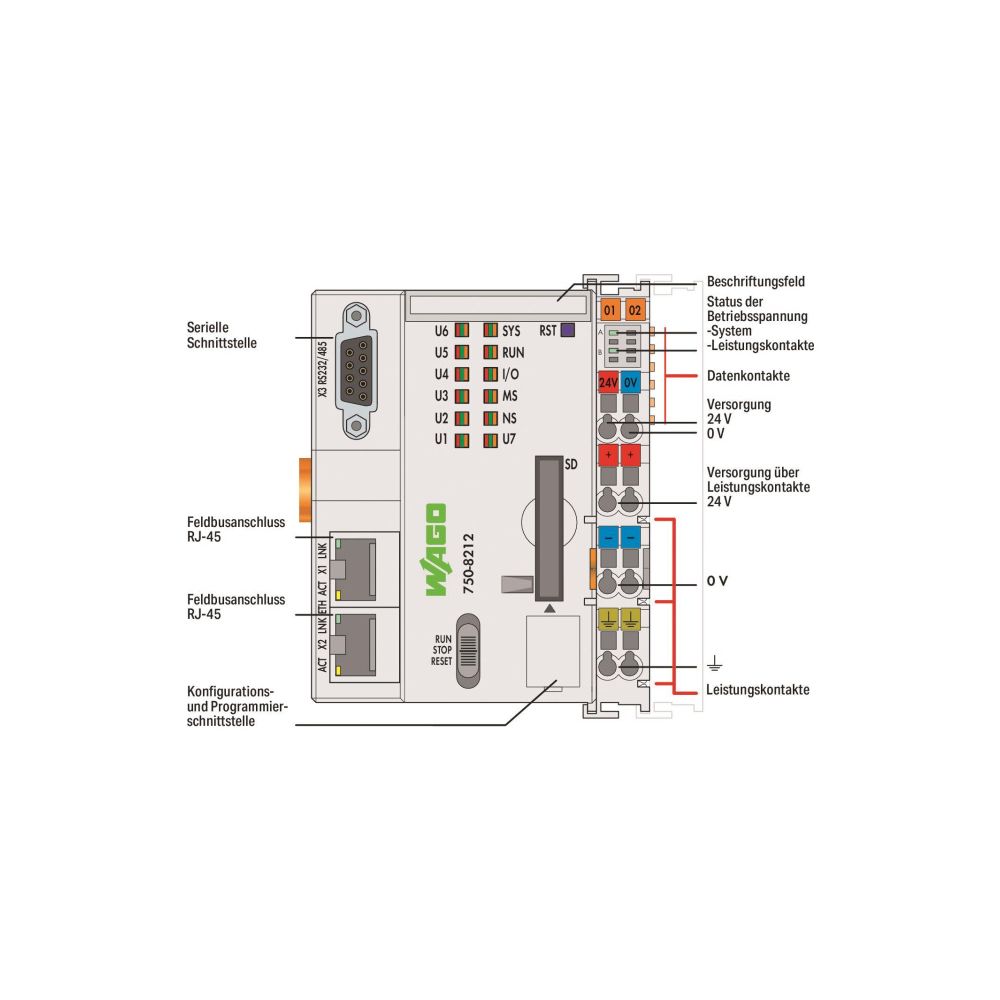

Wago Controller PFC200 750-8212, 24V, 100x78,6x100mm, Lichtgrau... WAGO-750-8212 4055143758789 (Abb. 8)

Wago Controller PFC200 750-8212, 24V, 100x78,6x100mm, Lichtgrau... WAGO-750-8212 4055143758789 (Abb. 9)

Katalogabbildung: Das Bild kann u.a. farblich vom realen Produkt abweichen.

Wago Controller PFC200 750-8212, 24V, 100x78,6x100mm, Lichtgrau

Name: Wago Controller PFC200 750-8212, 24V, 100x78,6x100mm, Lichtgrau
Brand: Wago
SKU: WAGO-750-8212
Price: 840.5 EUR
Availability: InStock

Art.-Nr. 750-8212

EAN: 4055143758789

840,50 €

inkl. 19% MwSt.

VPE: 1 Stück

Lieferung per Paket

5,90 €

Versandinfos

2 Stück lagernd

Versand innerhalb 2 – 4 Werktagen

Fr. 26. Juni 26 – Mo. 29. Juni 26

Verfügbare Zahlungsweisen

Wago Controller PFC200 750-8212, 24V, 100x78,6x100mm, Lichtgrau

Der Controller PFC200 der 2. Generation ist eine kompakte Steuerung für das modulare WAGO-I/O-SYSTEM. Er unterstützt den direkten Anschluss von digitalen, analogen und Sondermodulen der Serien 750 und 753. Mit seinem Echtzeit-Linux-Betriebssystem und der Programmierbarkeit nach IEC 61131-3 eignet sich das Gerät für vielfältige Aufgaben im Maschinen- und Anlagenbau sowie in der Gebäudeautomatisierung.

Vielseitige Kommunikationsschnittstellen

Die Steuerung verfügt über zwei ETHERNET-Schnittstellen mit integriertem Switch, die eine effiziente Verdrahtung in Linientopologie ermöglichen. Zur weiteren Anbindung stehen eine RS-232- sowie eine RS-485-Schnittstelle zur Verfügung. Die Konfiguration erfolgt flexibel über CODESYS, e!COCKPIT oder das Web-Based-Management. Für erweiterte Anforderungen können Fernwirkprotokolle wie IEC 60870, IEC 61850 oder DNP3 mittels Zusatzlizenz aktiviert werden.

Robuste Hardware und Montage

Das Gerät ist für die Montage auf Tragschienen (35 mm) ausgelegt und zeichnet sich durch ein kompaktes Gehäuse aus Polycarbonat und Polyamid 6.6 aus. Die System- und Feldversorgung erfolgt über CAGE CLAMP-Anschlüsse. Ein Speicherkartenslot für SD- und SDHC-Karten bis 32 GB erlaubt eine einfache Datensicherung und Erweiterung. Der Controller ist für den Einsatz in explosionsgefährdeten Bereichen der Kategorien 3 G und 3 D zugelassen.

Die leistungsstarke Cortex A8-CPU mit 1 GHz Taktfrequenz sorgt in Kombination mit 512 MB RAM für eine zuverlässige Verarbeitung der Applikationen. Durch die Unterstützung gängiger Protokolle wie Modbus TCP/UDP und EtherCAT lässt sich die Steuerung nahtlos in bestehende Automatisierungsnetzwerke integrieren. Die wartungsfreie Konstruktion und der lange Unterstützungszeitraum für Security-Updates von über fünf Jahren machen den PFC200 zu einer zukunftssicheren Lösung für anspruchsvolle industrielle Anwendungen.

Technische Daten

Versorgungsspannung: 24 V DC
CPU: Cortex A8, 1 GHz
Hauptspeicher (RAM): 512 MB
Interner Speicher (Flash): 4096 MB
Ethernet-Schnittstellen: 2
Serielle Schnittstellen: 1x RS-232, 1x RS-485
Abmessungen (BxHxT): 78,6 x 100 x 100 mm
Gewicht: 214,8 g
Explosionsschutz: ATEX Kat. 3 G/D

Hersteller	Wago
Abisolierlänge	8 … 9
Anschließbare Leiterwerkstoffe	Kupfer
Anschlusstechnik: Feldversorgung	6 x CAGE CLAMP®
Anschlusstechnik: Gerätekonfiguration	1 x Stiftleiste; 4-polig
Anschlusstechnik: Kommunikation/Feldbus	Modbus (TCP, UDP): 2 x RJ-45; Modbus RTU: 1 x Buchse D-Sub 9; RS-232-Schnittstelle: 1 x Buchse D-Sub 9; RS-485-Schnittstelle: 1 x Buchse D-Sub 9
Anschlusstechnik: Systemversorgung	2 x CAGE CLAMP®
Anschlusstyp	System- / Feldversorgung
Anzahl der analogen Ausgänge	0
Anzahl der analogen Eingänge	0
Anzahl der digitalen Ausgänge	0
Anzahl der digitalen Eingänge	0
Anzahl der HW-Schnittstellen Industrial Ethernet	2
Anzahl der HW-Schnittstellen parallel	0
Anzahl der HW-Schnittstellen seriell RS-232	1
Anzahl der HW-Schnittstellen seriell RS-422	0
Anzahl der HW-Schnittstellen seriell RS-485	1
Anzahl der HW-Schnittstellen sonstige	0
Anzahl der HW-Schnittstellen USB	0
Anzahl der HW-Schnittstellen Wireless	0
Anzahl der Relaisausgänge	0
Anzahl der Schnittstellen PROFINET	0
Anzahl Leistungskontakte ausgehend	3
Anzahl Module ohne Busverlängerung max	64
Anzahl Module pro Knoten max	250

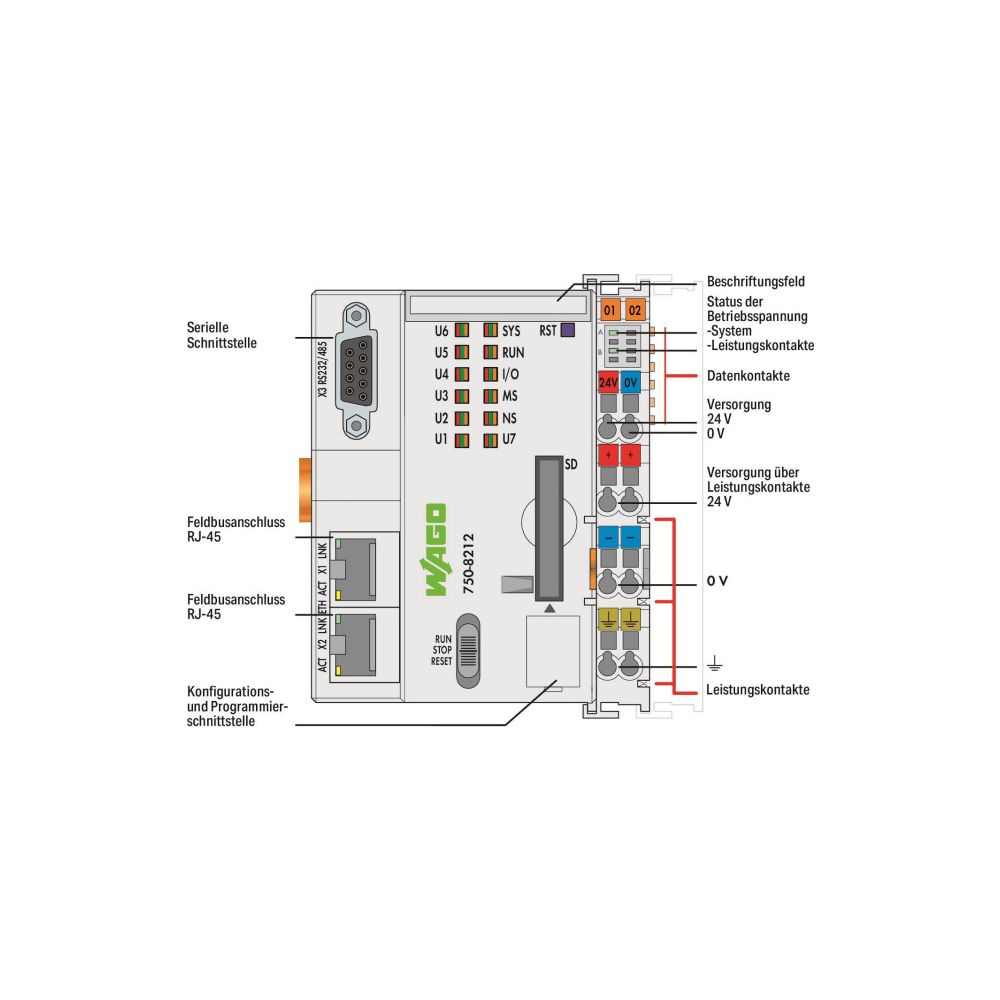

Anzeigeelemente	LED (SYS, RUN, I / O, U1 … U7) rot / grün / orange: Status System, Programm, Lokalbus, durch User programmierbarer Status (durch CODESYS-Bibliothek verwendbar); LED (A, B) grün: Status Systemversorgung, Feldversorgung
Artikelnummer	WAGO-750-8212
Ausführung	kompakt
Betriebssystem	Echtzeit-Linux (mit PREEMPT_RT patch)
Brandlast	2,273
Breite	78,6
CPU	Cortex A8; 1 GHz
Datenspeicher	CODESYS V2: 64 MB; CODESYS V3: 128 MB
Drift - Real Time Clock (25 °C)	3
Drift - Systemuhr (25 °C)	20
EAN-13	4055143758789
Ein- und Ausgangsprozessabbild (intern) max	1000 Worte / 1000 Worte
Ein- und Ausgangsprozessabbild (Modbus®) max	CODESYS V2: 1000 Worte / 1000 Worte; CODESYS V3: 32000 Worte / 32000 Worte
Eindrähtiger Leiter	0,08 … 2,5 mm² / 28 … 14
Eingangsstrom typ bei Nennlast (24 V)	550
ETHERNET-Protokolle	DHCP / DNS / NTP / FTP / FTPS / SNMP / HTTP / HTTPS / SSH
Explosionsschutz-Kategorie für Gas	ATEX Gas-Ex-Schutz, Kat. 3
Explosionsschutz-Kategorie für Staub	ATEX Staub-Ex-Schutz, Kat. 3
Farbe	lichtgrau
Feindrähtiger Leiter	0,08 … 2,5 mm² / 28 … 14
Fernwirkprotokolle	IEC 60870 (Zusatzlizenz als Slave oder Master) / IEC 61850 (Zusatzlizenz als Client oder Server) / DNP3 (Zusatzlizenz als Slave oder Master)
Fronteinbau möglich	Nein
Funkstandard Bluetooth	Nein
Funkstandard GPRS	Nein
Funkstandard GSM	Nein
Funkstandard WLAN 80211	Nein
Geeignet für Sicherheitsfunktionen	Nein
Geeignet für Tragschienenmontage	Ja
Gehäusewerkstoff	Polycarbonat, Polyamid 6.6
Gewicht	214,8
Gewicht	0,248 kg
Hauptspeicher (RAM)	512
Höhe	100
Interner Speicher (Flash)	4096
IO-Link Master	Nein
Kommunikation	Modbus-TCP-Master / -Slave / Modbus (UDP), WagoAppPlcModbus-Bibliothek / Modbus (RTU), WagoAppPlcModbus-Bibliothek / ETHERNET / EtherNet / IPTM-Adapter (Slave) / EtherNet / IPTM Scanner / EtherCAT-Master / OPC UA Server / Client / OPC UA Pub / Sub (nachinstallierbar) / MQTT / RS-232-Schnittstelle / RS-485-Schnittstelle / BACnet / IP, erfordert eine Zusatzlizenz / Fernwirkprotokolle, erfordert eine Zusatzlizenz
Konfigurationsmöglichkeiten	CODESYS V3 / e!COCKPIT / WAGO-I / O-CHECK / Web-Based-Management / e!RUNTIME-Bibliothek / CODESYS-Bibliothek
Konformitätskennzeichnung	CE
Max Anzahl der Zeitschaltuhren	0
Mit Display	Nein
Mit optischer Schnittstelle	Nein
Mobilfunkstandard 3G (UMTS)	Nein
Mobilfunkstandard 4G (LTE)	Nein
Montageart	Tragschiene 35
Performance Level nach EN ISO 13849-1	ohne
Potentialtrennung	500 V System / Feld
Programmiersprachen gemäß IEC 61131-3	Anweisungsliste (AWL) / Kontaktplan (KOP) / Funktionsplan (FUP) / Signalflussplan (CFC) / Strukturierter Text (ST) / Ablaufsprache (AS)
Programmierumgebung	CODESYS V3.5, ab Firmware Release 23 / e!COCKPIT (basierend auf CODESYS V3), bis Firmware Release 22 / WAGO-I / O-PRO V2.3 (basierend auf CODESYS V2.3), bis Firmware Release 22
Programmspeicher	CODESYS V2: 16 MB; CODESYS V3: 32 MB
Programmspeichererweiterung möglich	Ja
Pufferzeit Real Time Clock (25 °C)	30
Rack-Montage möglich	Nein
Redundanzfähigkeit	Nein
Remanentspeicher Hardware	128
Remanentspeicher Software	128,
SIL nach IEC 61508	ohne
Spannungsart der Versorgungsspannung	DC
Speicherart	RAM
Speichergröße	32768
Speicherkarten-Steckplatz	Push / Push-Mechanismus; Abdeckungsklappe plombierbar
Speicherkartentyp	SD und SDHC bis 32 GB (Alle zugesicherten Eigenschaften sind nur in Verbindung mit der WAGO Speicherkarte gültig.)
Stromtragfähigkeit der Leistungskontakte	10
Summenstrom für Systemversorgung	1.700
Systemkomponente	Ja
Tiefe	100
Unterstützt Protokoll für AS-Interface Safety at Work	Nein
Unterstützt Protokoll für ASI	Nein
Unterstützt Protokoll für CAN	Nein
Unterstützt Protokoll für Data-Highway	Nein
Unterstützt Protokoll für DeviceNet	Nein
Unterstützt Protokoll für DeviceNet Safety	Nein
Unterstützt Protokoll für DNP3	Nein
Unterstützt Protokoll für EtherCAT	Ja
Unterstützt Protokoll für EtherNet/IP	Ja
Unterstützt Protokoll für Foundation Fieldbus	Nein
Unterstützt Protokoll für IEC 60870	Nein
Unterstützt Protokoll für IEC 61850 Ethernet	Nein
Unterstützt Protokoll für INTERBUS	Nein
Unterstützt Protokoll für INTERBUS-Safety	Nein
Unterstützt Protokoll für KNX	Nein
Unterstützt Protokoll für LON	Nein
Unterstützt Protokoll für Modbus	Ja
Unterstützt Protokoll für PROFIBUS	Nein
Unterstützt Protokoll für PROFINET CBA	Nein
Unterstützt Protokoll für PROFINET IO	Nein
Unterstützt Protokoll für PROFIsafe	Nein
Unterstützt Protokoll für SafetyBUS p	Nein
Unterstützt Protokoll für SERCOS	Nein
Unterstützt Protokoll für sonstige Bussysteme	Ja
Unterstützt Protokoll für SUCONET	Nein
Unterstützt Protokoll für TCP/IP	Nein
Unterstützungszeitraum für Security Updates	> 5 Jahre
Versorgungsspannung DC	24
Versorgungsspannung Feld	DC 24 V (-25 … +30 %); über Leistungskontakte
Versorgungsspannung System	DC 24 V (-25 … +30 %); über Verdrahtungsebene (CAGE CLAMP®-Anschluss)
Visualisierung	Web-Visu
Wand-/Direktmontage möglich	Nein
Zugehöriges Betriebsmittel (Ex ia)	Nein
Zugehöriges Betriebsmittel (Ex ib)	Nein
Übertragungsmedium (Kommunikation/Feldbus)	ETHERNET: Twisted Pair S-UTP; 100 Ω; Cat. 5; 100 m maximale Leitungslänge
Übertragungsrate	ETHERNET: 10 / 100 Mbit / s
WEEE-Nr.	40917098
