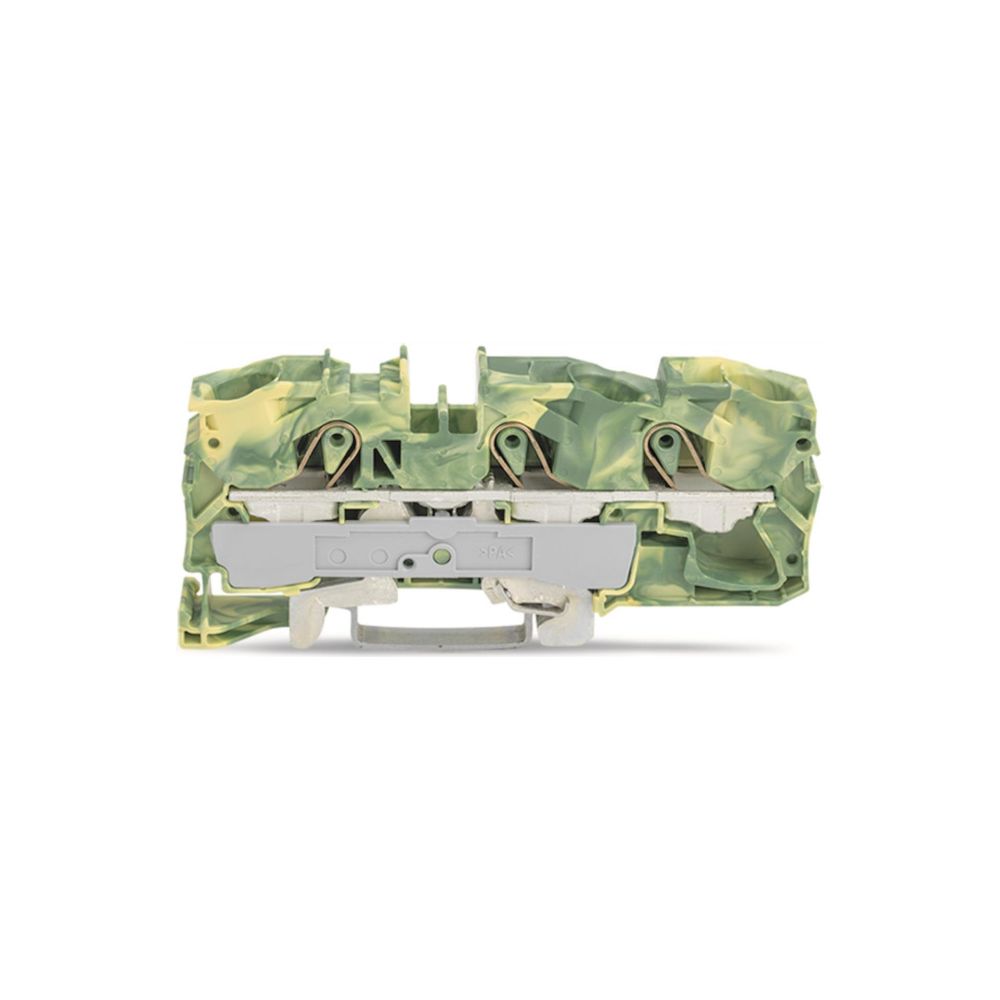

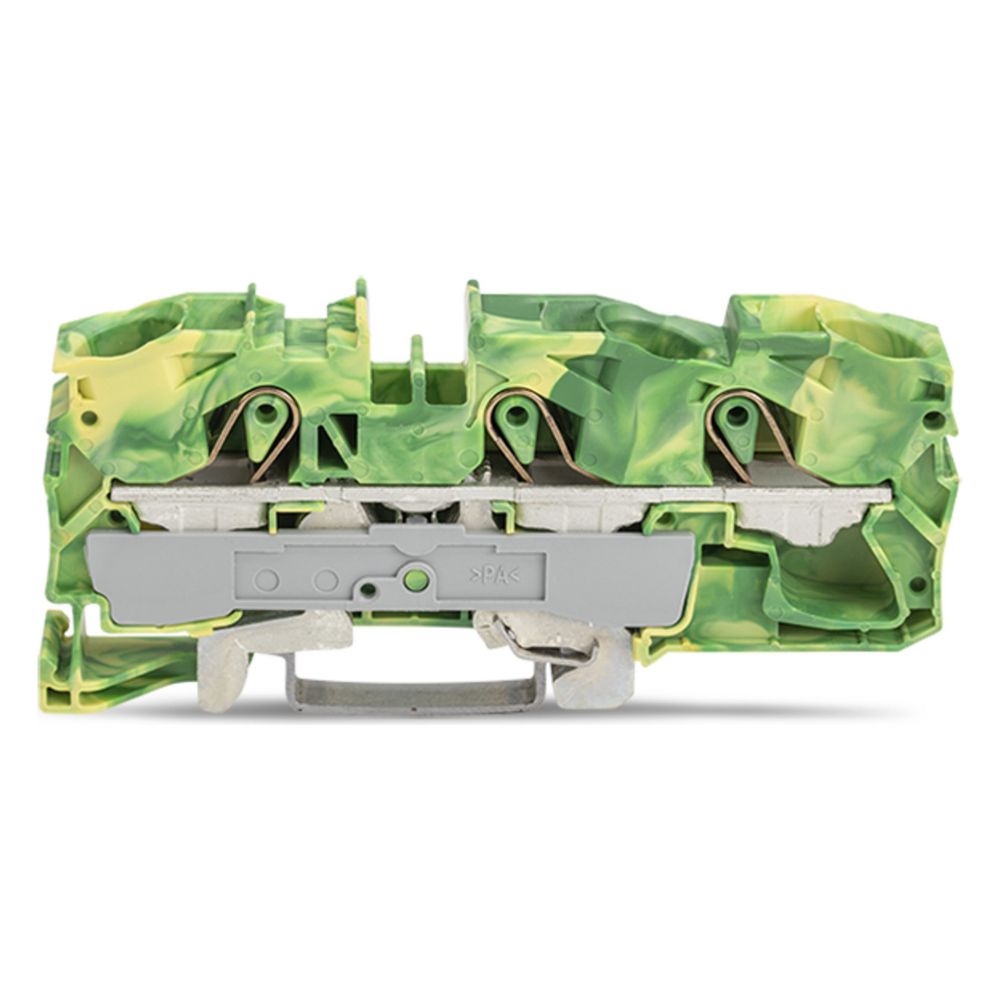

Wago Schutzleiterklemme TOPJOB S 2016-1307, 0,5-25mm2, Polyamid, Grün/Gelb
Die Schutzleiterklemme der Serie TOPJOB S von Wago ermöglicht eine zuverlässige elektrische und mechanische Verbindung zwischen Leitern und der Tragschiene. Dank der integrierten Push-in CAGE CLAMP-Technologie lassen sich eindrähtige sowie feindrähtige Leiter mit Aderendhülse direkt und werkzeuglos stecken. Das Bauteil ist für den Einsatz in der modernen Gebäudeinstallation sowie in industriellen Anwendungen konzipiert.
Zuverlässige Anschlusstechnik
Die Klemme verfügt über drei Klemmstellen auf einer Ebene. Während eindrähtige und mehrdrähtige Leiter sowie feindrähtige Leiter mit Aderendhülse direkt gesteckt werden können, erfolgt die Betätigung bei anderen Leiterarten über ein Betätigungswerkzeug. Der integrierte Kontaktfuß stellt die direkte Verbindung zur Hutschiene TH35 her, wodurch eine PEN-Funktion realisiert werden kann. Das Gehäuse aus robustem Polyamid erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL 94.
Die Schutzleiterklemme bietet hohe Flexibilität bei Leiterquerschnitten von 0,5 mm² bis 25 mm² und eine Betriebstemperatur von bis zu 105 °C. Mit einer Baubreite von 12 mm ist sie kompakt gestaltet und ermöglicht eine effiziente Verdrahtung. Die Kombination aus der bewährten Federzuganschlusstechnik und der soliden Materialwahl sorgt für eine sichere Kontaktierung in anspruchsvollen elektrischen Installationen.
Technische Daten
- Anschlussart: Federzuganschluss
- Leiterquerschnitt eindrähtig: 2,5 - 16 mm²
- Leiterquerschnitt feindrähtig mit Aderendhülse: 2,5 - 16 mm²
- Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,5 - 25 mm²
- Leiterquerschnitt mehrdrähtig: 0,5 - 16 mm²
- Anzahl Klemmstellen: 3
- Montageart: Hutschiene TH35
- Betriebstemperatur: 105 °C

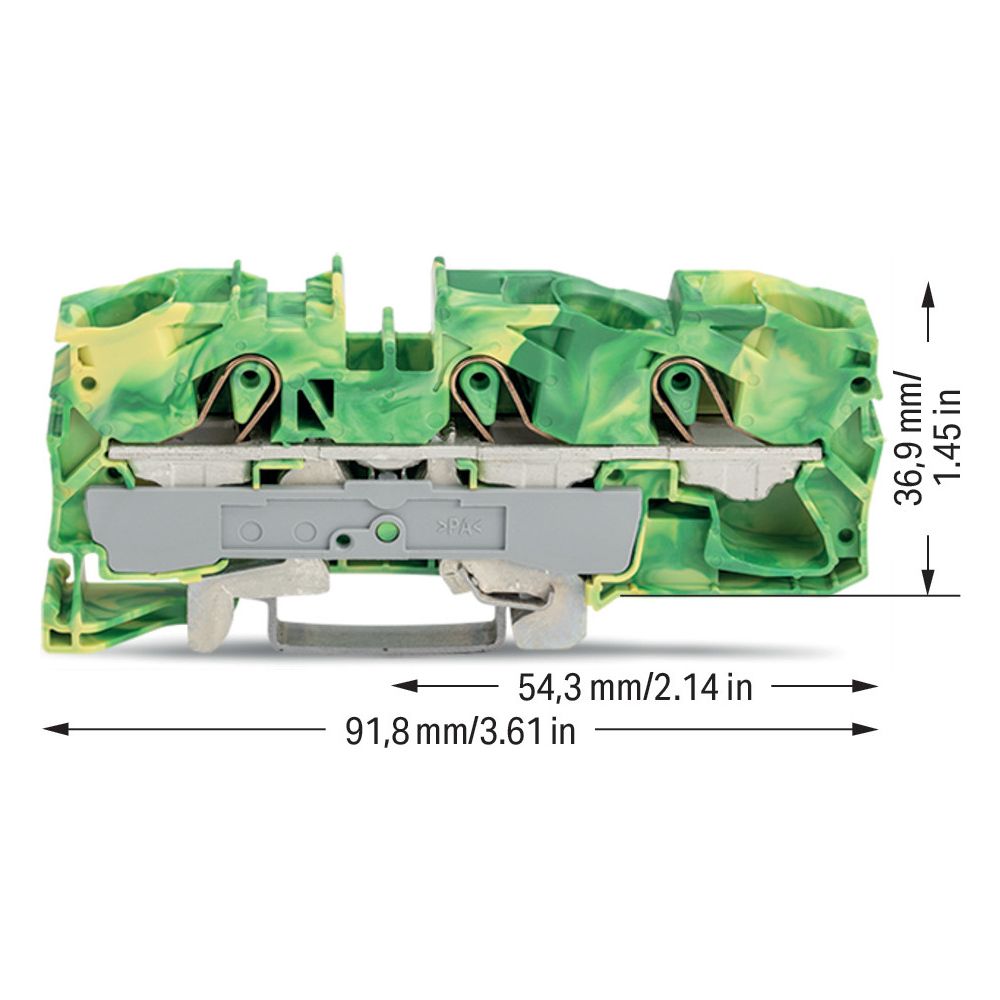

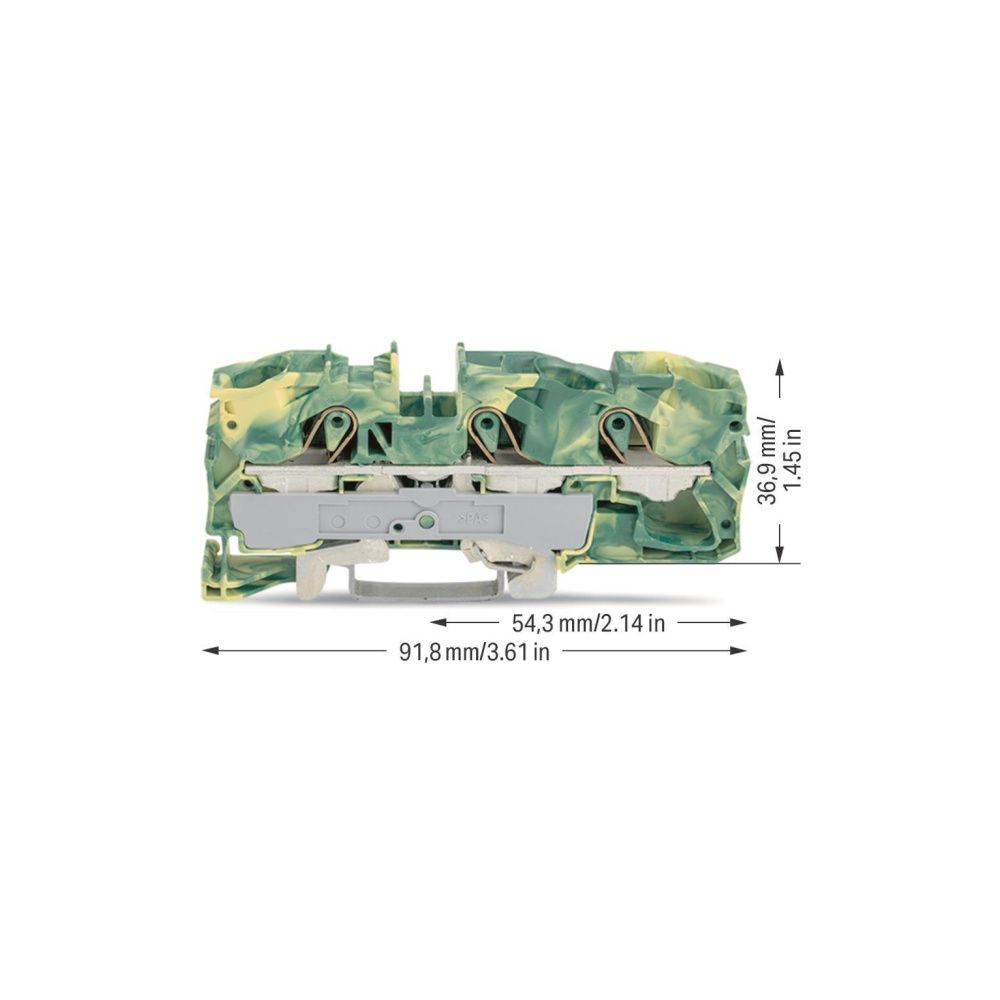

- Breite: 12 mm
- Höhe: 91,8 mm
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 2,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 - 25 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 - 16 |
| Anschluss | Federzuganschluss |
| Anzahl Brückeraufnahmen | 2 |
| Anzahl der Ebenen | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 3 |
| Artikelnummer | WAGO-2016-1307 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Beschriftungsebene | Mitten- / Seitliche Beschriftung |
| Betriebstemperatur | 105 |
| Brandlast | 0,411 |
| Breite | 12 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4017332077200 |
| Etagen | 1 |
| Farbe | grün / gelb |
| Gesamte Anzahl der Potentiale | 1 |
| Gewicht | 46,2 |
| Gewicht | 0,97 kg |
| Höhe | 91,8 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 3 |
| Klemmstellen je Etage | 3 |
| Montageart | Hutschiene TH35 |
| PEN-Funktion | Ja |
| PEN-Funktion möglich | Ja |
| QS Aderendhülse | 2,5 |
| QS eindrähtig | 2,5 |
| QS mehrdrähtig | 0,5 |
| Tiefe | 36,9 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
