Beschreibung

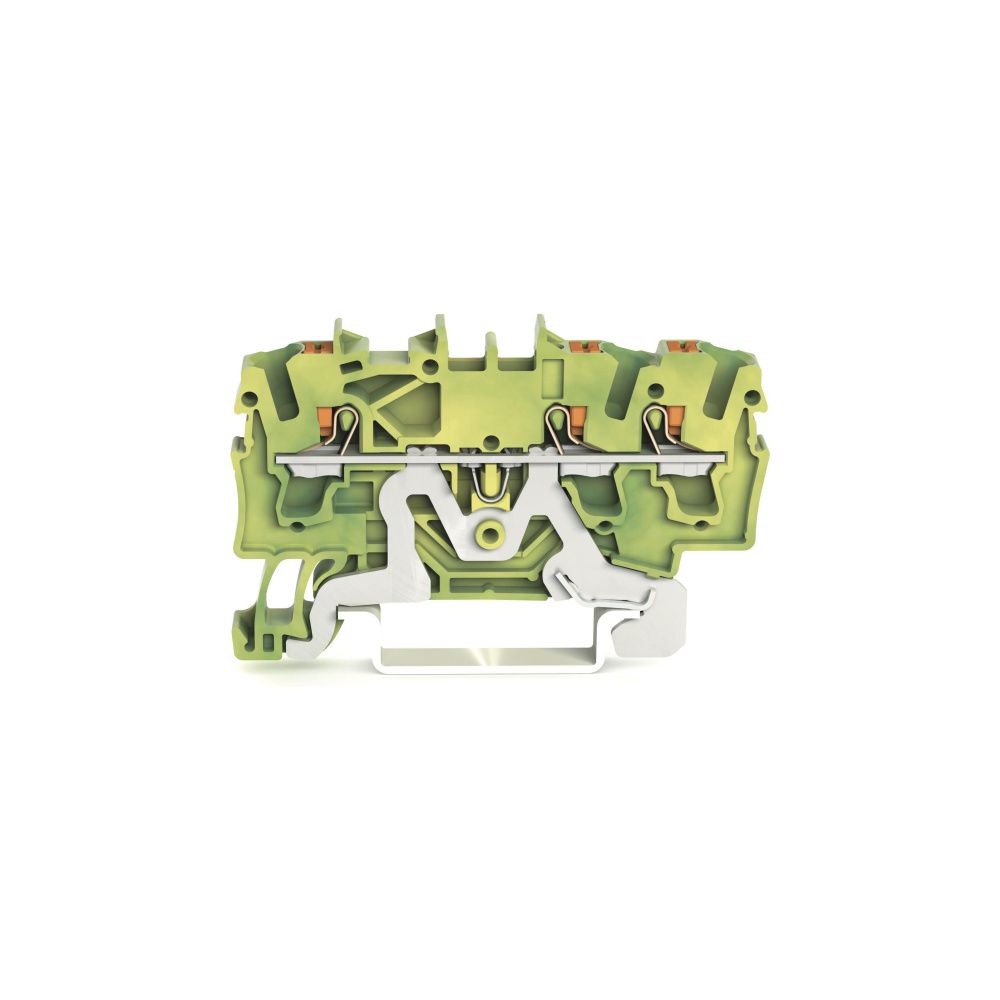

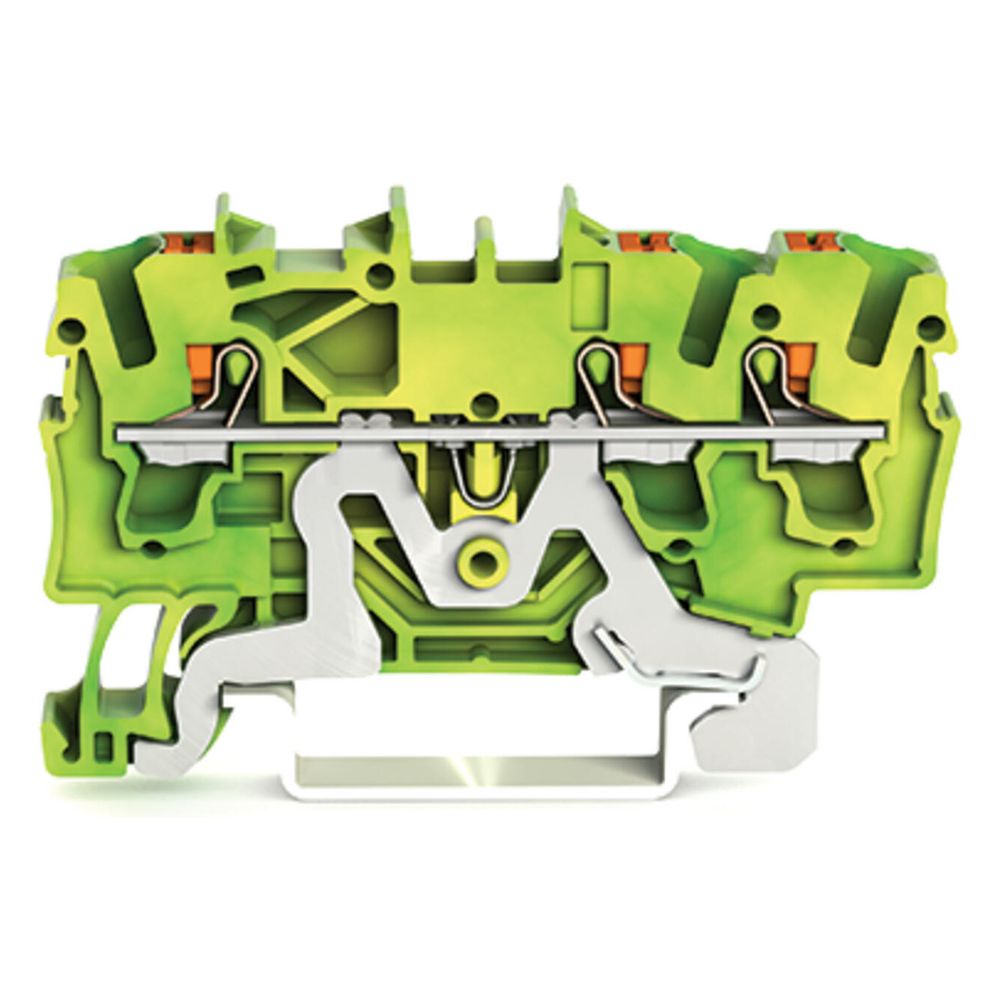

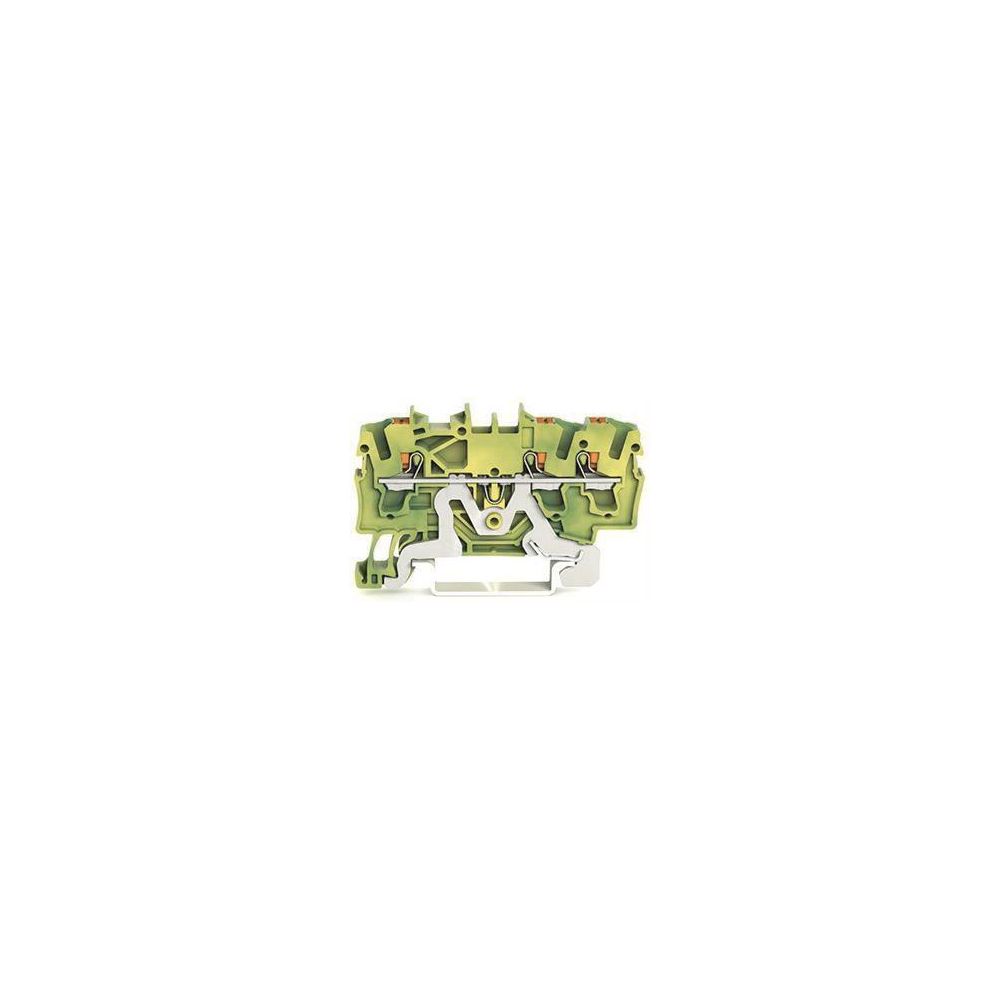

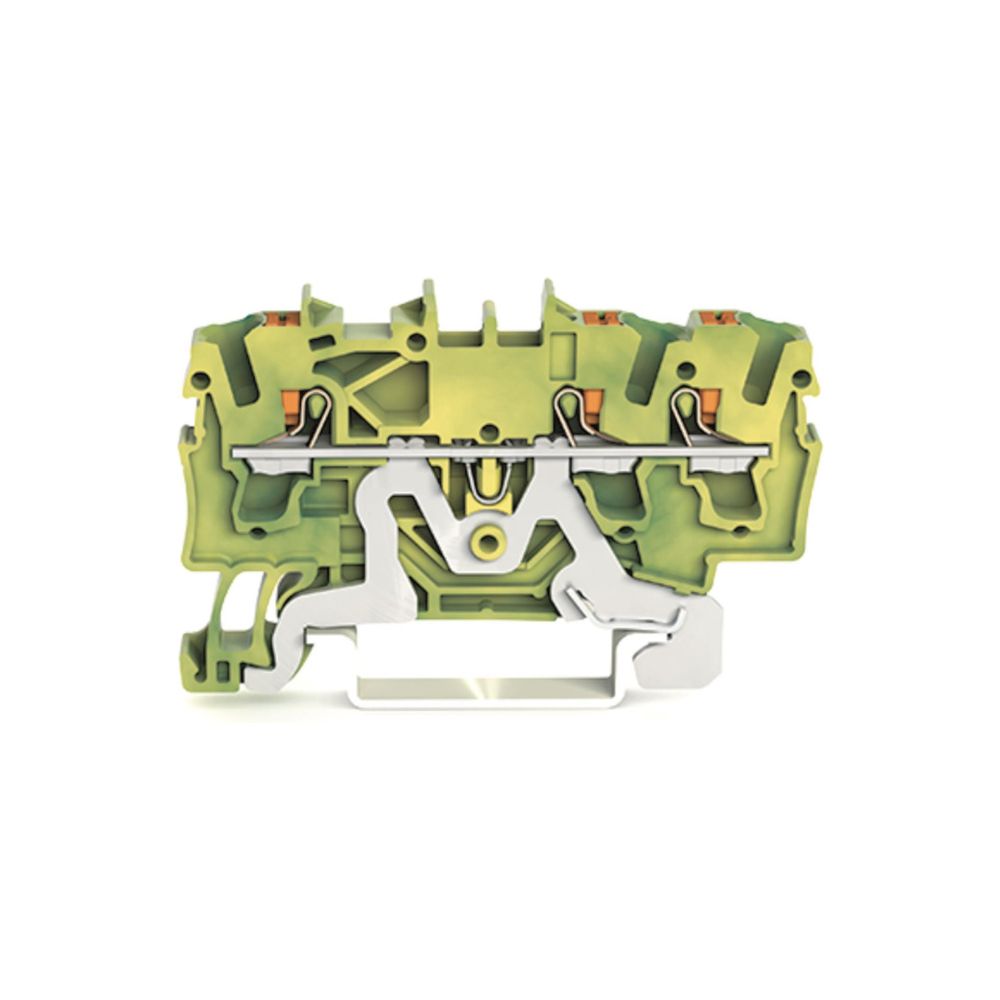

Wago Schutzleiterklemme TOPJOB S 2202-1307, 2,5mm2, Federzuganschluss, Polyamid, Grün/Gelb
Die 3-Leiter-Schutzleiterklemme der Serie TOPJOB S ermöglicht eine zuverlässige elektrische Verbindung in der modernen Gebäudeinstallation sowie in Industrieanwendungen. Dank der Push-in CAGE CLAMP Technologie lassen sich starre Leiter sowie feindrähtige Leiter mit Aderendhülse direkt und werkzeuglos stecken. Das Produkt verfügt über einen integrierten Kontaktfuß zur direkten Verbindung mit der Tragschiene und ist für Leiterquerschnitte von bis zu 4 mm² ausgelegt.
Effiziente Anschlusstechnik
Die Betätigung der Klemme erfolgt komfortabel über einen integrierten Drücker. Die Konstruktion aus Polyamid erfüllt die Brennbarkeitsklasse V0 nach UL 94 und ist für Betriebstemperaturen bis 105 °C geeignet. Mit einer Breite von 5,2 mm ist die Klemme platzsparend konzipiert und bietet sowohl mittige als auch seitliche Beschriftungsmöglichkeiten für eine übersichtliche Anlagenkennzeichnung. Die Klemme unterstützt zudem die PEN-Funktion und ist für spezifische Ex-Anwendungen einsetzbar.
Die wartungsfreie Anschlusstechnik stellt eine dauerhafte mechanische und elektrische Verbindung sicher. Durch das direkte Stecken der Leiter wird der Verdrahtungsaufwand reduziert, während die hohe Materialqualität eine zuverlässige Anwendung in anspruchsvollen Umgebungen ermöglicht. Mit der kompakten Bauweise auf einer Ebene bietet dieses Bauteil eine flexible Lösung für diverse Verdrahtungsaufgaben.
Technische Daten
- Anschlussart: Federzuganschluss
- Leiterquerschnitt: 0,25 - 4 mm²
- Anzahl Klemmstellen: 3
- Anzahl Etagen: 1
- Montageart: Tragschiene 35

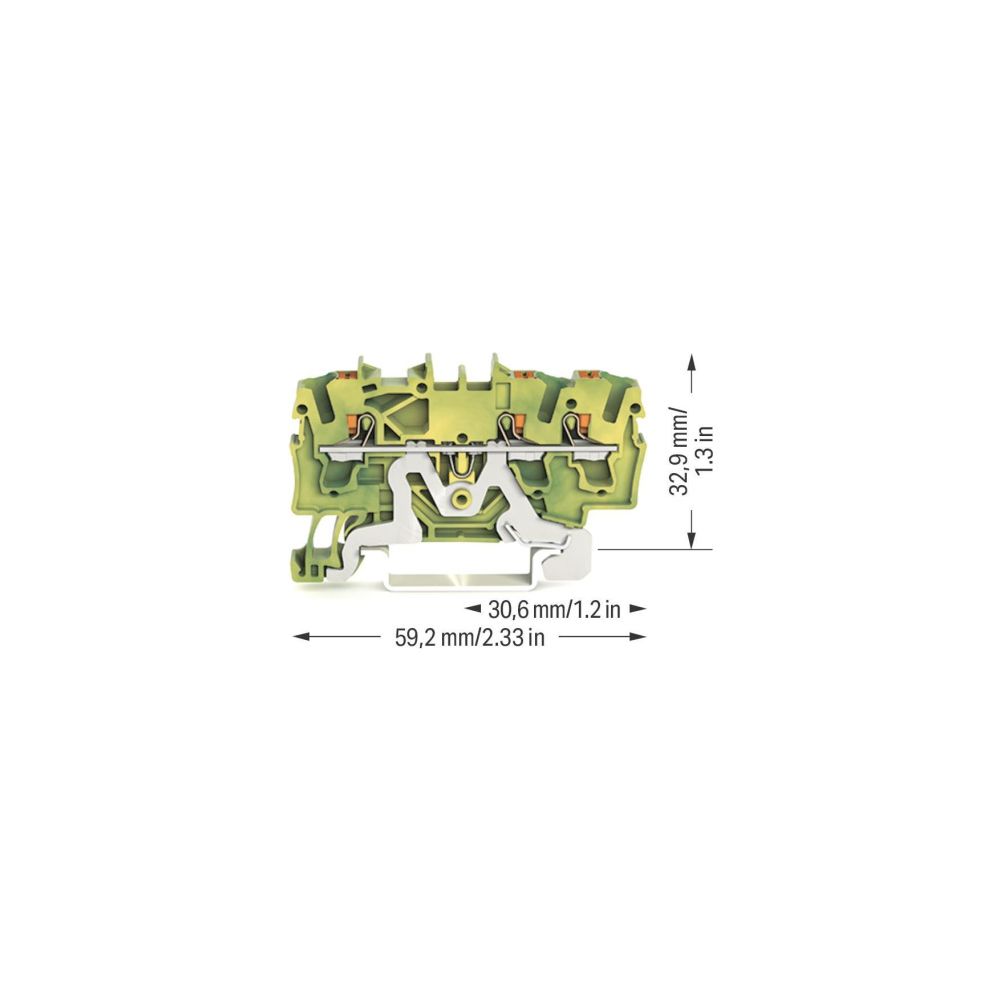

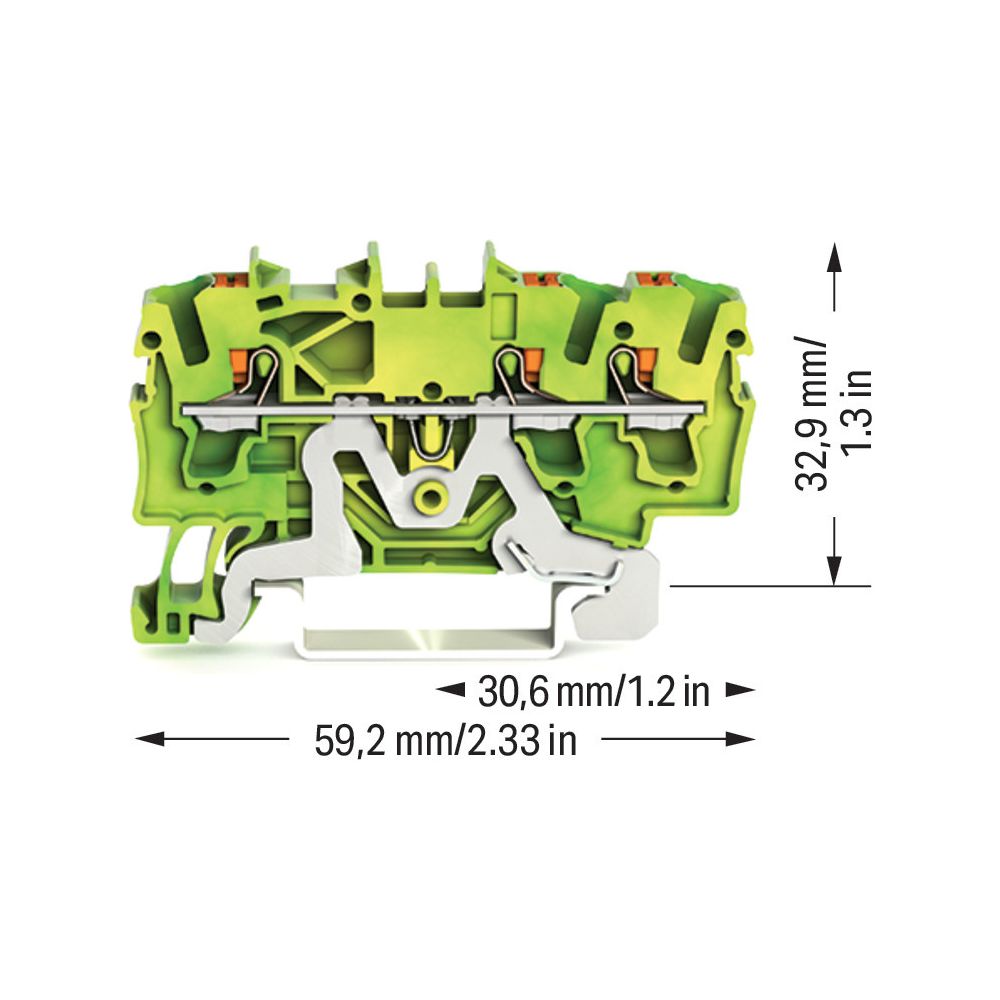

- Breite: 5,2 mm
- Höhe: 59,2 mm
- Tiefe: 32,9 mm
- Betriebstemperatur: 105 °C
- Brennbarkeitsklasse: V0
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,75 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,25 - 4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,25 - 2,5 |
| Anschluss | Federzuganschluss |
| Anzahl Brückeraufnahmen | 2 |
| Anzahl der Ebenen | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 3 |
| Artikelnummer | WAGO-2202-1307 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Beschriftungsebene | Mitten- / Seitliche Beschriftung |
| Betriebstemperatur | 105 |
| Brandlast | 0,115 |
| Breite | 5,2 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4055143848626 |
| Etagen | 1 |
| Farbe | grün / gelb |
| Farbe des Betätigungselements | orange |
| Gesamte Anzahl der Potentiale | 1 |
| Gewicht | 9,2 |
| Gewicht | 0,977 kg |
| Höhe | 59,2 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 3 |
| Klemmstellen je Etage | 3 |
| Montageart | Hutschiene TH35 |
| PEN-Funktion | Ja |
| PEN-Funktion möglich | Ja |
| QS Aderendhülse | 0,75 |
| QS eindrähtig | 0,75 |
| QS mehrdrähtig | 0,25 |
| Tiefe | 32,9 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
