Wago Hauptverteiler-Set TOPJOB S 821-109, Federzuganschluss, Hutschiene TH35, Thermoplast

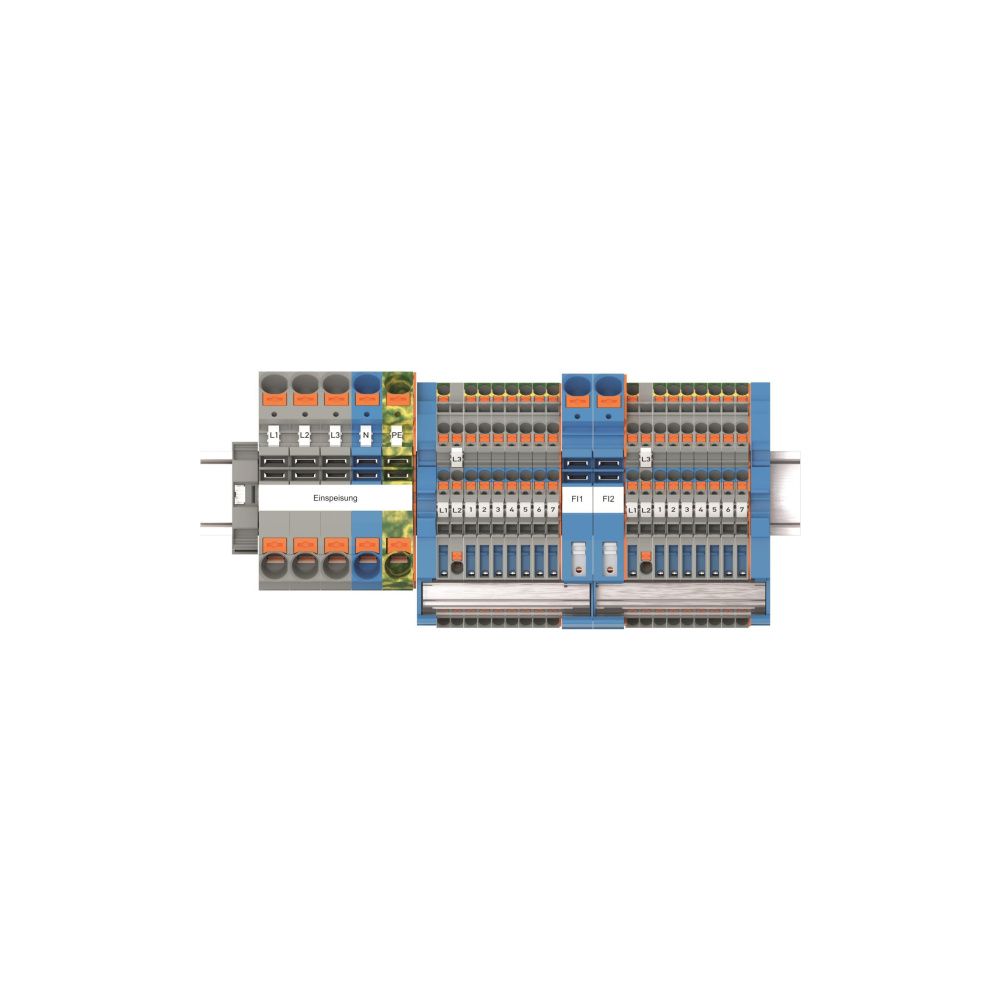

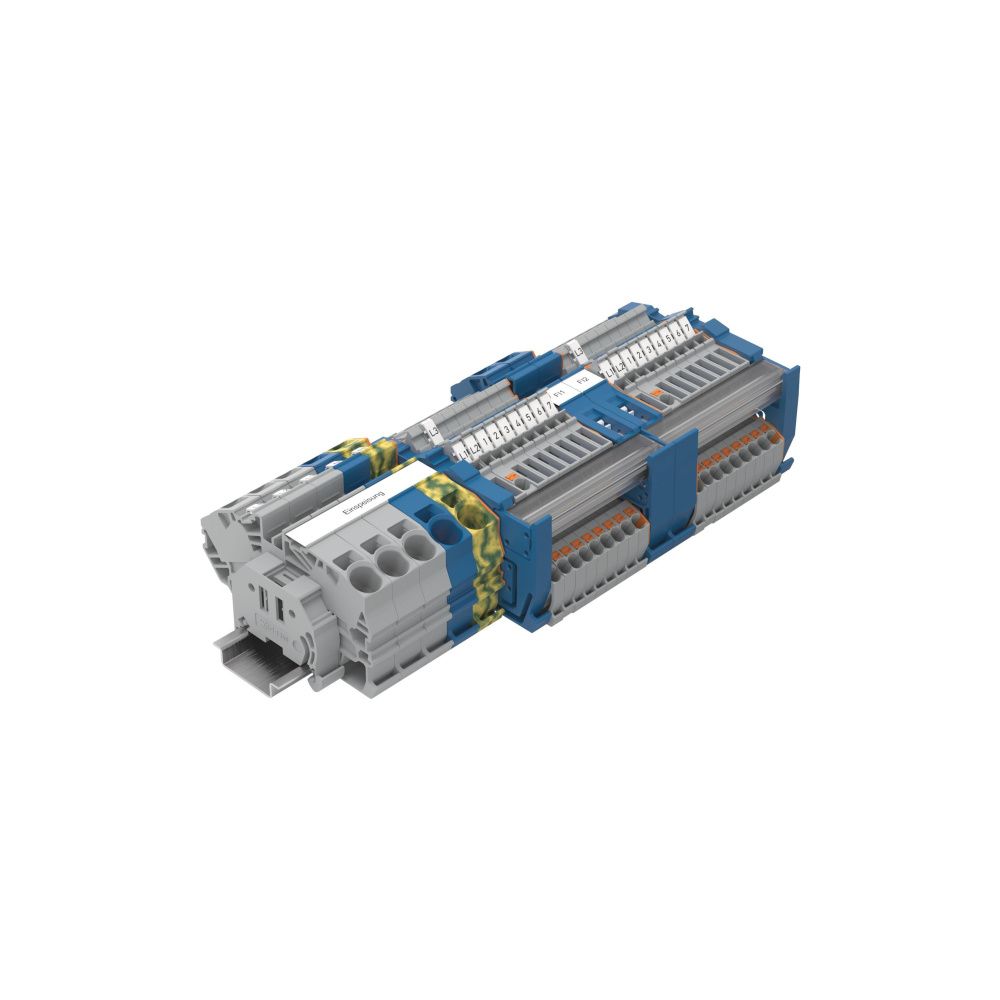

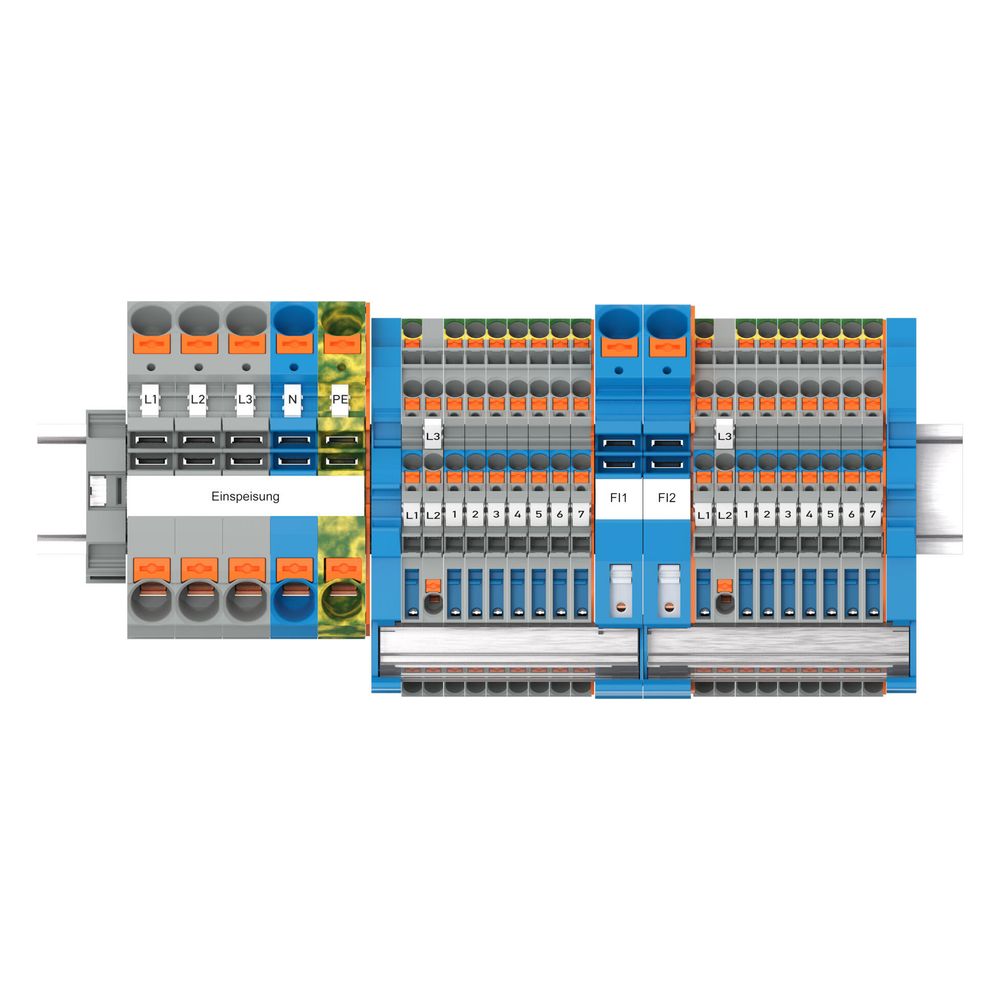

Das WAGO TOPJOB S Hauptverteiler-Set 821-109 dient als strukturierte Basis für die Hauptverteilung mit zwei FI-Schutzschaltern. Es ermöglicht die effiziente Verdrahtung einer Einspeisung sowie den Anschluss von 14 Wechselstrom- und 2 Drehstromkreisen. Die Montage erfolgt auf einer Hutschiene der Bauform TH35 mittels zuverlässiger Federzuganschlusstechnik.

Funktionale Verteilung der Potentiale

Die Verteilung der FI-Potentiale erfolgt über zwei N-Sammelschienen mit den Maßen 10 x 3 mm. Zur Durchführung von Isolationswiderstandsmessungen sind Trennschlitten in den Installationsetagenklemmen integriert, die eine einfache Auftrennung der N-Potentiale erlauben. Der Isolierkörper besteht aus robustem Thermoplast, das eine thermische Beständigkeit bis 105 °C aufweist und die Brennbarkeitsklasse V0 nach UL94 erfüllt.

Technische Daten

• Montageart: Hutschiene TH35
• Anschlussart: Federzuganschluss
• Betriebstemperatur: 105 °C
• Gewicht: 665,1 g
• Brandlast: 9,567 MJ
• Brennbarkeitsklasse: V0 (nach UL94)

Durch die vorkonfektionierten Komponenten bietet dieses Set eine strukturierte Lösung für komplexe Elektroinstallationen. Die Kombination aus hochwertigen Installationsetagenklemmen, Einspeiseklemmen und dem notwendigen Zubehör für die Sammelschienenmontage ermöglicht eine sichere Verdrahtung. Mit einer Betriebstemperatur von bis zu 105 °C und der Verwendung langlebiger Materialien ist das System für anspruchsvolle Anforderungen in der Hauptverteilung ausgelegt.

Lieferumfang

• 16x Installationsetagenklemme NT/L/PE 4 mm²
• 2x Installationsetagenklemme L/L 4 mm²
• 3x 2-Leiter-Verteilereinspeiseklemme grau 16 mm²
• 1x 2-Leiter-Verteilereinspeiseklemme blau 16 mm²
• 1x 2-Leiter-Schutzleiterklemme grün-gelb 16 mm²
• 2x 1-Leiter-N-Trennklemme blau 16 mm²
• 5x Abschluss- und Zwischenplatte
• 1x Schraubenlose Endklammer 10 mm
• 2x Sammelschienenträger
• 1x Sammelschiene verzinnt 0,2 m
• 1x Sammelschienenabdeckung transparent 0,2 m
• 1x Beschriftungsstreifen weiß 0,5 m
• 2x WMB-Beschriftungskarte
• 1x Faserschreiber
