Beschreibung

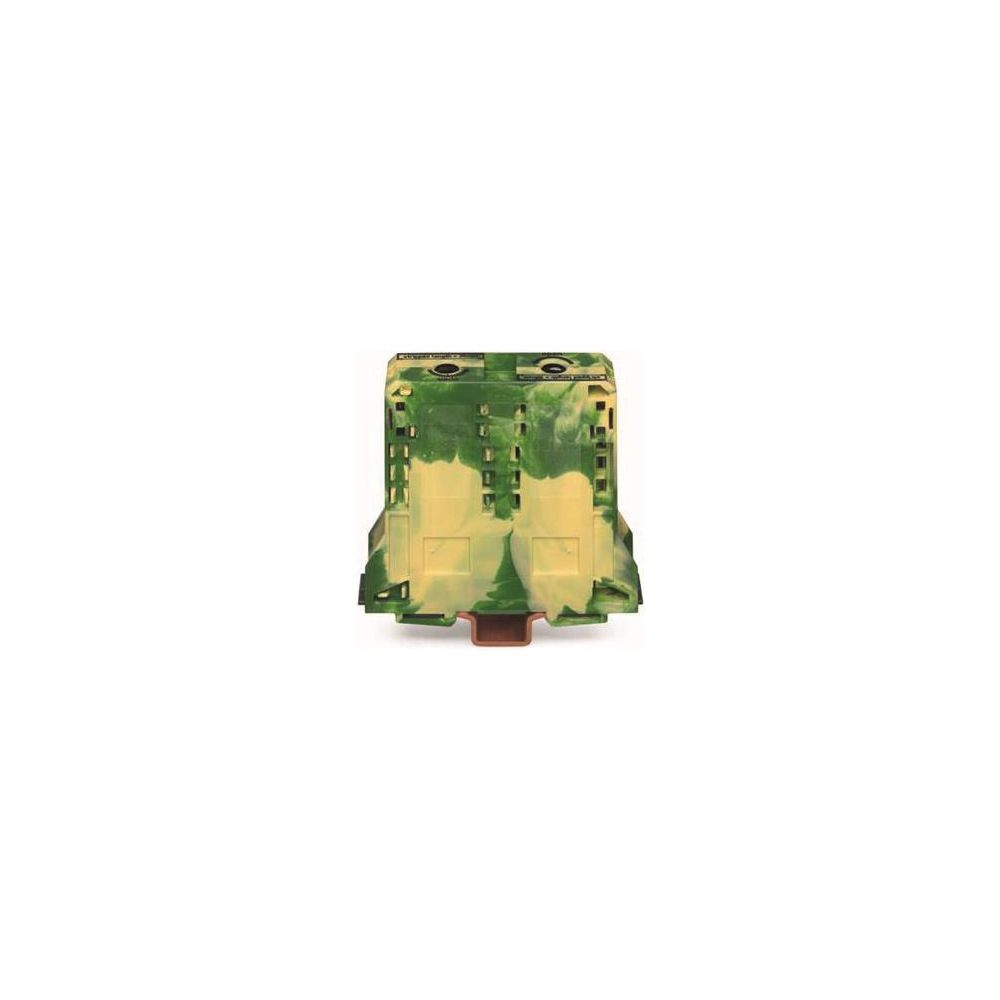

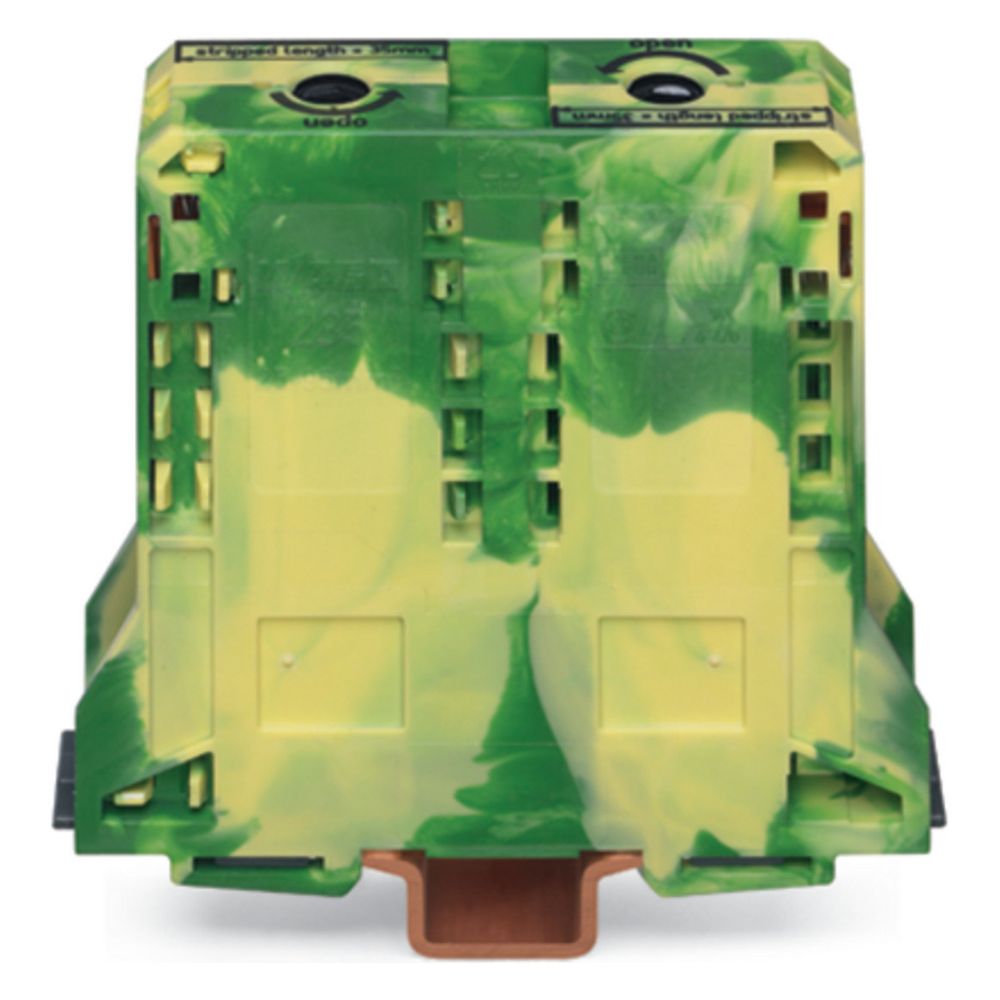

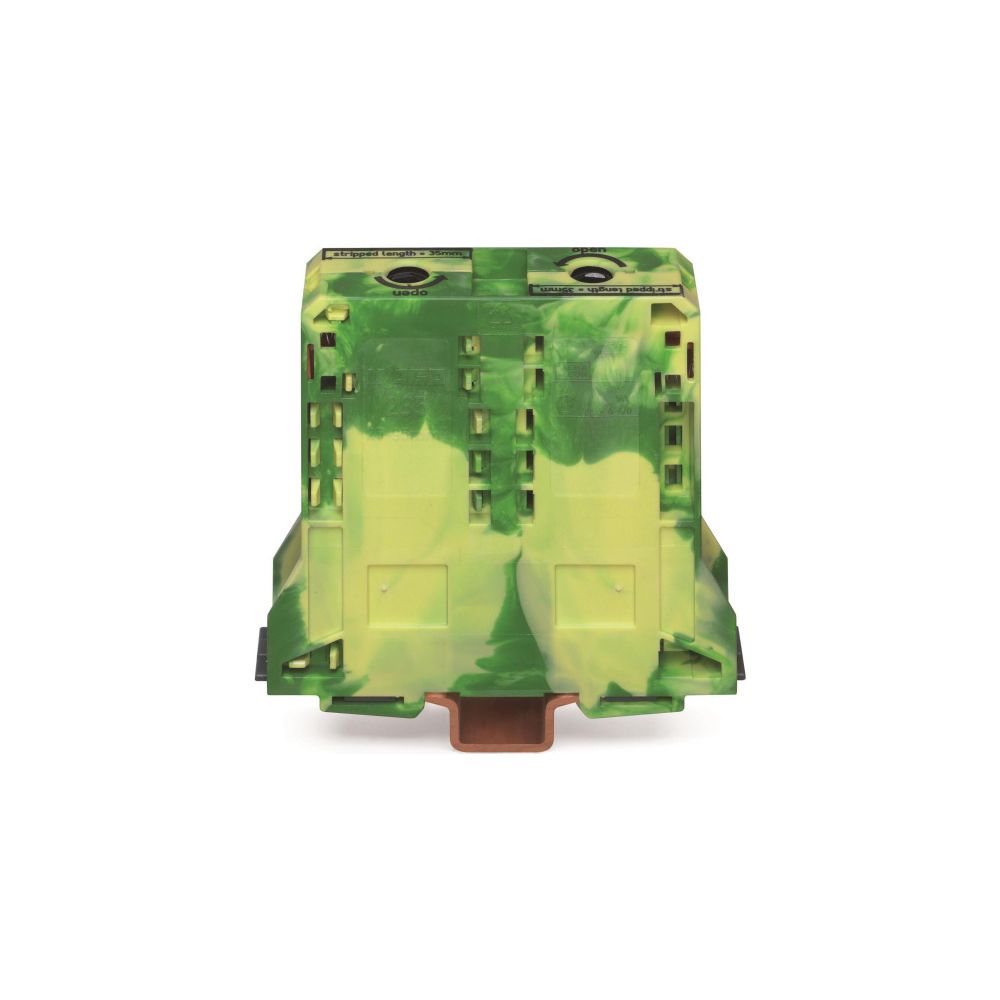

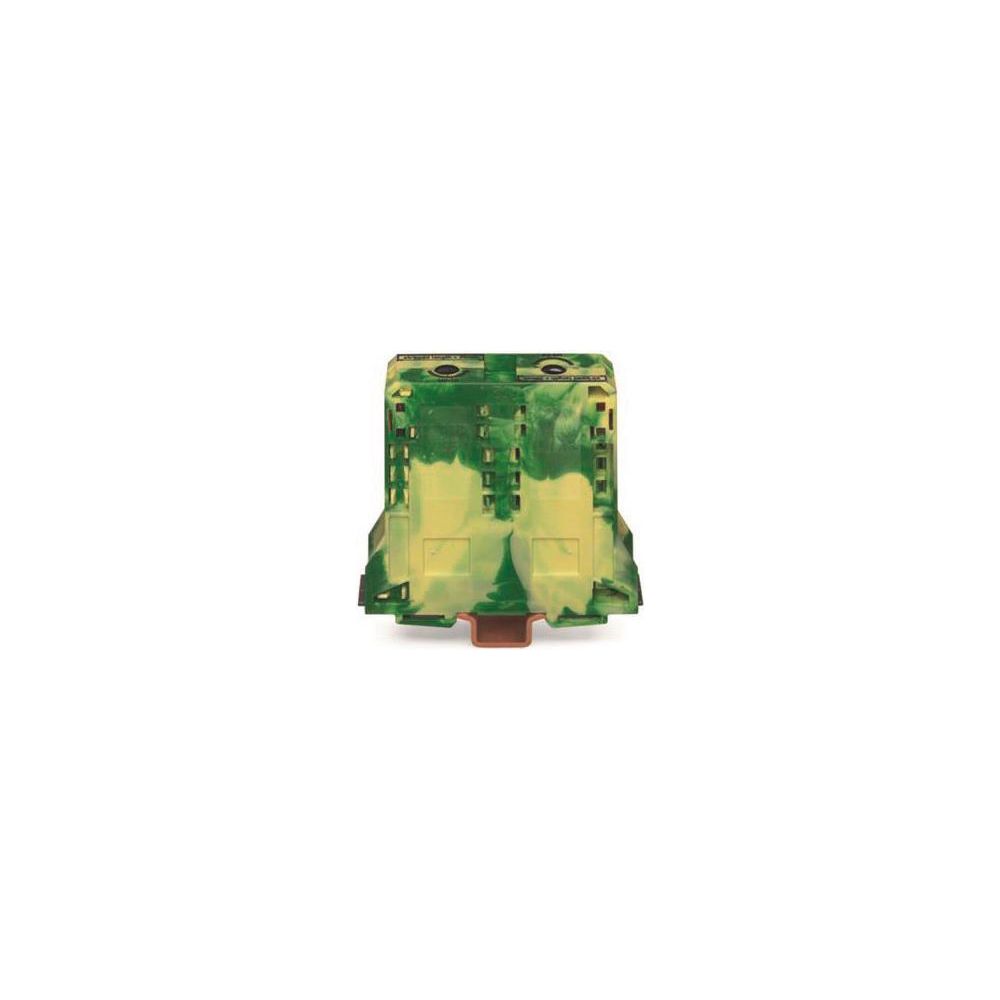

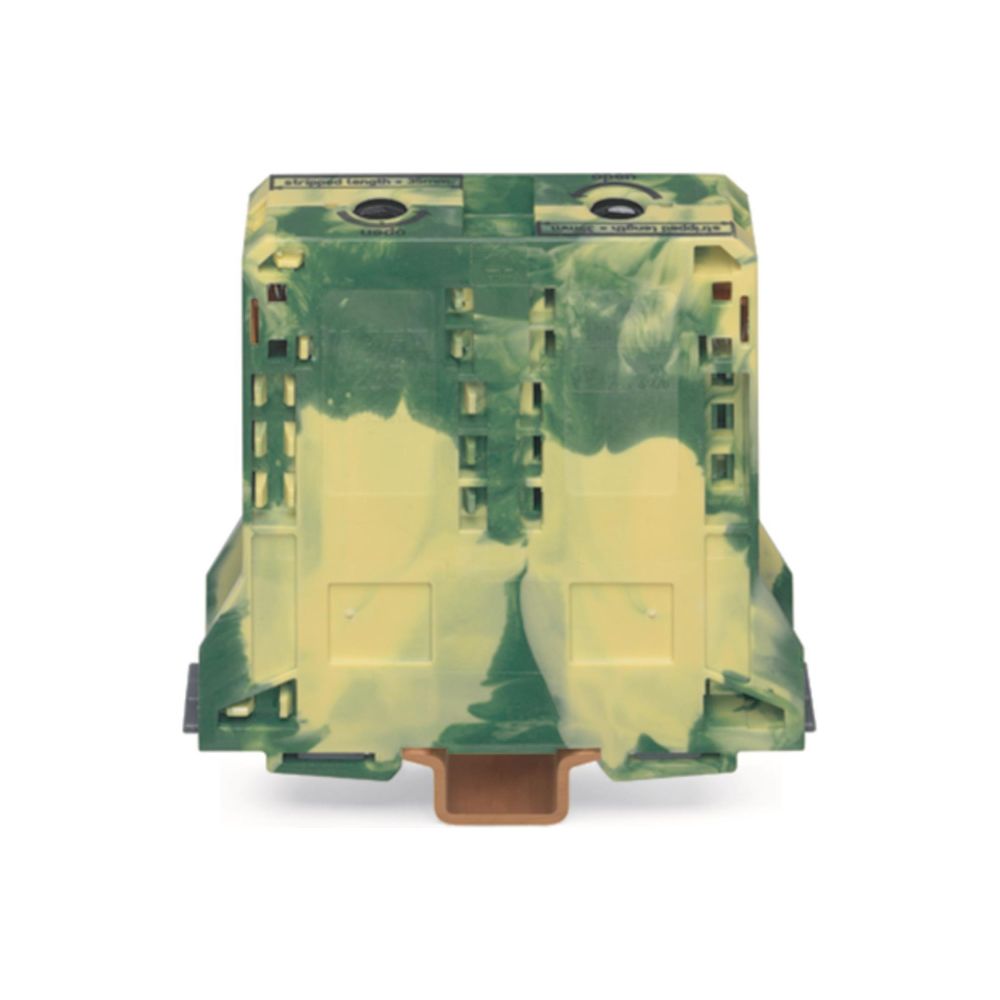

Wago 2-Leiter-Schutzleiterklemme 285-197, 25-95mm2, Polyamid, Grün/Gelb
Die 2-Leiter-Schutzleiterklemme der Serie 285 ermöglicht eine sichere und wartungsfreie Verbindung von Leitern mit großen Querschnitten. Dank der POWER CAGE CLAMP Anschlusstechnik entfällt die aufwendige Vorbehandlung der Leiter durch Aderendhülsen. Die Klemme ist für den Einsatz auf Hutschienen des Typs TH35 konzipiert und unterstützt die PEN-Funktion.
Zuverlässige Anschlusstechnik
Die Anschlusstechnik ist für die dauerhafte Kontaktierung großer Leiterquerschnitte ausgelegt. Sie erlaubt den Anschluss von eindrähtigen, mehrdrähtigen sowie feindrähtigen Leitern in einem Bereich von 25 mm² bis 95 mm². Die Handhabung erfolgt über einen Federzuganschluss, wobei eine Abisolierlänge von 35 mm für den Leiteranschluss vorgesehen ist.
Robuste Bauweise
Das Gehäuse besteht aus thermoplastischem Polyamid, das der Brennbarkeitsklasse V0 nach UL 94 entspricht. Mit einer Betriebstemperatur von bis zu 105 °C ist die Klemme für thermisch belastete Umgebungen geeignet. Die Bauform mit einer Breite von 25 mm ermöglicht eine effiziente Montage auf der Tragschiene. Eine Abschlussplatte ist für den Betrieb nicht erforderlich.
Die Schutzleiterklemme überzeugt durch ihre einfache Montage und hohe Betriebssicherheit bei Leiterquerschnitten von 25 mm² bis 95 mm². Durch den wartungsfreien Federzuganschluss und die robuste Ausführung aus Polyamid eignet sie sich ideal für professionelle Anwendungen, bei denen eine dauerhafte elektrische Verbindung gefordert ist.
Technische Daten
- Anschlussart: Federzuganschluss
- Leiterquerschnitt: 25 - 95 mm²
- Anzahl der Klemmstellen: 2
- Montageart: Hutschiene TH35
- Betriebstemperatur: 105 °C

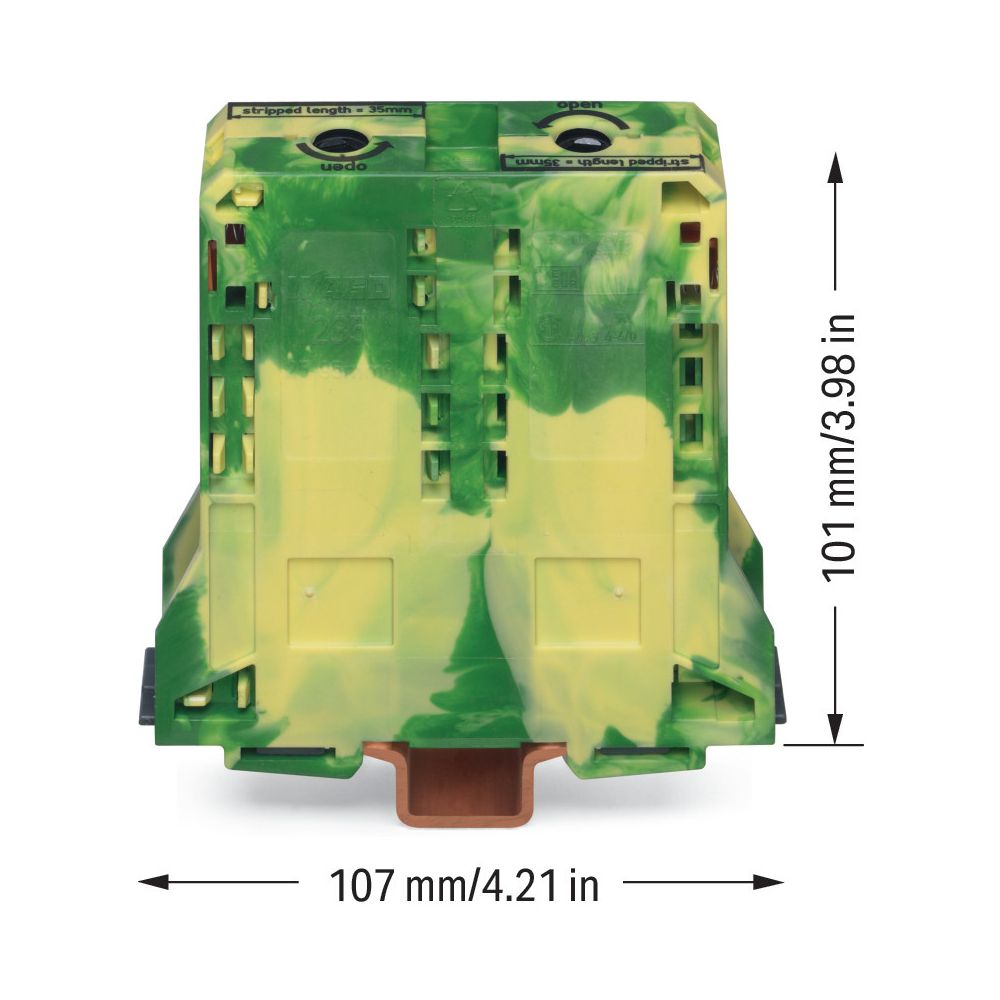

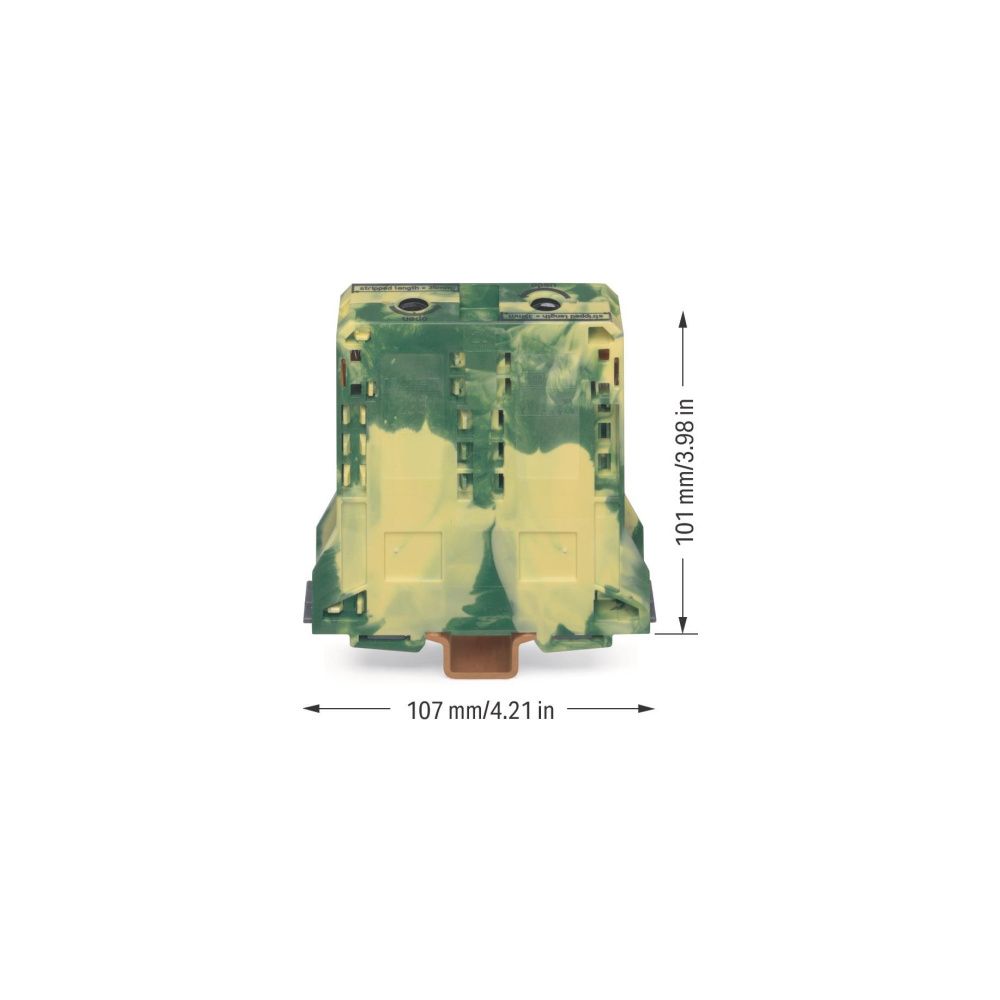

- Breite: 25 mm
- Höhe: 107 mm
- Tiefe: 101 mm
- Brennbarkeitsklasse: V0
Lieferumfang
- 1x 2-Leiter-Schutzleiterklemme
- 1x Innensechskantschlüssel
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 25 - 95 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 25 - 95 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 25 - 95 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 25 - 95 |
| Anschluss | Federzuganschluss |
| Anzahl Brückeraufnahmen | 2 |
| Anzahl der Ebenen | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WAGO-285-197 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Beschriftungsebene | Seitliche Beschriftung |
| Betriebstemperatur | 105 |
| Brandlast | 2,776 |
| Breite | 25 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4045454204372 |
| Etagen | 1 |
| Farbe | grün / gelb |
| Gesamte Anzahl der Potentiale | 1 |
| Gewicht | 309,3 |
| Gewicht | 1,556 kg |
| Höhe | 107 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 2 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| Montagehinweis | nur auf Tragschiene DIN 35 x 15 |
| PEN-Funktion | Ja |
| PEN-Funktion möglich | Ja |
| QS Aderendhülse | 25 |
| QS eindrähtig | 25 |
| QS mehrdrähtig | 25 |
| Tiefe | 101 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
