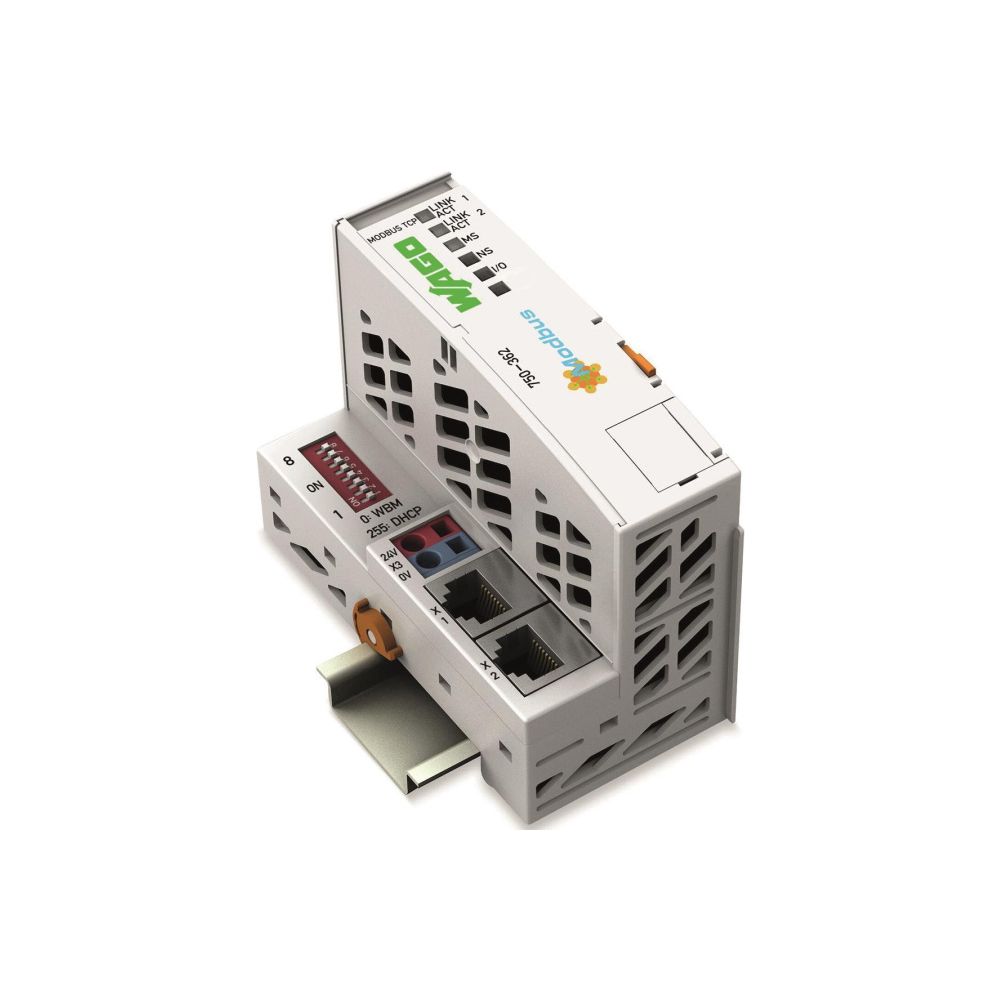

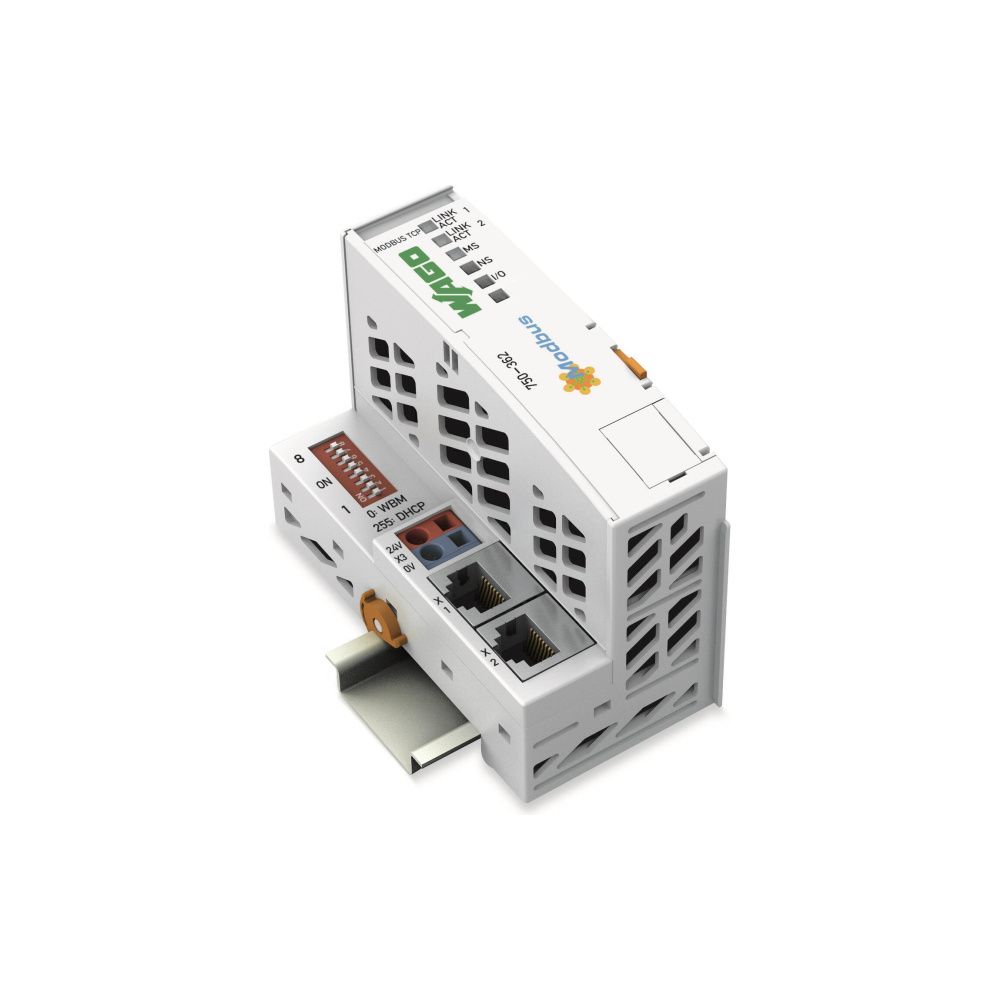

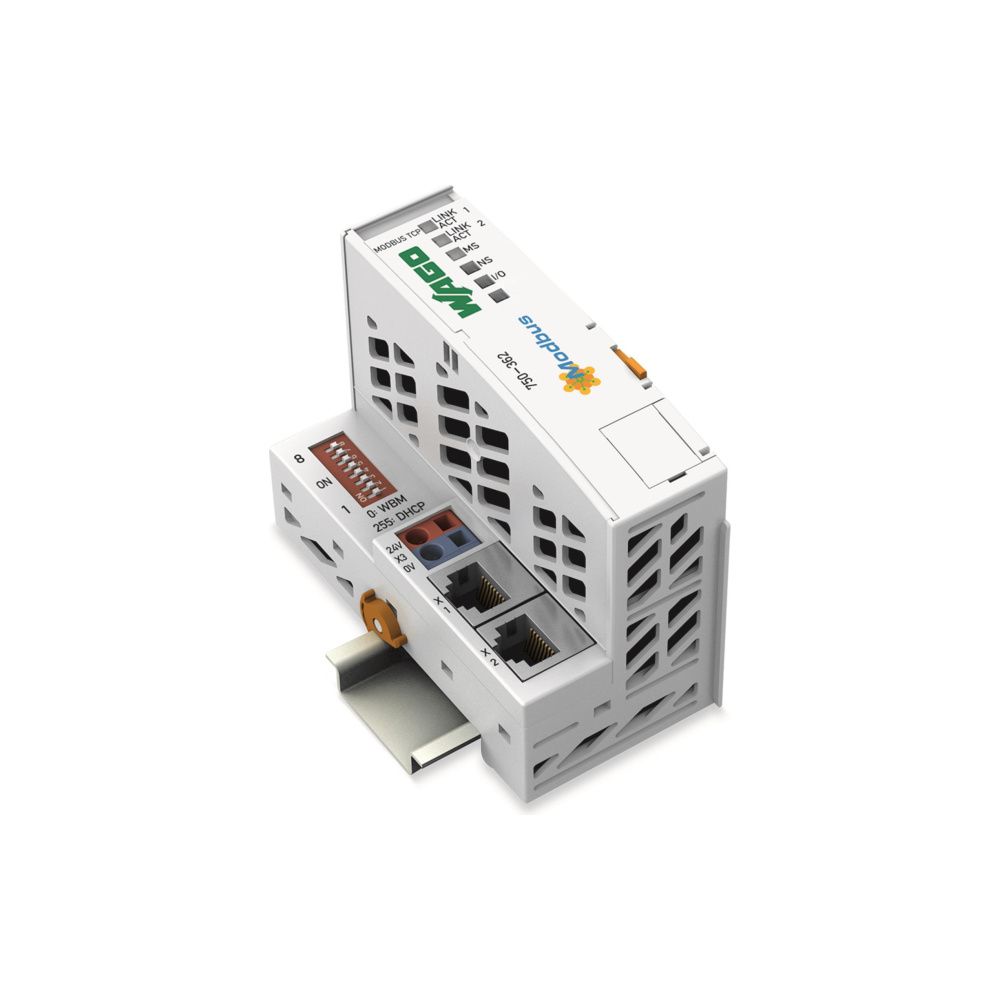

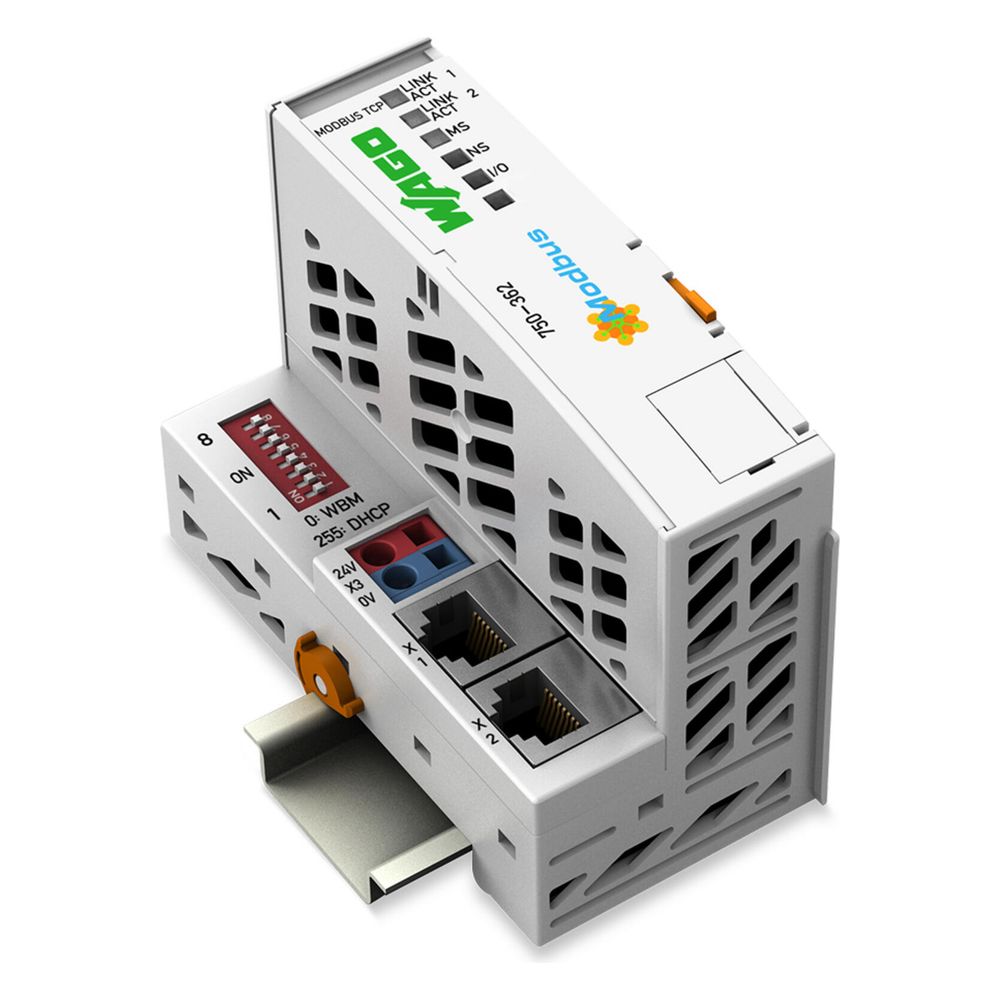

Wago Feldbuskoppler 750-362, 24V, Polycarbonat/Polyamid 6.6, 750-362

Der Feldbuskoppler 750-362 bindet das modulare WAGO-I/O-System an Ethernet-Netzwerke an. Das Gerät erkennt gesteckte I/O-Module automatisch und erstellt daraus ein lokales Prozessabbild. Durch zwei integrierte Ethernet-Schnittstellen mit Switch-Funktion ist eine Verdrahtung in Linientopologie ohne zusätzliche Infrastrukturkomponenten möglich.

Kommunikation und Protokolle

Der Koppler unterstützt die Kommunikation via Modbus TCP und UDP. Über einen integrierten Web-Server lassen sich Konfigurationen vornehmen und Statusinformationen abrufen. Neben Modbus werden diverse standardisierte Ethernet-Protokolle wie HTTP(S), BootP, DHCP, DNS, SNTP, FTP(S) und SNMP unterstützt. Die IP-Adressvergabe erfolgt flexibel über DHCP, BootP oder manuell per DIP-Schalter.

Systemaufbau und Montage

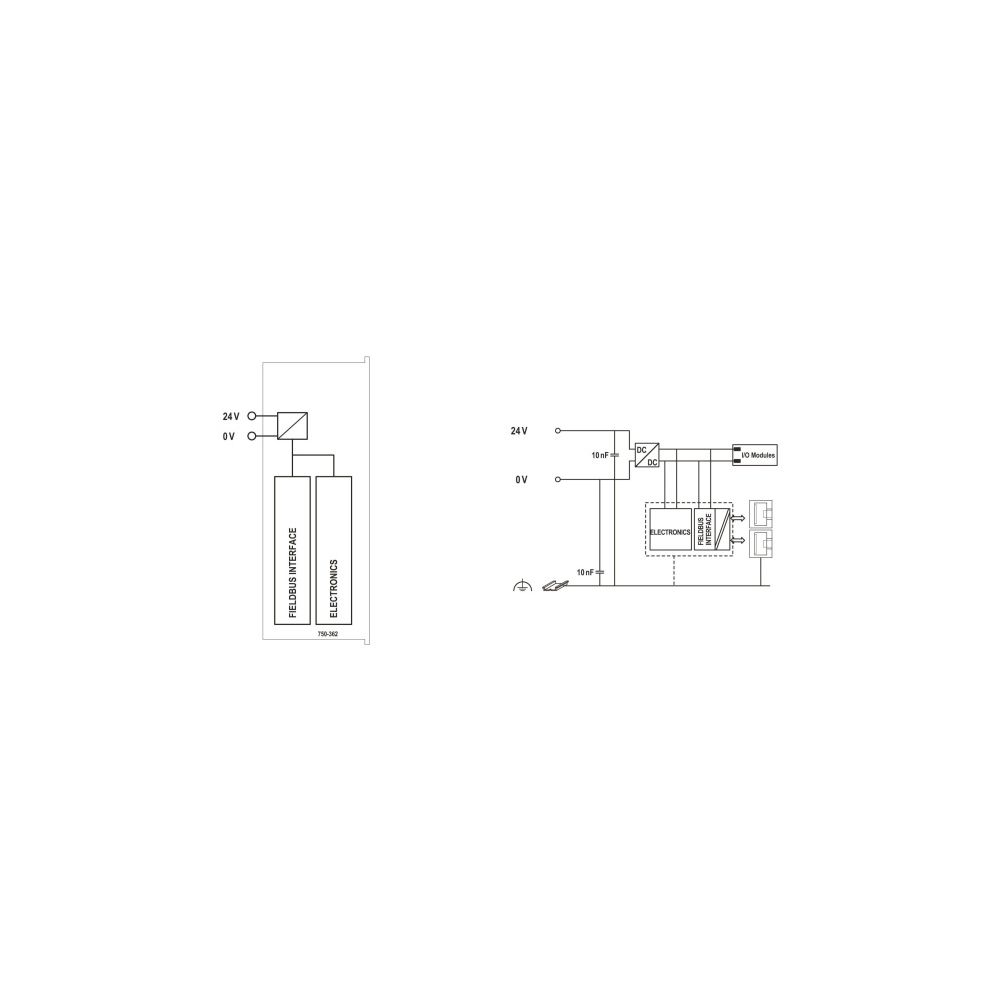

Das Gerät ist für die Montage auf 35 mm Tragschienen ausgelegt und verfügt über eine integrierte Stromversorgung für die Systemebene. Die Feldversorgung erfolgt über ein separates Einspeisemodul. Mit einer Schutzart von IP20 und der Eignung für den Einsatz in explosionsgefährdeten Bereichen der Kategorie 3 G/D eignet sich der Koppler für industrielle Automatisierungsumgebungen.

Dieser Feldbuskoppler ermöglicht eine effiziente Integration in Automatisierungslösungen. Mit einer Versorgungsspannung von 24 V DC und der Unterstützung von bis zu 250 Modulen pro Knoten stellt er eine leistungsfähige Komponente für komplexe Steuerungsaufgaben dar. Die Potentialtrennung zwischen System und Feld sowie die Unterstützung zahlreicher Ethernet-Protokolle gewährleisten eine flexible Datenübertragung.

Technische Daten

• Versorgungsspannung: 24 V DC
• Übertragungsrate: 10 / 100 Mbit / s
• Anzahl Industrial Ethernet Schnittstellen: 2
• Max. Anzahl Module pro Knoten: 250
• Schutzart: IP20
• Montageart: Tragschiene 35
• Breite: 49,5 mm
• Höhe: 96,8 mm
• Tiefe: 71,9 mm
• Gewicht: 104,8 g
