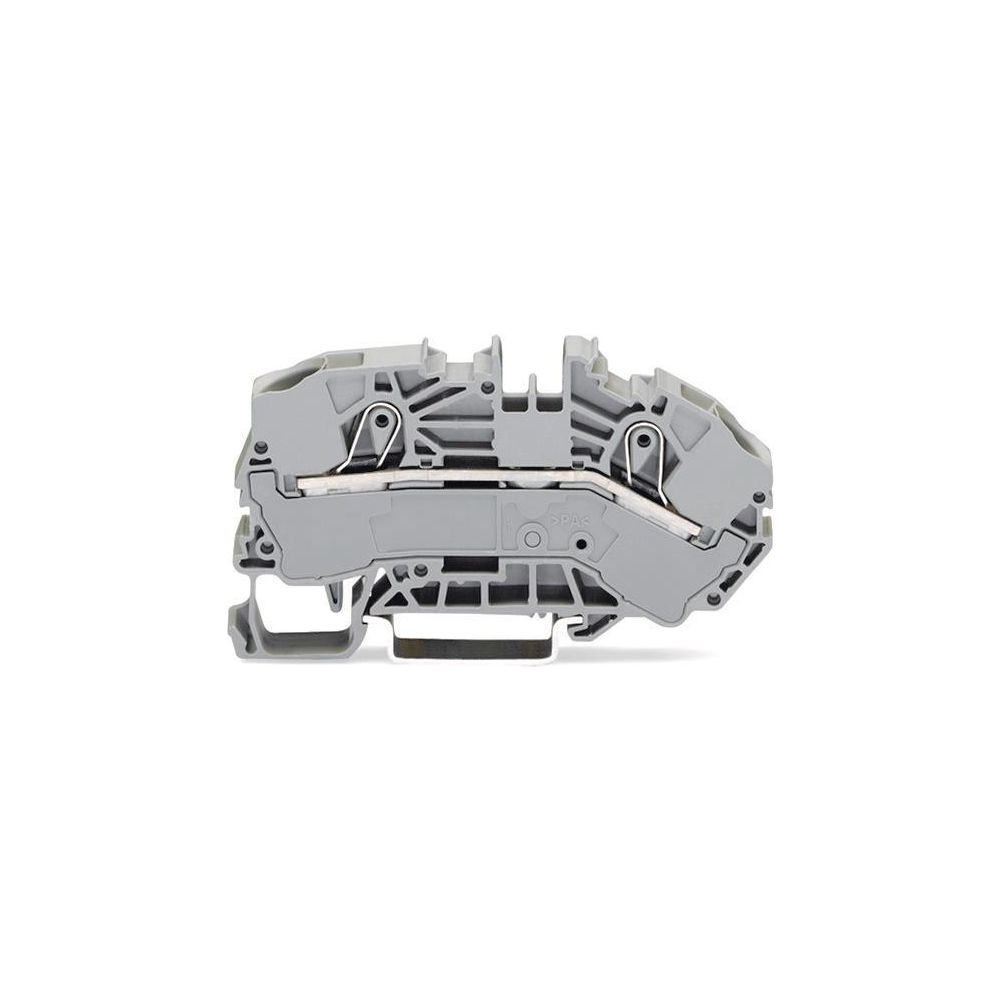

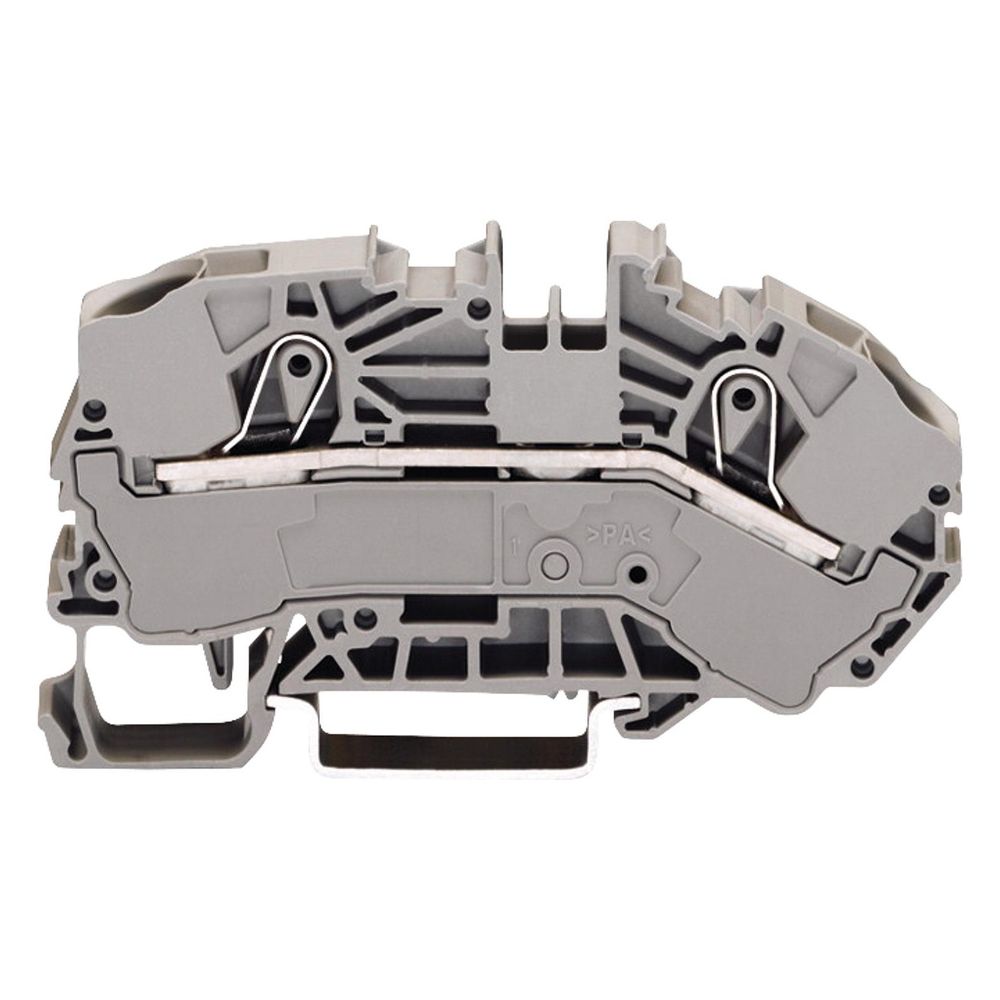

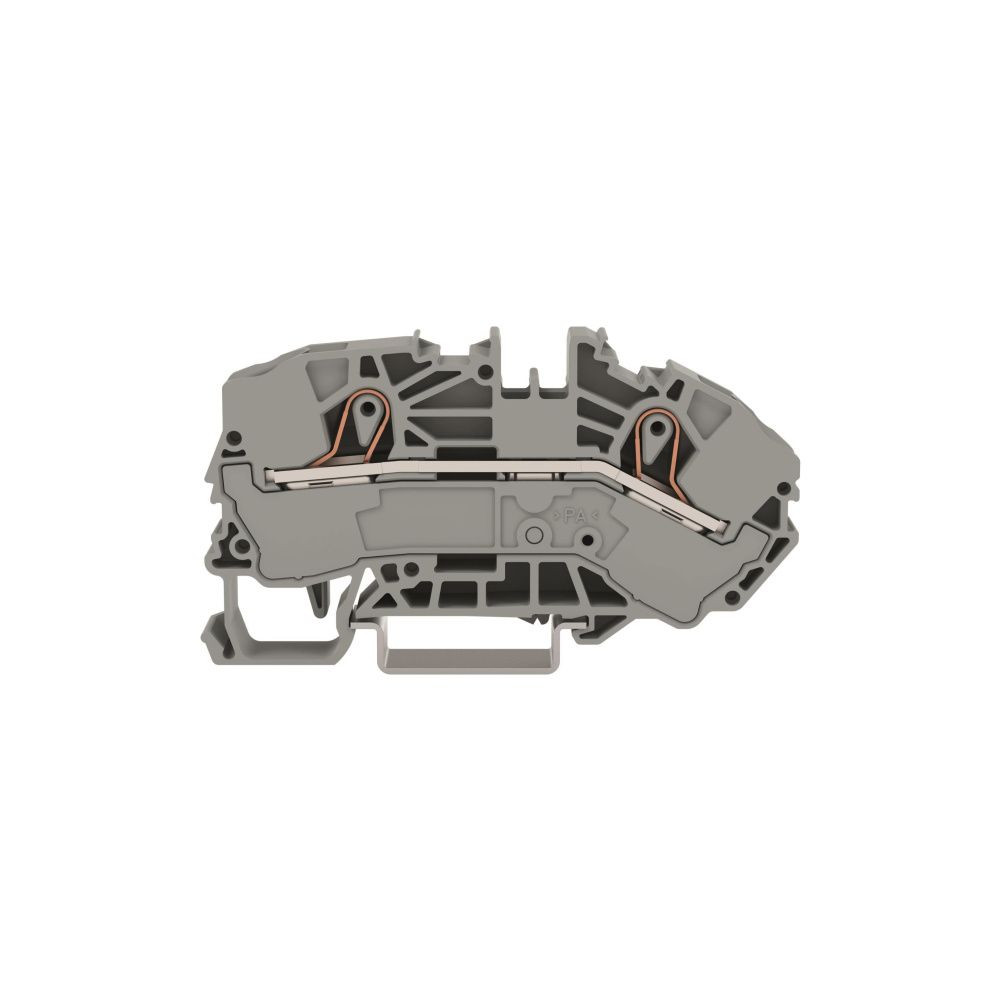

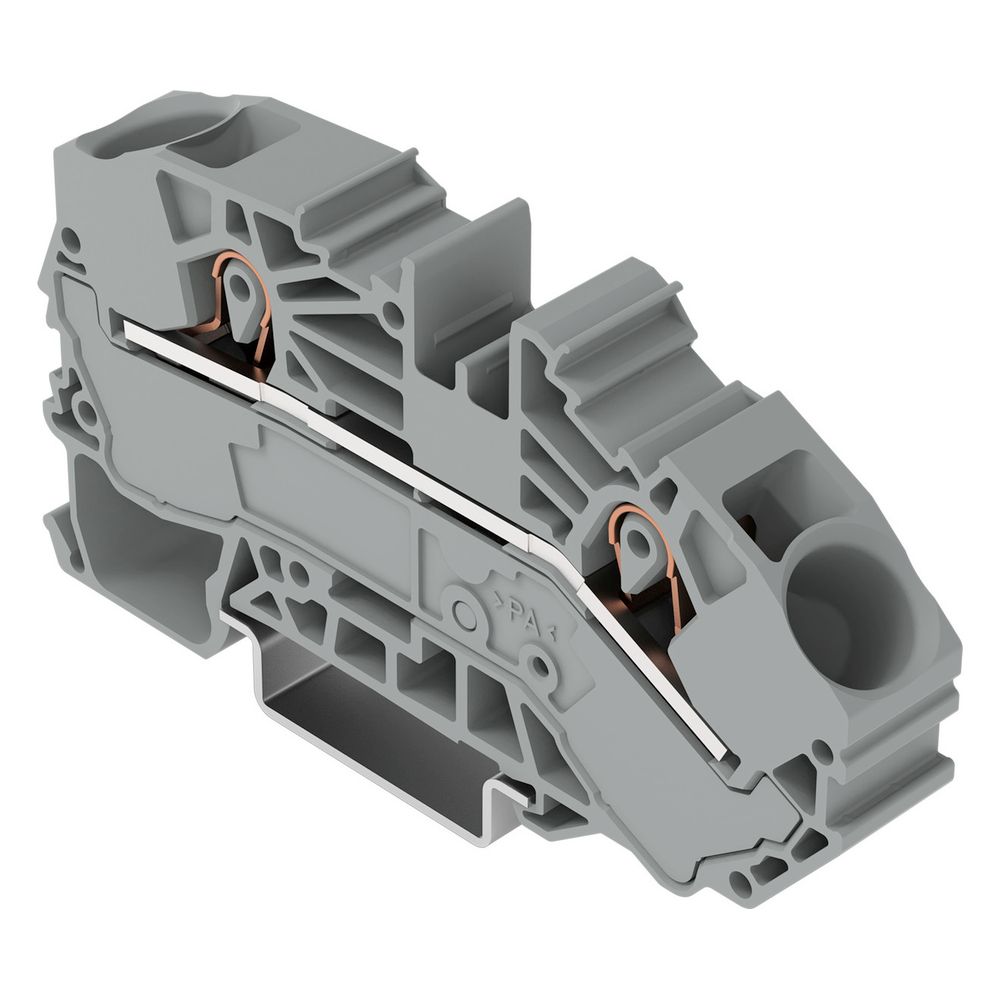

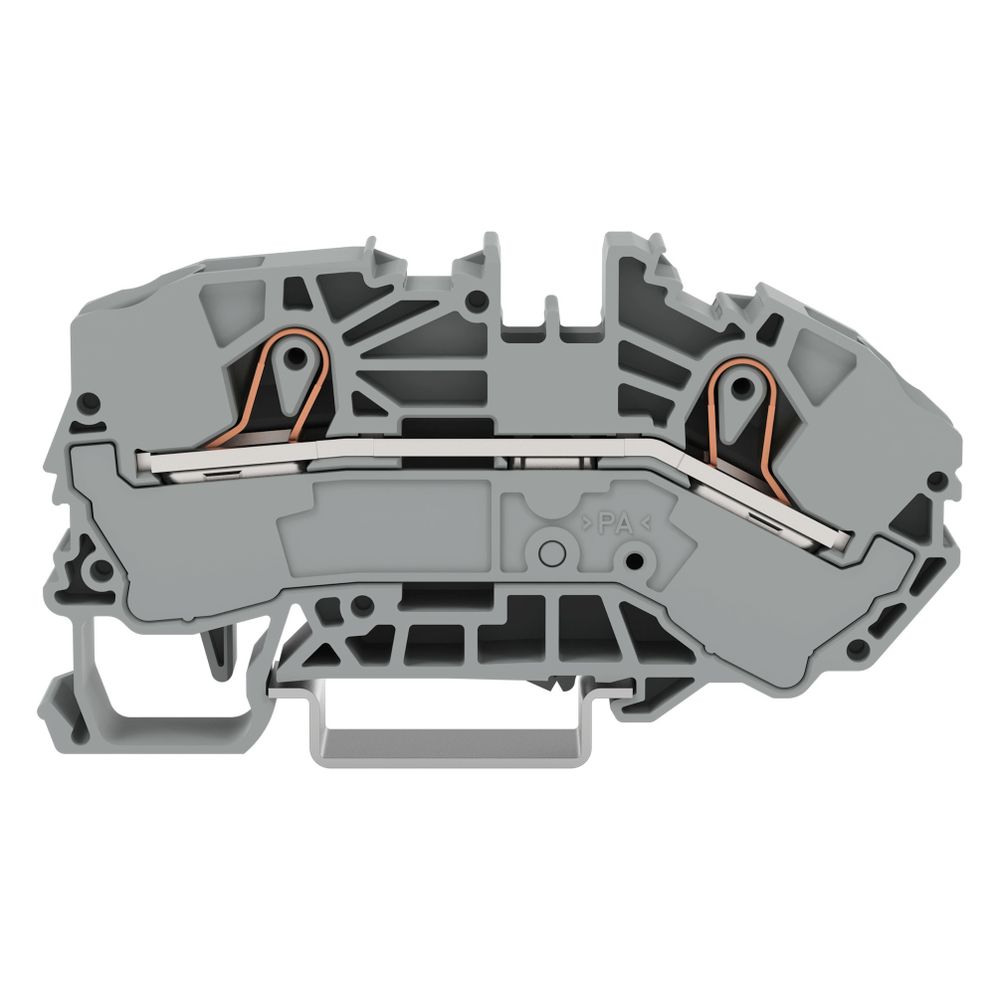

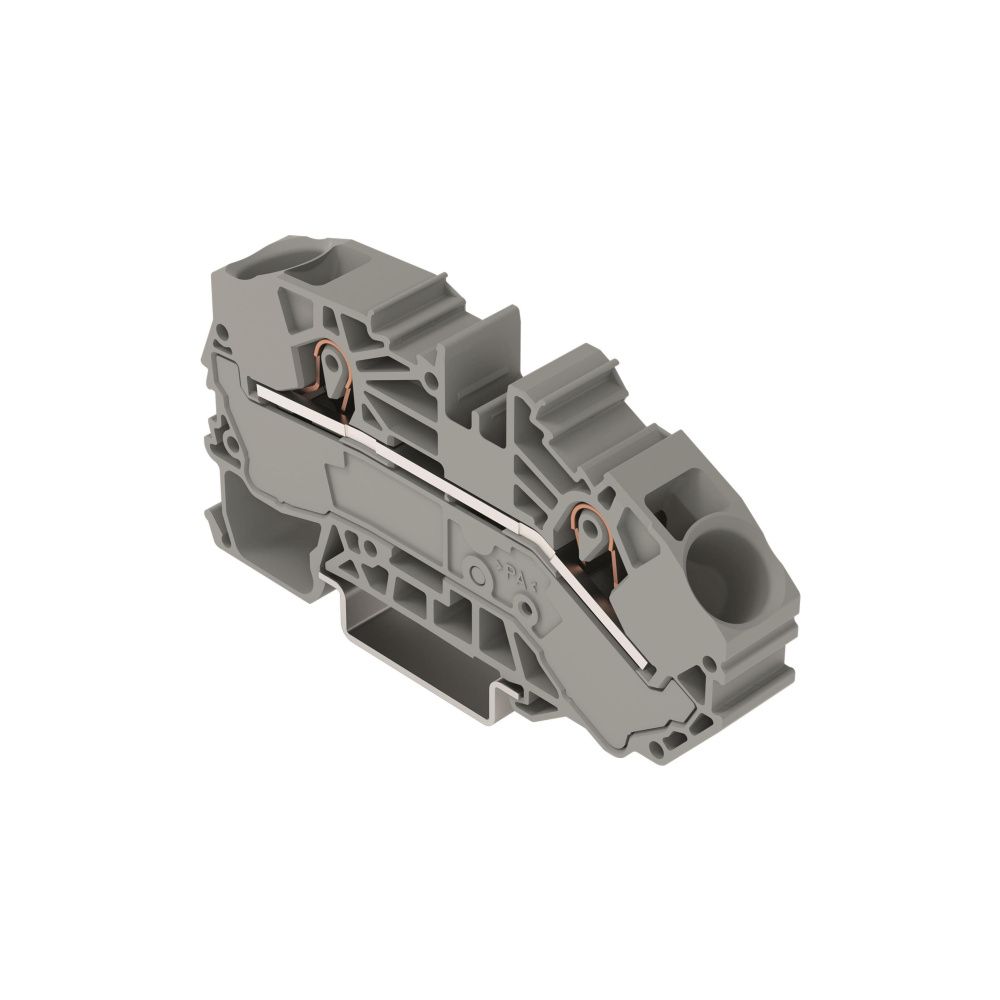

Wago Verteiler-Einspeiseklemme 2016 2016-7601, 16mm2, 800V, 76A, 12mm, Grau
Diese 2-Leiter-Verteiler-Einspeiseklemme der Serie 2016 ermöglicht eine effiziente Elektroinstallation auf der Tragschiene. Das Bauteil kombiniert Durchgangs- und Einspeisefunktion und ist für eine Bemessungsspannung von 800 V sowie einen Bemessungsstrom von 76 A ausgelegt.
Anschlusstechnik und Montage
Die Klemme nutzt die Federzugtechnik, die einen zuverlässigen Kontakt für verschiedene Leiterarten sicherstellt. Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse lassen sich direkt stecken, was die Montage beschleunigt. Für den Anschluss sind Abisolierlängen von 18 bis 20 mm erforderlich. Die Montage erfolgt auf einer Hutschiene der Bauform TH35.
Material und Design
Das Gehäuse besteht aus Polyamid, das der Brennbarkeitsklasse V0 nach UL 94 entspricht. Mit einer Breite von 12 mm ist die Klemme kompakt gestaltet und bietet sowohl mittige als auch seitliche Beschriftungsmöglichkeiten. Der Betrieb ist in einem Temperaturbereich bis 105 °C möglich.
Die Verteiler-Einspeiseklemme bietet Flexibilität bei Leiterquerschnitten von 0,5 mm² bis 25 mm² (feindrähtig ohne Aderendhülse). Mit einer Bemessungsspannung von 800 V und einer Strombelastbarkeit von 76 A eignet sie sich für anspruchsvolle Anwendungen in der Schaltanlagen- und Verteilertechnik. Die robuste Ausführung aus Polyamid sorgt für Sicherheit in der täglichen Anwendung.
Technische Daten
- Nennquerschnitt: 16 mm²
- Bemessungsspannung: 800 V
- Bemessungsstrom: 76 A
- Anschlussart: Federzuganschluss
- Leiterquerschnitt: 0,5 - 25 mm²
- Breite: 12 mm

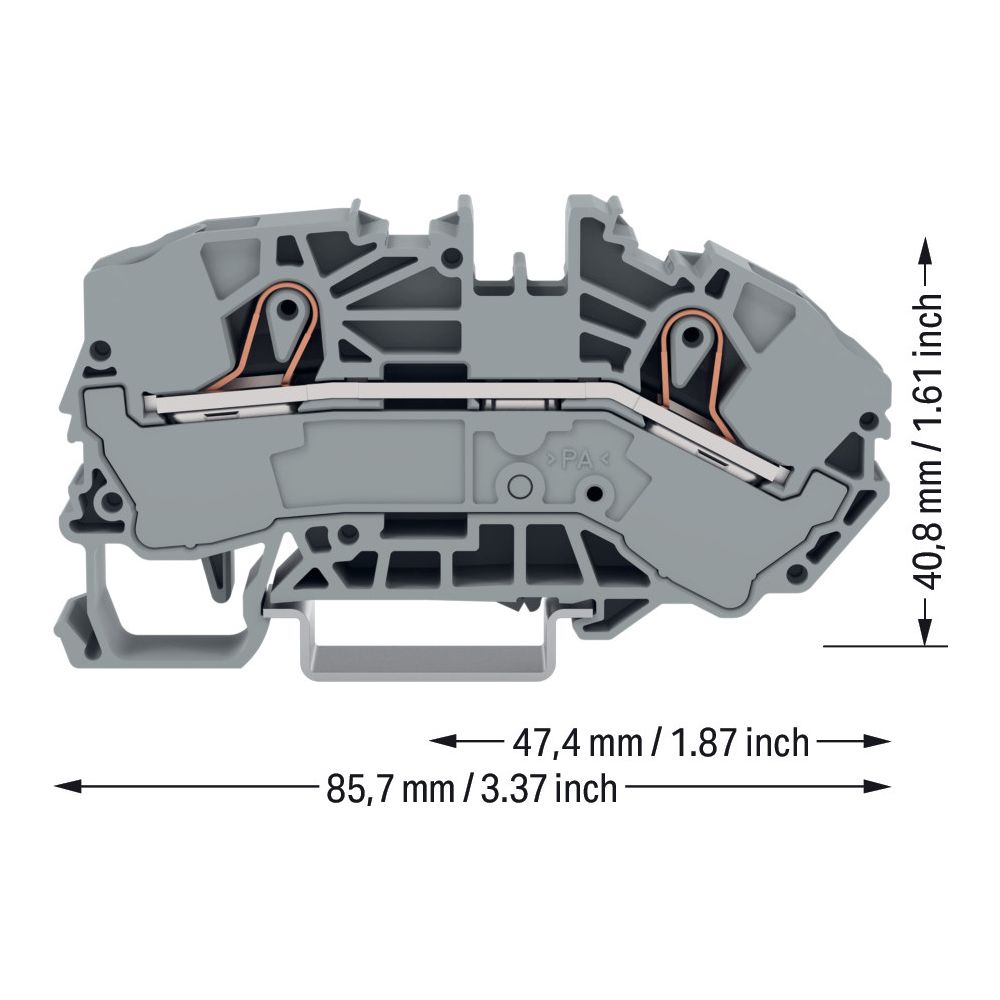

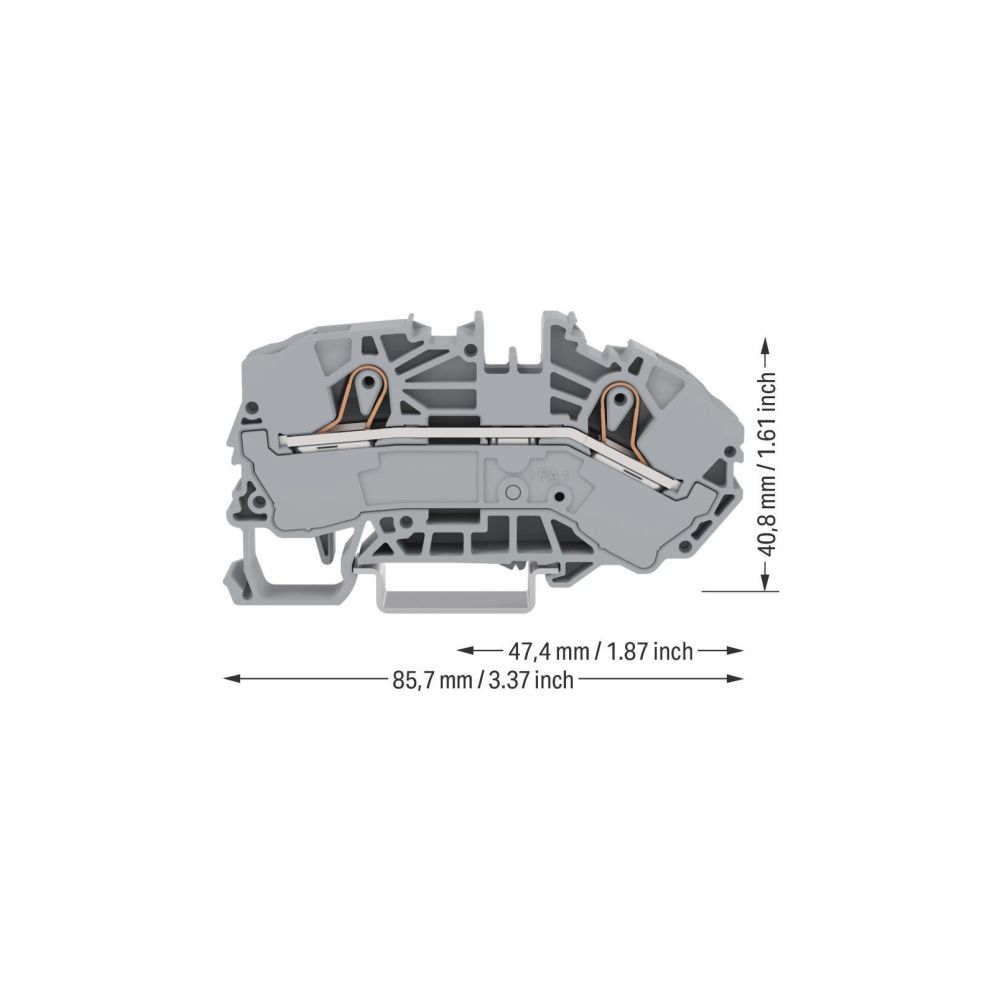

- Höhe: 85,7 mm
- Tiefe: 40,8 mm
- Montageart: Hutschiene TH35
- Betriebstemperatur: 105 °C
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt | 0,5;16 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5;16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5;16 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5;25 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 - 16 |
| Anschluss | Federzuganschluss |
| Anzahl Brückeraufnahmen | 2 |
| Anzahl der Ebenen | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen | 2 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anzahl der Potenziale | 1 |
| Artikelnummer | WAGO-2016-7601 |
| Ausführung | 2-Leiter-Klemme |
| Ausführung des elektrischen Anschlusses | Push- |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 76 |
| Beschriftungsebene | Mitten- / Seitliche Beschriftung |
| Betriebstemperatur | 105 |
| Brandlast | 0,475 |
| Breite | 12 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4045454725082 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung Ex e | Nein |
| Farbe | grau |
| Gesamte Anzahl der Potentiale | 1 |
| Gewicht | 29,4 |
| Gewicht | 0,655 kg |
| Höhe | 85,7 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff | Polyamid |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 2 |
| Klemmstellen je Etage | 2 |
| Montage | Tragschiene |
| Montageart | Hutschiene TH35 |
| Nennquerschnitt | 16 |
| QS Aderendhülse | 0,5 |
| QS eindrähtig | 0,25 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 0,5 |
| Tiefe | 85,7 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | DE40917098 |
