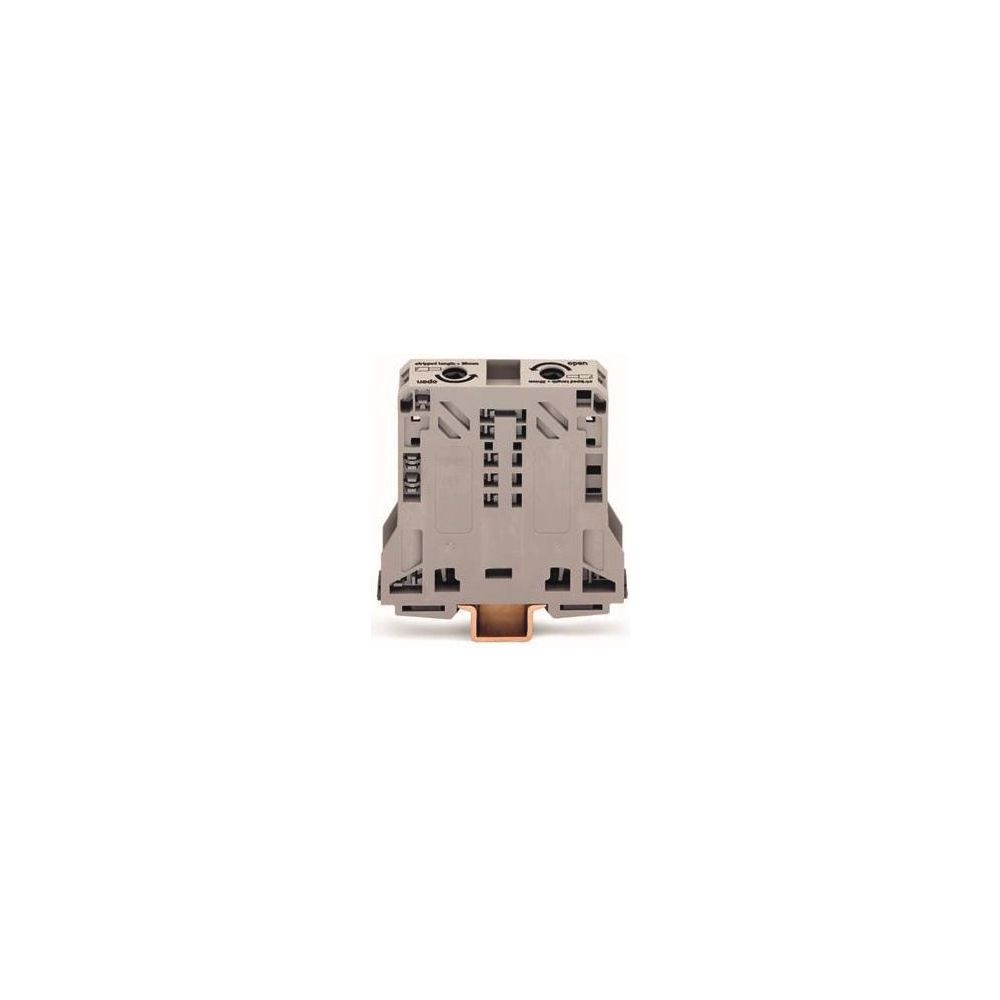

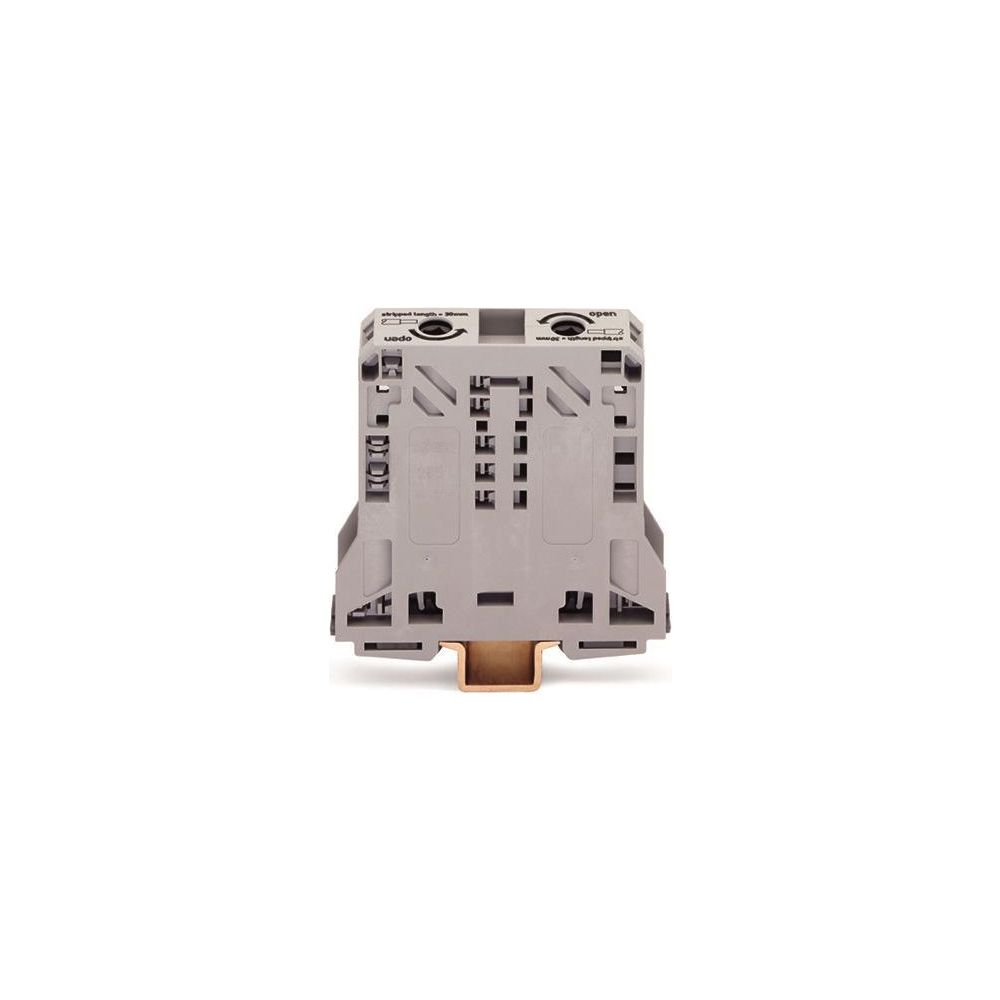

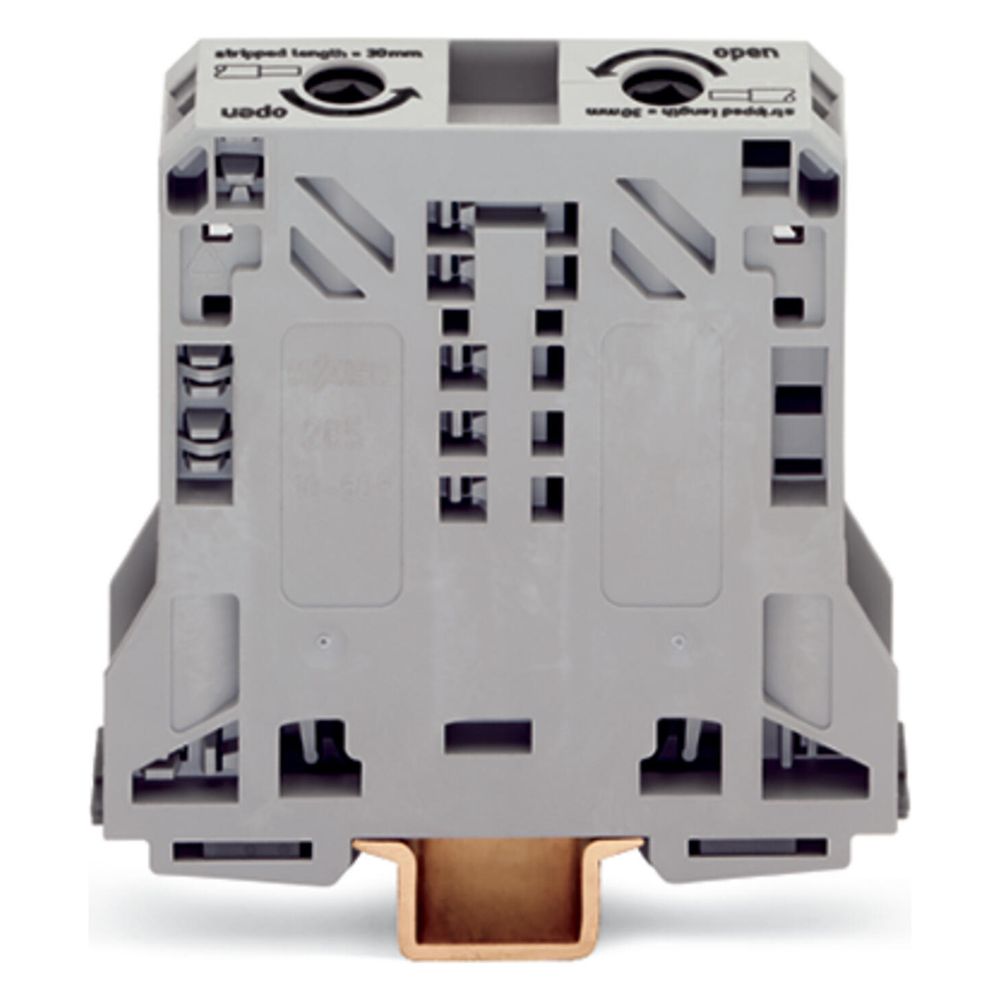

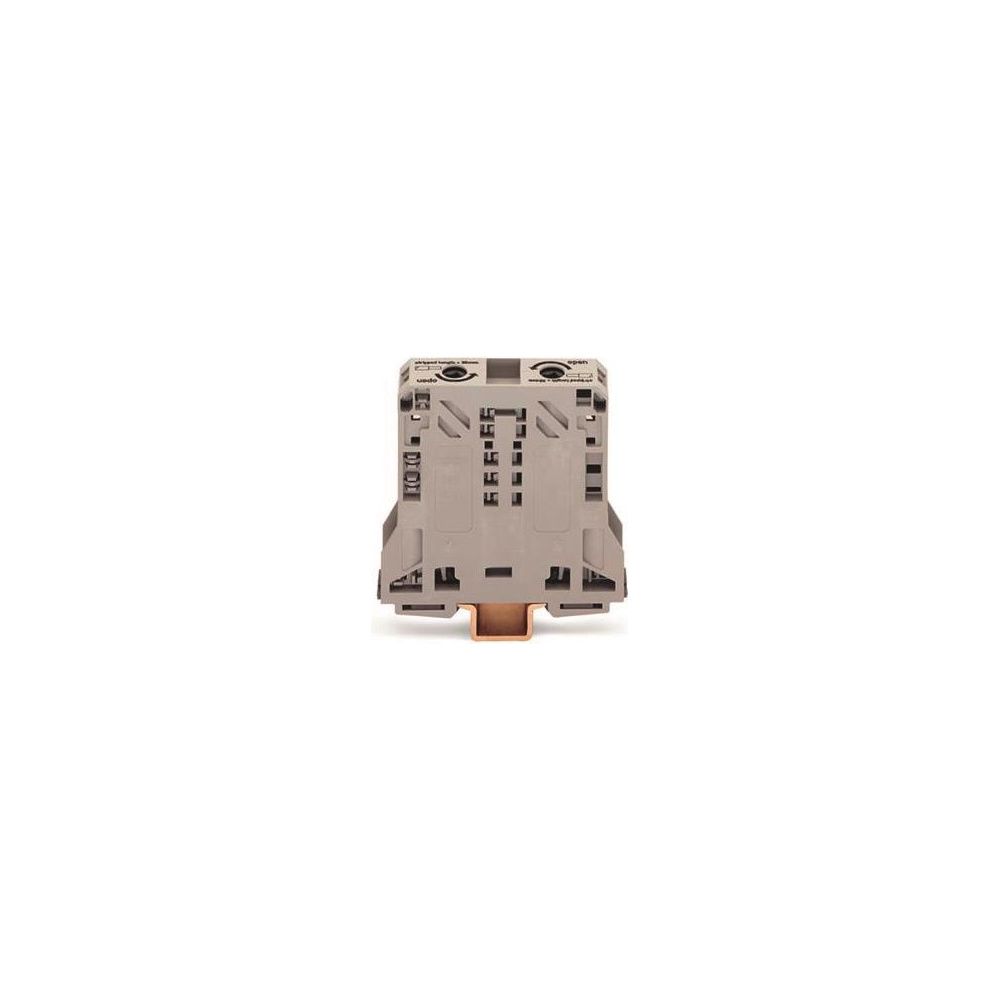

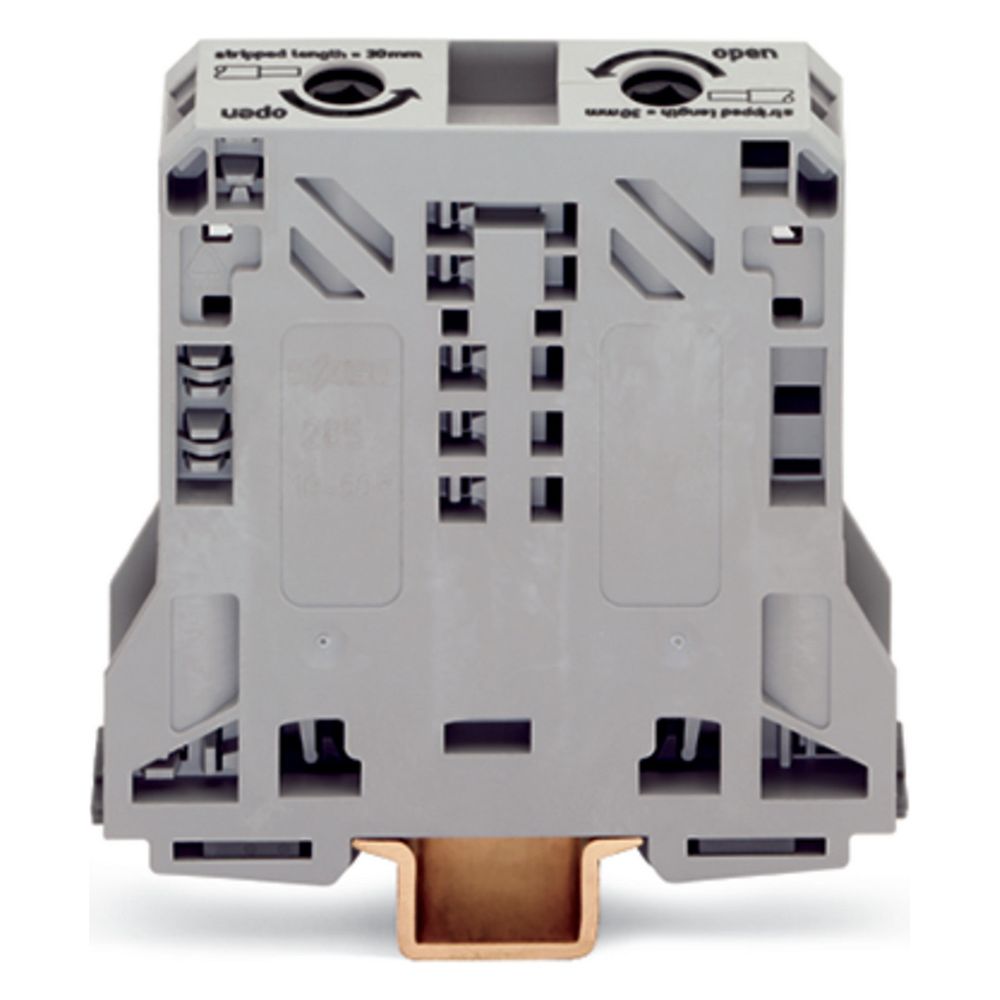

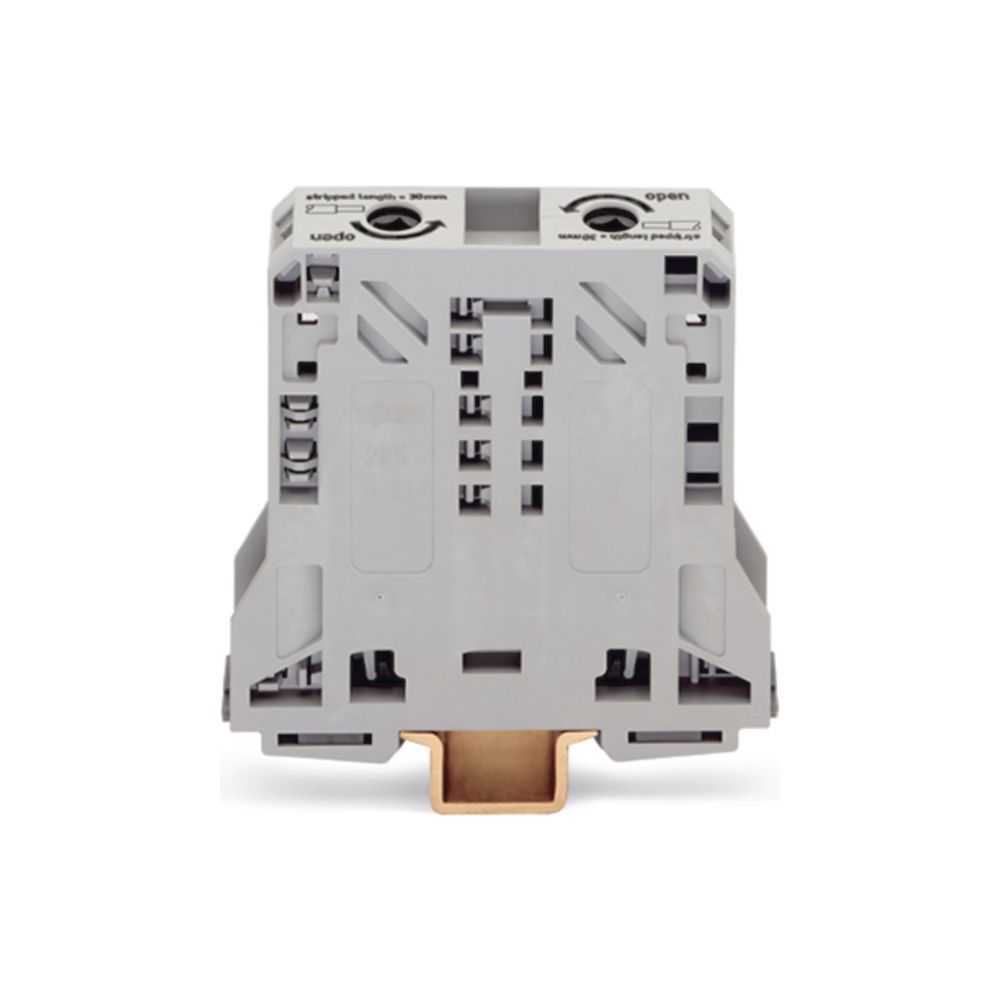

Wago 2-Leiter-Durchgangsklemme 285 285-150, 10-50mm2, 1000V, 150A, Grau

Diese 2-Leiter-Durchgangsklemme der Serie 285 ermöglicht eine sichere und wartungsfreie Verbindung von Leitern mit großen Querschnitten. Dank der POWER CAGE CLAMP-Technologie lassen sich Leiter bis 70 mm² ohne aufwendige Vorbehandlung oder den Einsatz eines Drehmomentschlüssels anschließen. Die Klemme ist für den Einsatz auf 35 x 15 mm Tragschienen konzipiert und eignet sich für anspruchsvolle elektrische Installationen.

Zuverlässige Anschlusstechnik

Die POWER CAGE CLAMP-Technologie sorgt für eine dauerhaft stabile Kontaktierung. Die Klemmstelle lässt sich im geöffneten Zustand arretieren, was die Montage erleichtert. Da keine Aderendhülsen erforderlich sind und die Leiter direkt angeschlossen werden können, reduziert sich der Installationsaufwand. Das Gehäuse aus robustem Polyamid erfüllt hohe Anforderungen an die Brandsicherheit und ist für Betriebstemperaturen bis 105 °C ausgelegt.

Montage und Anwendung

Die Durchgangsklemme ist für die Montage auf einer Hutschiene TH35 (35 x 15 mm) vorgesehen. Mit einer Bemessungsspannung von 1000 V und einem Bemessungsstrom von 150 A bietet sie eine hohe Leistungsfähigkeit. Die seitliche Beschriftungsebene ermöglicht eine übersichtliche Kennzeichnung der Anschlusspunkte. Durch die kompakte Bauweise mit einer Breite von 20 mm lässt sich die Klemme effizient in Schaltschränken und Verteilungen integrieren.

Die Durchgangsklemme überzeugt durch ihre hohe Belastbarkeit und einfache Handhabung bei Leiterquerschnitten von bis zu 70 mm². Mit einer Bemessungsspannung von 1000 V und einem Strom von 150 A ist sie für leistungsstarke Anwendungen ausgelegt. Die wartungsfreie Federzugtechnik gewährleistet eine dauerhafte Verbindungssicherheit, während die Arretierfunktion der Klemmstelle eine komfortable Installation ermöglicht.

Technische Daten

• Bemessungsspannung: 1000 V
• Bemessungsstrom: 150 A
• Leiterquerschnitt feindrähtig (ohne Aderendhülse): 10 - 70 mm²
• Leiterquerschnitt (eindrähtig/mehrdrähtig): 10 - 50 mm²
• Anschlussart: Federzuganschluss
• Montageart: Tragschiene 35 x 15 mm
• Breite: 20 mm
• Höhe: 94 mm
• Tiefe: 87 mm
• Betriebstemperatur: 105 °C
