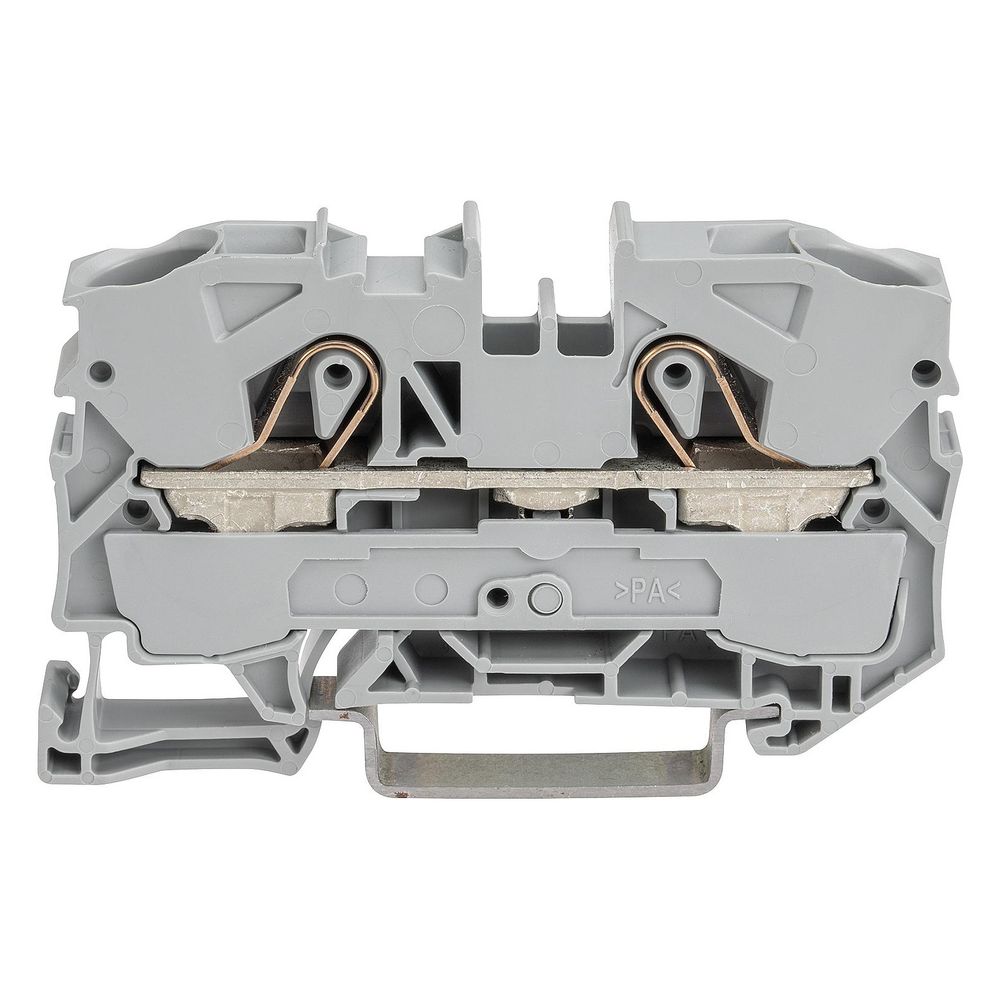

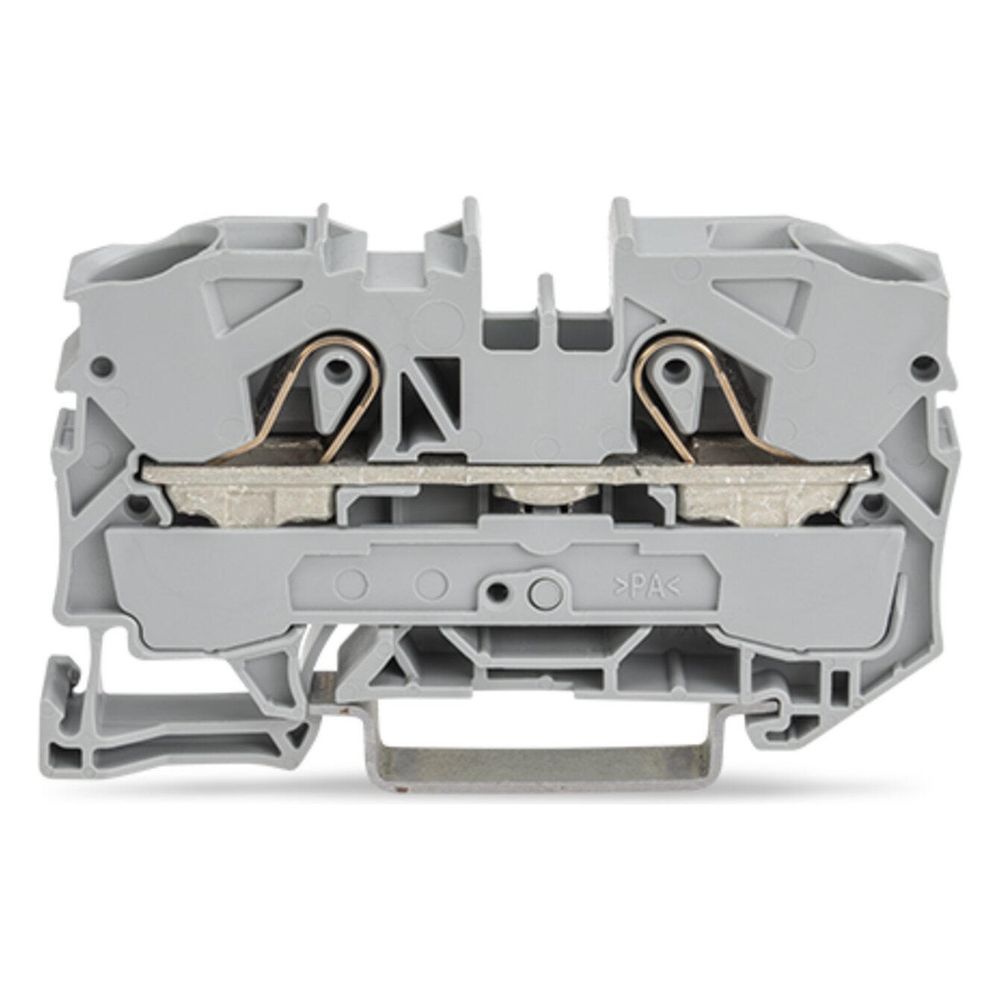

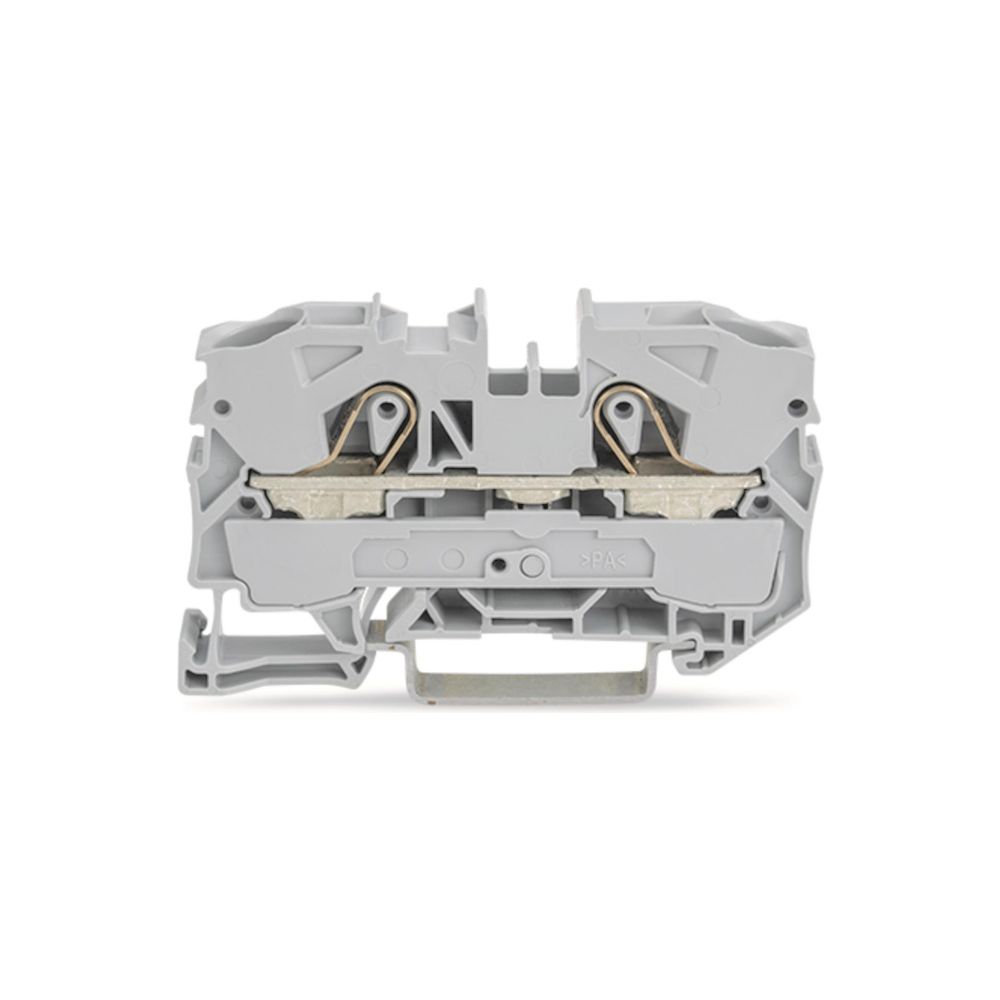

Wago 2-Leiter-Durchgangsklemme TOPJOB S 2010-1201, 10mm2, 800V, 57A, Grau

Diese 2-Leiter-Durchgangsklemme aus der Serie TOPJOB S ermöglicht eine zuverlässige elektrische Verbindung in Industrie- und Gebäudeanwendungen. Ausgestattet mit der Push-in CAGE CLAMP Anschlusstechnik, erlaubt sie das direkte Stecken von starren Leitern sowie feindrähtigen Leitern mit Aderendhülse ohne Werkzeug. Das Bauteil ist für eine Bemessungsspannung von 800 V sowie einen Bemessungsstrom von 57 A ausgelegt und für Ex e II Anwendungen geeignet.

Anschlusstechnik und Montage

Die Klemme ist für Leiterquerschnitte von 0,5 mm² bis 16 mm² konzipiert, wobei die genauen Werte von der Leiterart abhängen. Die Montage erfolgt auf einer Hutschiene TH35. Für den Anschluss ist eine Abisolierlänge von 17 bis 19 mm erforderlich. Das Gehäuse besteht aus robustem Thermoplast, das der Brennbarkeitsklasse V0 entspricht und eine Betriebstemperatur von 105 °C aufweist. Zur Installation ist eine Abschlussplatte erforderlich.

Technische Daten

• Bemessungsspannung: 800 V
• Bemessungsstrom: 57 A
• Anschlussart: Federzuganschluss
• Leiterquerschnitt: 0,5 - 16 mm²

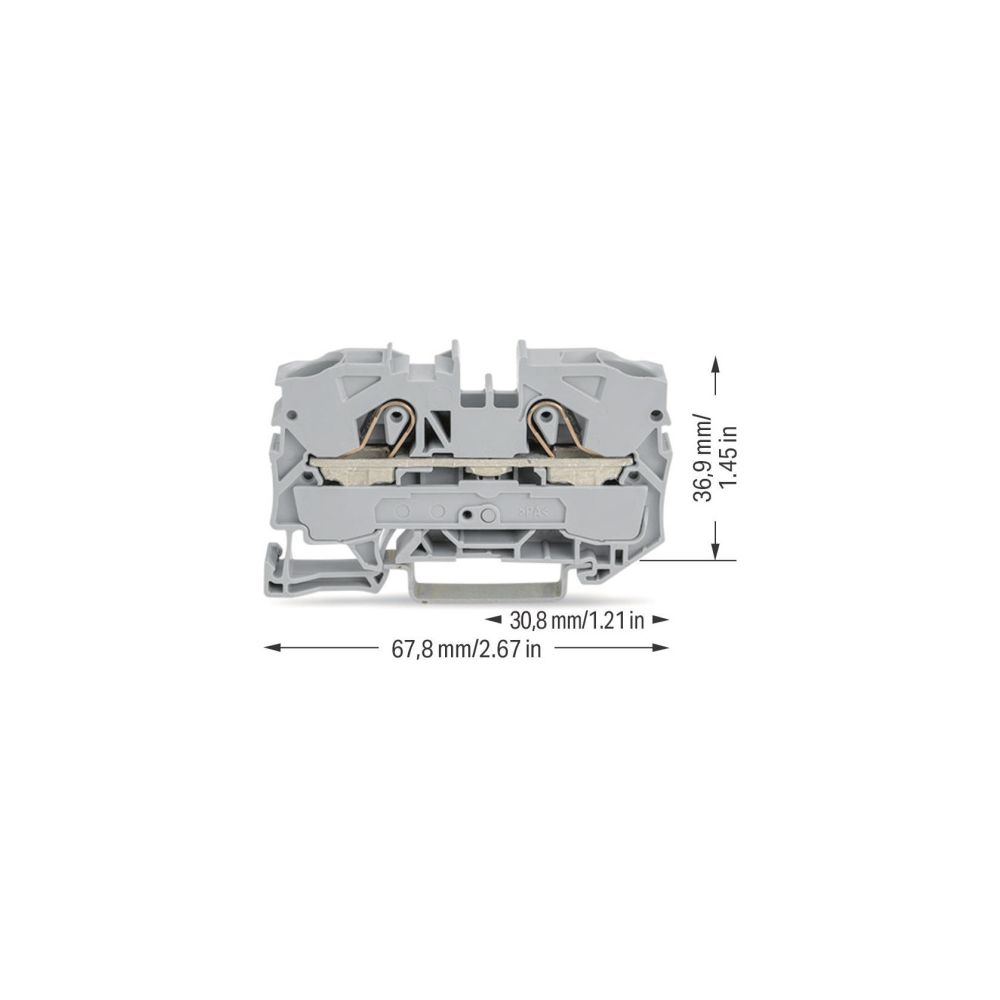

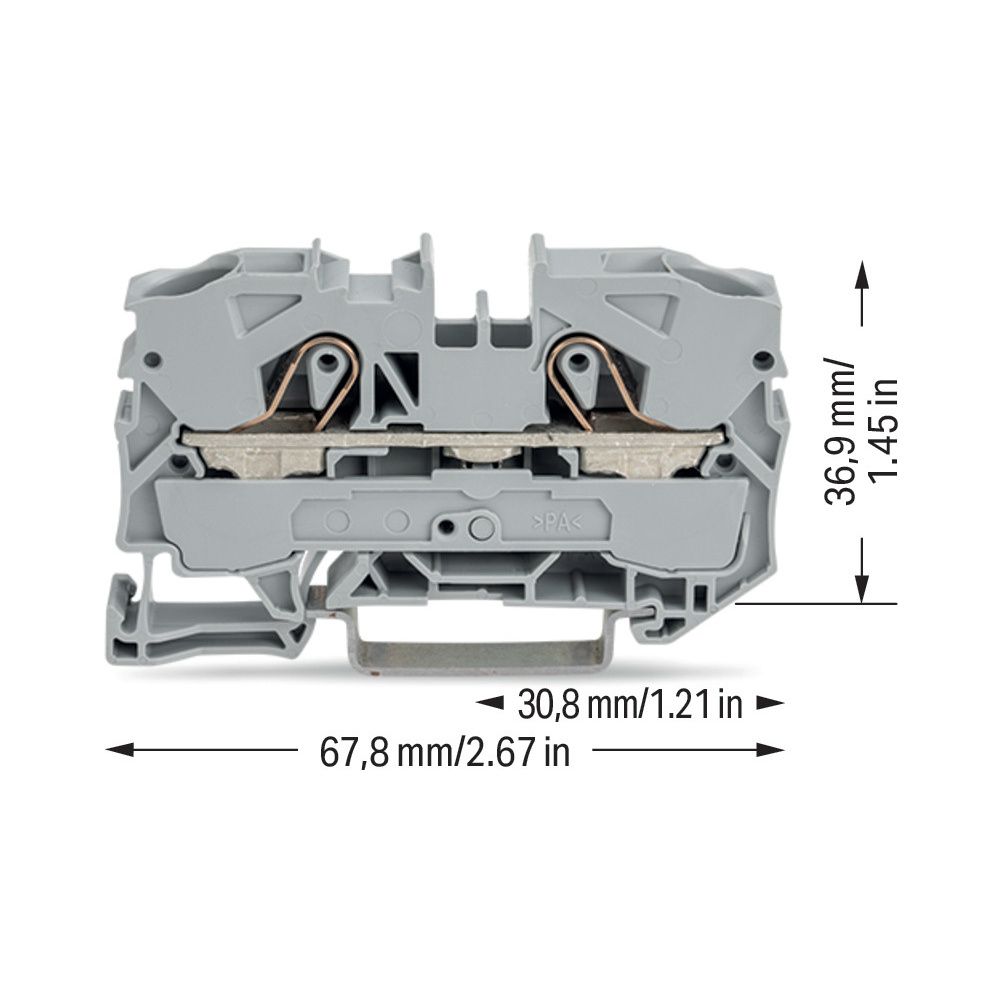

• Breite: 10 mm
• Höhe: 67,8 mm
• Tiefe: 36,9 mm
• Montageart: Hutschiene TH35
• Explosionsschutz: Ex e II
• Brennbarkeitsklasse: V0

Diese Durchgangsklemme überzeugt durch ihre hohe Flexibilität bei der Leiterwahl und die effiziente Anschlusstechnik, die eine schnelle Verdrahtung sicherstellt. Mit einer Bemessungsspannung von 800 V und einer Strombelastbarkeit von 57 A bietet sie eine leistungsfähige Lösung für anspruchsvolle elektrische Installationen. Die kompakte Bauweise mit einer Breite von 10 mm unterstützt eine platzsparende Anordnung auf der Tragschiene, während die Eignung für Ex-Bereiche den Einsatz in spezialisierten industriellen Umgebungen ermöglicht.
