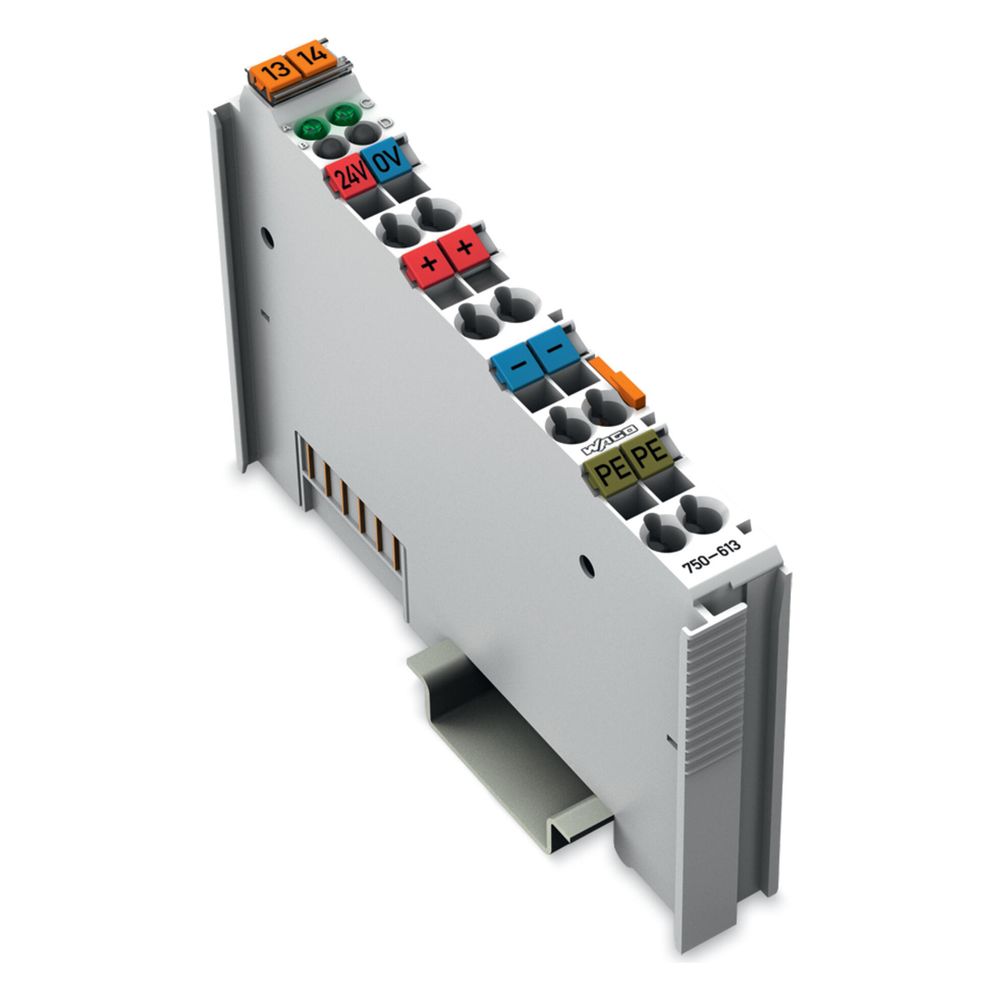

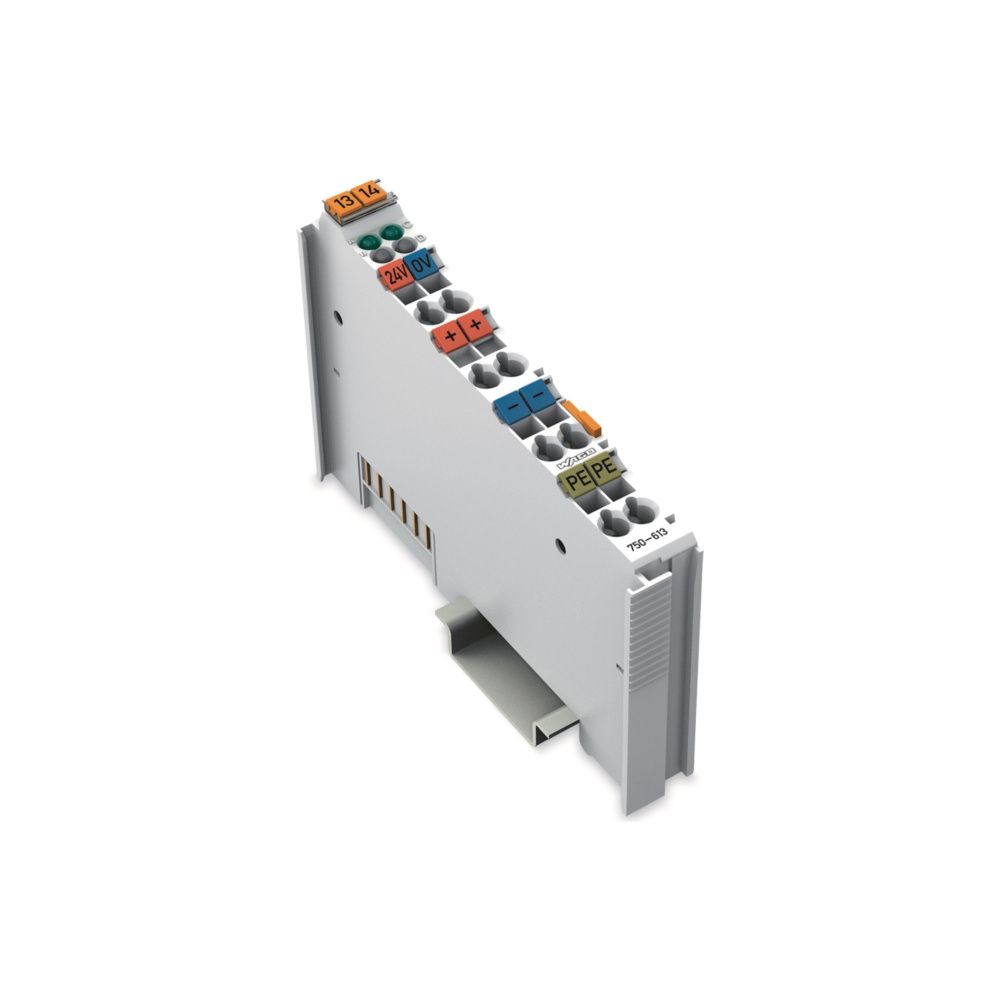

Wago Systemeinspeisung 750-613, DC 24 V, 100x12x69,8mm, Polycarbonat/Polyamid 6.6, lichtgrau

Die Systemeinspeisung 750-613 dient der effizienten Versorgung von Feldbusknoten mit hohem Strombedarf innerhalb des modularen I/O-Systems. Das Modul stellt eine DC 24 V Spannungsversorgung für System und Feld bereit und erhöht die Kapazität der Systemversorgung um 2 A. Dank der kompakten Bauweise und der Federzuganschlusstechnik ermöglicht die Komponente eine zuverlässige Integration in dezentrale Automatisierungslösungen.

Funktion und Anschluss

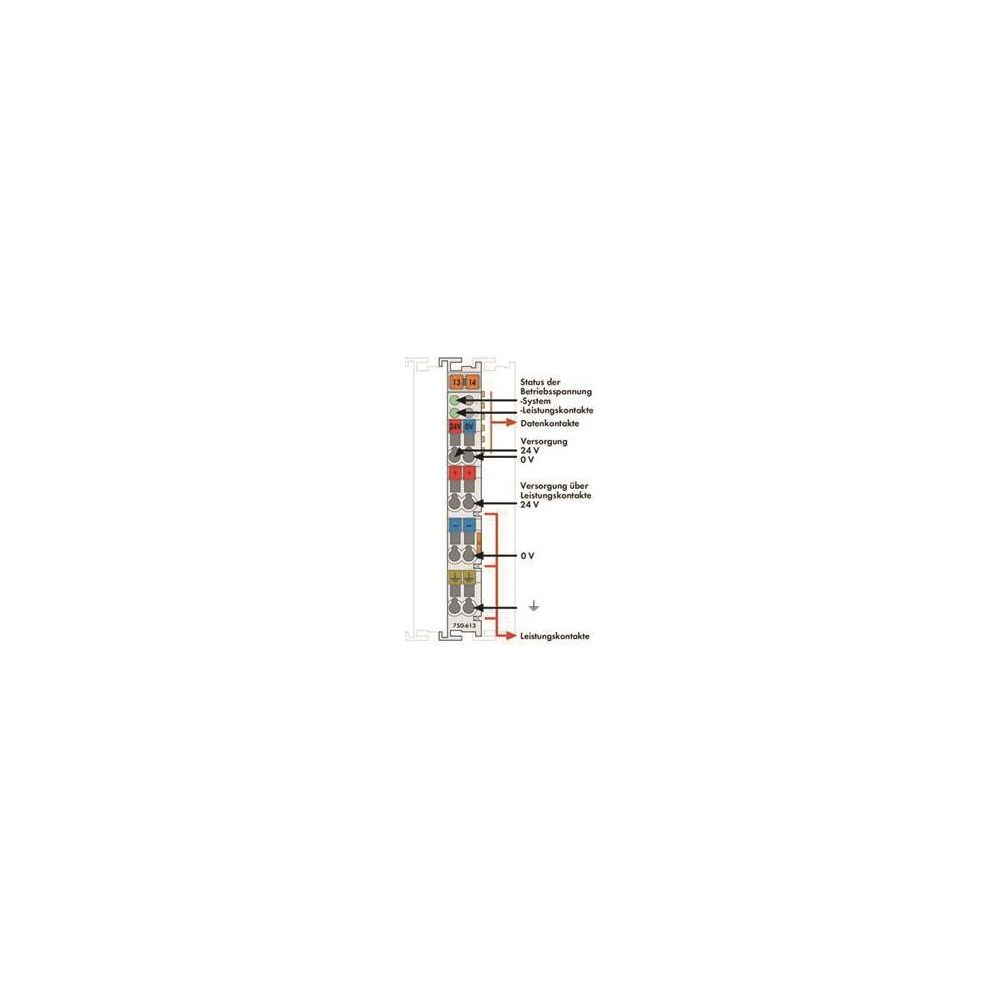

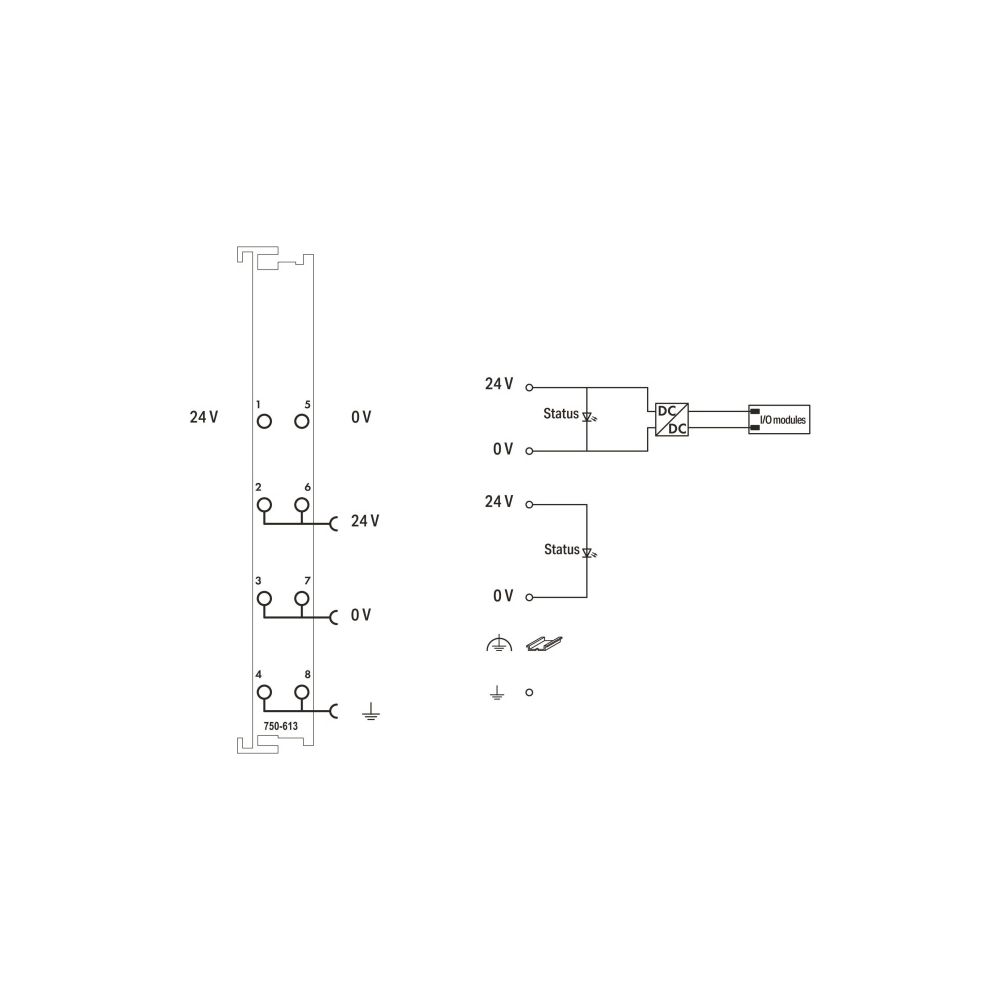

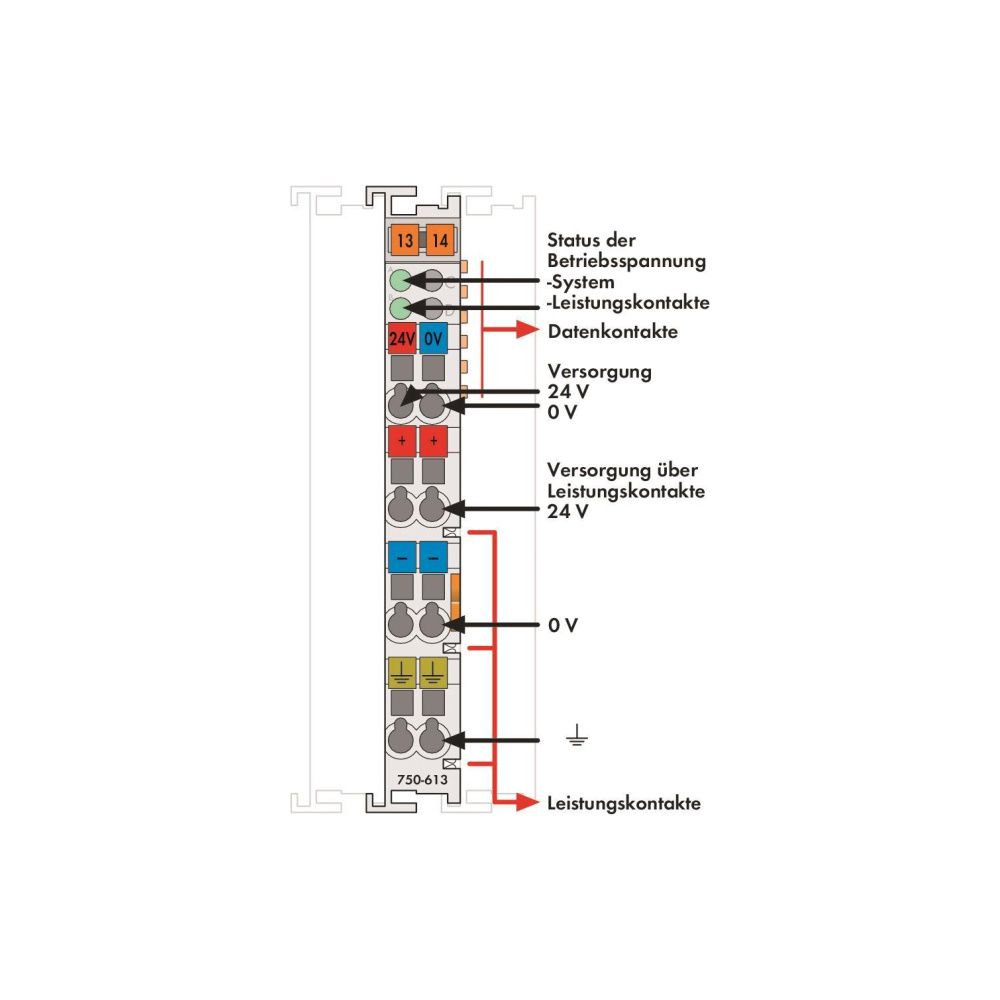

Die Klemme fungiert als Potentialeinspeisung und versorgt über integrierte Leistungskontakte die Feldseite nachfolgender Busklemmen. Die Anschlusstechnik erfolgt über Federzugklemmen, die eine sichere Kontaktierung von Kupferleitern mit einem Querschnitt von 0,08 bis 2,5 mm² ermöglichen. Der Status der Betriebsspannung für System und Leistungskontakte wird direkt am Modul über grüne LEDs signalisiert. Bei Bedarf lässt sich die Kapazität durch den Einsatz weiterer Einspeisemodule flexibel erweitern.

Montage und Sicherheit

Das Modul ist für die Montage auf einer 35 mm Tragschiene ausgelegt. Das Gehäuse besteht aus Polycarbonat und Polyamid 6.6 in lichtgrauer Ausführung. Die Klemme bietet eine Potentialtrennung von 500 V zwischen System und Feld und ist für den Einsatz in explosionsgefährdeten Bereichen der Kategorien 3 G und 3 D zugelassen. Die Schutzart IP20 unterstreicht die Eignung für den Schaltschrankeinbau.

Die Systemeinspeisung optimiert die Energieverteilung in Automatisierungsknoten durch eine präzise 24 V DC Versorgung. Mit einer Stromtragfähigkeit der Leistungskontakte von 10 A und einem Summenstrom von 2.000 mA für die Systemversorgung stellt das Modul eine leistungsfähige Ergänzung für das I/O-System dar. Die einfache Tragschienenmontage und die zuverlässige Federzugtechnik unterstützen eine effiziente Installation in industriellen Anwendungen.

Technische Daten

• Versorgungsspannung: DC 24 V
• Summenstrom Systemversorgung: 2.000 mA
• Stromtragfähigkeit Leistungskontakte: 10 A
• Anschlusstechnik: Federzuganschluss
• Leiterquerschnitt: 0,08 … 2,5 mm²
• Breite: 12 mm
• Höhe: 100 mm
• Tiefe: 69,8 mm
• Schutzart: IP20
• Gehäusewerkstoff: Polycarbonat / Polyamid 6.6
