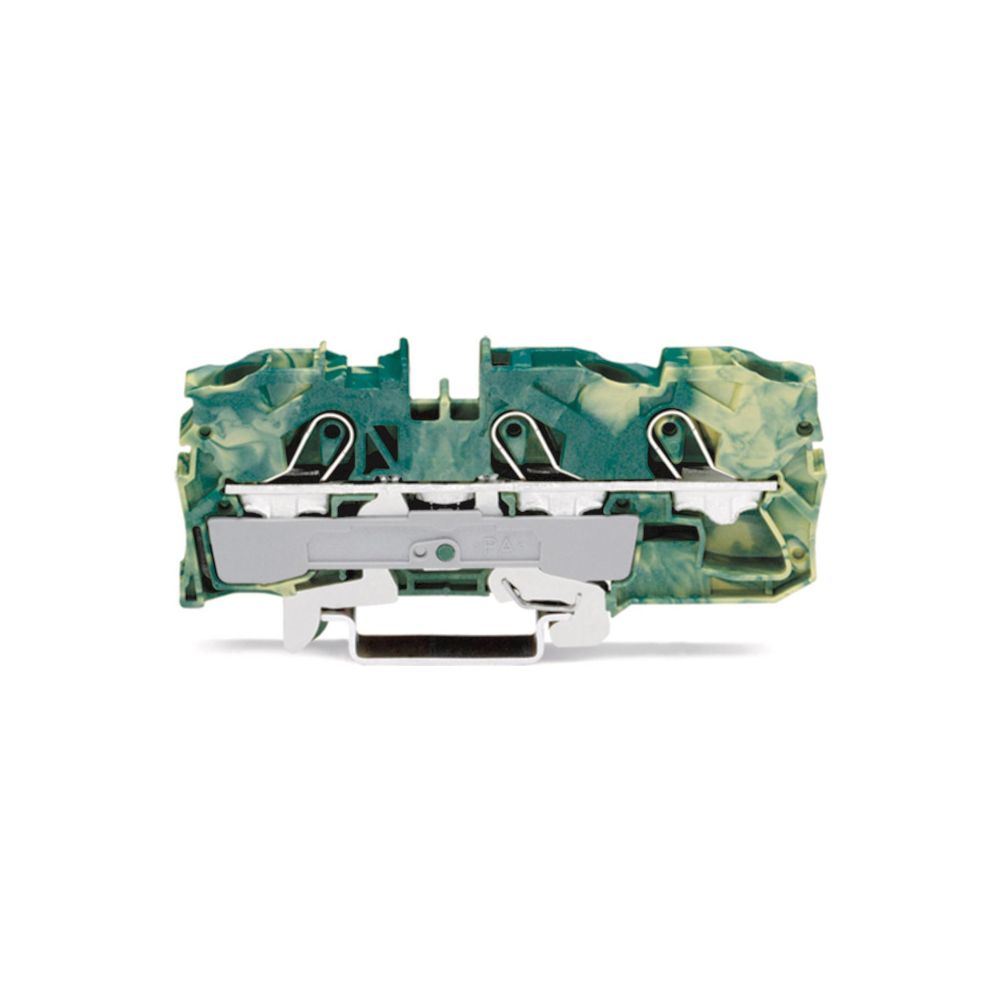

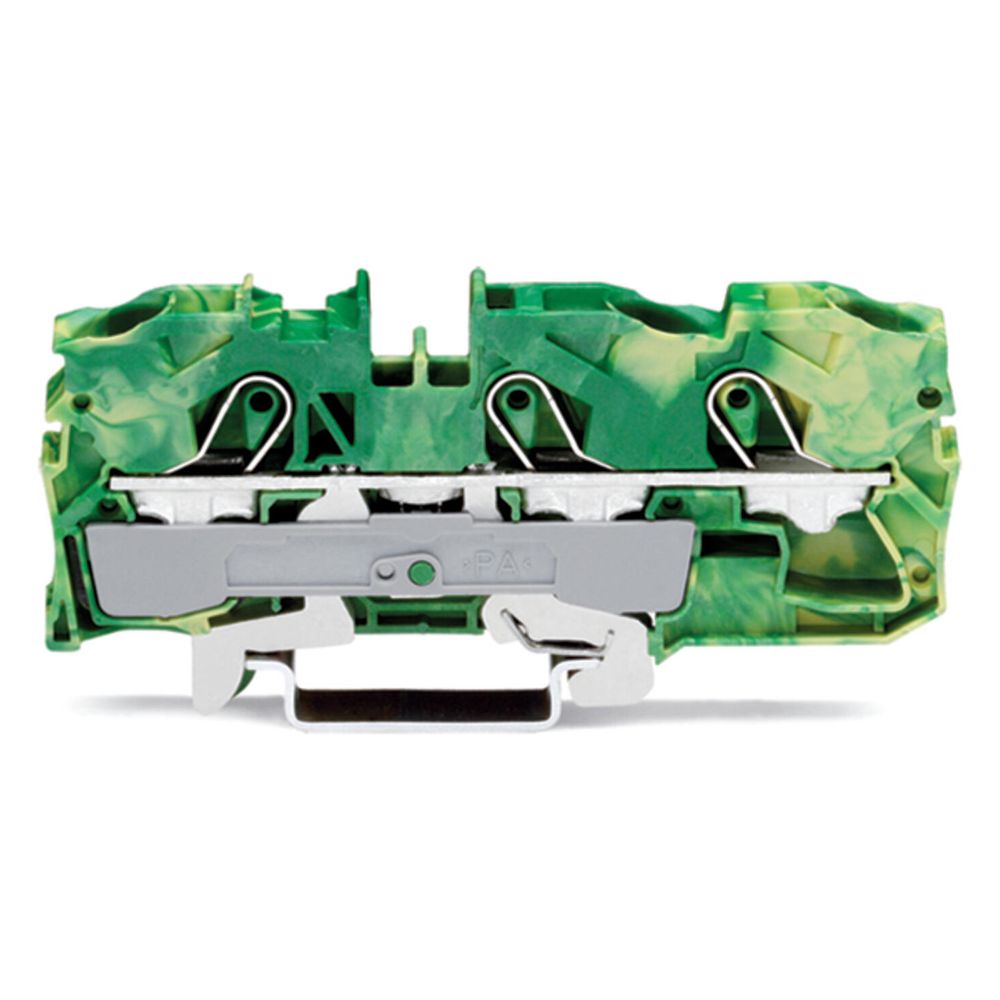

Wago 3-Leiter-Schutzleiterklemme TOPJOB S 2010-1307, 10mm2, Polyamid, Grün/Gelb

Diese 3-Leiter-Schutzleiterklemme aus der Serie TOPJOB S ermöglicht eine sichere elektrische Verbindung in der modernen Gebäudeinstallation sowie in industriellen Anwendungen. Ausgestattet mit der Push-in CAGE CLAMP Anschlusstechnik, erlaubt das System den werkzeuglosen Anschluss von Leitern mit ausreichender Knicksteifigkeit sowie feindrähtigen Leitern mit Aderendhülse. Die Klemme ist für Leiterquerschnitte von 0,5 mm² bis 16 mm² ausgelegt und stellt über den integrierten Kontaktfuß eine direkte mechanische und elektrische Verbindung zur Tragschiene her.

Anschlusstechnik und Montage

Die Komponente verfügt über drei Klemmstellen auf einer Ebene und ist für die Montage auf einer Hutschiene TH35 konzipiert. Der Federzuganschluss sorgt für eine dauerhaft sichere Kontaktierung der Leiter. Für den Anschluss sind Abisolierlängen von 17 bis 19 mm erforderlich. Die Betätigung erfolgt bei Bedarf über ein Werkzeug. Das Gehäuse besteht aus robustem, thermoplastischem Polyamid, das der Brennbarkeitsklasse V0 nach UL 94 entspricht und eine Betriebstemperatur von bis zu 105 °C ermöglicht.

Vielseitige Einsatzmöglichkeiten

Durch die Unterstützung der PEN-Funktion bietet das System Flexibilität bei der Erdung und Potentialverteilung. Die Beschriftungsebene ist sowohl mittig als auch seitlich angeordnet, was eine übersichtliche Kennzeichnung erleichtert. Mit einer Baubreite von 10 mm ist die Klemme kompakt gestaltet und lässt sich effizient in bestehende Reihenklemmensysteme integrieren. Eine Abschlussplatte ist für den ordnungsgemäßen Betrieb erforderlich.

Die Schutzleiterklemme überzeugt durch ihre robuste Bauweise aus Polyamid und die effiziente Anschlusstechnik für Leiterquerschnitte bis 16 mm². Sie stellt eine sichere Verbindung zur Tragschiene her und eignet sich durch die PEN-Funktion sowie die hohe Temperaturbeständigkeit von 105 °C ideal für anspruchsvolle elektrische Installationen. Die einfache Handhabung durch den Federzuganschluss und die kompakte Breite von 10 mm machen sie zu einer zuverlässigen Komponente für professionelle Anwender.

Technische Daten

• Anschlussart: Federzuganschluss
• Leiterquerschnitt eindrähtig: 2,5 - 16 mm²
• Leiterquerschnitt feindrähtig mit Aderendhülse: 2,5 - 10 mm²
• Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,5 - 16 mm²
• Anzahl Klemmstellen: 3
• Montageart: Hutschiene TH35
• Betriebstemperatur: 105 °C
• Breite: 10 mm
• Höhe: 89 mm
• Tiefe: 36,9 mm
