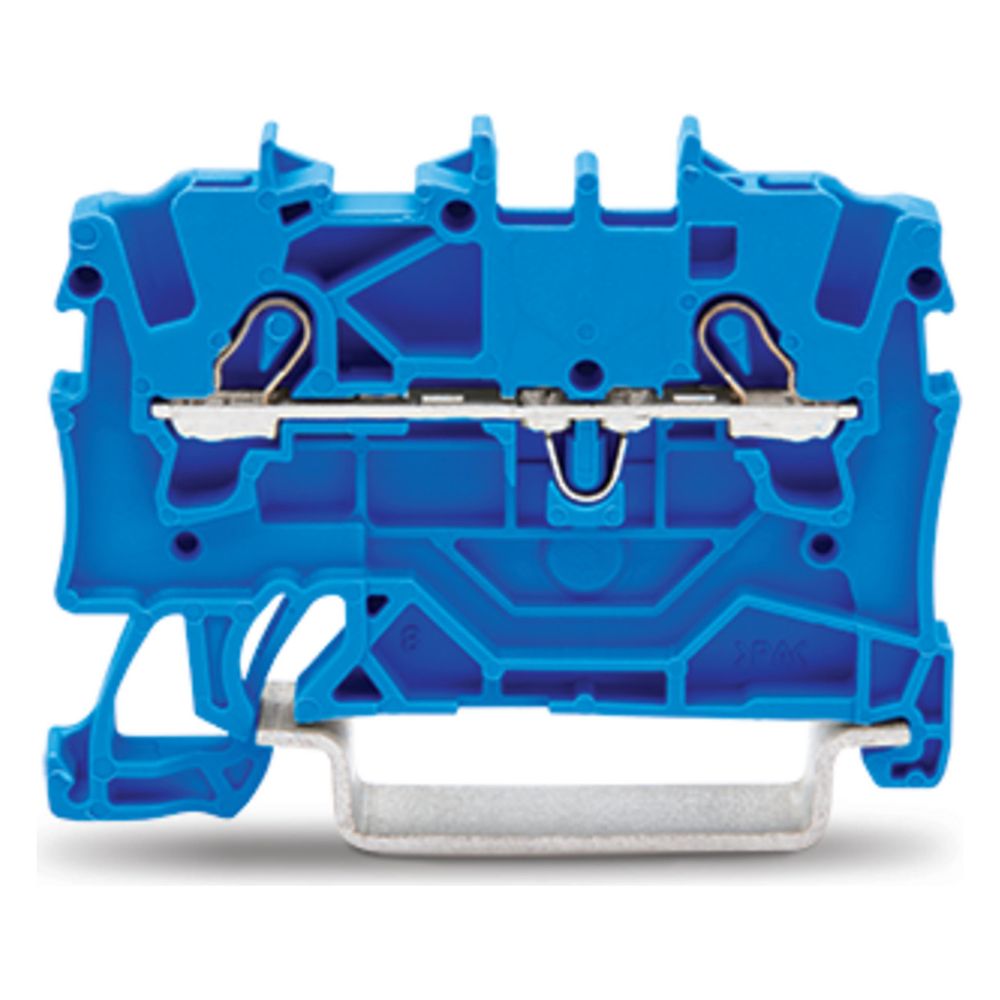

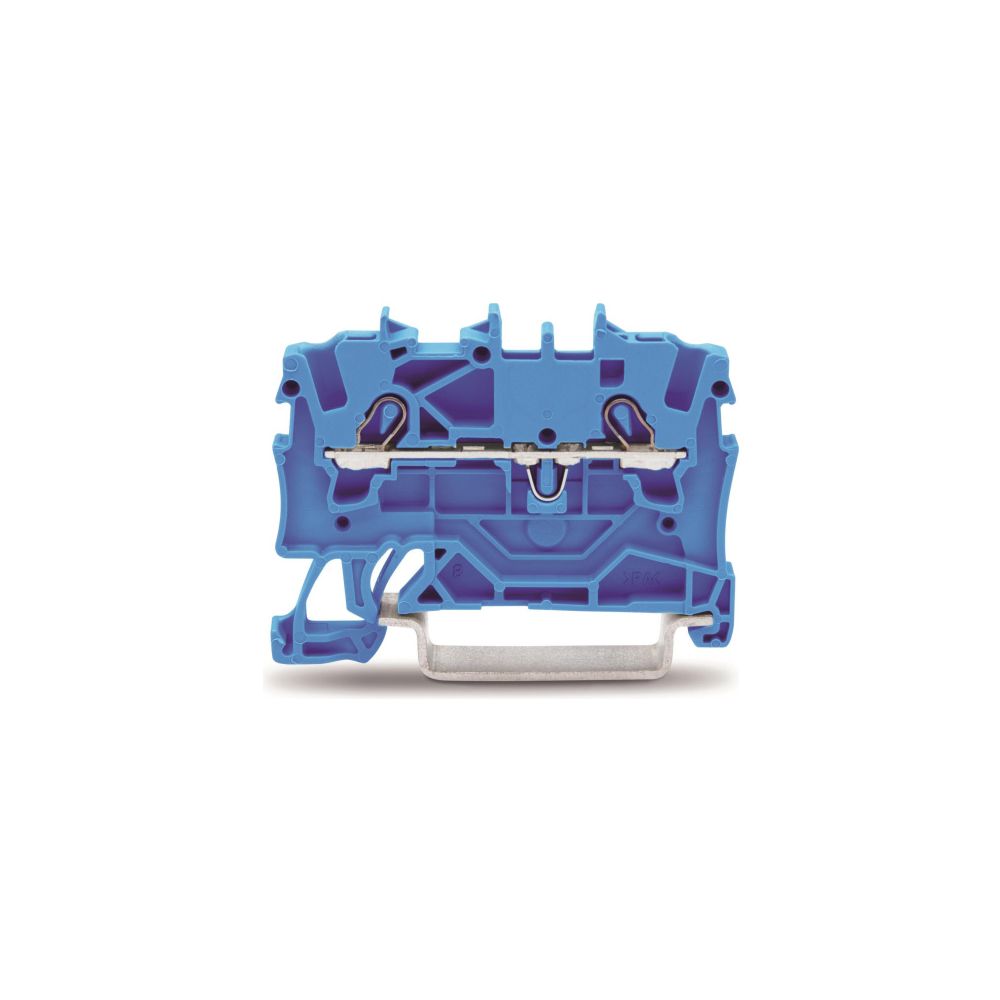

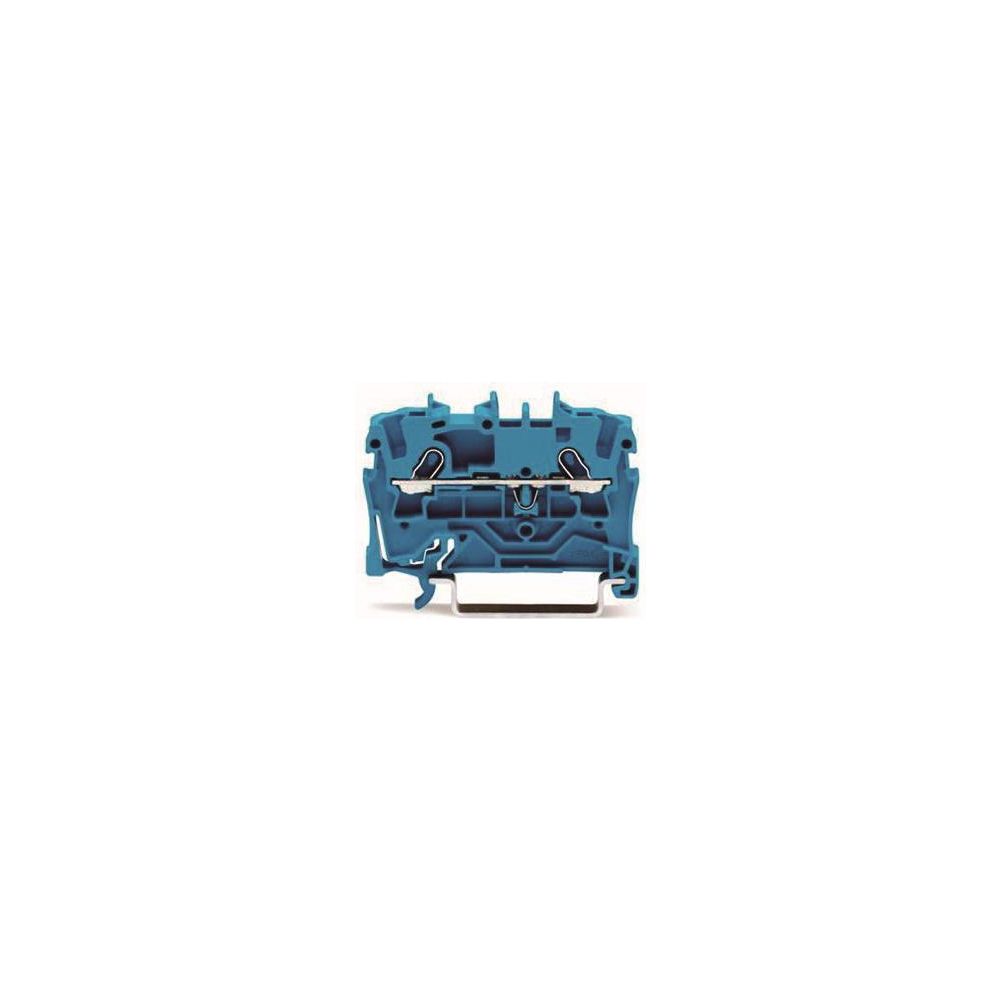

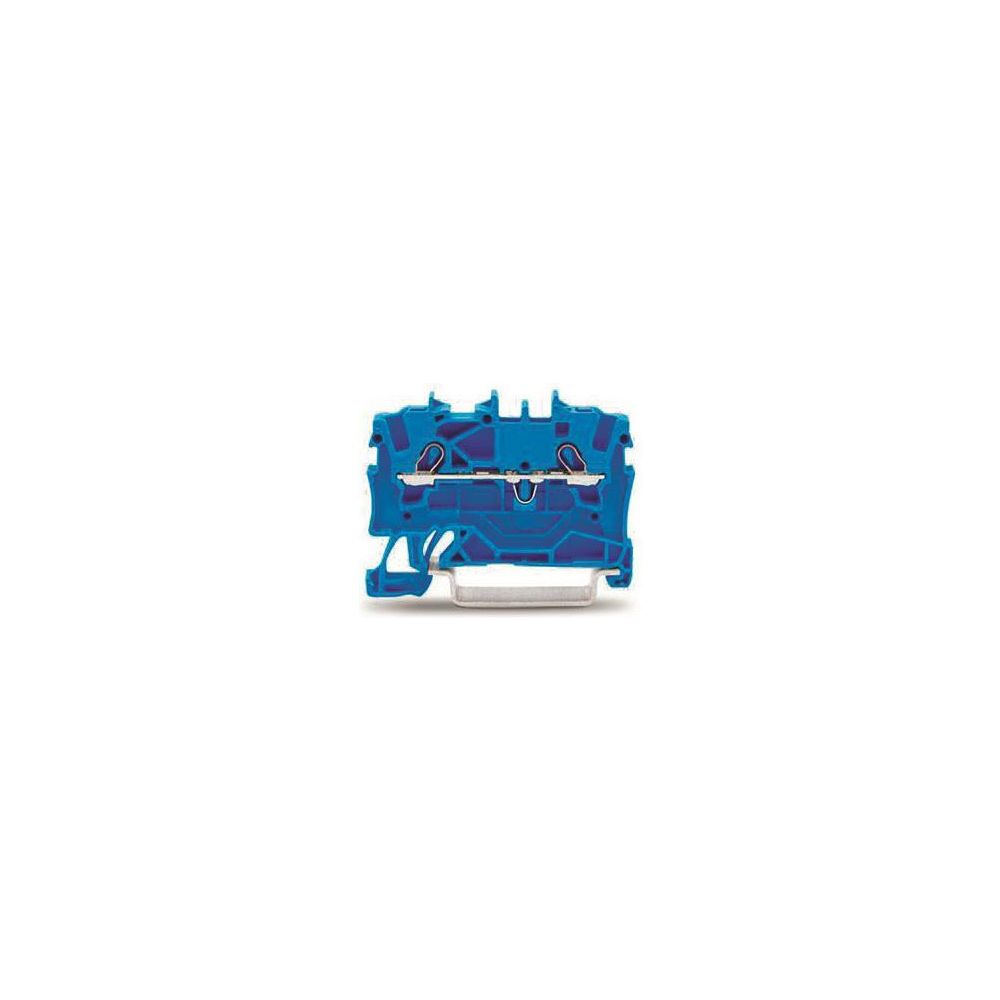

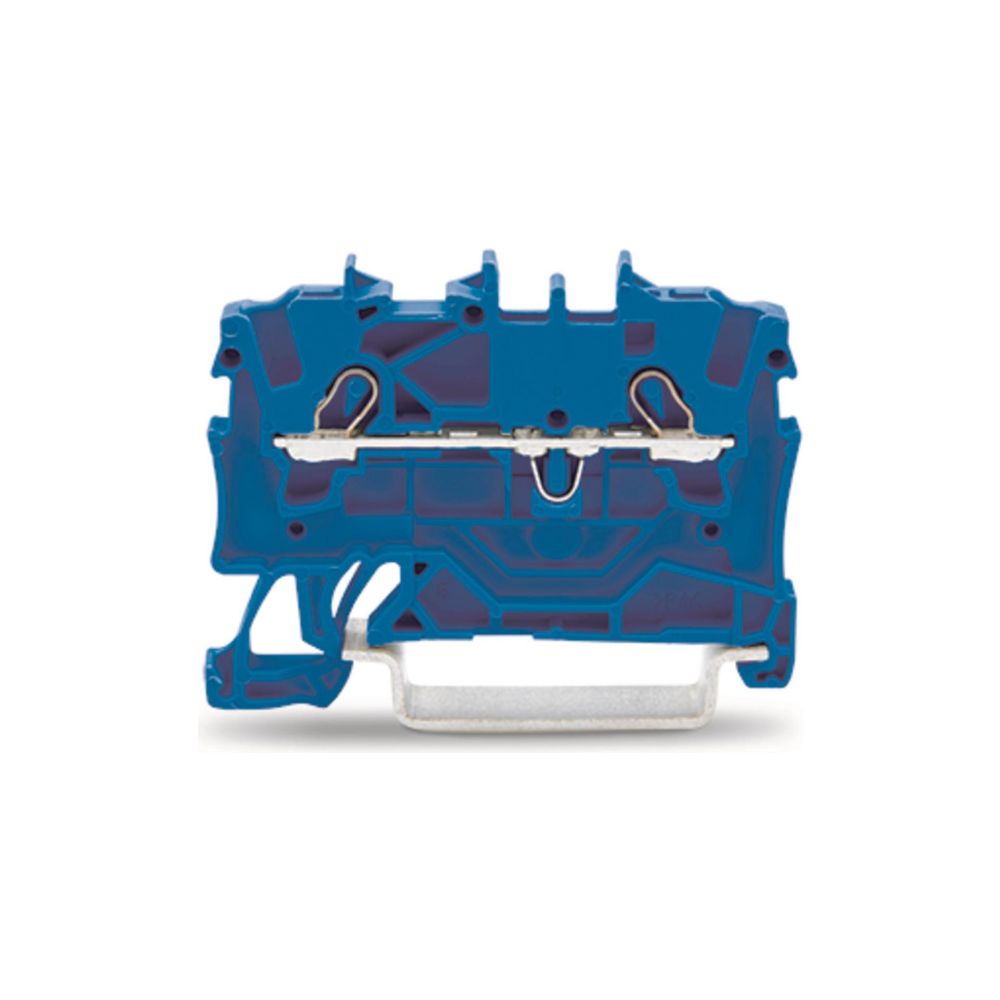

Wago 2-Leiter-Durchgangsklemme TOPJOB S 2001-1204, 800V, 18A, Blau

Die 2-Leiter-Durchgangsklemme der Serie TOPJOB S ermöglicht eine effiziente und sichere elektrische Verbindung in Industrieanwendungen sowie der modernen Gebäudeinstallation. Dank der bewährten Federzuganschlusstechnik mit Push-in CAGE CLAMP Technologie lassen sich starre Leiter sowie feindrähtige Leiter mit Aderendhülse direkt und werkzeuglos stecken. Die kompakte Klemme ist für eine Bemessungsspannung von 800 V sowie einen Bemessungsstrom von 18 A ausgelegt.

Anschlusstechnik und Montage

Die Klemme ist für den Einsatz auf Tragschienen der Bauform TH35 konzipiert und zeichnet sich durch eine hohe Flexibilität bei der Leiterwahl aus. Sie unterstützt Leiterquerschnitte von 0,25 mm² bis 2,5 mm², abhängig von der jeweiligen Leiterart. Für eine einfache Handhabung bei der Verdrahtung sind die Klemmstellen für Abisolierlängen von 9 bis 11 mm ausgelegt. Die Betätigung erfolgt bei Bedarf über ein entsprechendes Werkzeug. Zudem ist das Produkt für Ex-e-Anwendungen zugelassen und erfüllt mit dem verwendeten Thermoplast-Isolierstoff die Anforderungen der Brennbarkeitsklasse V0 nach UL 94.

Vielseitige Einsatzmöglichkeiten

Das System bietet durch die integrierten Brückeraufnahmen und die flexible Beschriftungsebene eine hohe Funktionalität bei der Potentialverteilung. Mit einer Baubreite von lediglich 4,2 mm ermöglicht die Klemme eine platzsparende Anordnung auf der Hutschiene. Die robuste Konstruktion aus Polyamid gewährleistet eine zuverlässige Funktion bei Betriebstemperaturen von bis zu 105 °C, was den Einsatz in anspruchsvollen Umgebungen unterstützt.

Technische Daten

• Bemessungsspannung: 800 V
• Bemessungsstrom: 18 A
• Anschlussart: Federzuganschluss
• Leiterquerschnitt: 0,25 - 2,5 mm²

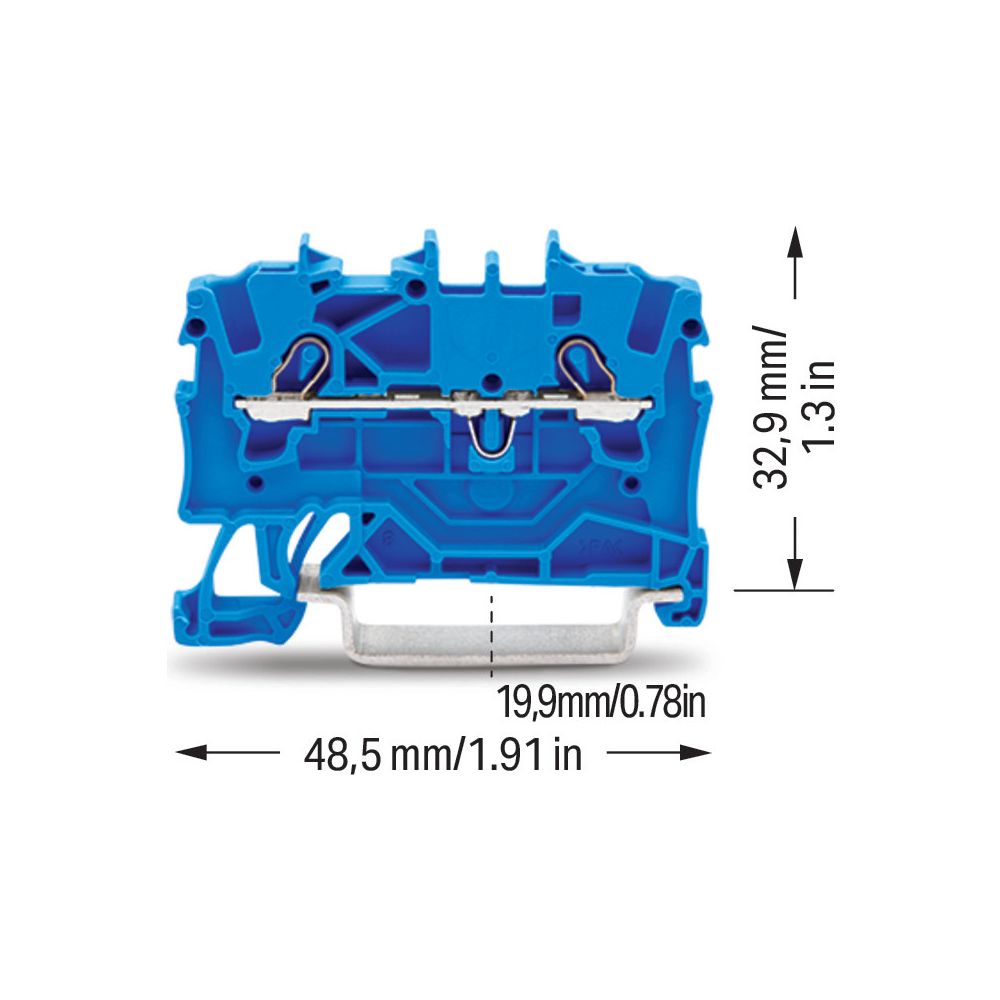

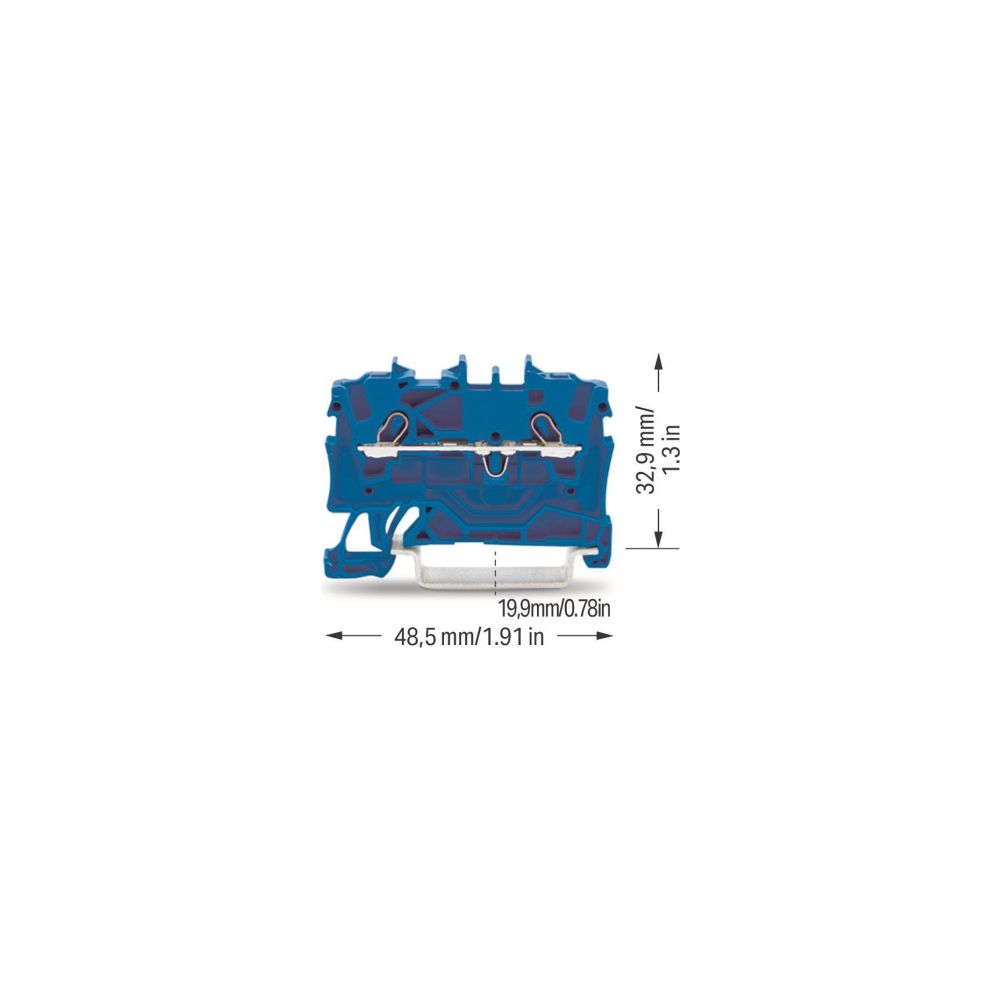

• Breite: 4,2 mm
• Höhe: 48,5 mm
• Tiefe: 32,9 mm
• Montageart: Hutschiene TH35
• Betriebstemperatur: 105 °C
• Brennbarkeitsklasse: V0

Die Durchgangsklemme überzeugt durch ihre universelle Einsetzbarkeit und die schnelle Anschlusstechnik. Mit einer Bemessungsspannung von 800 V und einer Strombelastbarkeit von 18 A bietet sie eine leistungsfähige Lösung für diverse Verdrahtungsaufgaben. Die kompakte Bauweise mit 4,2 mm Breite und die Eignung für Leiterquerschnitte bis 2,5 mm² machen sie zu einer flexiblen Komponente für professionelle Elektroinstallationen.
