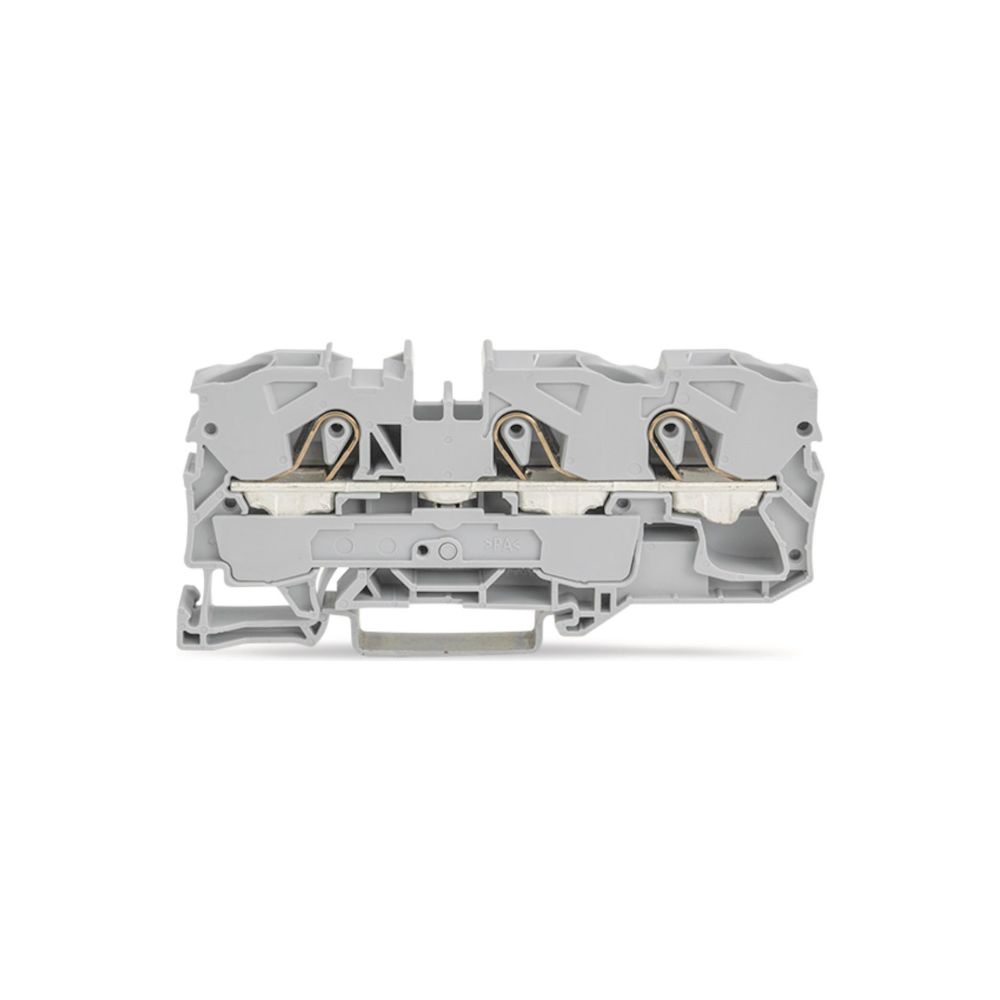

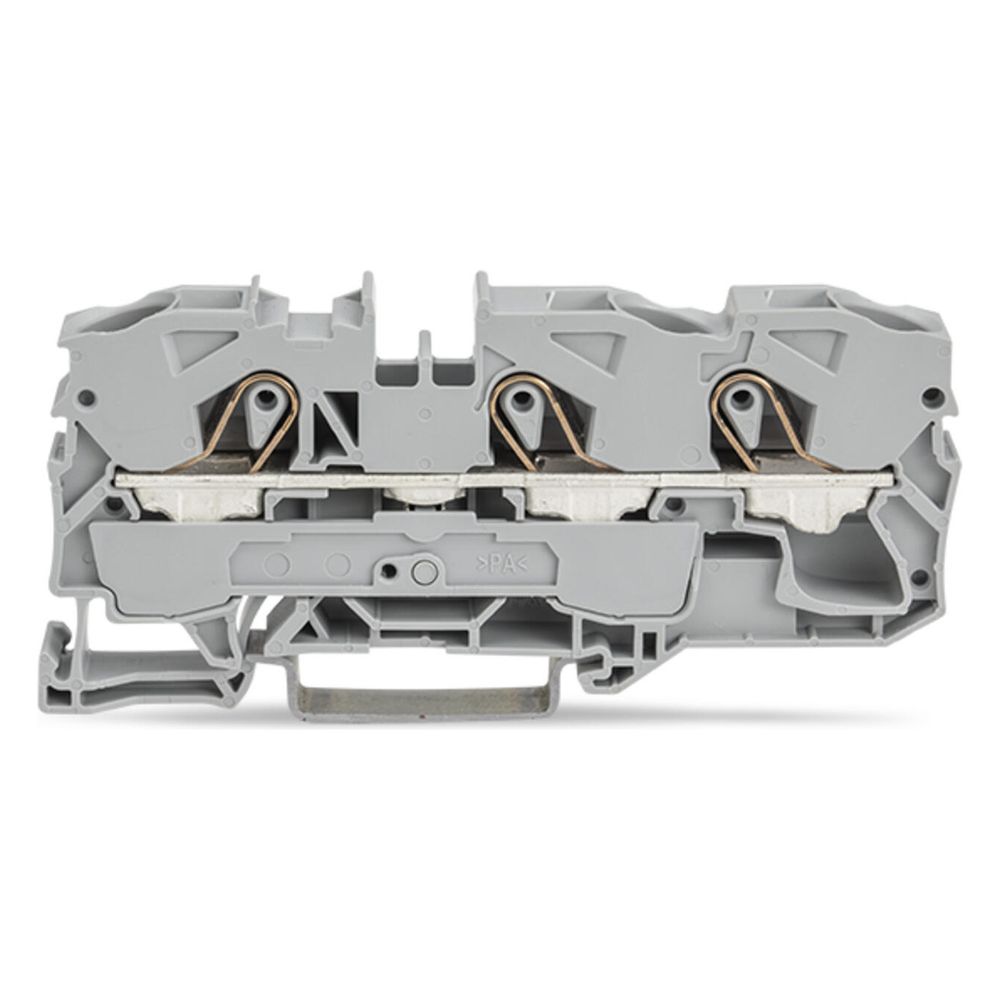

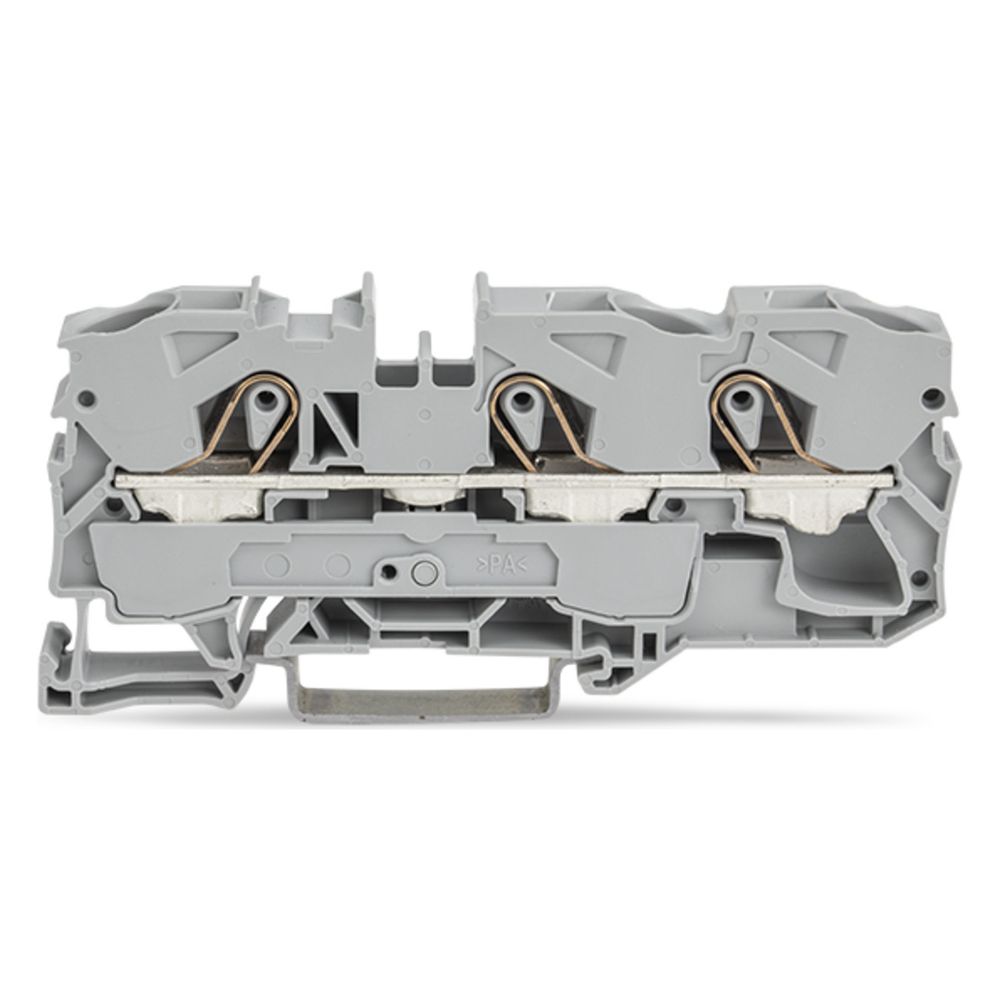

Wago 3-Leiter-Durchgangsklemme TOPJOB S 2010-1301, 10mm2, 800V, 57A, Grau
Die 3-Leiter-Durchgangsklemme der Serie TOPJOB S ermöglicht eine zuverlässige elektrische Verbindung in Industrie- und Gebäudeanwendungen. Dank der Push-in CAGE CLAMP Technologie lassen sich eindrähtige sowie feindrähtige Leiter mit Aderendhülse direkt und werkzeuglos stecken. Das System ist für eine Bemessungsspannung von 800 V ausgelegt und für Ex e Anwendungen geeignet.
Effiziente Anschlusstechnik
Die Klemme ist für Leiterquerschnitte von 0,5 mm² bis 16 mm² konzipiert und bietet drei Klemmstellen auf einer Ebene. Die Betätigung erfolgt über ein Betätigungswerkzeug, wobei für den Anschluss eine Abisolierlänge von 17 bis 19 mm erforderlich ist. Das Gehäuse aus Thermoplast erfüllt die Brennbarkeitsklasse V0 nach UL 94 und ist für Betriebstemperaturen bis 105 °C ausgelegt.
Montage und Kompatibilität
Die Komponente ist für die Montage auf Tragschienen der Bauform TH35 vorgesehen und weist eine Baubreite von 10 mm auf. Zur ordnungsgemäßen Installation ist eine Abschlussplatte erforderlich. Die Beschriftung kann sowohl mittig als auch seitlich erfolgen, was eine übersichtliche Kennzeichnung in Schaltanlagen unterstützt.
Die robuste Konstruktion aus Polyamid ermöglicht eine sichere Potentialverteilung bei einem Bemessungsstrom von 57 A. Mit ihrer kompakten Bauweise und der hohen Flexibilität bei den anschließbaren Leiterarten eignet sich diese Durchgangsklemme für anspruchsvolle Verdrahtungsaufgaben, bei denen Zuverlässigkeit und eine einfache Handhabung im Vordergrund stehen.
Technische Daten
- Bemessungsspannung: 800 V
- Bemessungsstrom: 57 A
- Leiterquerschnitt: 0,5 - 16 mm²
- Anschlussart: Federzuganschluss
- Klemmstellen: 3
- Montageart: Hutschiene TH35

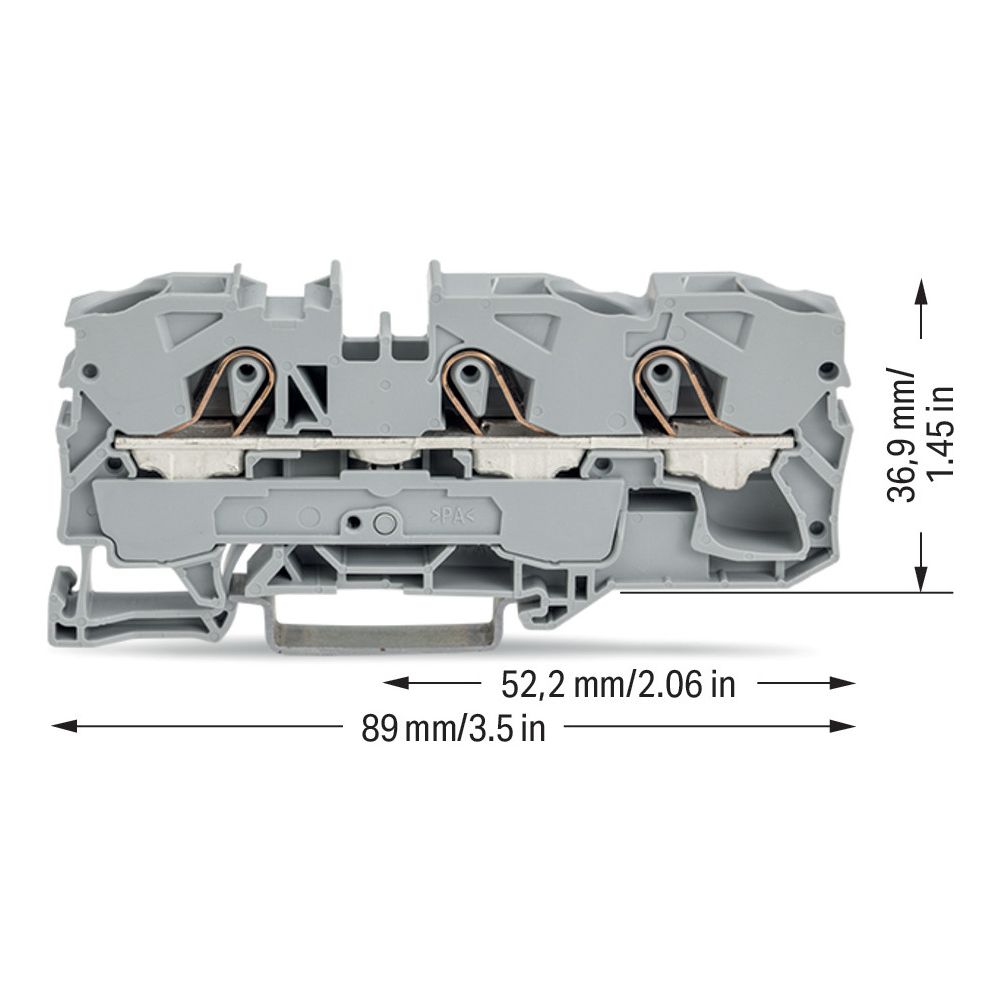

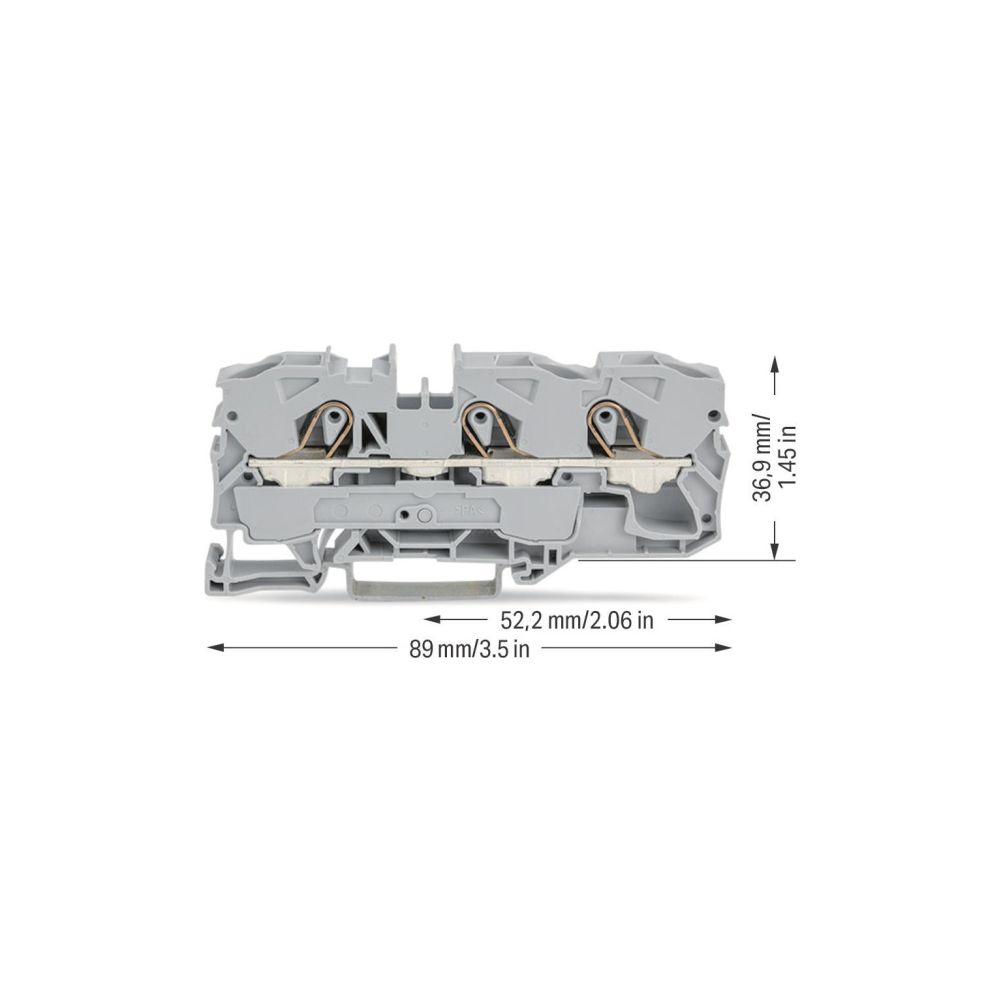

- Breite: 10 mm
- Höhe: 89 mm
- Tiefe: 36,9 mm
- Betriebstemperatur: 105 °C
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 2,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2,5 - 10 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 - 16 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 - 10 |
| Anschluss | Federzuganschluss |
| Anzahl Brückeraufnahmen | 2 |
| Anzahl der Ebenen | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 3 |
| Artikelnummer | WAGO-2010-1301 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 57 |
| Beschriftungsebene | Mitten- / Seitliche Beschriftung |
| Betriebstemperatur | 105 |
| Brandlast | 0,408 |
| Breite | 10 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4017332011341 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | grau |
| Gesamte Anzahl der Potentiale | 1 |
| Gewicht | 24,7 |
| Gewicht | 0,653 kg |
| Höhe | 89 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 3 |
| Klemmstellen je Etage | 3 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 2,5 |
| QS eindrähtig | 2,5 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 0,5 |
| Tiefe | 36,9 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
