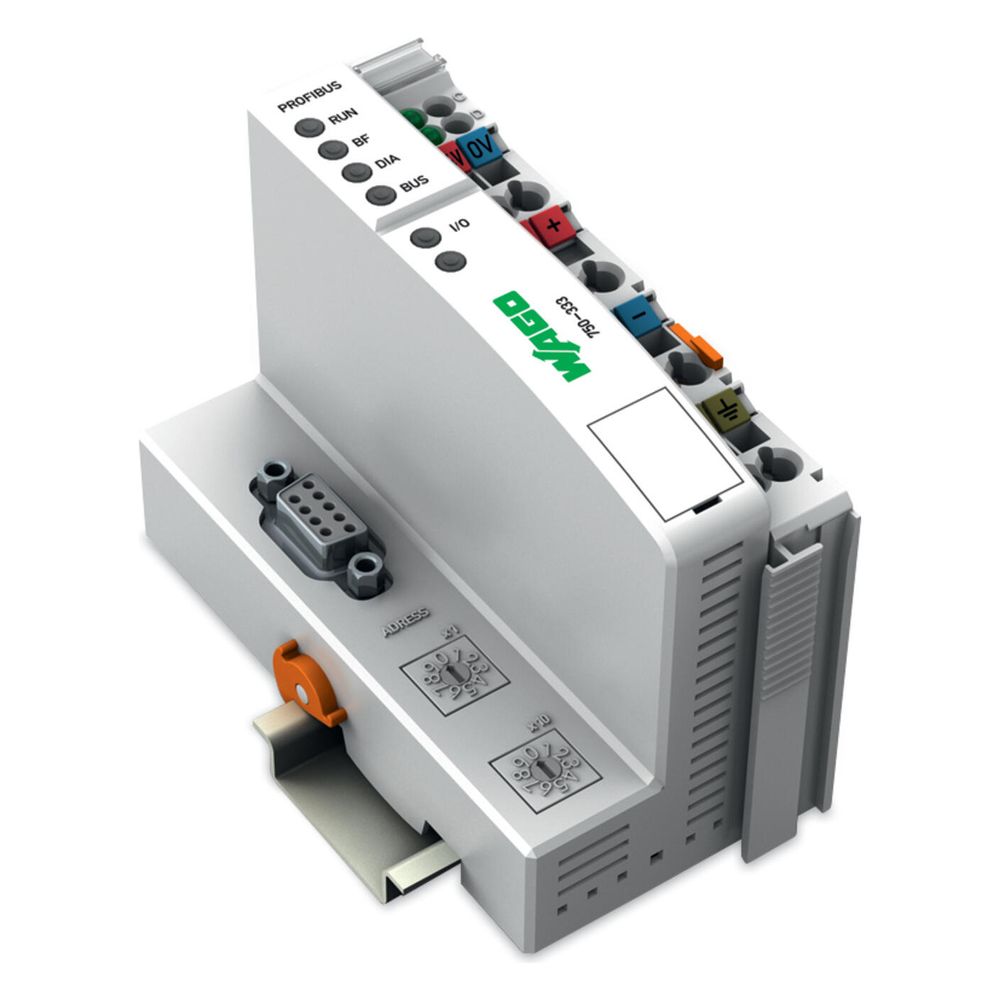

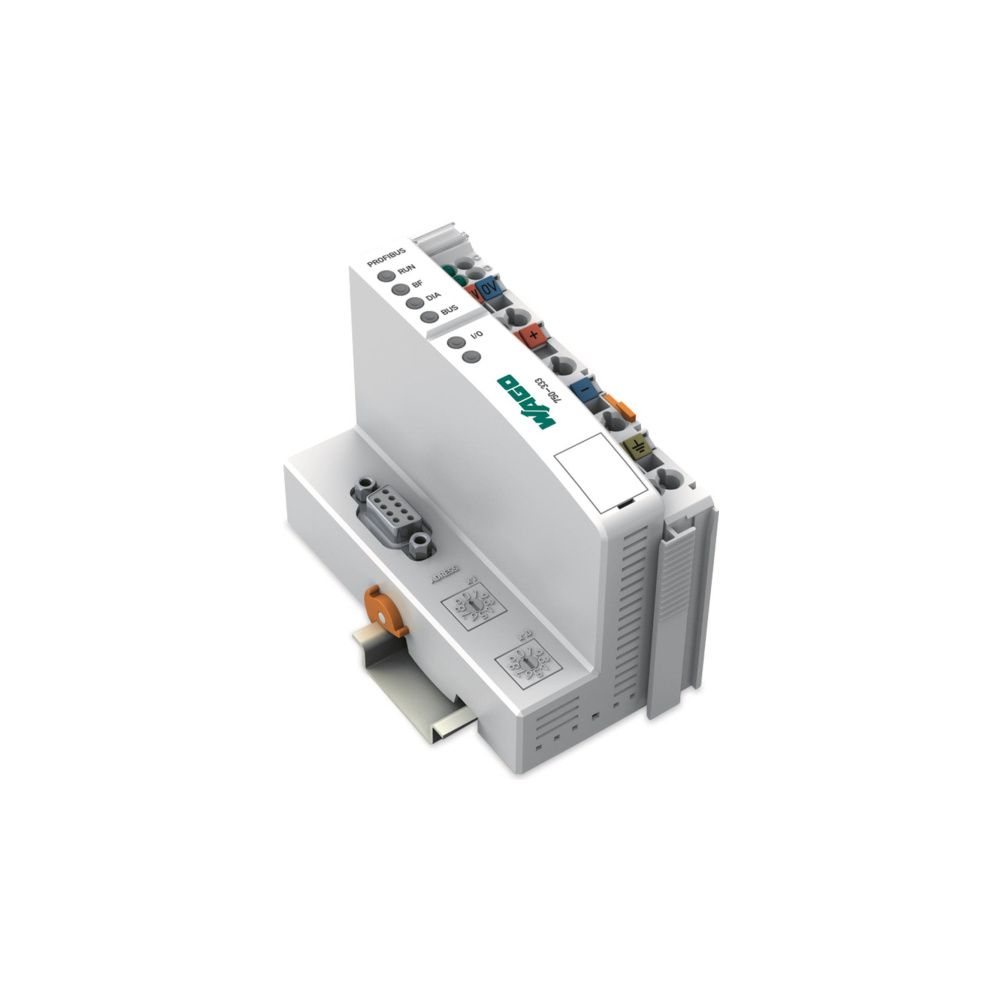

Wago Feldbuskoppler 750-333, 12 MBd, 100x51x71,1mm, Polycarbonat/Polyamid 6.6, lichtgrau

Der Feldbuskoppler 750-333 dient als zentrale Schnittstelle zur Anbindung des WAGO-I/O-SYSTEMs an PROFIBUS DP. Das Modul erkennt den physikalischen Aufbau des Knotens automatisch und bildet die Peripheriedaten der angeschlossenen I/O-Module auf den Feldbus ab. Mit einer Übertragungsrate von bis zu 12 MBd ermöglicht das Gerät eine effiziente Kommunikation in industriellen Automatisierungsumgebungen.

Funktionsweise und Diagnose

Das System erstellt während der Initialisierungsphase ein Prozessabbild aller Ein- und Ausgänge. Zur Optimierung des Adressraumes lassen sich Module mit einer Bitbreite von weniger als 8 Bit in einem Byte zusammenfassen. Zudem können projektierte I/O-Module bei Bedarf deaktiviert werden, um den Knotenaufbau flexibel an die Anforderungen der Steuerapplikation anzupassen. Das Diagnosekonzept entspricht der Norm EN 50170, wodurch eine kennungs- und kanalbezogene Diagnose ohne zusätzliche Programmierung für herstellerspezifische Informationen möglich ist.

Montage und Anschluss

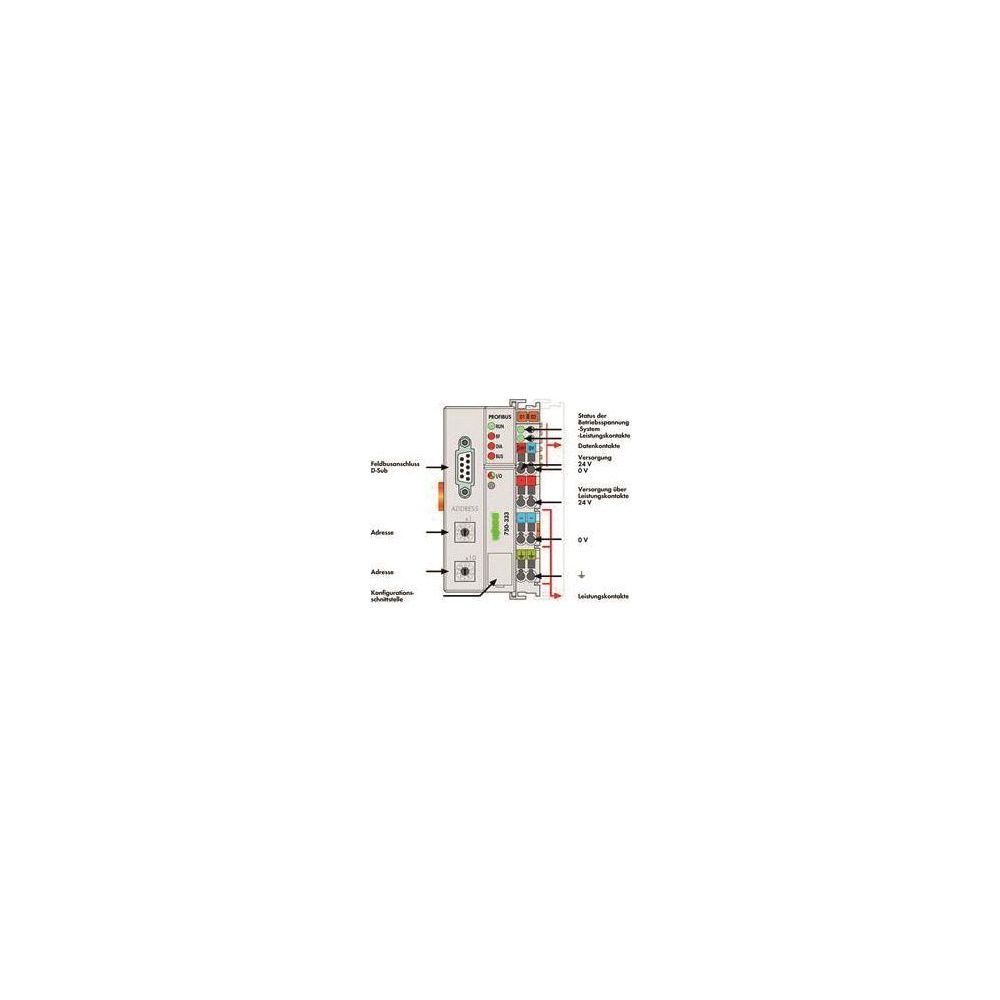

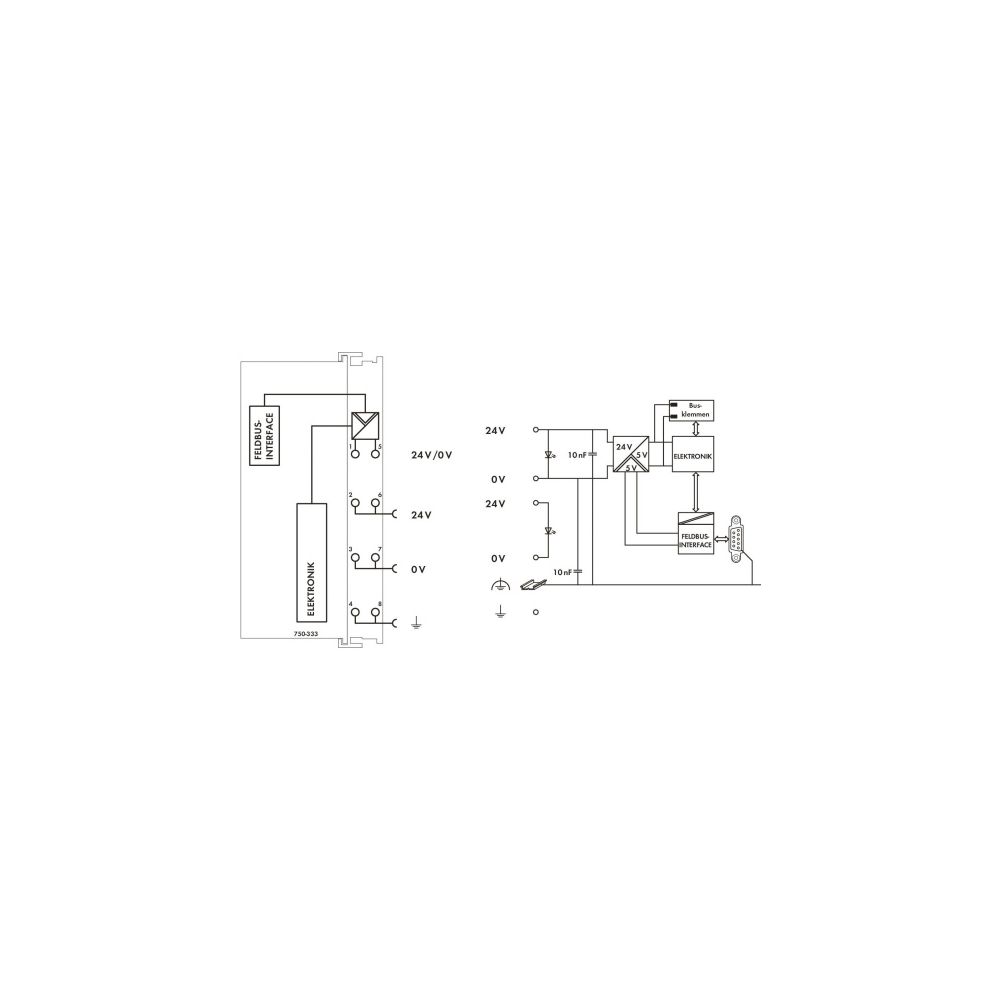

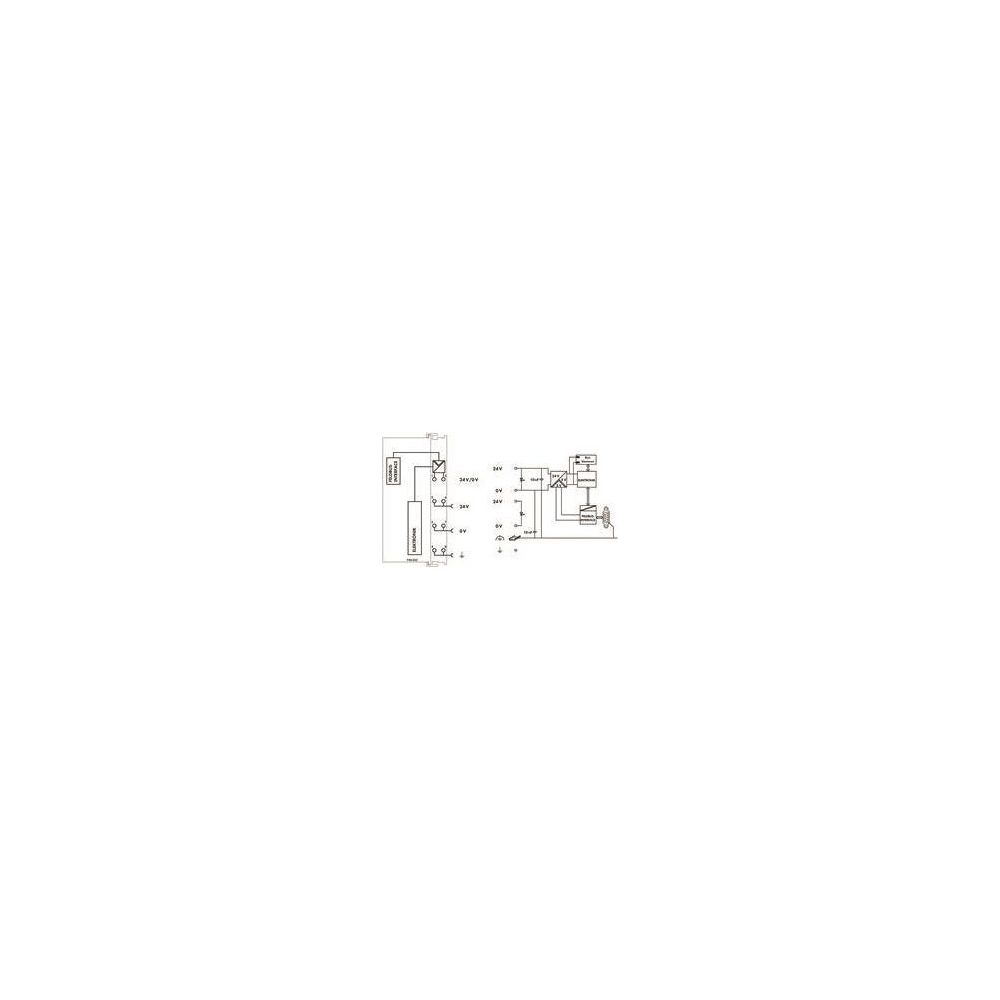

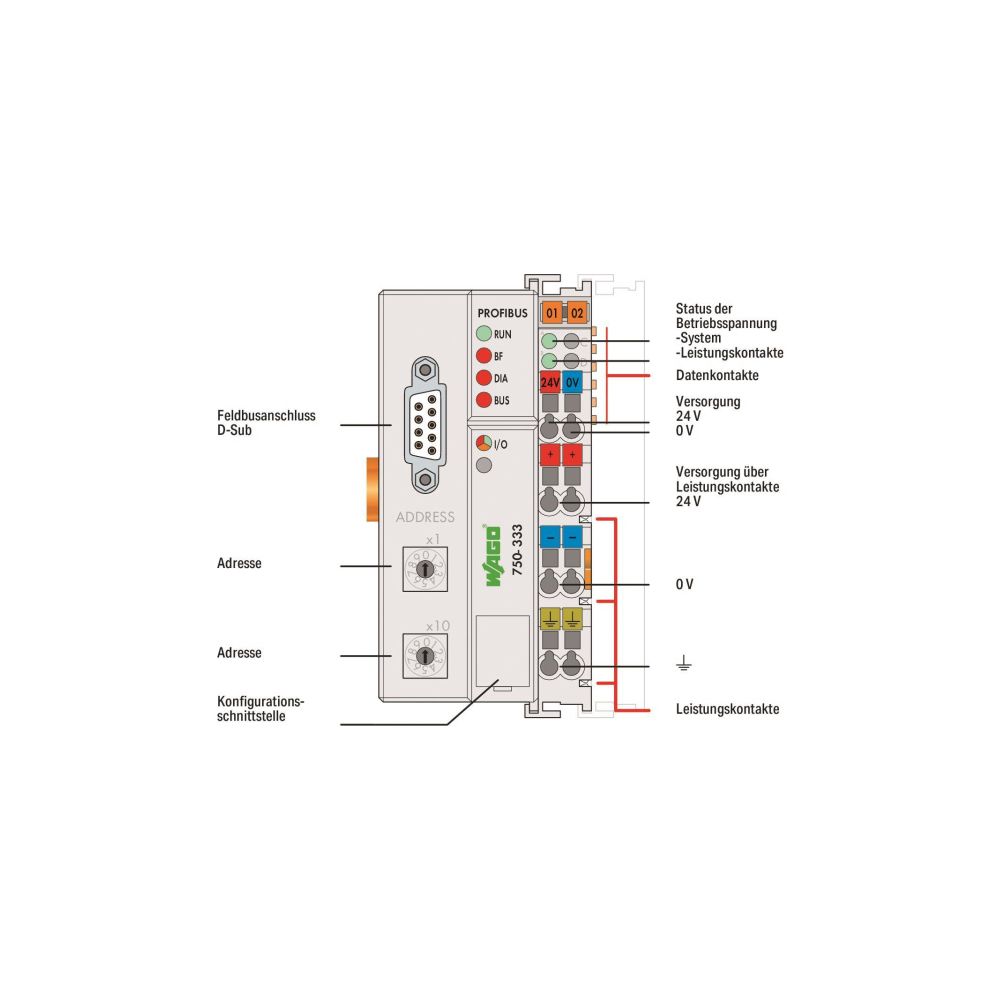

Der Koppler ist für die Montage auf einer 35 mm Tragschiene ausgelegt und verfügt über eine integrierte Stromversorgung. Die Anschlusstechnik für die System- und Feldversorgung erfolgt über Federzuganschlüsse, während die Feldbuskommunikation über eine 9-polige D-Sub-Buchse realisiert wird. Das Gehäuse aus Polycarbonat und Polyamid 6.6 ist in der Schutzart IP20 ausgeführt und für den Einsatz in explosionsgefährdeten Bereichen der Kategorie 3 G und 3 D zugelassen.

Die hohe Flexibilität bei der Konfiguration und die normgerechte Diagnose nach EN 50170 machen diesen Feldbuskoppler zu einer zuverlässigen Komponente für modulare Automatisierungslösungen. Mit einer maximalen Anzahl von 63 Modulen pro Knoten und einer Übertragungsrate von bis zu 12 MBd unterstützt das System komplexe Prozessanforderungen bei einer Versorgungsspannung von 24 V DC.

Technische Daten

• Übertragungsrate: 9,6 kBd bis 12 MBd
• Eingangsspannung: 24 V DC
• Anzahl Module max.: 63
• Schutzart: IP20
• Montageart: Tragschiene 35
• Gehäusematerial: Polycarbonat, Polyamid 6.6
• Abmessungen (BxHxT): 51 x 100 x 71,1 mm
• Gewicht: 183,1 g
• Stromtragfähigkeit Leistungskontakte: 10 A
• Bussegmentlänge max.: 1200 m
