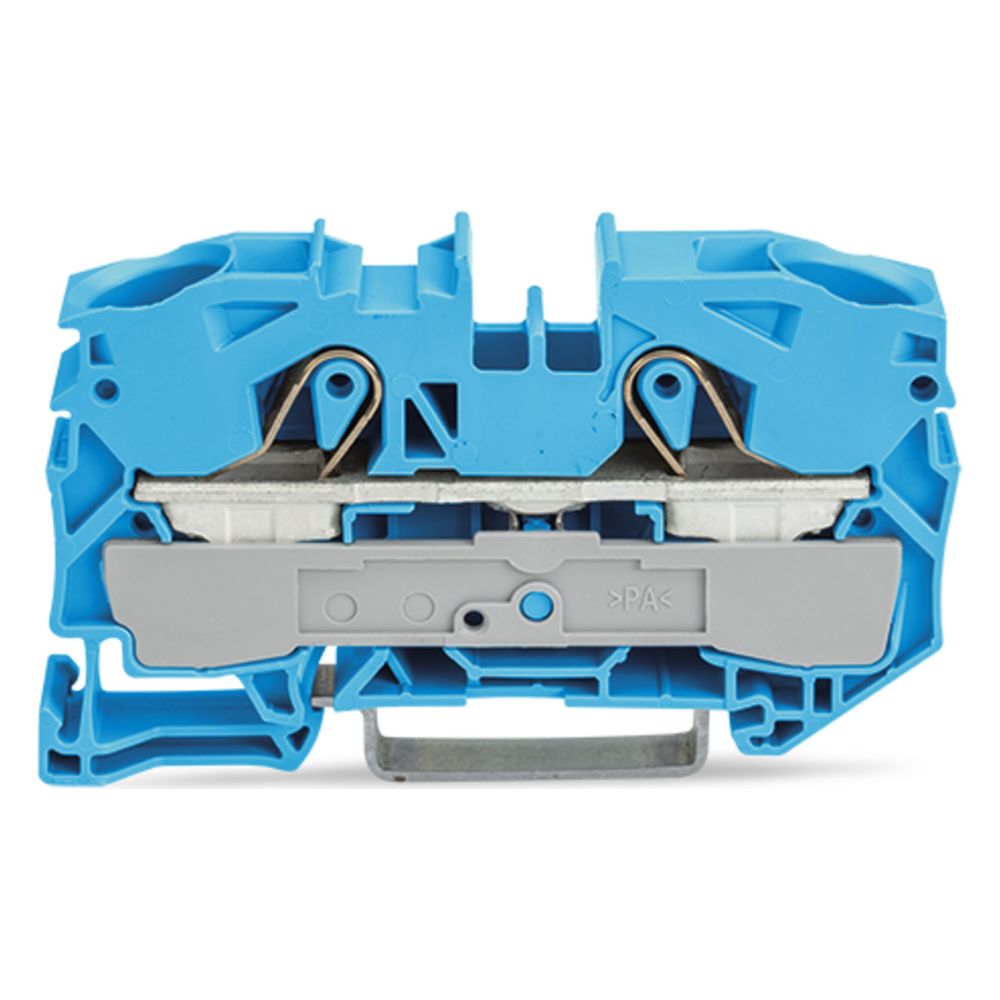

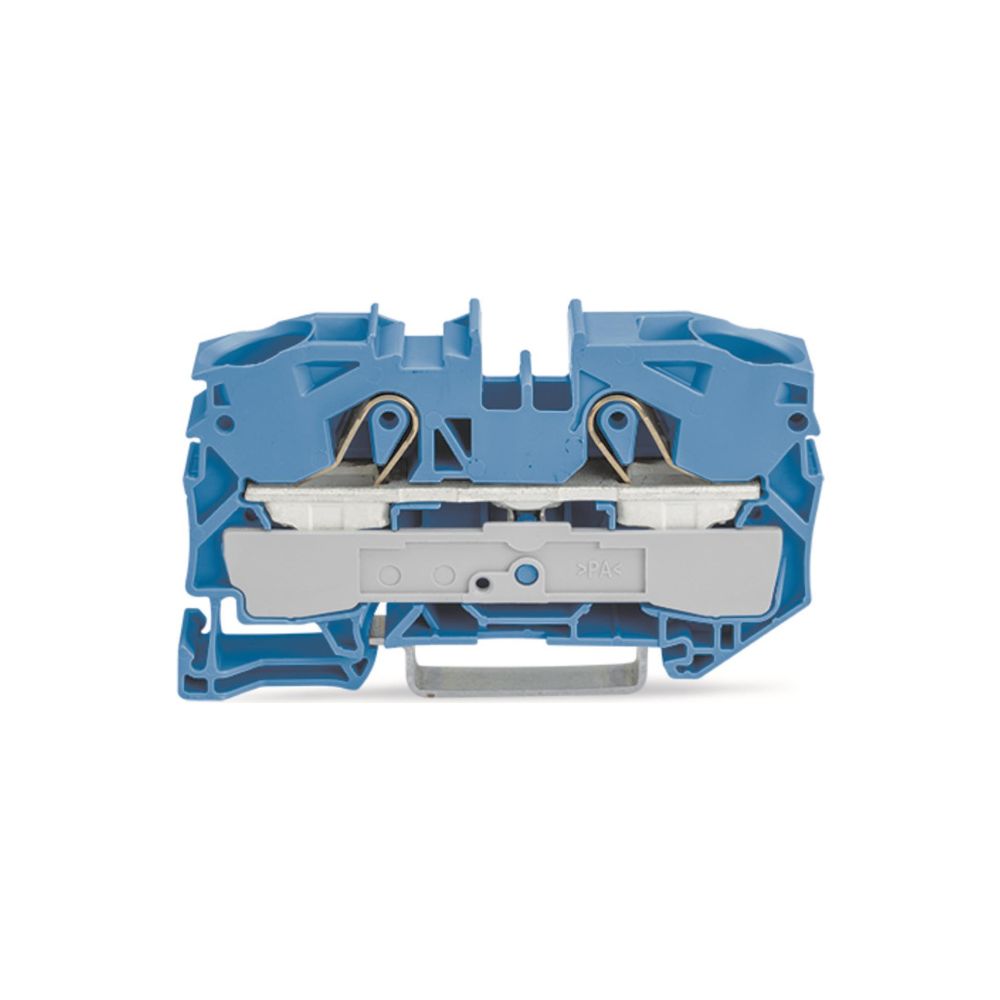

Wago 2-Leiter-Durchgangsklemme TOPJOB S 2016-1204, 16mm2, 800V, 76A, Blau

Diese 2-Leiter-Durchgangsklemme der Serie TOPJOB S ermöglicht eine zuverlässige elektrische Verbindung in Industrie- und Gebäudeanwendungen. Ausgestattet mit der Push-in CAGE CLAMP-Technologie, erlaubt das System den direkten Anschluss starrer Leiter sowie feindrähtiger Leiter mit Aderendhülse. Die Klemme ist für eine Bemessungsspannung von 800 V sowie einen Bemessungsstrom von 76 A ausgelegt und für die Montage auf 35 mm Tragschienen konzipiert.

Effiziente Anschlusstechnik

Die Komponente zeichnet sich durch ihre Flexibilität bei unterschiedlichen Leiterarten aus. Mit einem anschließbaren Querschnittsbereich von 0,5 mm² bis 25 mm² deckt sie ein breites Spektrum ab. Die robuste Ausführung aus Polyamid erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL 94 und ist für Betriebstemperaturen bis 105 °C geeignet. Für eine übersichtliche Installation bietet das Gehäuse eine Beschriftungsebene für die mittige oder seitliche Kennzeichnung.

Sicherheit und Montage

Das System ist für den Einsatz in explosionsgefährdeten Bereichen (Ex e) zugelassen und bietet durch die Federzuganschlüsse eine wartungsfreie Verbindung. Die Montage erfolgt auf einer Hutschiene TH35. Für den Betrieb ist eine Abschlussplatte erforderlich. Die kompakte Bauweise mit einer Breite von 12 mm sorgt für eine platzsparende Anordnung im Schaltschrank.

Technische Daten

• Bemessungsspannung: 800 V
• Bemessungsstrom: 76 A
• Leiterquerschnitt: 0,5 - 25 mm²
• Anschlussart: Federzuganschluss
• Montageart: Hutschiene TH35
• Breite: 12 mm

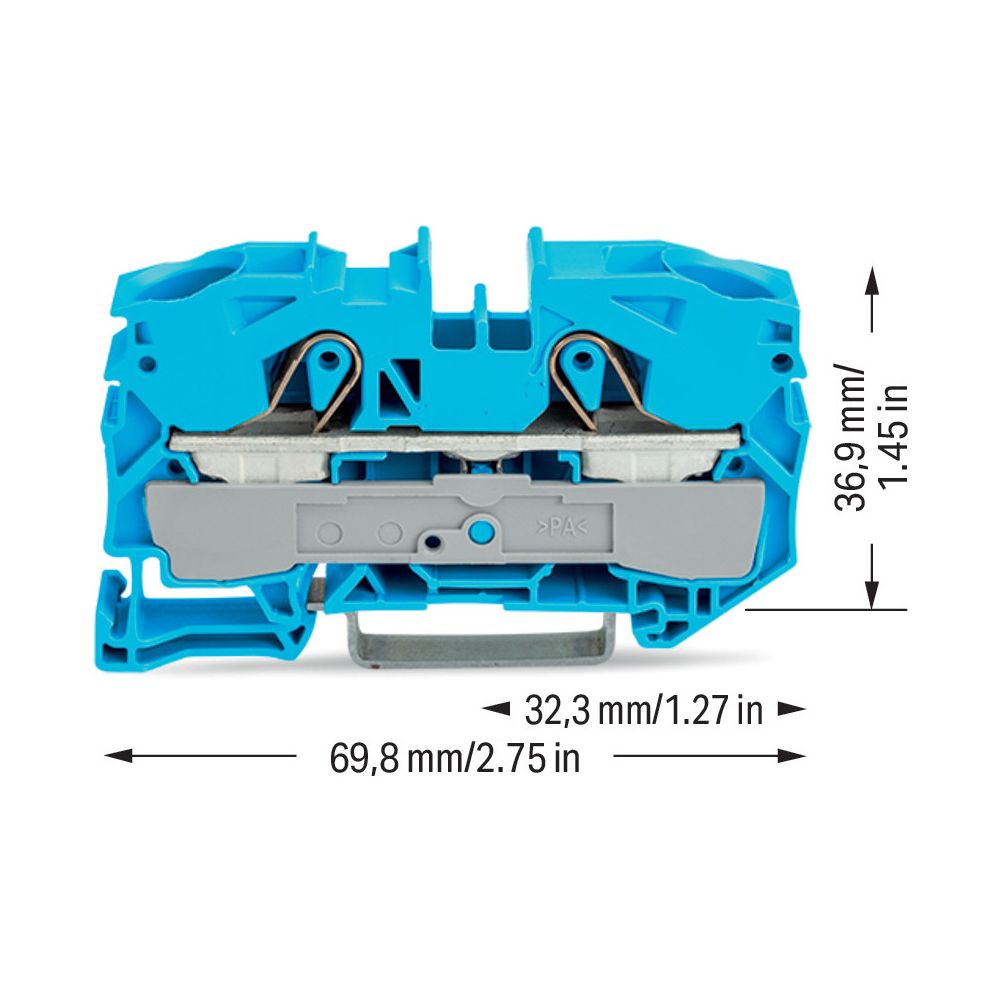

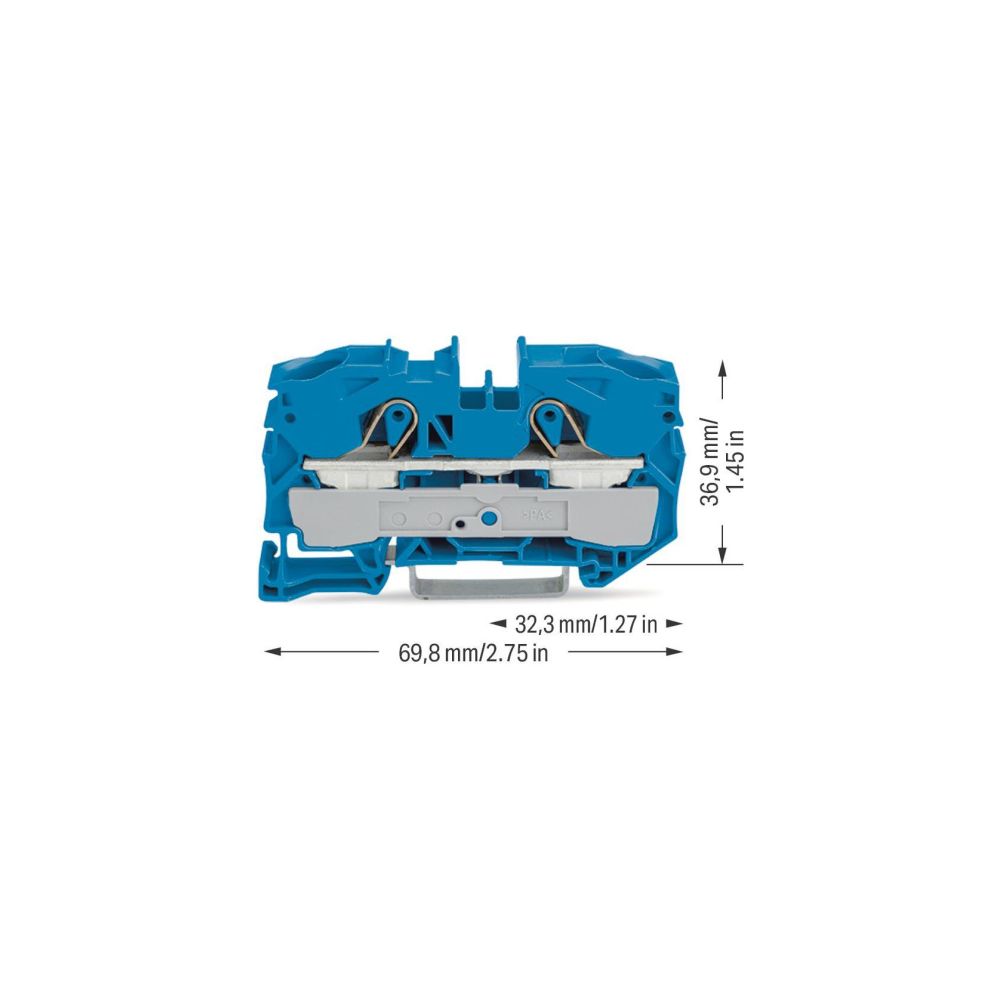

• Höhe: 69,8 mm
• Tiefe: 36,9 mm
• Farbe: Blau
• Explosionsgeschützt: Ja (Ex e)

Die Durchgangsklemme überzeugt durch ihre hohe Belastbarkeit und universelle Einsetzbarkeit. Mit einer Bemessungsspannung von 800 V und einem Bemessungsstrom von 76 A bietet sie eine sichere Lösung für anspruchsvolle Verdrahtungsaufgaben. Die Kombination aus der schnellen Push-in-Technik für Leiter bis 25 mm² und der robusten, temperaturbeständigen Konstruktion macht dieses Bauteil zu einer effizienten Wahl für moderne Elektroinstallationen.
