Beschreibung

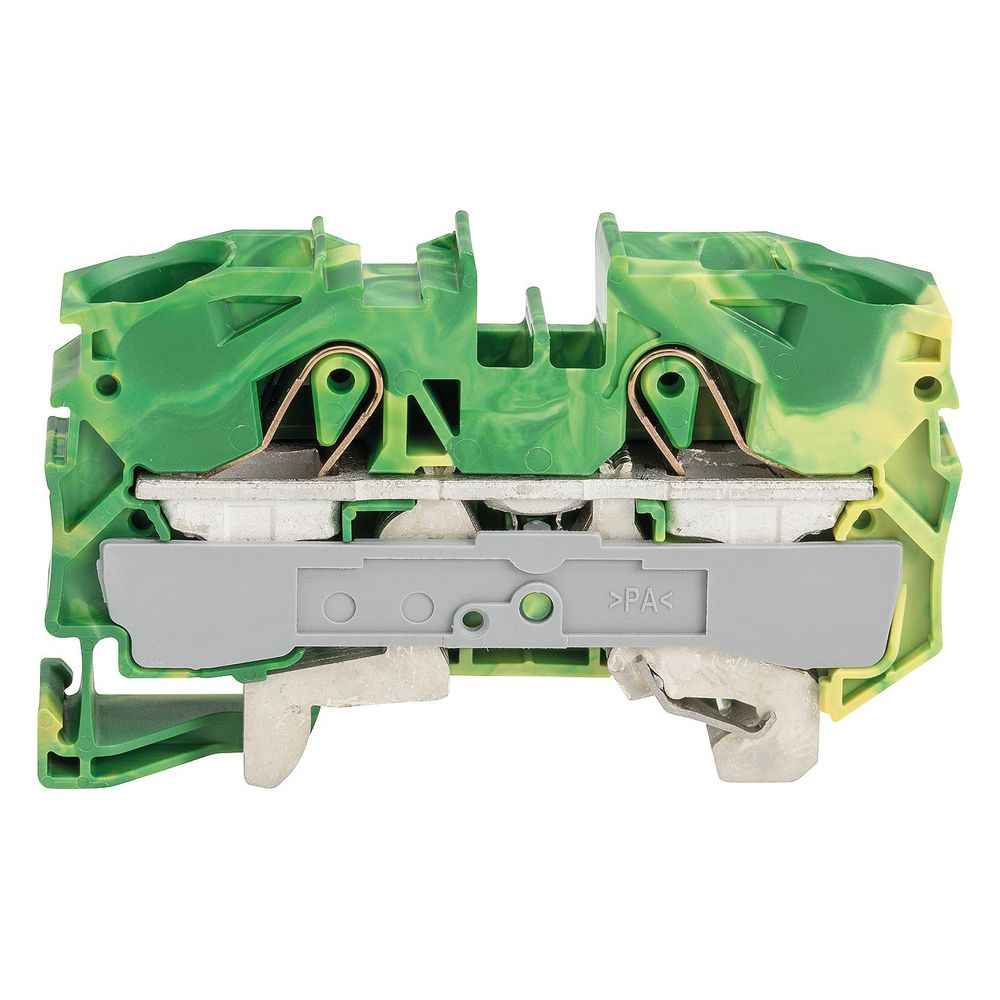

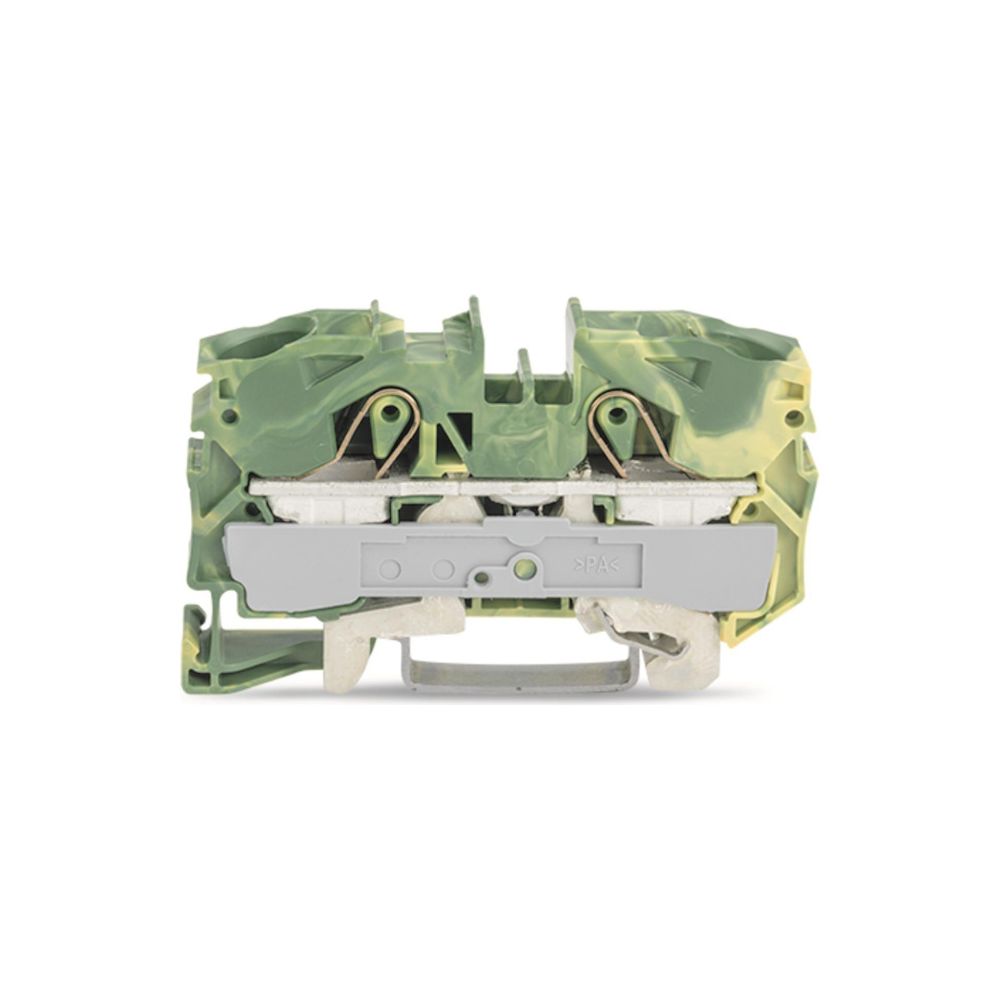

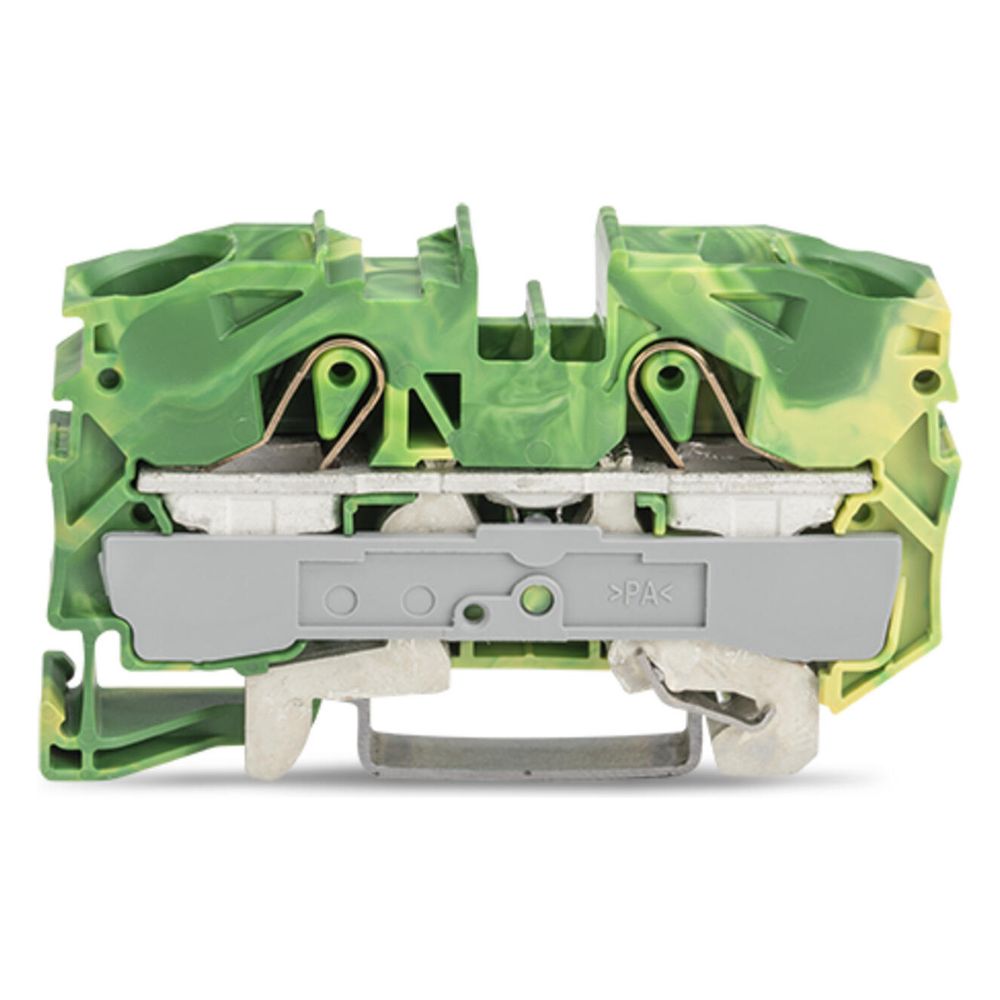

Wago 2-Leiter-Schutzleiterklemme TOPJOB S 2016-1207, 16mm2, Polyamid, Grün/Gelb
Die 2-Leiter-Schutzleiterklemme aus der Serie TOPJOB S ermöglicht eine sichere elektrische und mechanische Verbindung zwischen Leitern und der Tragschiene. Durch den integrierten Kontaktfuß erfolgt die Erdung direkt über die Hutschiene. Das Bauteil eignet sich für anspruchsvolle Industrieanwendungen sowie die moderne Gebäudeinstallation.
Anschlusstechnik und Flexibilität
Die Klemme nutzt die Federzuganschlusstechnik, die ein schnelles Verdrahten unterstützt. Dank der Push-in-Funktionalität lassen sich eindrähtige Leiter sowie feindrähtige Leiter mit Aderendhülse direkt stecken. Für andere Leiterarten erfolgt die Betätigung über ein Werkzeug. Die Konstruktion aus Polyamid ist für eine Betriebstemperatur von 105 °C ausgelegt und erfüllt die Anforderungen der Brennbarkeitsklasse V0. Für den ordnungsgemäßen Abschluss ist eine separate Abschlussplatte erforderlich.
Montage und Anwendung
Das Bauteil ist für die Montage auf einer Hutschiene TH35 konzipiert und verfügt über eine Etage mit zwei Klemmstellen. Die Schutzleiterklemme unterstützt die PEN-Funktion und bietet durch die Mitten- oder seitliche Beschriftungsebene eine hohe Übersichtlichkeit im Schaltschrank.
Die Schutzleiterklemme überzeugt durch ihre robuste Bauweise und die hohe Flexibilität bei den anschließbaren Leiterquerschnitten von 0,5 mm² bis 25 mm². Mit einer Breite von 12 mm und der bewährten Federzugtechnik sorgt sie für eine platzsparende und dauerhaft sichere Kontaktierung in elektrischen Installationen.
Technische Daten
- Anschlussart: Federzuganschluss
- Leiterquerschnitt eindrähtig: 2,5 - 16 mm²
- Leiterquerschnitt feindrähtig mit Aderendhülse: 2,5 - 16 mm²
- Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,5 - 25 mm²
- Leiterquerschnitt mehrdrähtig: 0,5 - 16 mm²
- Montageart: Hutschiene TH35

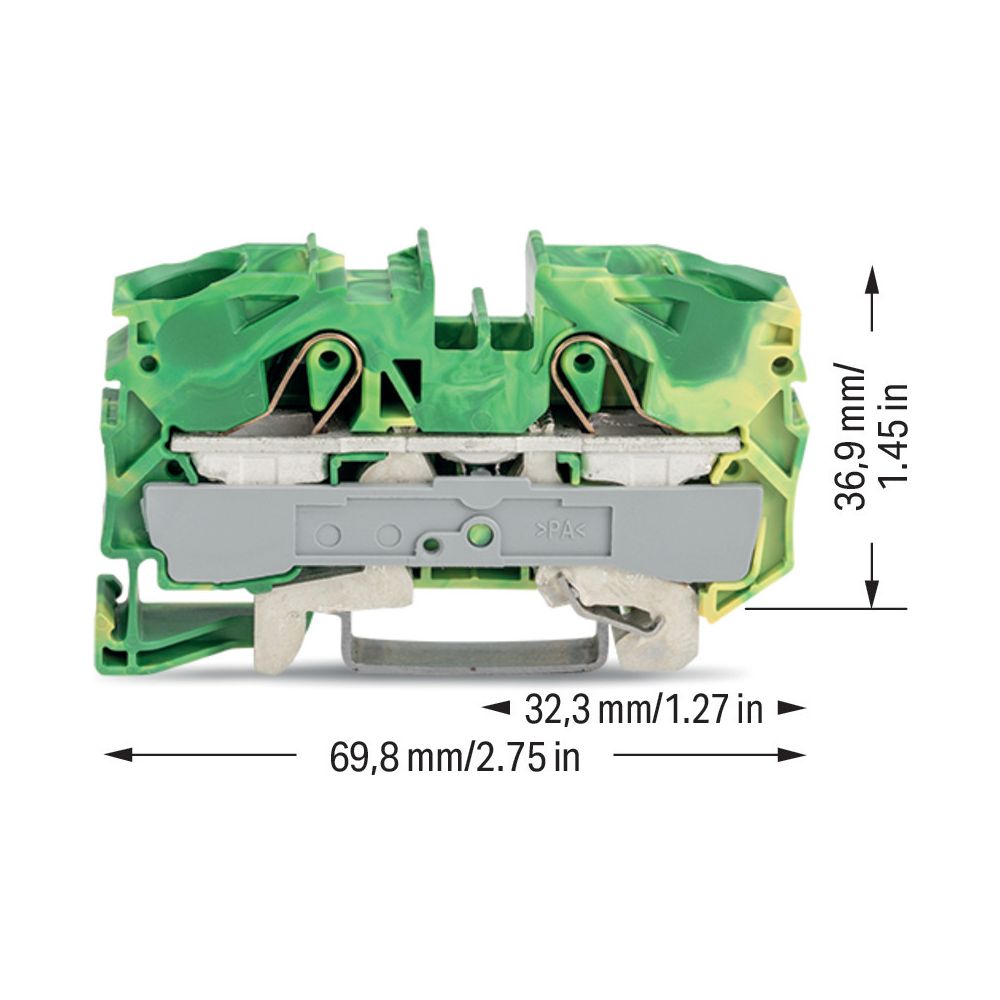

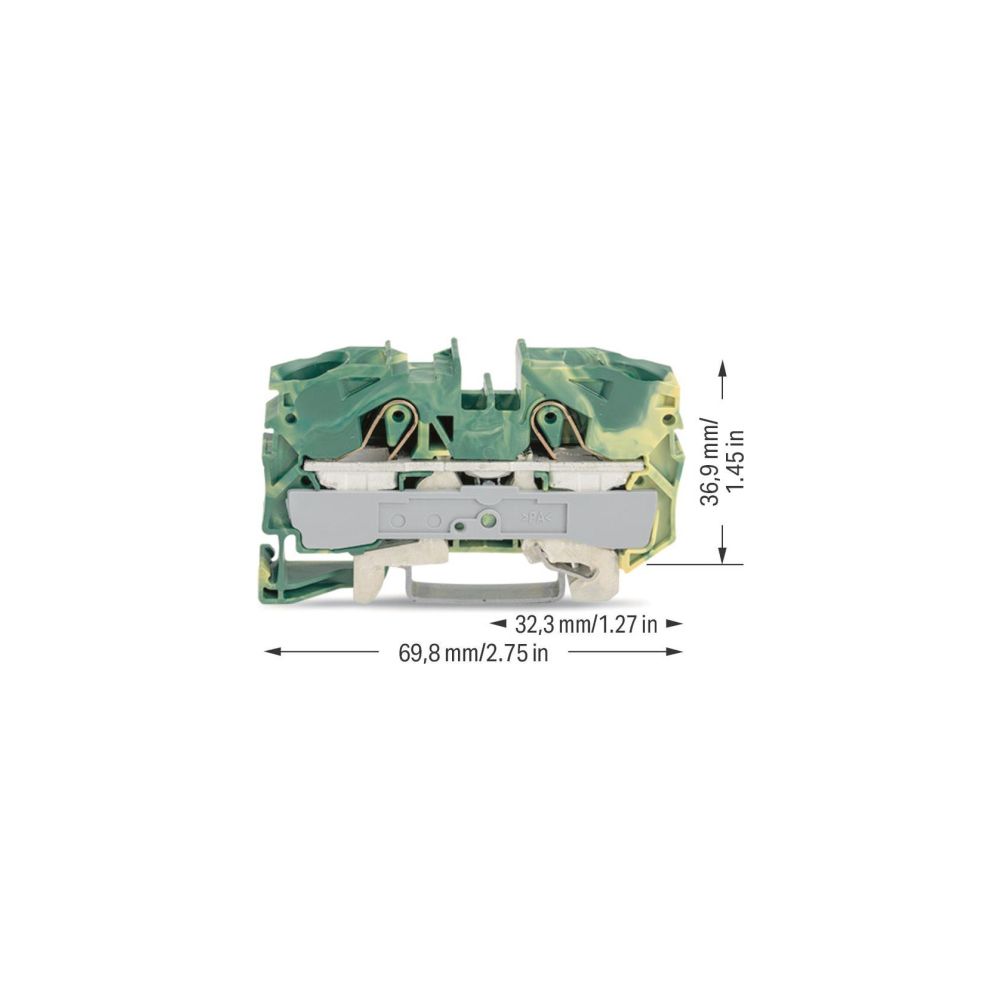

- Breite: 12 mm
- Höhe: 69,8 mm
- Tiefe: 36,9 mm
- Betriebstemperatur: 105 °C
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 2,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 - 25 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 - 16 |
| Anschluss | Federzuganschluss |
| Anzahl Brückeraufnahmen | 2 |
| Anzahl der Ebenen | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WAGO-2016-1207 |
| Ausführung | gerade |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Beschriftungsebene | Mitten- / Seitliche Beschriftung |
| Betriebstemperatur | 105 |
| Brandlast | 0,315 |
| Breite | 12 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4017332076654 |
| Ergänzende Verfügbarkeitsinformation | Lieferzeit: ca. 4-6 Wochen |
| Etagen | 1 |
| Farbe | grün / gelb |
| Gesamte Anzahl der Potentiale | 1 |
| Gewicht | 38,5 |
| Gewicht | 0,814 kg |
| Höhe | 69,8 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 2 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| PEN-Funktion | Ja |
| PEN-Funktion möglich | Ja |
| QS Aderendhülse | 2,5 |
| QS eindrähtig | 2,5 |
| QS mehrdrähtig | 0,5 |
| Tiefe | 36,9 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
