Beschreibung

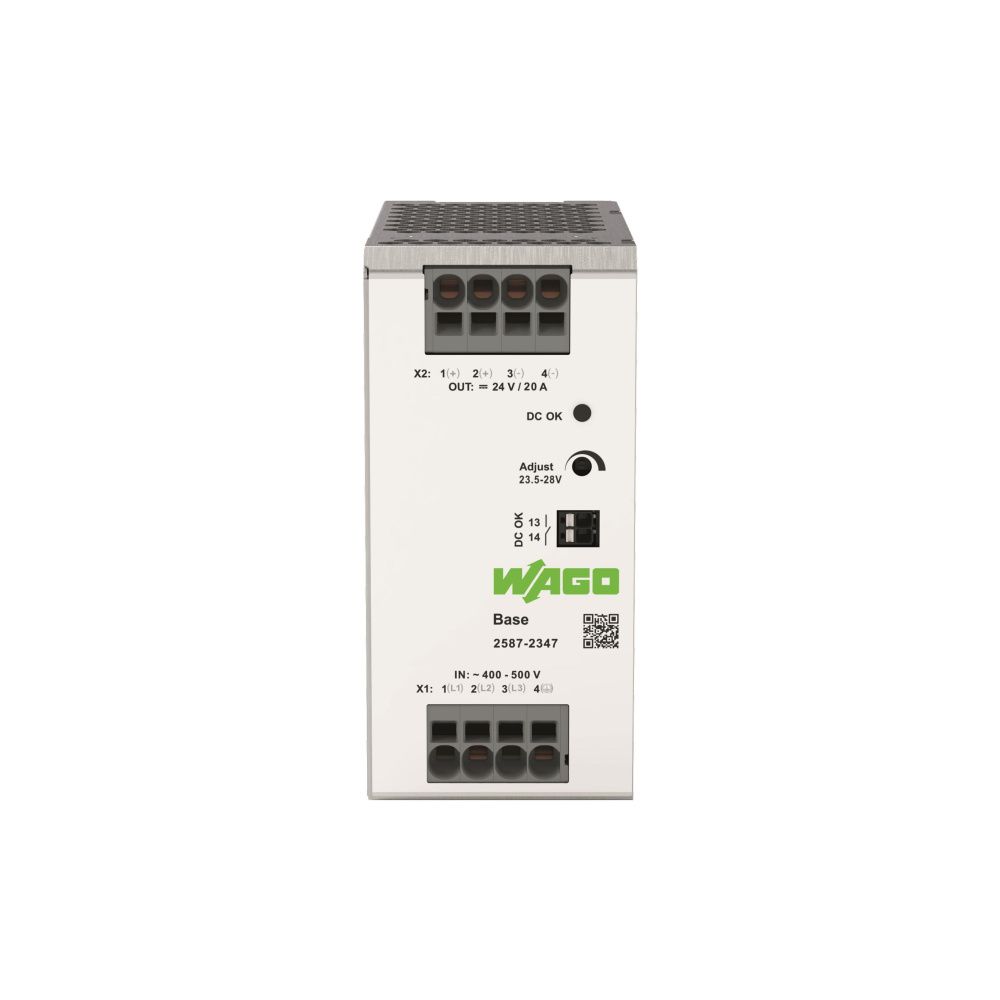

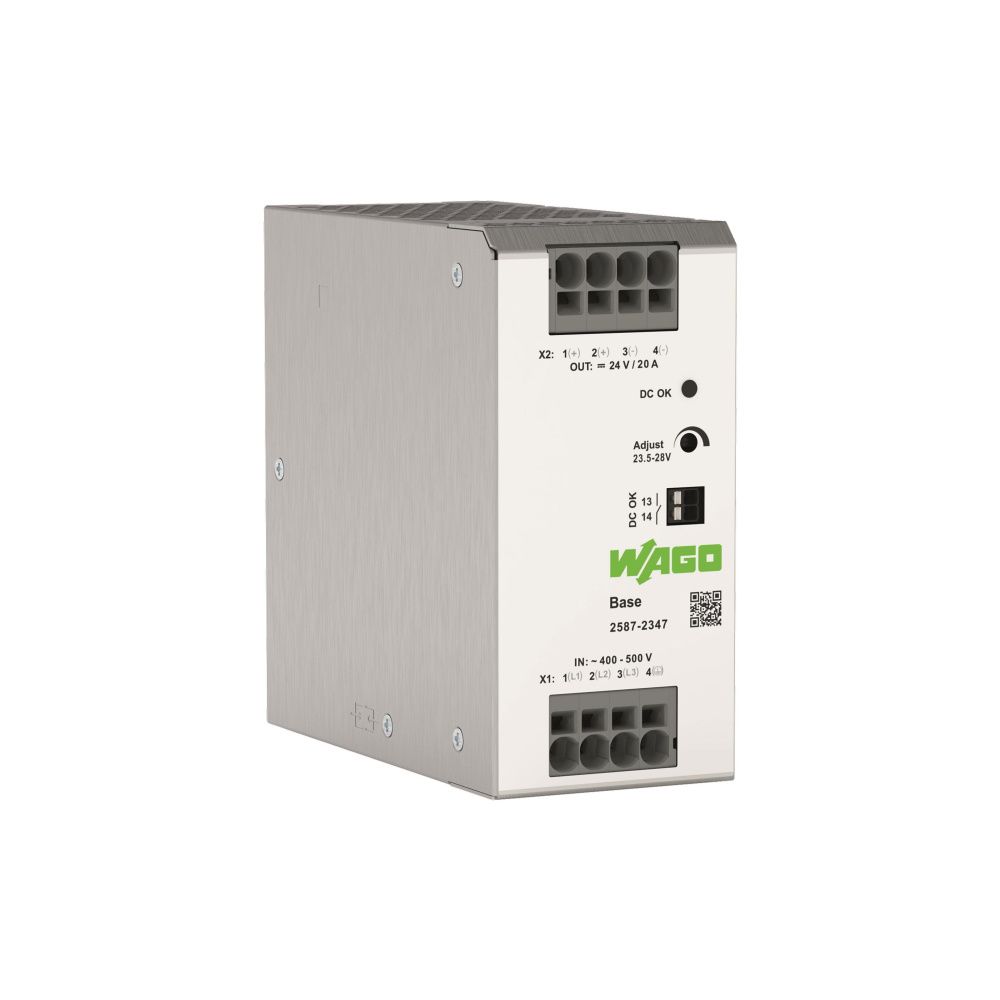

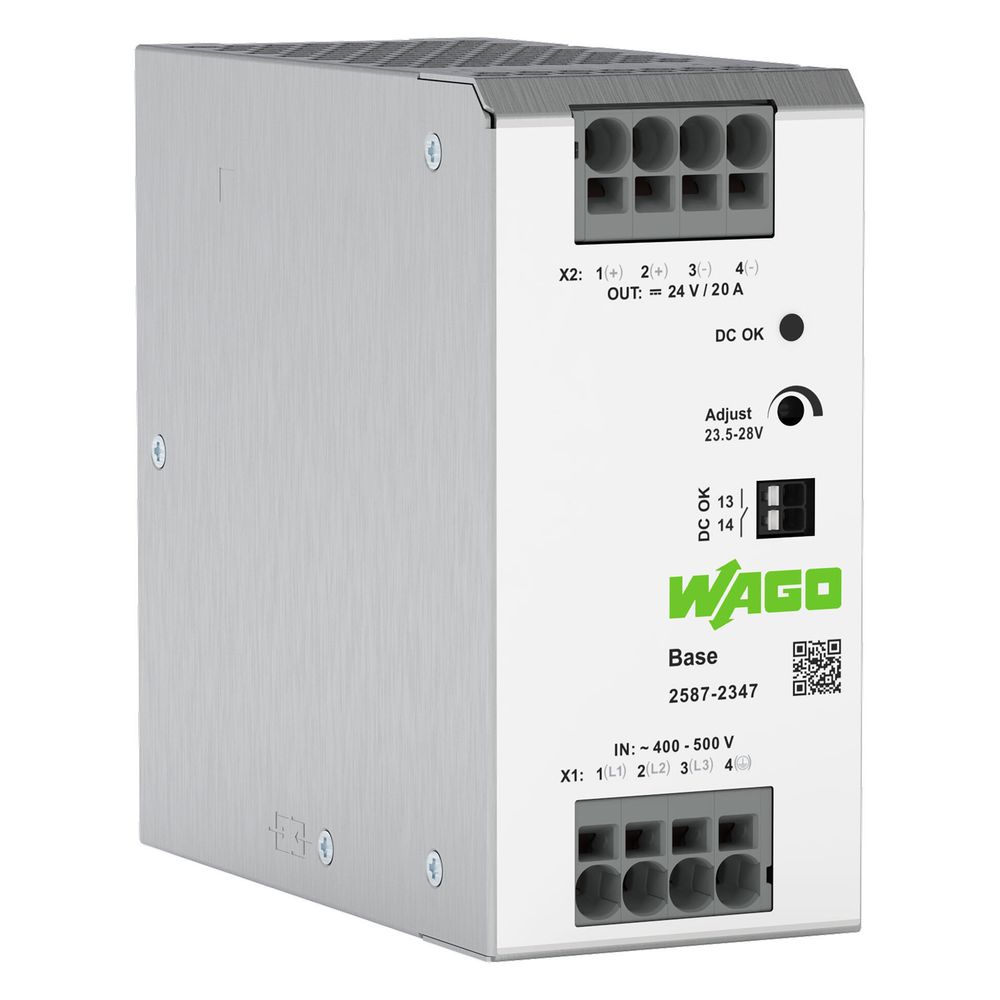

Wago Stromversorgung 2587-2347, 3-phasig 24V 20A 480W, 125x60x125mm
Die primär getaktete Stromversorgung von Wago bietet eine zuverlässige 3-phasige Spannungsversorgung für industrielle Anwendungen. Mit einer Ausgangsleistung von 480 W und einem Nennstrom von 20 A bei 24 V DC stellt das Gerät eine stabile Energiequelle dar. Die Montage erfolgt effizient auf einer 35 mm Tragschiene.
Zuverlässige Energieumwandlung
Das Netzteil zeichnet sich durch eine aktive Leistungsfaktorkorrektur und einen hohen Wirkungsgrad von 90 % aus. Die Ausgangsspannung ist im Bereich von 24 bis 28 V einstellbar und bietet durch die galvanische Trennung gemäß SELV-Standard ein hohes Maß an Sicherheit. Für erweiterte Leistungsanforderungen oder redundante Systeme ist das Gerät sowohl parallel als auch in Reihe mit einem weiteren Modul des gleichen Typs verschaltbar.
Schutz und Signalisierung
Das Gehäuse in Schutzart IP20 ist für den Einsatz in Umgebungen mit Verschmutzungsgrad 2 ausgelegt. Zur Überwachung des Betriebszustands verfügt das Modul über eine optische LED-Anzeige sowie einen Signalausgang. Im Fehlerfall schützt das Gerät durch eine interne Sicherung sowie einen sekundären Überspannungsschutz. Bei Überlast liefert das Netzteil eine konstante Leistung von bis zu 150 %, während bei einem Kurzschluss eine automatische Abschaltung mit anschließendem Wiederanlauf erfolgt.
Technische Daten
- Ausgangsnennleistung: 480 W
- Ausgangsnennspannung: 24 V DC
- Ausgangsnennstrom: 20 A
- Eingangsspannungsbereich: 3 x 340 - 550 V AC
- Wirkungsgrad: 90 %
- Montageart: Tragschiene 35
- Anschlusstechnik: Federzuganschluss
- Schutzart: IP20
- Abmessungen (BxHxT): 60 x 125 x 125 mm
Die kompakte Bauweise mit einer Breite von 60 mm ermöglicht eine platzsparende Integration in Schaltschränken. Durch die natürliche Konvektion ist ein wartungsarmer Betrieb sichergestellt. Mit einer Netzausfall-Überbrückungszeit von mindestens 20 ms und der Einhaltung zahlreicher internationaler Normen unterstützt dieses 480 W Netzteil eine normgerechte Versorgung von 24 V DC Komponenten.
Technische Daten
| Hersteller | Wago |
| 1 Ausgangsspannung | 24 - 28 |
| Artikelnummer | WAGO-2587-2347 |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Ausgangsnennleistung | 480 |
| Ausgangsnennspannung Ua Nenn | DC 24 V (SELV) |
| Ausgangsnennstrom Ia Nenn | 20 A (DC 24 V) |
| Ausgangsspannungsbereich | DC 23,5 … 28 |
| Bemessungsversorgungsspannung AC 50 Hz | 340 - 550 |
| Bemessungsversorgungsspannung AC 60 Hz | 340 - 550 |
| Breite | 60 |
| Breite in Teilungseinheiten | 2 |
| Direktmontage möglich | Nein |
| EAN-13 | 4066966768084 |
| Eingangsnennspannung Ue Nenn | 3 x AC 400 … 500 |
| Eingangsspannungsbereich | 3 x AC 340 … 550 |
| Eingangsstrom Ie | ≤ 1,2 A (AC 340 V; Nennlast) |
| Einschaltstrom | ≤ 20 A (bei AC 400 V / 25 °C) |
| Geeignet für Reiheneinbau | Nein |
| Geeignet für Tragschienenmontage | Ja |
| Geeignet für Wandmontage | Nein |
| Gewicht | 1010 |
| Gewicht | 1,16 kg |
| Höhe | 125 |
| Interne Sicherung | T 5 A / AC 600 |
| Isolationsspannung (Pri-PE, AC) | 2.200 |
| Isolationsspannung (Pri-Sek, AC) | 3.510 |
| Isolationsspannung (Sek-PE) | DC 0,5 |
| Isolationsspannung (Sek-Signal) | DC 0,5 |
| Konformitätskennzeichnung | CE |
| Kurzschlussfest | Ja |
| Lastausregelung | ≤ 1 |
| Leckstrom bei Nennspannung | ≤ 1,08 |
| Leerlauffest | Ja |
| Leistungsabgabe | 480 |
| Leistungsfaktor | ≥ 0,93 (AC 400 V) |
| Leistungsfaktorkorrektur (PFC) | Aktiv |
| Max Ausgangsstrom 1 | 20 |
| Montageart | Tragschiene 35 |
| MTBF | > 1.000.000 h (bei 25 °C; gemäß IEC 61709; SN 29500) |
| Nennnetzfrequenz-Bereich | 47 Hz / 63 |
| Nennwert Ausgangsspannung 1 | 24 |
| Nennwert Ausgangsstrom 1 | 20 |
| Netzausfall-Überbrückung | ≥ 20 ms (3 x AC 400 V) |
| Normen/Bestimmungen | SEMI F47 / EN 55032 / EN 55035 / EN 61000-3-3 / EN 61204-3 / EN 61558-2-16 / EN IEC 61010-1 / EN IEC 61010-2-201 / EN IEC 61000-3-2 / UL 61010-1 / UL 61010-2-201 |
| Parallelschaltbar | Ja, für 2 Geräte des gleichen Typs |
| Phasen | 3 |
| Regelabweichung | ≤ 3 |
| Reihenschaltbar | Ja, für 2 Geräte des gleichen Typs |
| Restwelligkeit | ≤ 60 mV (Spitze - Spitze) |
| Rückeinspeisungsfestigkeit | ≤ DC 35 |
| Schutzart | IP20 |
| Schutzklasse | I |

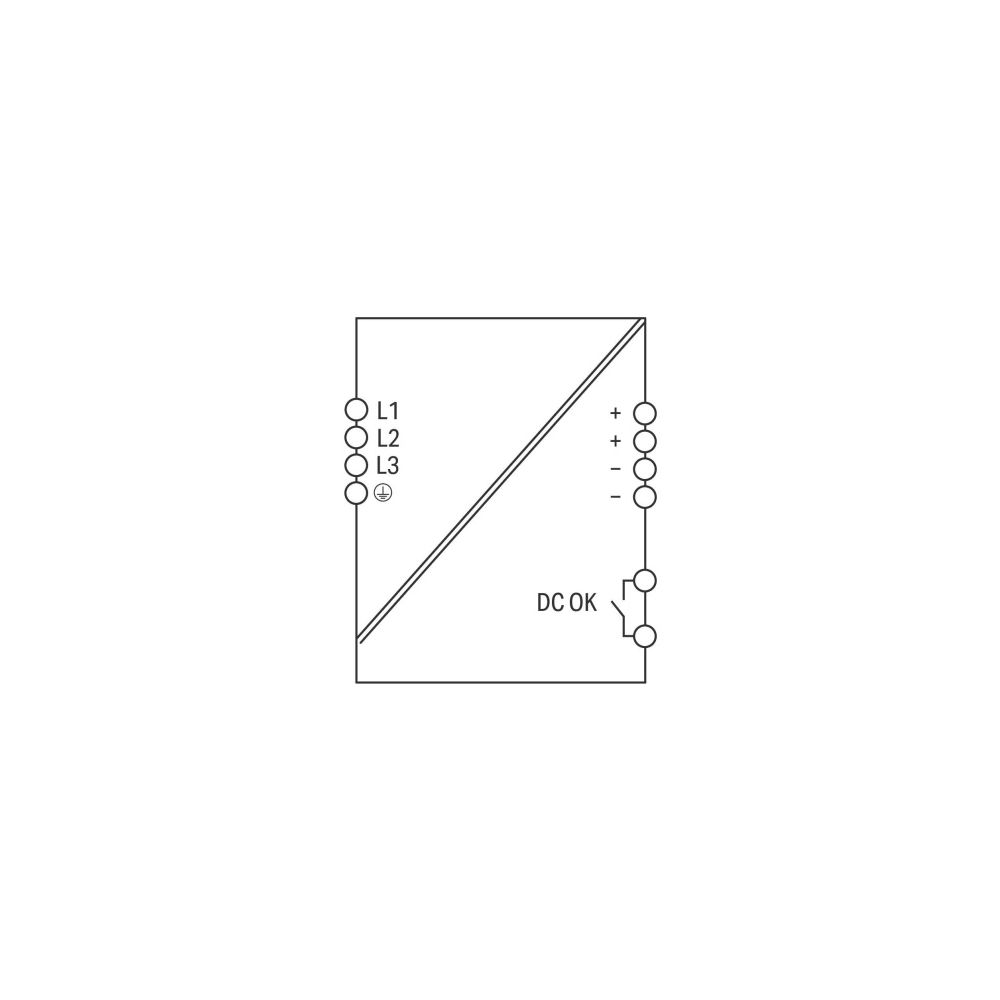

| Signalisierung | Optische Zustandsanzeige (DC OK, LED grün) / Signalausgang (DC OK) |
| Spannungsart der Versorgungsspannung | AC |
| Tiefe | 125 |
| Transientenschutz; primär | Ja |
| Verhalten bei Überlast | Konstantleistung bis 150 %; bei Kurzschluss Abschaltung und automatischer Wiederanlauf |
| Verlustleistung Pv | ≤ 7 W (Leerlauf); ≤ 48 W (Nennlast) |
| Verschmutzungsgrad | 2 |
| Voreinstellung | DC 24 |
| Wirkungsgrad typ | 90 % (AC 400 V; Nennlast) |
| Überspannungschutz; sekundär | ≤ DC 35 V (im Fehlerfall) |
| Überspannungskategorie | III (≤ 2000 m ü. N.N.; bei 300 V); II (≤ 5000 m ü. N.N.; bei 300 V) |
| WEEE-Nr. | 40917098 |
