Beschreibung

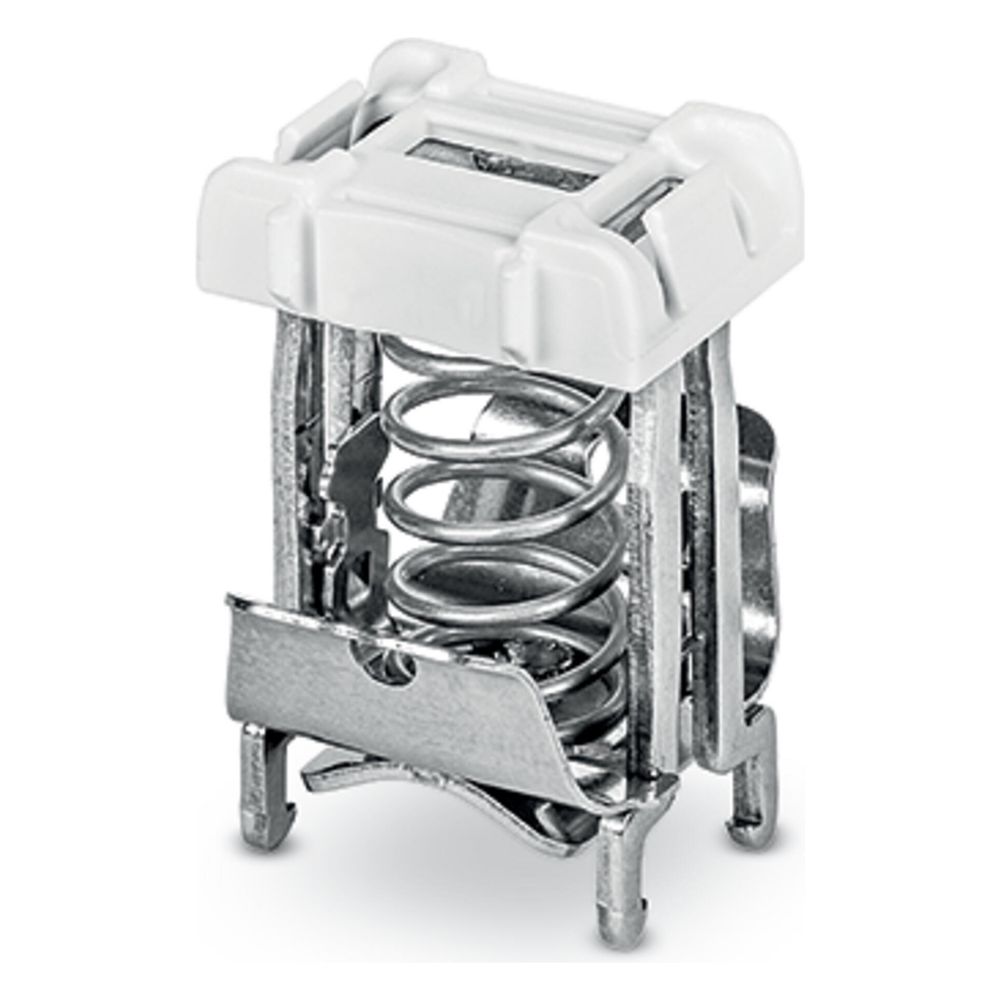

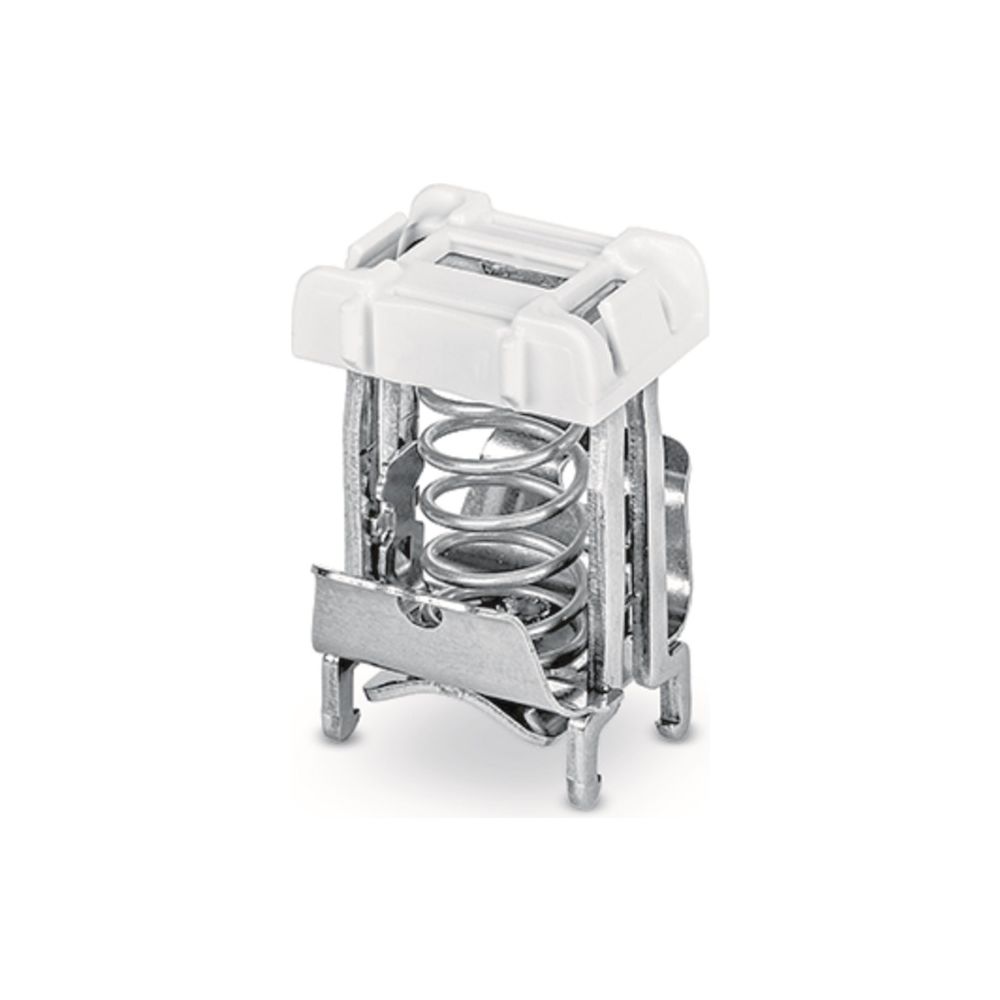

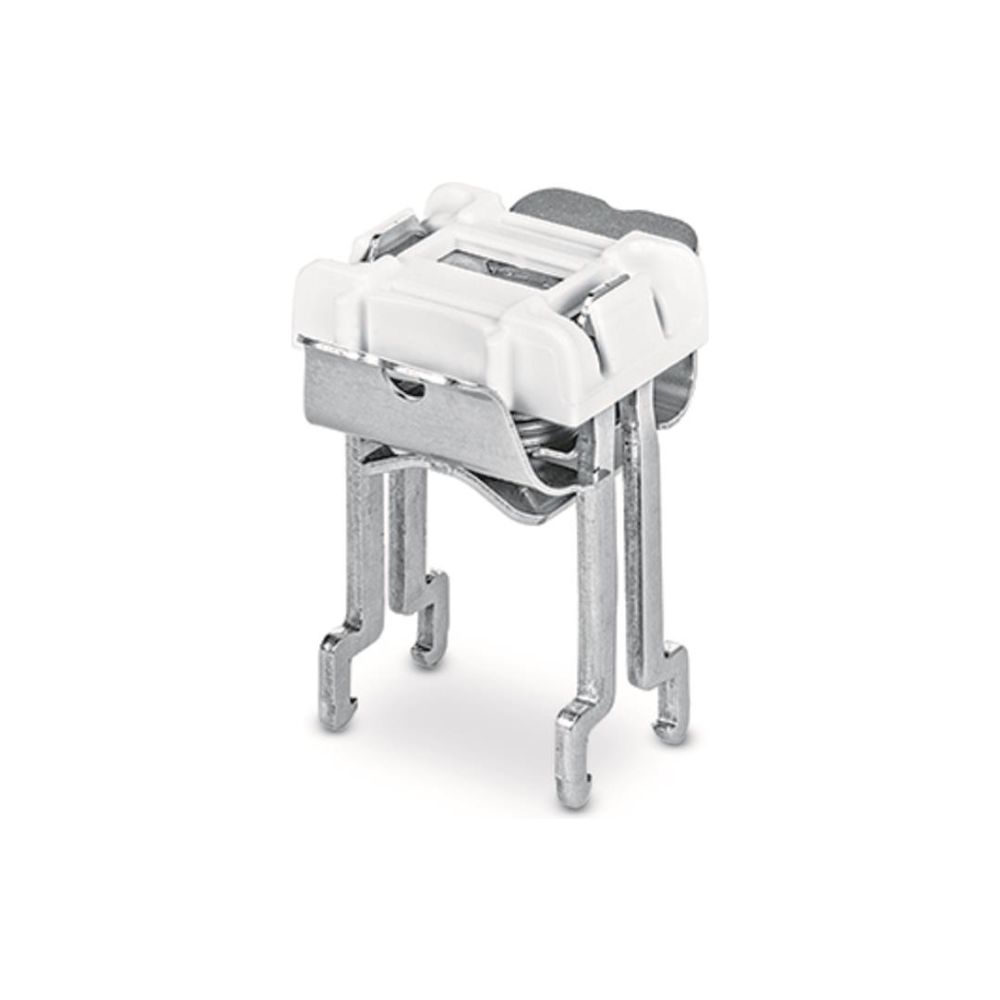

Wago Schirmklemmbügel 790-216, 21,8mm breit, 6-16mm Kabeldurchmesser, 34,6mm Höhe, Stahl, silberfarben
Der Wago Schirmklemmbügel ermöglicht eine zuverlässige Schirmverbindung für Kabel mit einem Durchmesser von 6 bis 16 mm. Das aus Stahl und Polycarbonat gefertigte Bauteil verfügt über ein integriertes Federelement, das Verformungen sowie Setzerscheinungen der angeschlossenen Schirmleiter ausgleicht und so eine konstante Kontaktierung sicherstellt.
Funktionsweise und Einsatz
Die Schirmklemmung ist für eine dauerhafte Kontaktierung konzipiert und bietet eine integrierte Zugentlastungsfunktion, die jedoch nicht als Hauptzugentlastung für das Kabel dient. Das Bauteil ist für einen weiten Temperaturbereich ausgelegt und eignet sich für anspruchsvolle Installationsumgebungen. Eine Verwendung für Schutzleiteranschlüsse oder in explosionsgefährdeten Bereichen der Kategorie Ex e ist nicht vorgesehen.
Technische Daten
- Kabeldurchmesser: 6 - 16 mm
- Breite: 21,8 mm
- Höhe: 34,6 mm
- Gewicht: 12,1 g
- Dauergebrauchstemperatur: -60 bis +105 °C
- Verarbeitungstemperatur: -35 bis +85 °C
- Werkstoff: Stahl V2A / CrNi-Stahl / Polycarbonat
- Brandlast: 0,016 MJ
Die robuste Konstruktion bietet eine langlebige Lösung für die Schirmung von Leitungen. Mit einer Breite von 21,8 mm und einer Höhe von 34,6 mm lässt sich der Bügel flexibel in verschiedene Systeme integrieren. Die hohe thermische Beständigkeit von bis zu 105 °C unterstreicht die Eignung für industrielle Anwendungen, bei denen eine sichere Schirmverbindung für Kabeldurchmesser von 6 bis 16 mm erforderlich ist.
Technische Daten
| Hersteller | Wago |
| Artikelnummer | WAGO-790-216 |
| Ausführung des elektrischen Anschlusses | sonstige |
| Brandlast | 0,016 |
| Dauergebrauchstemperatur | -60 … +105 |
| Dauergebrauchstemperatur bis | 105 |
| Dauergebrauchstemperatur von | -60 |
| EAN-13 | 4045454077501 |
| Explosionsgeprüfte Ausführung Ex e | Nein |
| Farbe | silberfarben |
| Gewicht | 12,1 |
| Gewicht | 0,381 kg |
| Höhe | 34,6 |
| Montageart | sonstige |
| Verarbeitungstemperatur | -35 … +85 |
| Verarbeitungstemperatur max | 85, |
| Verarbeitungstemperatur min | -35, |
| Werkstoff | Stahl V2A / CrNi-Stahl / Polycarbonat |
| Zulässiger Kabeldurchmesser | 6 - 16 |
| WEEE-Nr. | DE40917098 |
