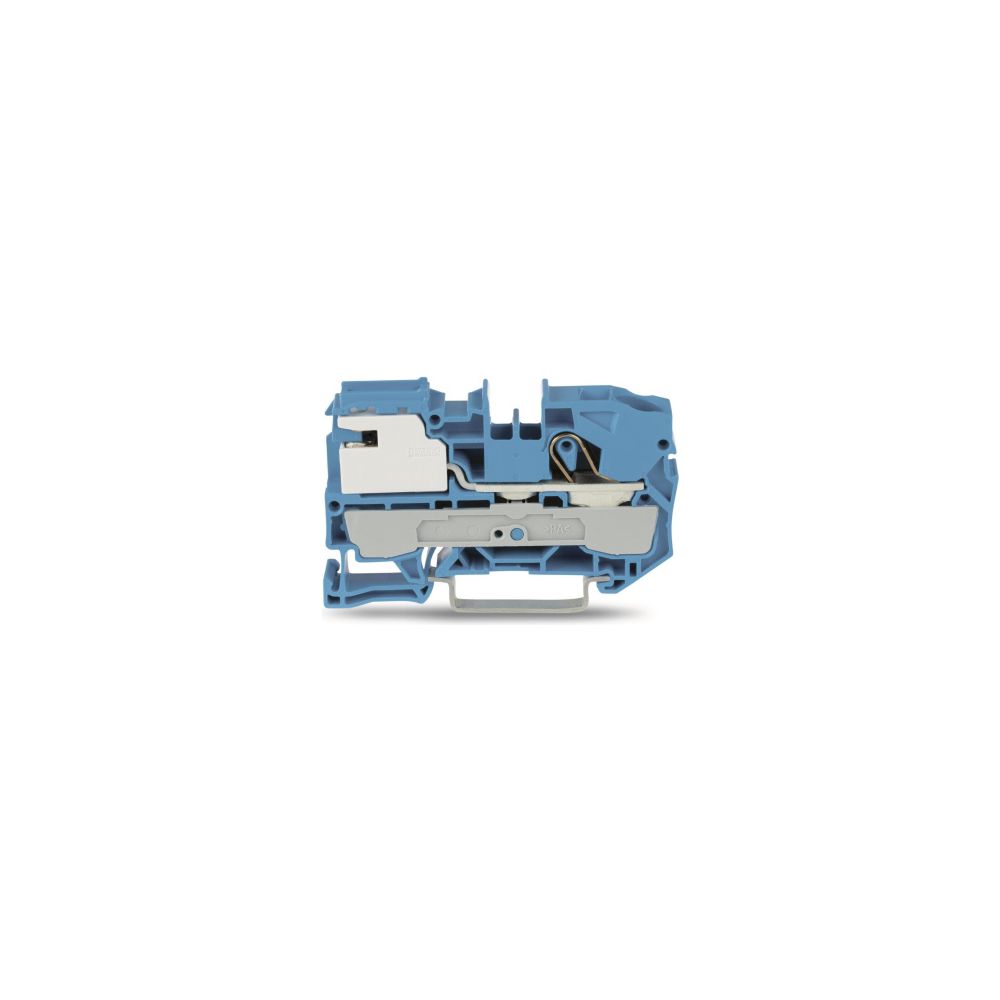

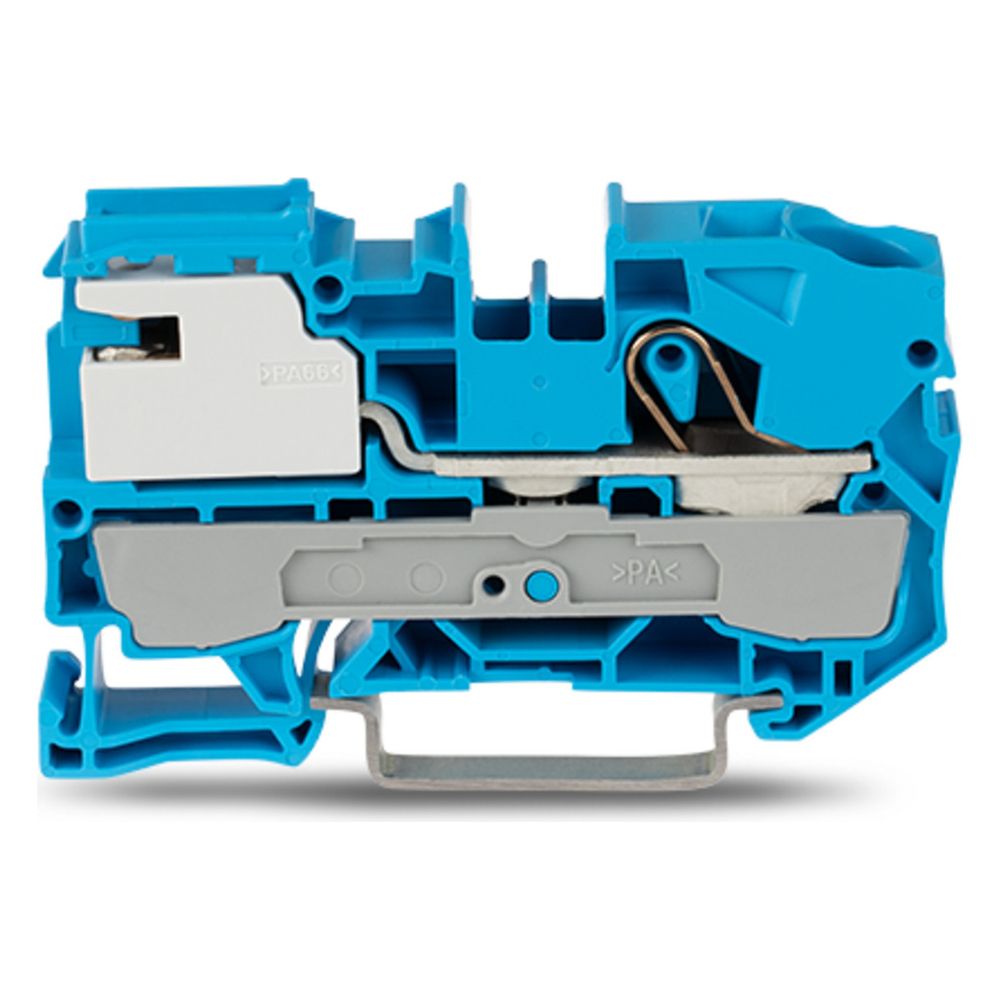

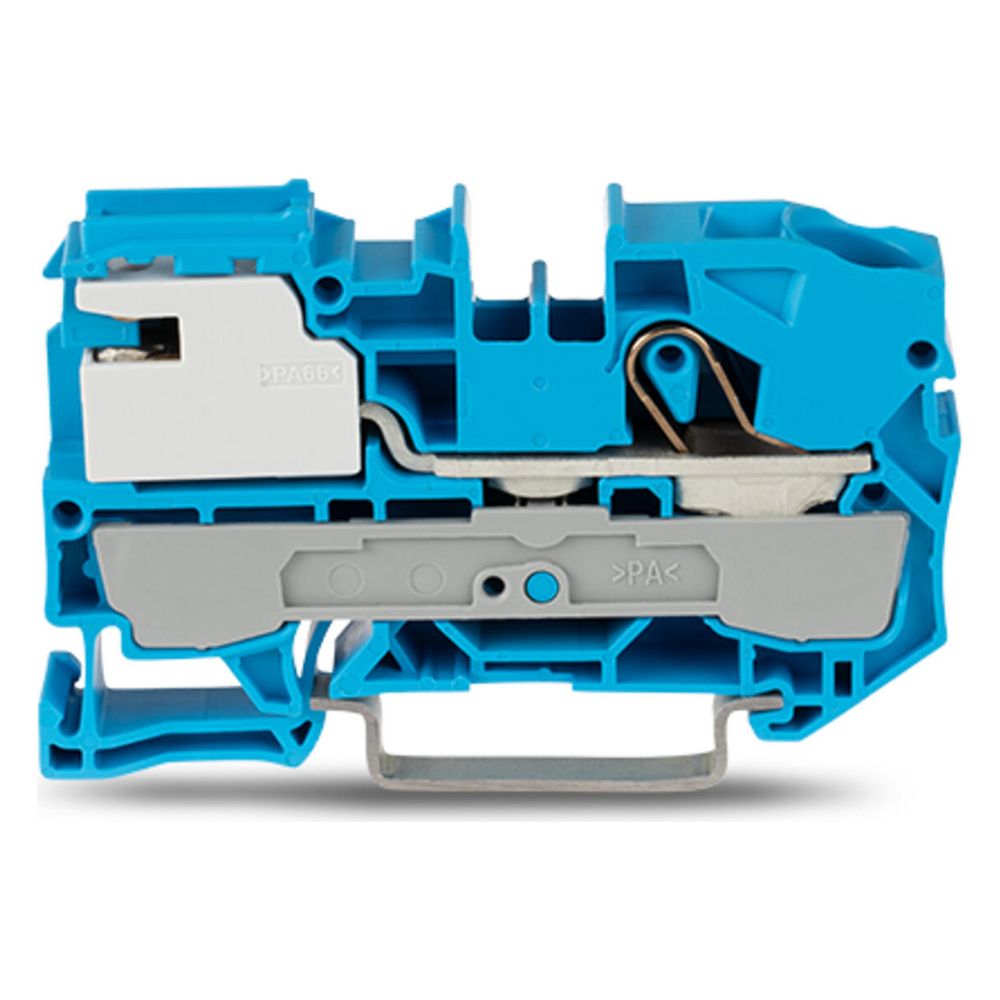

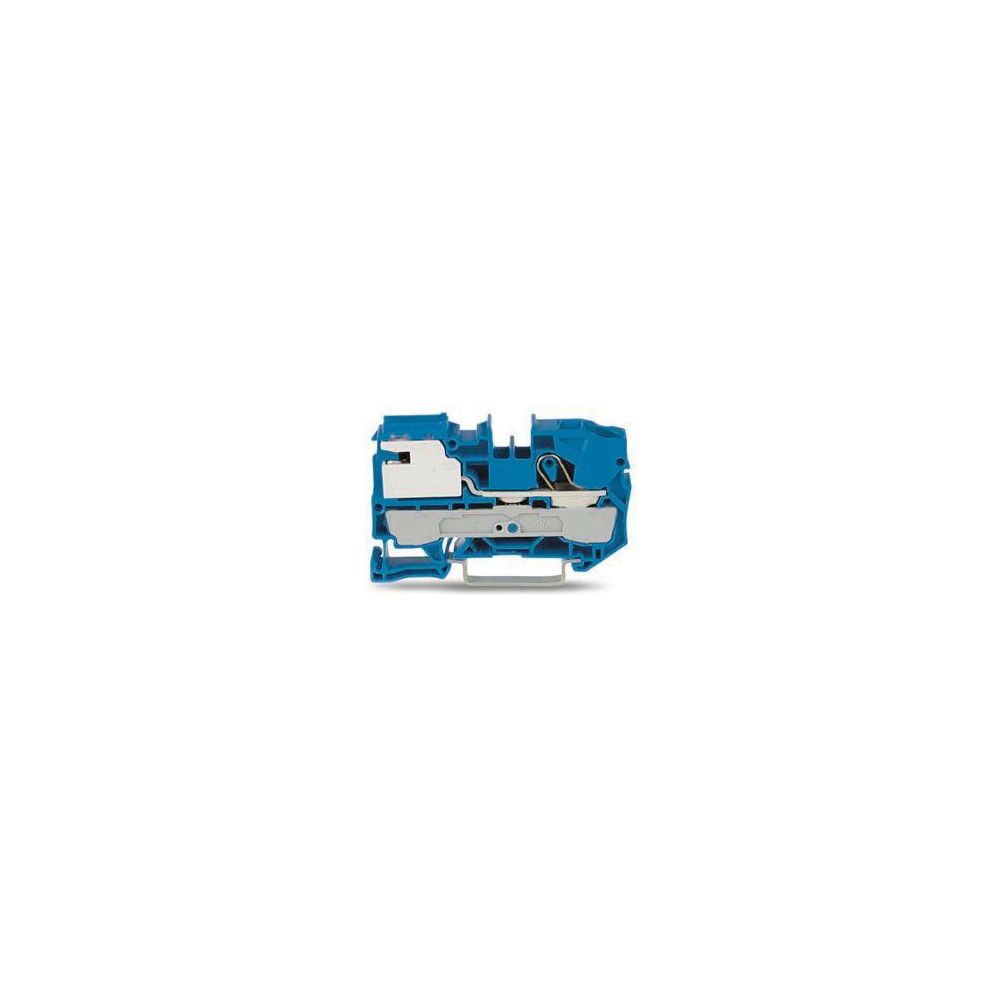

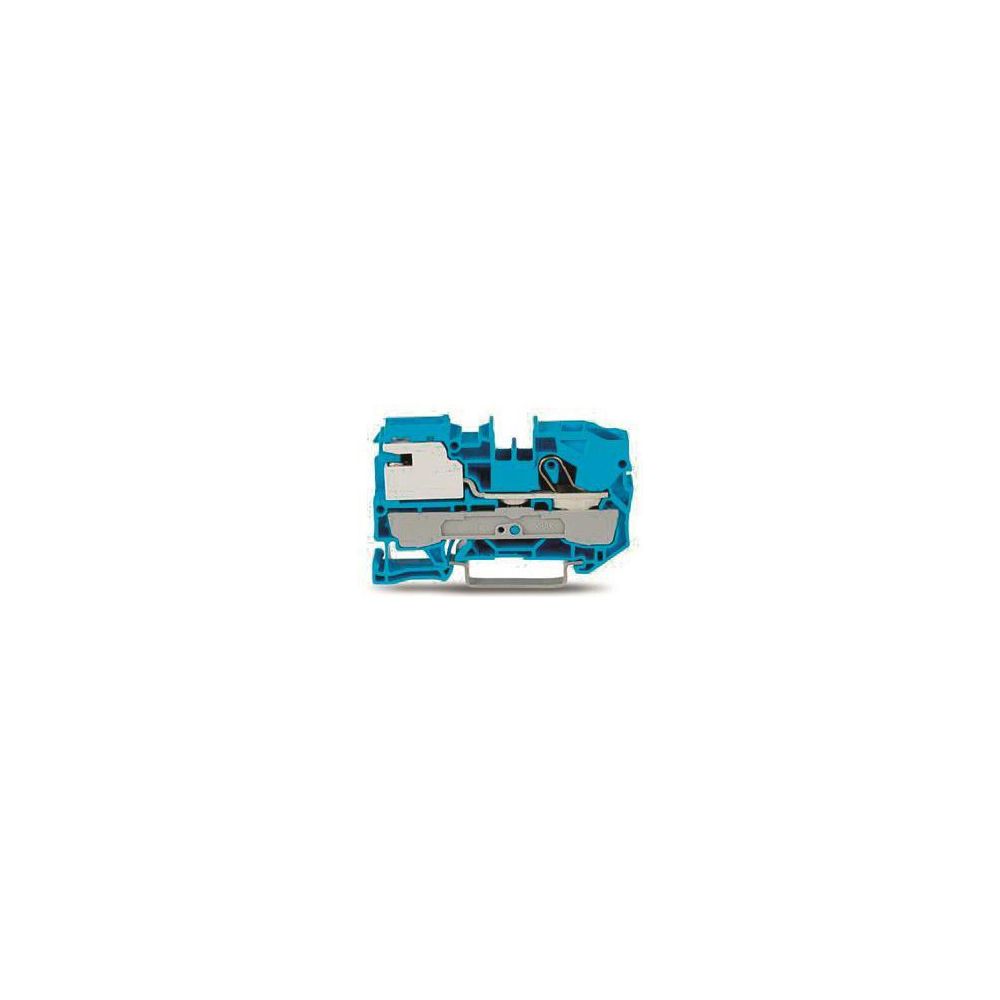

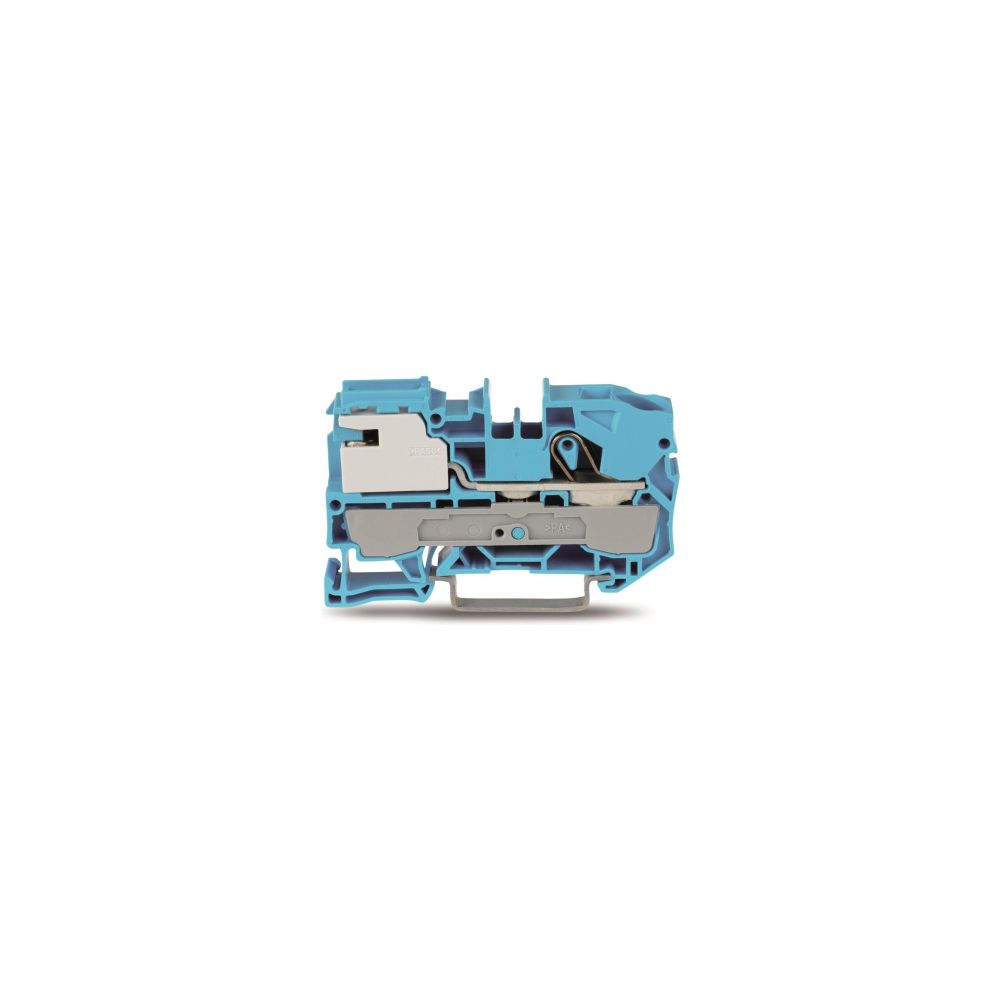

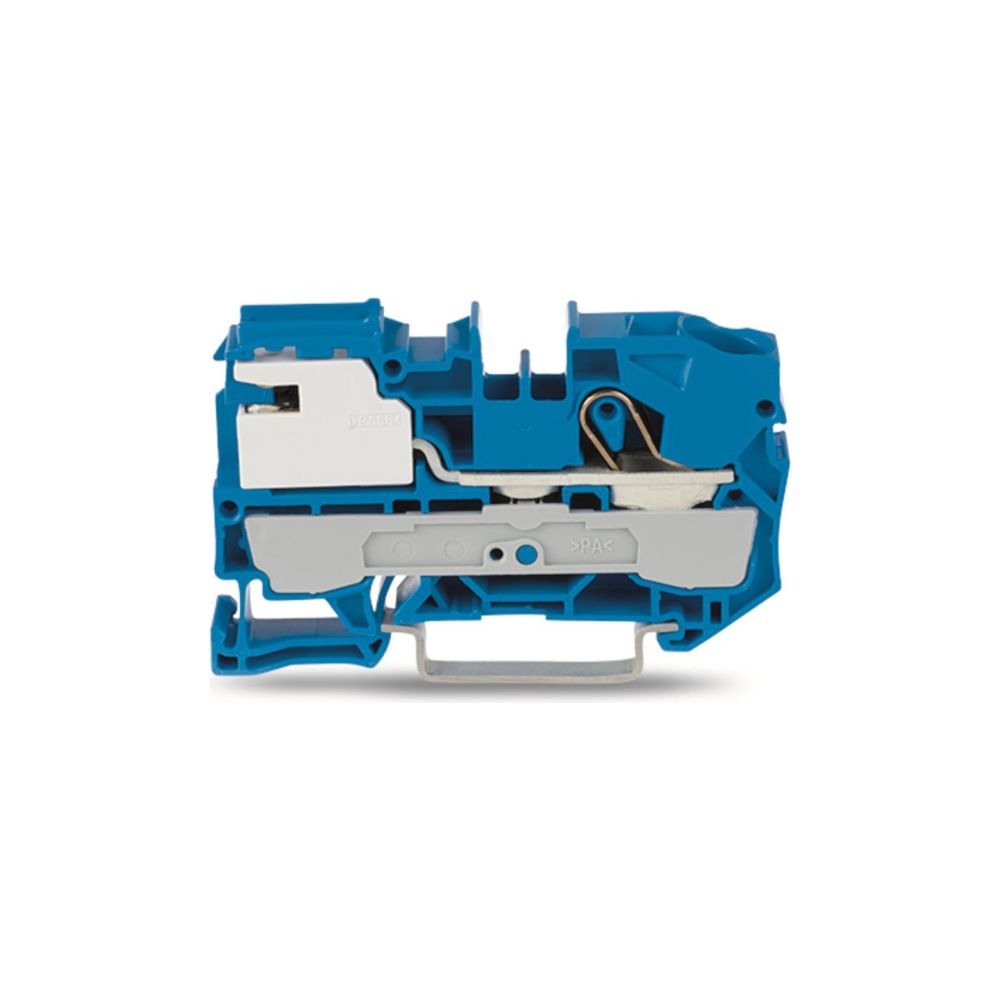

Wago N-Trennklemme 2010 2010-7114, 10mm2, Polyamid, Blau

Diese N-Trennklemme der Serie 2010 ermöglicht eine effiziente und sichere Verdrahtung in elektrischen Anlagen. Ausgestattet mit der Push-in CAGE CLAMP Anschlusstechnik, unterstützt das Bauteil den direkten Anschluss verschiedenster Leiterarten für eine schnelle Montage auf 35 mm Tragschienen.

Anschlusstechnik und Flexibilität

Die Anschlusstechnik erlaubt das direkte Stecken von starren Leitern sowie feindrähtigen Leitern mit Aderendhülse ohne Werkzeug. Für eine optimale Kontaktierung ist eine Abisolierlänge von 17 bis 19 mm erforderlich. Die Klemme ist für Leiterquerschnitte von 0,5 mm² bis 16 mm² ausgelegt, wobei die genauen Werte von der jeweiligen Leiterart abhängen. Das Gehäuse aus Polyamid zeichnet sich durch eine thermische Beständigkeit bis 105 °C und eine Brennbarkeitsklasse nach UL94 V0 aus.

Montage und Anwendung

Das Bauteil ist für die Montage auf Hutschiene TH35 vorgesehen und für N-Sammelschienen mit den Maßen 3x10 mm geeignet. Mit einer Breite von 10 mm ist die Klemme kompakt gestaltet und bietet eine Mitten- oder seitliche Beschriftungsebene. Für den Betrieb ist eine Anschlussplatte erforderlich.

Durch die Kombination aus robuster Federzugtechnik und einer elektrischen Belastbarkeit von 57 A bei einer Bemessungsspannung von 250 V bietet diese N-Trennklemme eine zuverlässige Lösung für anspruchsvolle Verdrahtungsaufgaben. Die einfache Handhabung durch das direkte Stecksystem reduziert den Montageaufwand, während die hochwertige Materialwahl eine dauerhafte Betriebssicherheit unterstützt.

Technische Daten

• Bemessungsstrom: 57 A
• Bemessungsspannung: 250 V
• Leiterquerschnitt: 0,5 - 16 mm²
• Anschlussart: Federzuganschluss
• Montageart: Hutschiene TH35

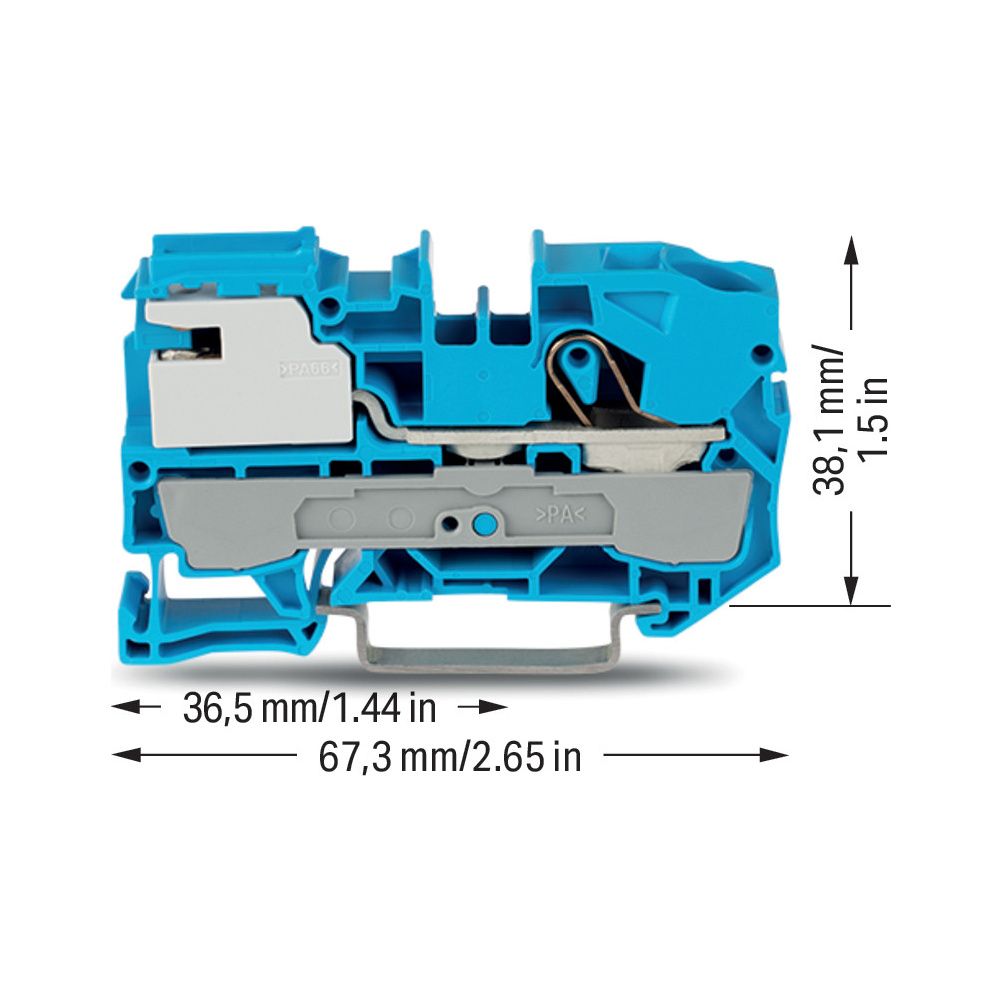

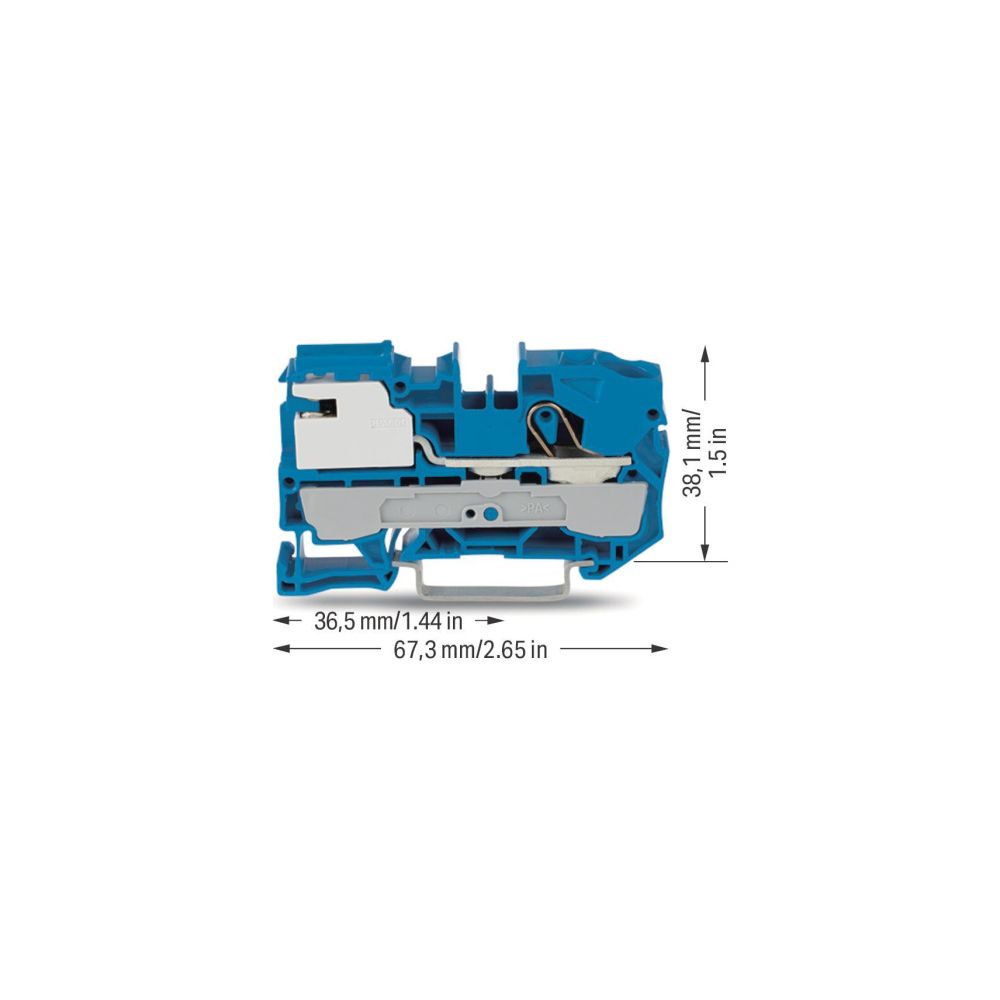

• Breite: 10 mm
• Höhe: 67,3 mm
• Tiefe: 38,1 mm
• Betriebstemperatur: 105 °C
• Farbe: Blau
