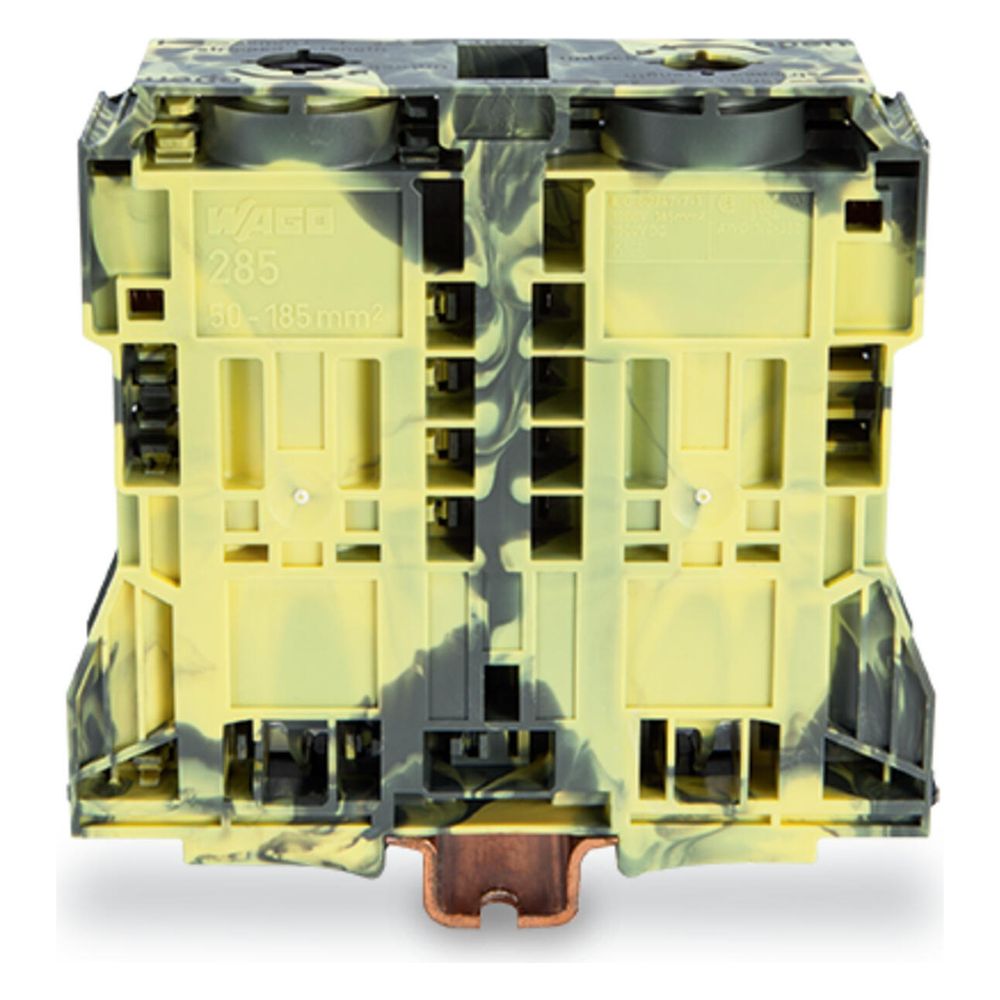

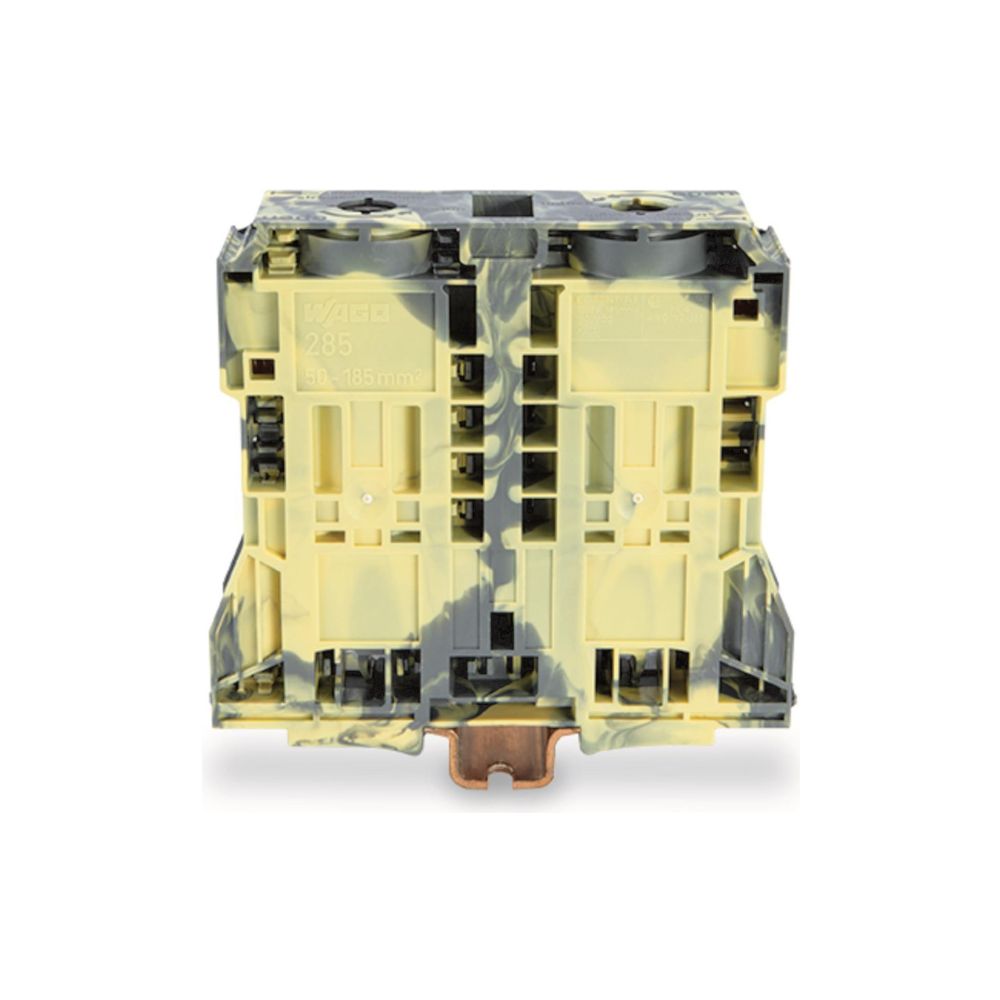

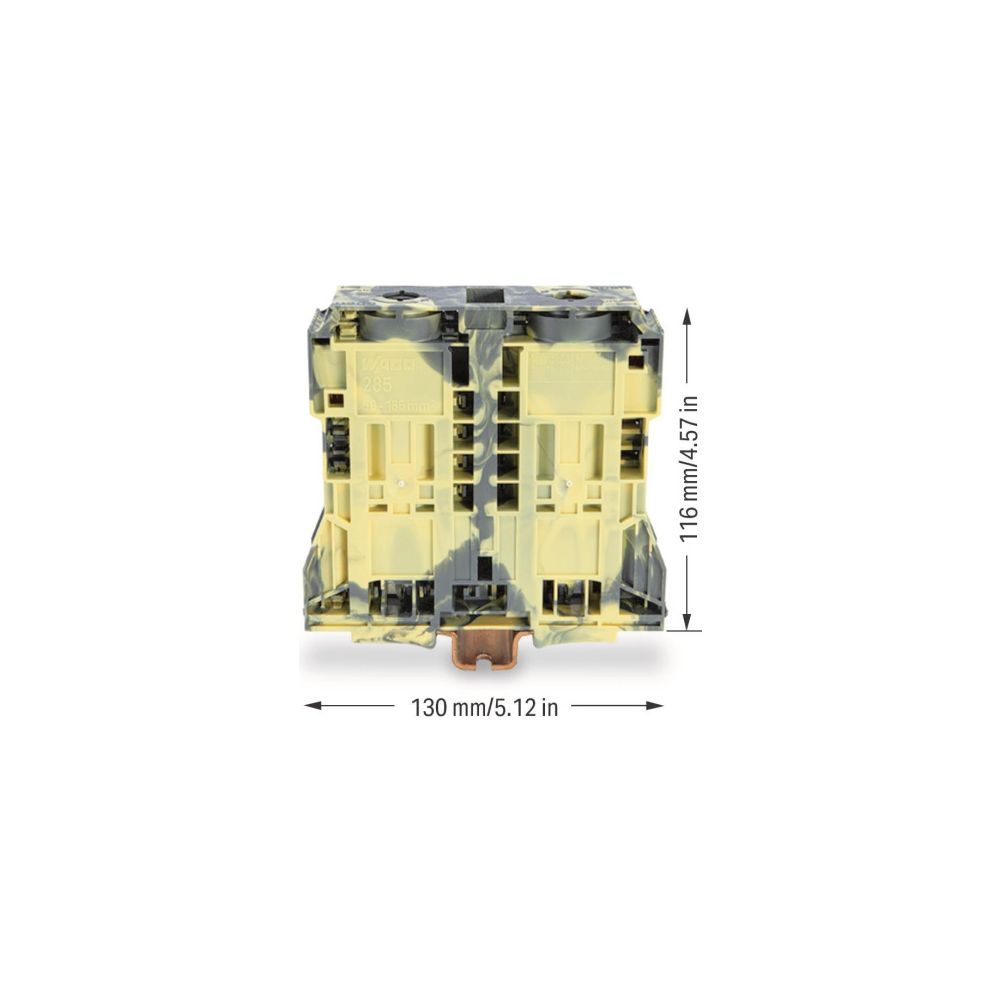

Wago 2-Leiter-Durchgangsklemme 285, 50-185mm2, 1000V, 353A, 130x32x116mm, Mehrfarbig, 285-1181

Diese 2-Leiter-Durchgangsklemme der Serie 285 ermöglicht eine sichere und wartungsfreie Verbindung von Leitern mit großen Querschnitten. Dank der Federzuganschlusstechnik lassen sich Leiter von 50 mm² bis 185 mm² effizient kontaktieren. Das Bauteil ist für eine Bemessungsspannung von 1000 V sowie einen Bemessungsstrom von 353 A ausgelegt und für die Montage auf Tragschienen des Typs DIN 35 x 15 vorgesehen.

Zuverlässige Anschlusstechnik

Die Federzugtechnologie sorgt für eine dauerhafte Verbindung. Ein wesentlicher Vorteil dieser Konstruktion ist der Verzicht auf das Aufcrimpen von Aderendhülsen oder den Einsatz von Drehmomentschlüsseln, was die Installation vereinfacht. Die Klemme ist aus thermoplastischem Isolierstoff gefertigt, der die Brennbarkeitsklasse V0 nach UL 94 erfüllt und eine Betriebstemperatur von bis zu 105 °C zulässt. Für den Leiteranschluss ist eine Abisolierlänge von 45 bis 47 mm erforderlich.

Technische Daten

• Bemessungsspannung: 1000 V
• Bemessungsstrom: 353 A
• Leiterquerschnitt (eindrähtig/mehrdrähtig/feindrähtig ohne Aderendhülse): 50 - 185 mm²
• Leiterquerschnitt (feindrähtig mit Aderendhülse): 50 - 150 mm²
• Anschlussart: Federzuganschluss
• Montageart: Tragschiene 35 x 15
• Abisolierlänge: 45 - 47 mm
• Betriebstemperatur: 105 °C
• Breite: 32 mm
• Brennbarkeitsklasse: V0

Die Durchgangsklemme überzeugt durch ihre hohe Belastbarkeit und einfache Handhabung bei der Installation großer Leiterquerschnitte. Mit einer Bemessungsspannung von 1000 V und einem Bemessungsstrom von 353 A bietet sie eine leistungsstarke Lösung für anspruchsvolle elektrische Verbindungen. Die robuste Ausführung aus Thermoplast und die wartungsfreie Federzugtechnik gewährleisten eine dauerhafte Betriebssicherheit.
