Beschreibung

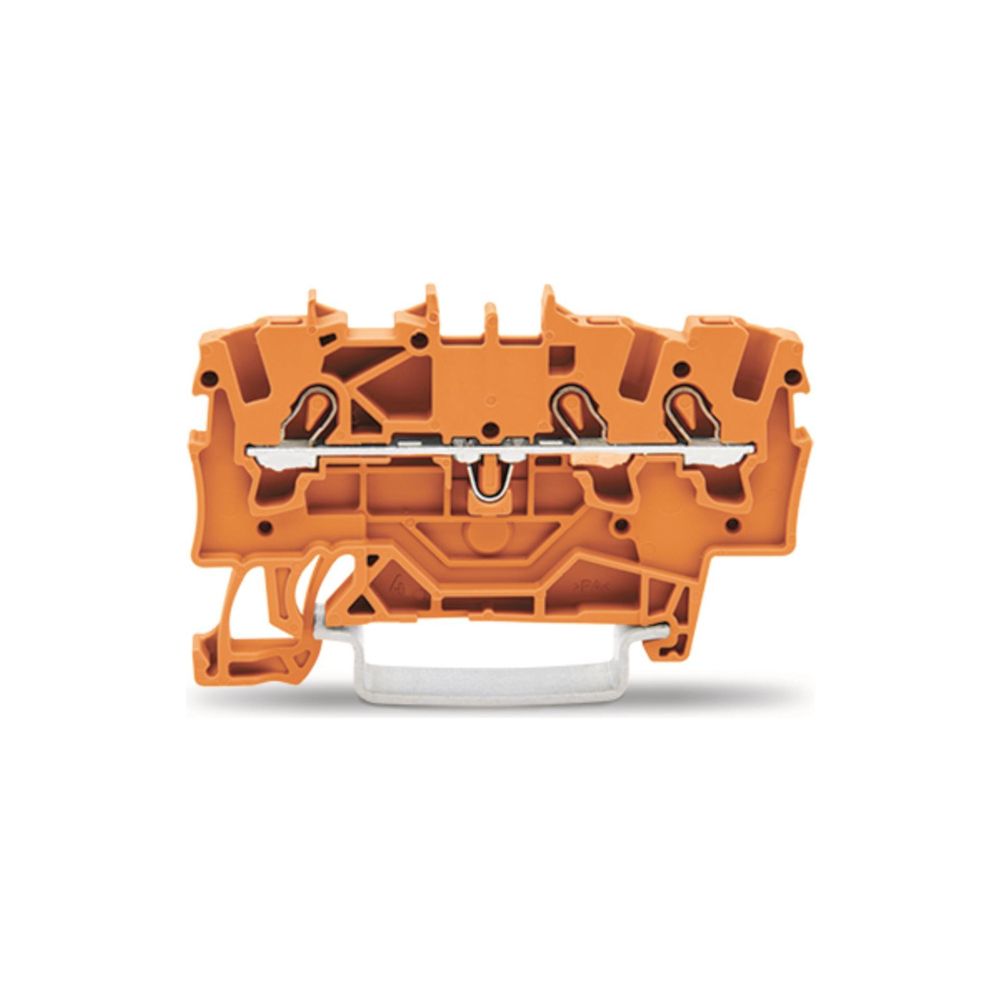

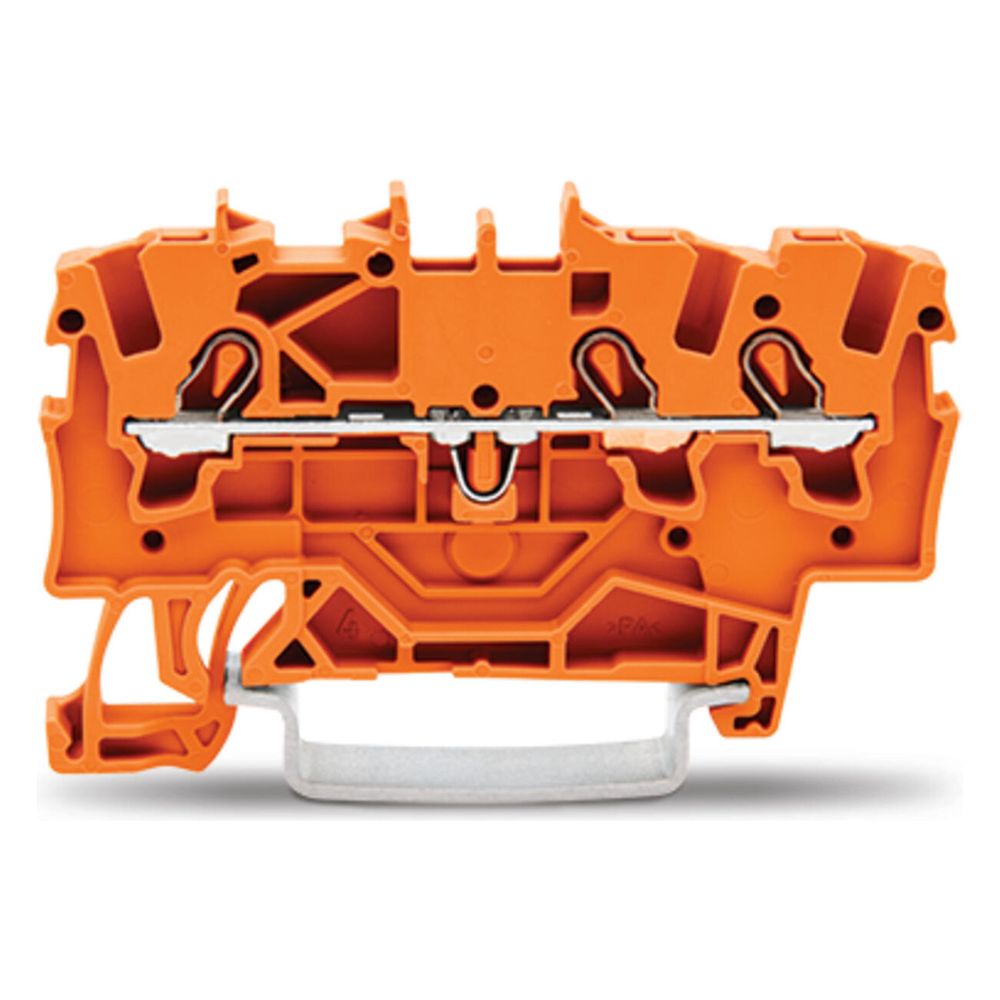

Wago 3-Leiter-Durchgangsklemme 2001-1302, 1,5mm2, 800V, 18A, Orange
Diese 3-Leiter-Durchgangsklemme der Serie 2001 ermöglicht eine effiziente und zuverlässige elektrische Verbindung in Industrie- und Gebäudeanwendungen. Dank der integrierten Push-in CAGE CLAMP-Technologie lassen sich starre Leiter sowie feindrähtige Leiter mit Aderendhülse direkt und ohne Werkzeug stecken. Die kompakte Reihenklemme ist für eine Bemessungsspannung von 800 V sowie einen Bemessungsstrom von 18 A ausgelegt und eignet sich für den Einsatz in explosionsgefährdeten Bereichen gemäß Ex e.
Zuverlässige Anschlusstechnik
Die Klemme ist für Leiterquerschnitte von 0,25 mm² bis 2,5 mm² konzipiert und bietet drei Klemmstellen auf einer Ebene. Der Federzuganschluss sorgt für eine wartungsfreie Kontaktierung, wobei für den Anschluss Abisolierlängen von 9 bis 11 mm erforderlich sind. Das Gehäuse besteht aus robustem, thermoplastischem Polyamid, das die Anforderungen der Brennbarkeitsklasse V0 erfüllt. Die Montage erfolgt einfach und schnell auf einer 35 mm Hutschiene.
Die Durchgangsklemme überzeugt durch ihre hohe Flexibilität bei der Leiterwahl und die einfache Handhabung bei der Installation. Mit einer Baubreite von lediglich 4,2 mm ermöglicht sie eine platzsparende Potentialverteilung oder Durchgangsverdrahtung. Die Eignung für Ex e-Anwendungen sowie die hohe Betriebstemperaturbeständigkeit bis 105 °C unterstreichen die Eignung für anspruchsvolle elektrische Installationen, bei denen eine sichere und dauerhafte Verbindung essenziell ist.
Technische Daten
- Bemessungsspannung: 800 V
- Bemessungsstrom: 18 A
- Leiterquerschnitt: 0,25 - 2,5 mm²
- Anzahl Klemmstellen: 3
- Anschlussart: Federzuganschluss
- Montageart: Hutschiene TH35

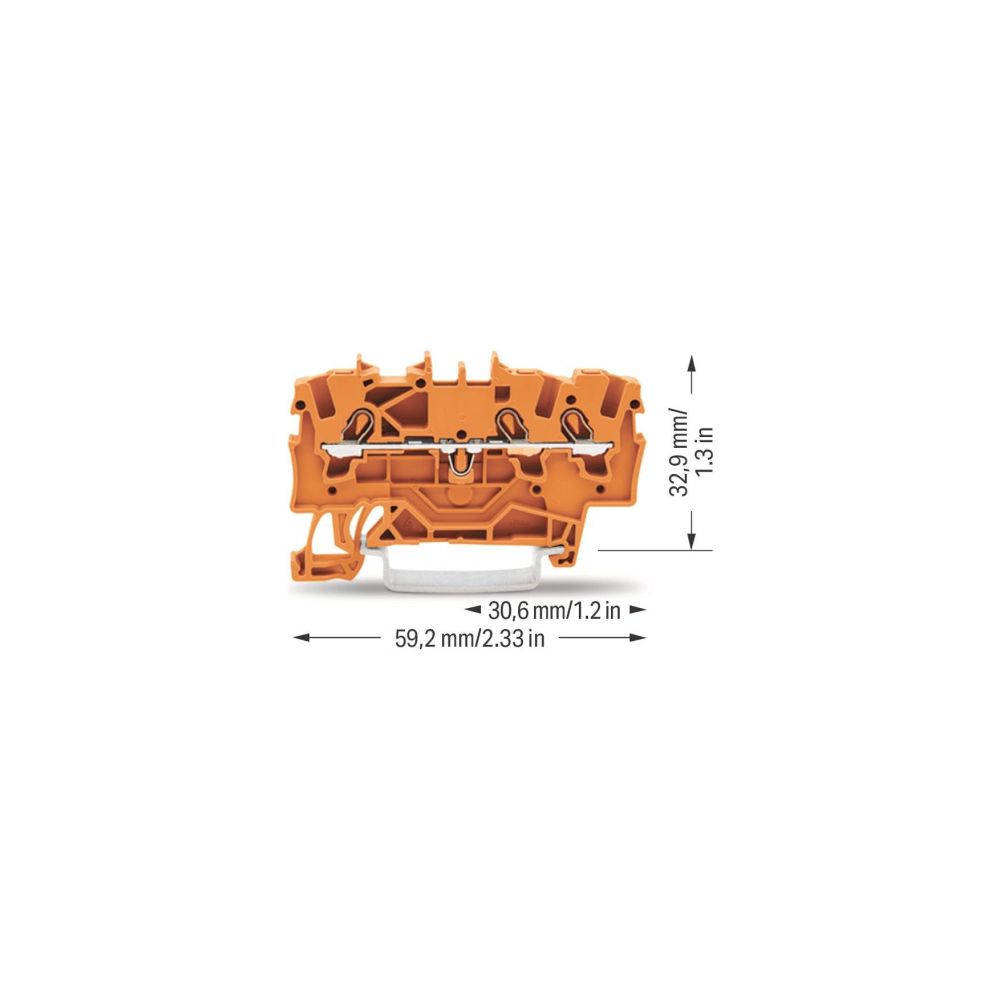

- Breite: 4,2 mm
- Höhe: 59,2 mm
- Tiefe: 32,9 mm
- Betriebstemperatur: 105 °C
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,75 - 1,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,25 - 2,5 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,25 - 1,5 |
| Anzahl Brückeraufnahmen | 2 |
| Anzahl der Ebenen | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 3 |
| Artikelnummer | WAGO-2001-1302 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 18 |
| Beschriftungsebene | Mitten- / Seitliche Beschriftung |
| Betriebstemperatur | 105 |
| Brandlast | 0,107 |
| Breite | 4,2 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4017332998642 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | orange |
| Gesamte Anzahl der Potentiale | 1 |
| Gewicht | 4,9 |
| Gewicht | 0,542 kg |
| Höhe | 59,2 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 3 |
| Montageart | Hutschiene TH35 |
| Tiefe | 32,9 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
