Beschreibung

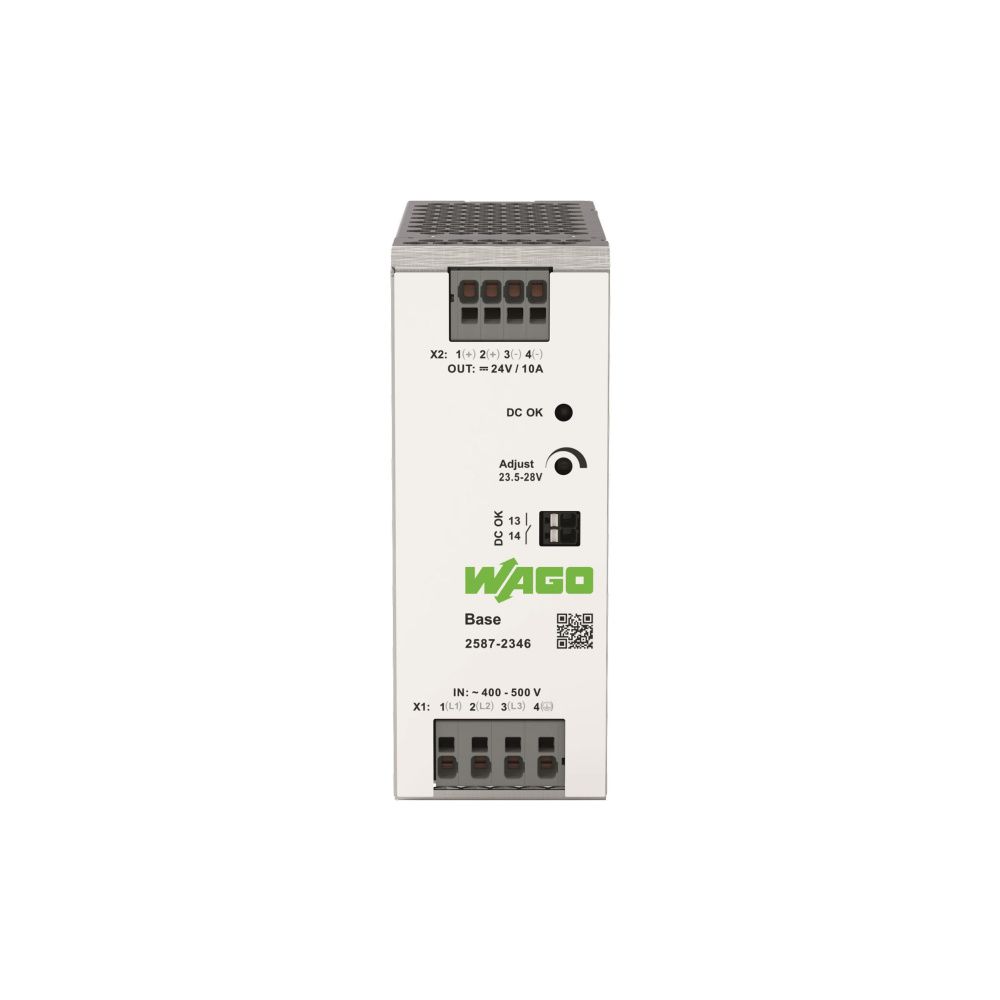

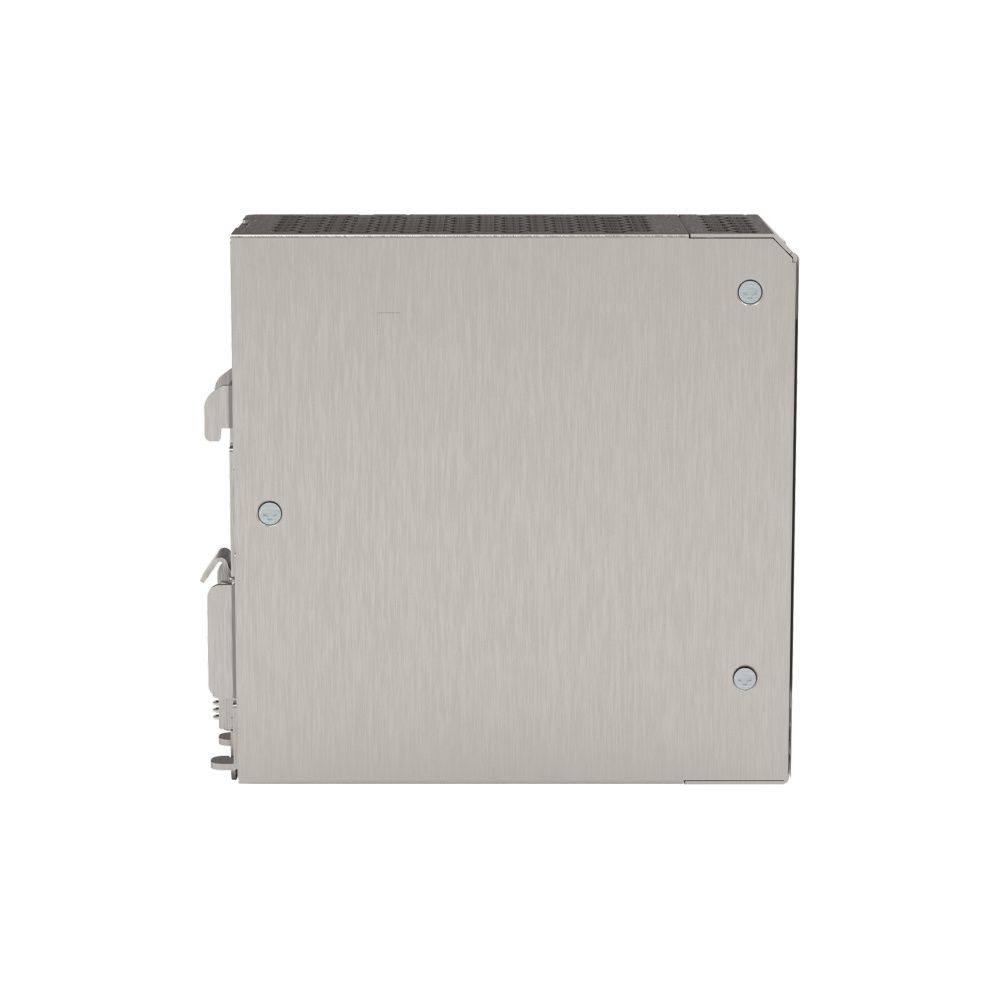

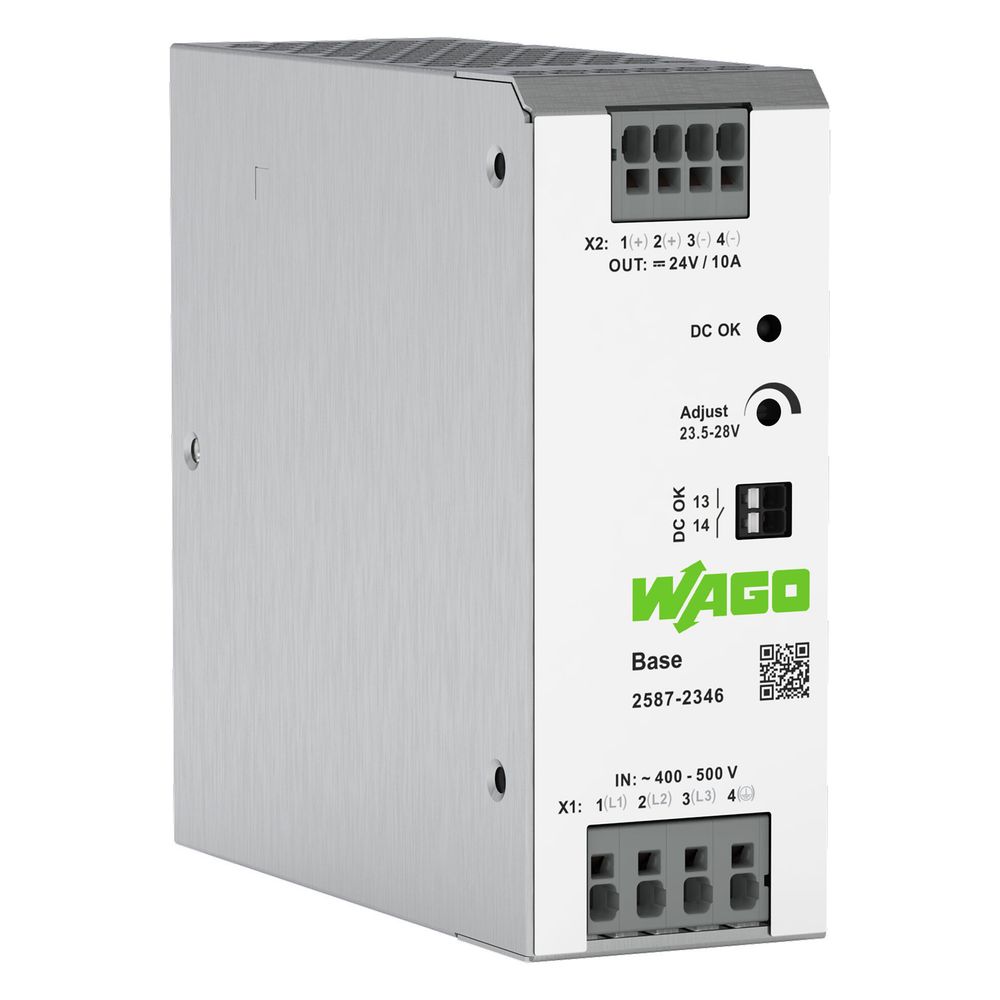

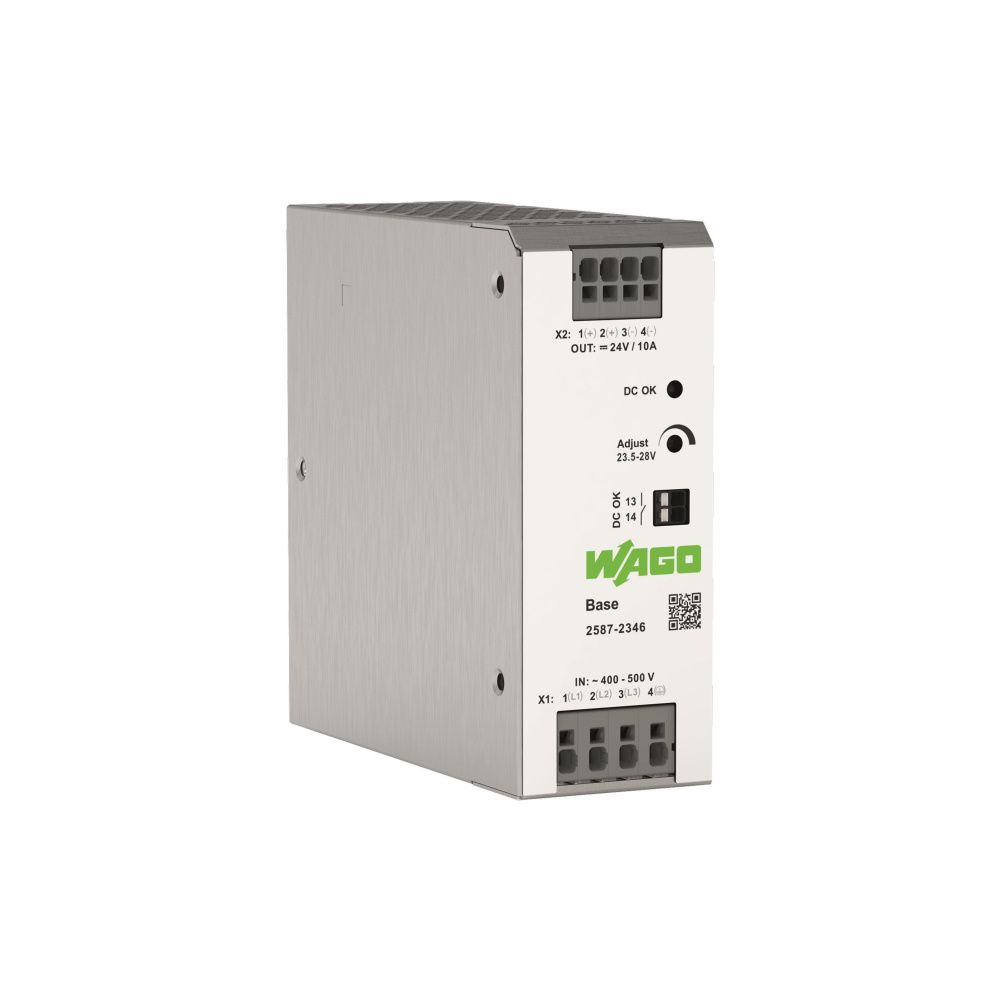

Wago Stromversorgung Base 2587-2346, 24V 10A, 240W, Federzuganschluss, IP20
Die primär getaktete Stromversorgung aus der Base-Serie von Wago stellt eine zuverlässige DC 24 V Spannungsversorgung mit einer Ausgangsleistung von 240 W bereit. Das für den dreiphasigen Betrieb ausgelegte Gerät eignet sich durch die galvanisch getrennte Ausgangsspannung gemäß SELV-Standard für anspruchsvolle industrielle Anwendungen und lässt sich effizient auf einer 35 mm Tragschiene montieren.
Leistungsstarke Energieversorgung
Das Netzteil liefert einen Nennstrom von 10 A und deckt einen einstellbaren Ausgangsspannungsbereich von 24 bis 28 V ab. Die robuste Konstruktion ist kurzschlussfest sowie leerlauffest und ermöglicht bei Überlast eine Konstantleistung von bis zu 150 Prozent. Bei einem Kurzschluss erfolgt eine automatische Abschaltung mit anschließendem Wiederanlauf. Zur Überwachung des Betriebszustands dienen eine optische Zustandsanzeige über eine grüne LED sowie ein integrierter Signalausgang.
Montage und Anschluss
Die Installation erfolgt auf einer 35 mm Tragschiene. Der elektrische Anschluss ist als Federzuganschluss ausgeführt, was eine sichere Verdrahtung ermöglicht. Mit einer Breite von 48 mm und der Schutzart IP20 ist das Gerät für den Schaltschrankeinbau optimiert. Zur flexiblen Anpassung an spezifische Anforderungen können zwei Geräte des gleichen Typs parallel oder in Reihe geschaltet werden.
Die Stromversorgung überzeugt durch einen Wirkungsgrad von 88 Prozent und eine hohe Betriebssicherheit mit einer MTBF von über 1.000.000 Stunden. Mit einem Eingangsspannungsbereich von 3 x AC 340 bis 550 V und einem integrierten Transientenschutz auf der Primärseite ist das System für den Einsatz in verschiedenen Netzumgebungen ausgelegt. Die Kombination aus kompakter Bauform, hoher Leistungsdichte und umfangreichen Schutzfunktionen macht dieses Netzteil zu einer effizienten Lösung für die Automatisierungstechnik.
Technische Daten
- Ausgangsspannung: 24 - 28 V
- Ausgangsnennstrom: 10 A
- Ausgangsnennleistung: 240 W
- Eingangsspannung: 3 x AC 340 - 550 V
- Anschlussart: Federzuganschluss
- Montageart: Tragschiene 35
- Schutzart: IP20
- Wirkungsgrad: 88 %
- Breite: 48 mm
- Höhe: 125 mm
Technische Daten
| Hersteller | Wago |
| 1 Ausgangsspannung | 24 - 28 |
| Artikelnummer | WAGO-2587-2346 |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Ausgangsnennleistung | 240 |
| Ausgangsnennspannung Ua Nenn | DC 24 V (SELV) |
| Ausgangsnennstrom Ia Nenn | 10 A (DC 24 V) |
| Ausgangsspannungsbereich | DC 23,5 … 28 |
| Bemessungsversorgungsspannung AC 50 Hz | 340 - 550 |
| Breite | 48 |
| Breite in Teilungseinheiten | 2 |
| Direktmontage möglich | Nein |
| EAN-13 | 4066966767933 |
| Eingangsnennspannung Ue Nenn | 3 x AC 400 … 500 |
| Eingangsspannungsbereich | 3 x AC 340 … 550 |
| Eingangsstrom Ie | ≤ 1 A (AC 340 V; Nennlast) |
| Einschaltstrom | ≤ 30 A (bei AC 400 V / 25 °C) |
| Geeignet für Reiheneinbau | Nein |
| Geeignet für Tragschienenmontage | Ja |
| Geeignet für Wandmontage | Nein |
| Gewicht | 700 |
| Gewicht | 0,78 kg |
| Höhe | 125 |
| Interne Sicherung | T 3,15 A / AC 600 |
| Isolationsspannung (Pri-PE, AC) | 2.200 |
| Isolationsspannung (Pri-Sek, AC) | 3.510 |
| Isolationsspannung (Sek-PE) | DC 0,5 |
| Isolationsspannung (Sek-Signal) | DC 0,5 |
| Konformitätskennzeichnung | CE |
| Kurzschlussfest | Ja |
| Lastausregelung | ≤ 1 |
| Leckstrom bei Nennspannung | ≤ 720 µA |
| Leerlauffest | Ja |
| Leistungsabgabe | 240 |
| Leistungsfaktor | ≥ 0,57 (AC 400 V) |
| Max Ausgangsstrom 1 | 10 |
| Montageart | Tragschiene 35 |
| MTBF | > 1.000.000 h (bei 25 °C; gemäß IEC 61709; SN 29500) |
| Nennnetzfrequenz-Bereich | 47 Hz / 63 |
| Nennwert Ausgangsspannung 1 | 24 |
| Nennwert Ausgangsstrom 1 | 10 |
| Netzausfall-Überbrückung | ≥ 20 ms (AC 400 V) |
| Normen/Bestimmungen | SEMI F47 / EN 55032 / EN 55035 / EN 61000-3-3 / EN 61204-3 / EN 61558-2-16 / EN IEC 61000-3-2 / EN IEC 61010-1 / EN IEC 61010-2-201 / UL 61010-1 / UL 61010-2-201 |
| Parallelschaltbar | Ja, für 2 Geräte des gleichen Typs |
| Phasen | 3 |
| Regelabweichung | ≤ 3 |
| Reihenschaltbar | Ja, für 2 Geräte des gleichen Typs |
| Restwelligkeit | ≤ 60 mV (Spitze - Spitze) |
| Rückeinspeisungsfestigkeit | ≤ DC 35 |
| Schutzart | IP20 |
| Schutzklasse | I |
| Signalisierung | Optische Zustandsanzeige (DC OK, LED grün) / Signalausgang (DC OK) |
| Spannungsart der Versorgungsspannung | AC |
| Tiefe | 125 |
| Transientenschutz; primär | Ja |
| Verhalten bei Überlast | Konstantleistung bis 150 %; bei Kurzschluss Abschaltung und automatischer Wiederanlauf |
| Verlustleistung Pv | ≤ 7 W (Leerlauf); ≤ 28,8 W (Nennlast) |
| Verpolungsschutz | Ja |
| Verschmutzungsgrad | 2 |
| Voreinstellung | DC 24 |
| Wirkungsgrad typ | 88 % (AC 400 V; Nennlast) |
| Überspannungschutz; sekundär | ≤ DC 35 V (im Fehlerfall) |
| Überspannungskategorie | III (≤ 2000 m ü. N.N.; bei 300 V); II (≤ 5000 m ü. N.N.; bei 300 V) |
| WEEE-Nr. | 40917098 |
