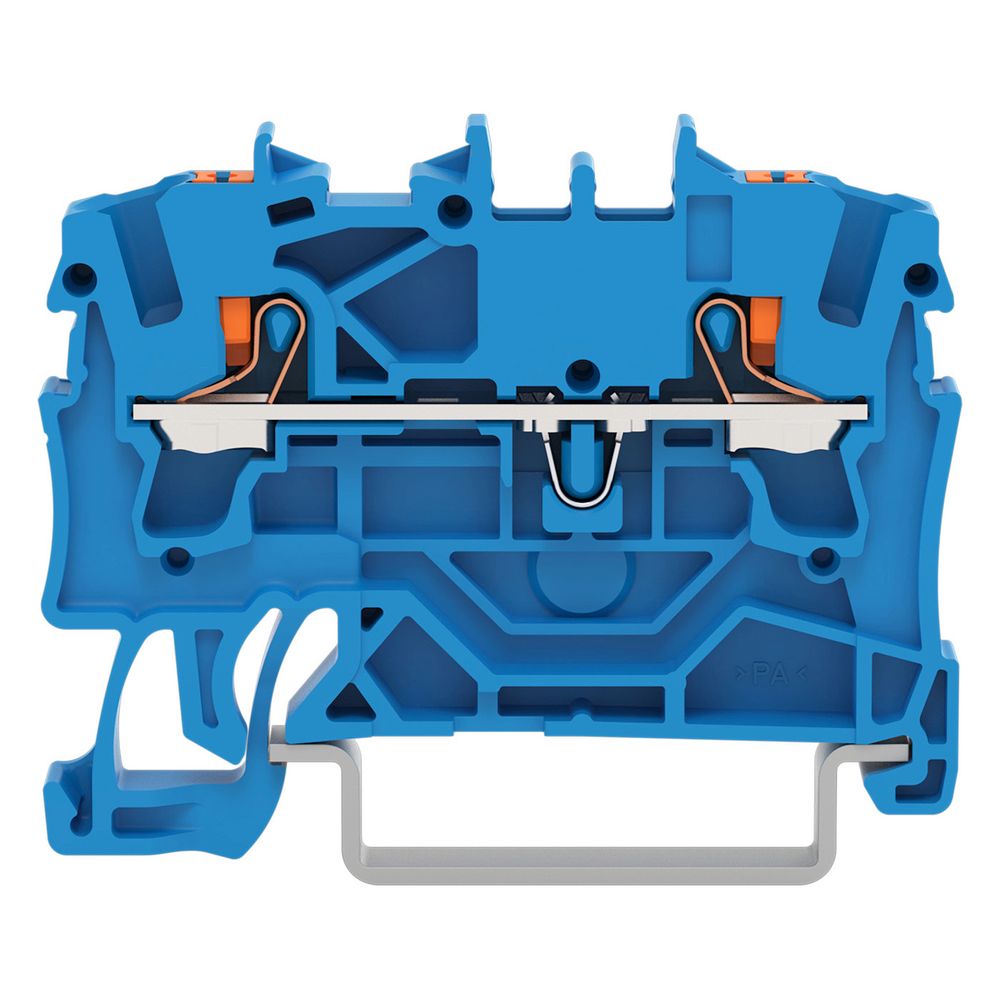

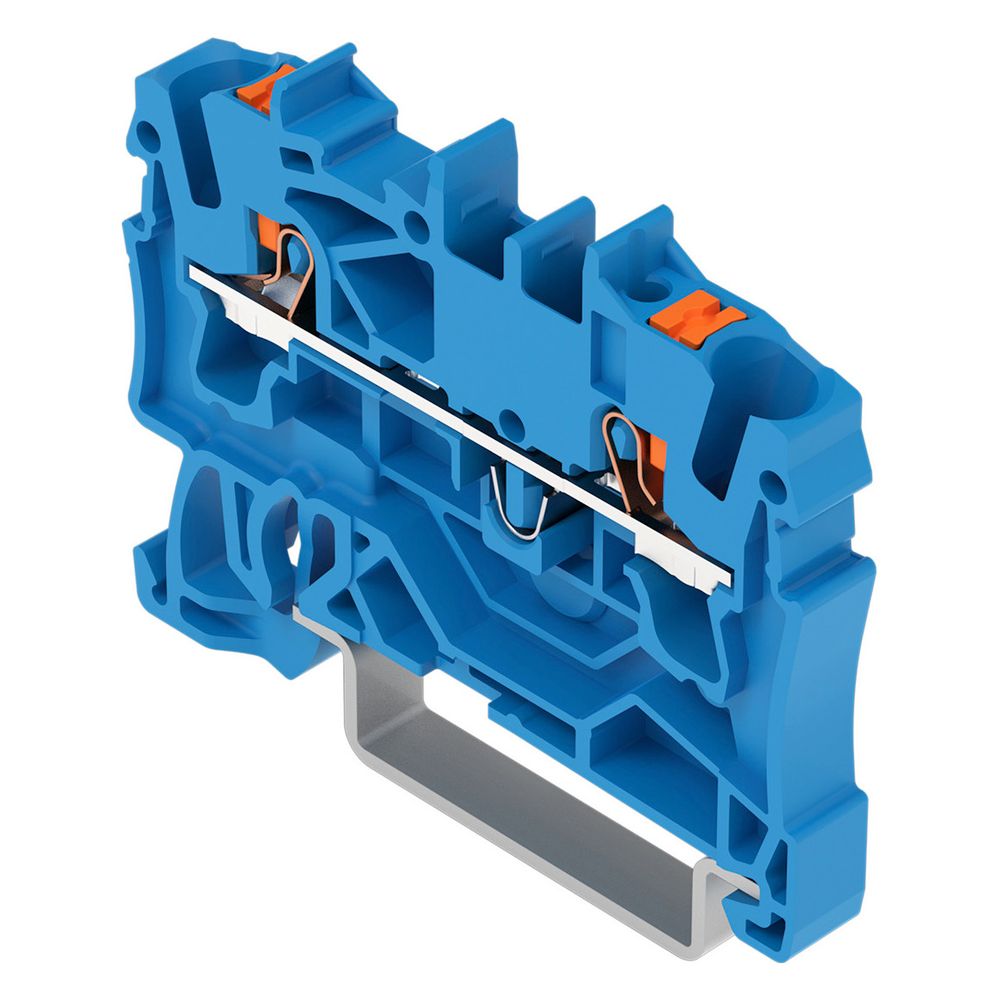

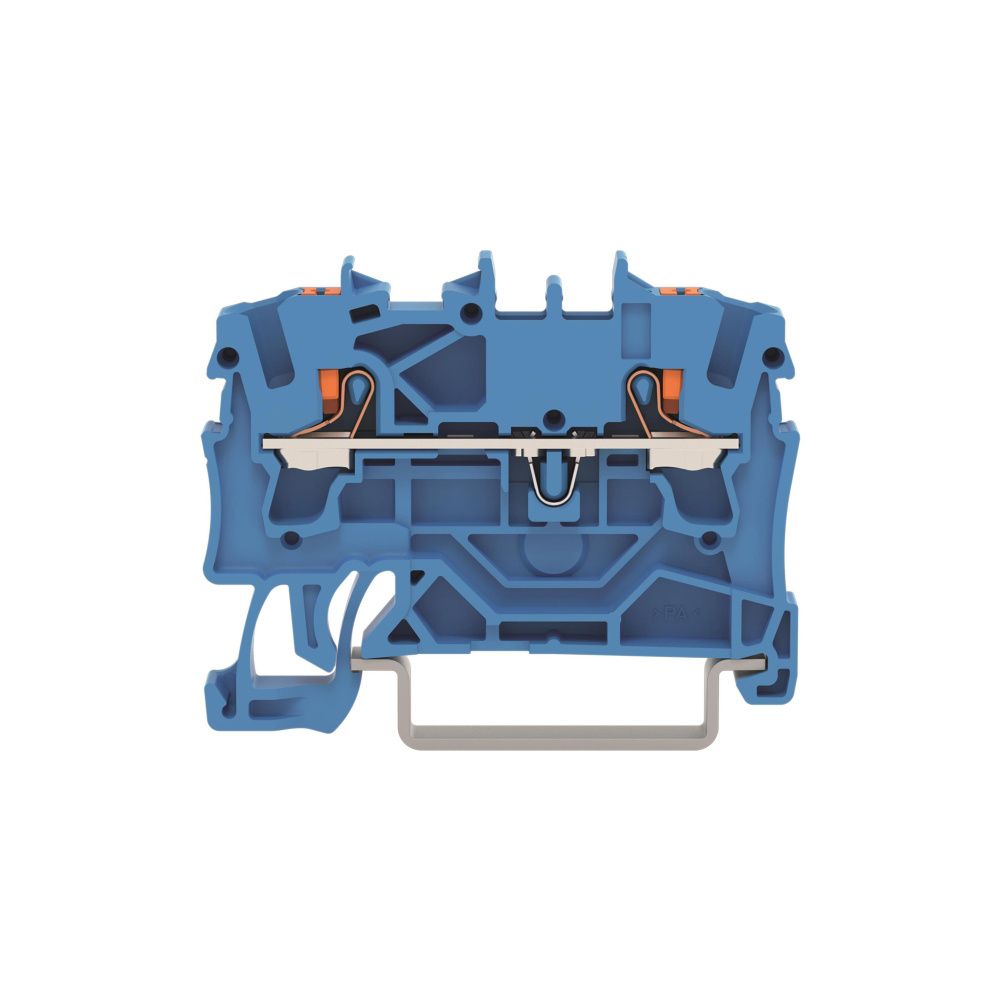

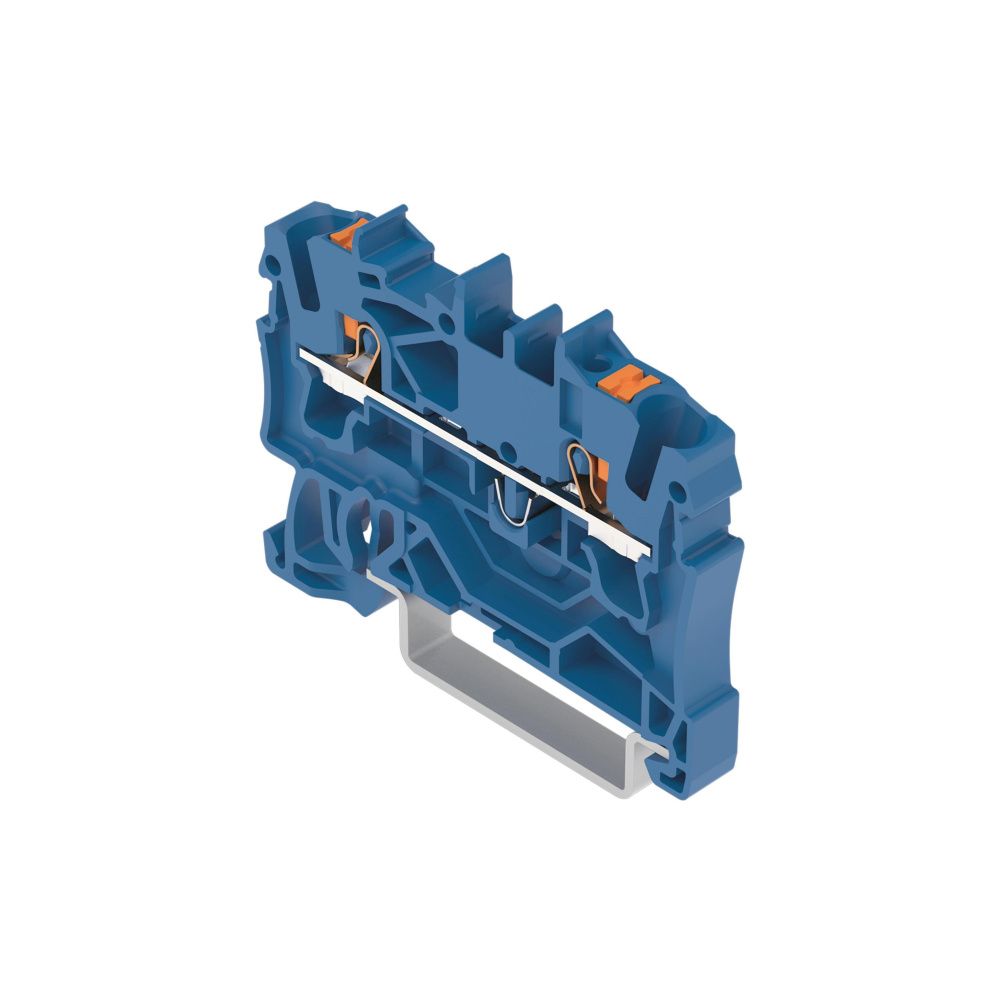

Wago 2-Leiter-Durchgangsklemme TOPJOB S 2202-1204, 2,5mm2, Blau

Die 2-Leiter-Durchgangsklemme der Serie TOPJOB S ermöglicht eine effiziente elektrische Verbindung in Industrie- und Gebäudeinstallationen. Ausgestattet mit der Push-in CAGE CLAMP Technologie, erlaubt das System das direkte Stecken von Leitern ohne Werkzeug. Die Klemme ist für eine Bemessungsspannung von 800 V ausgelegt und für Ex-e-Anwendungen geeignet.

Anschlusstechnik und Montage

Die Klemme verfügt über einen integrierten Drücker, der die Handhabung bei der Verdrahtung erleichtert. Dank der Push-in-Technik lassen sich starre Leiter sowie feindrähtige Leiter mit Aderendhülse direkt stecken, was die Installationszeit verkürzt. Die Montage erfolgt auf einer Tragschiene der Bauform TH35. Für den Anschluss sind Abisolierlängen von 10 bis 12 mm erforderlich. Die Beschriftung kann sowohl mittig als auch seitlich erfolgen.

Material und Sicherheit

Das Gehäuse besteht aus robustem, thermoplastischem Isolierwerkstoff, der die Brennbarkeitsklasse V0 nach UL 94 erfüllt. Mit einer Betriebstemperatur von bis zu 105 °C ist die Komponente für anspruchsvolle Umgebungsbedingungen ausgelegt. Die Klemme ist für Leiterquerschnitte von 0,25 mm² bis 4 mm² geeignet, wobei die genaue Kapazität von der Leiterart abhängt. Eine Abschlussplatte ist für den ordnungsgemäßen Abschluss der Reihenklemmenkombination erforderlich.

Die kompakte Bauweise mit einer Breite von 5,2 mm spart Platz im Schaltschrank. Mit einem Bemessungsstrom von 24 A bietet dieses System eine zuverlässige Lösung für vielfältige Verdrahtungsaufgaben. Die Kombination aus wartungsfreiem Federzuganschluss und hoher Materialqualität unterstützt eine dauerhafte elektrische Verbindung.

Technische Daten

• Bemessungsspannung: 800 V
• Bemessungsstrom: 24 A
• Leiterquerschnitt: 0,25 - 4 mm²
• Anschlussart: Federzuganschluss
• Montageart: Tragschiene TH35

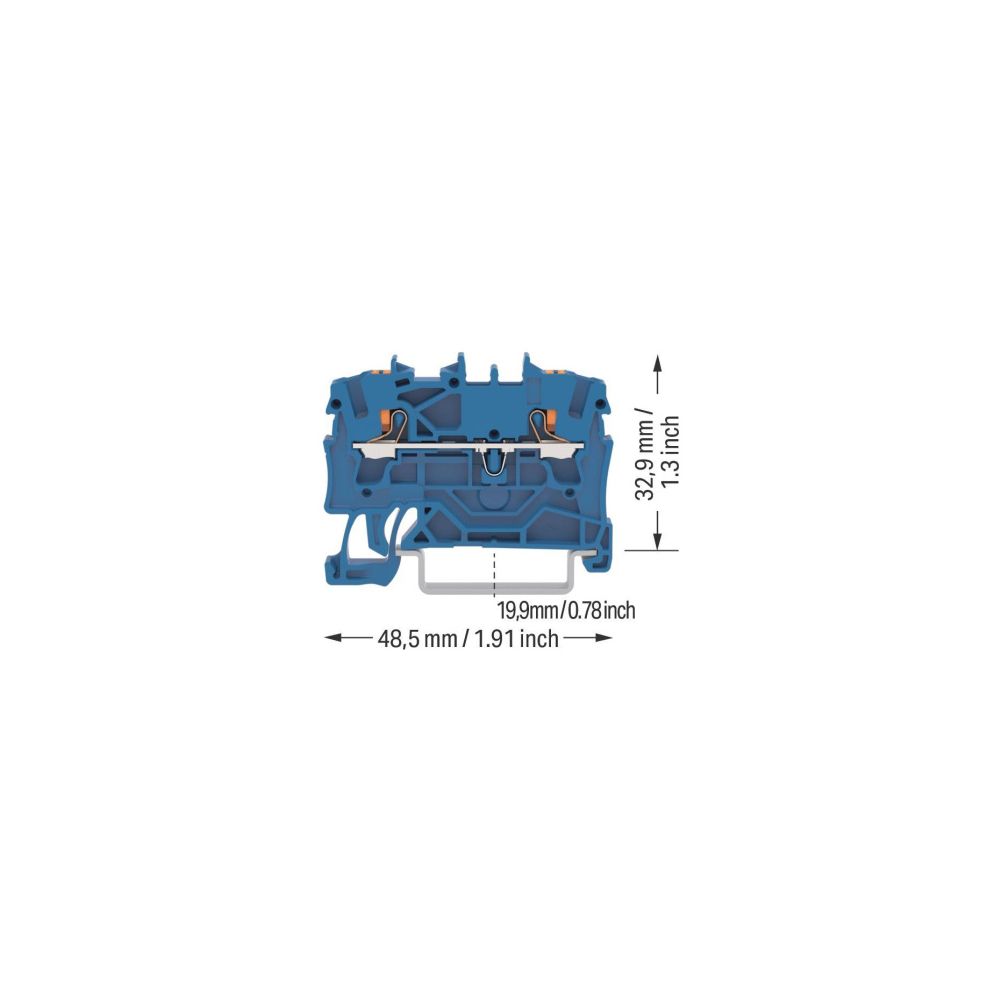

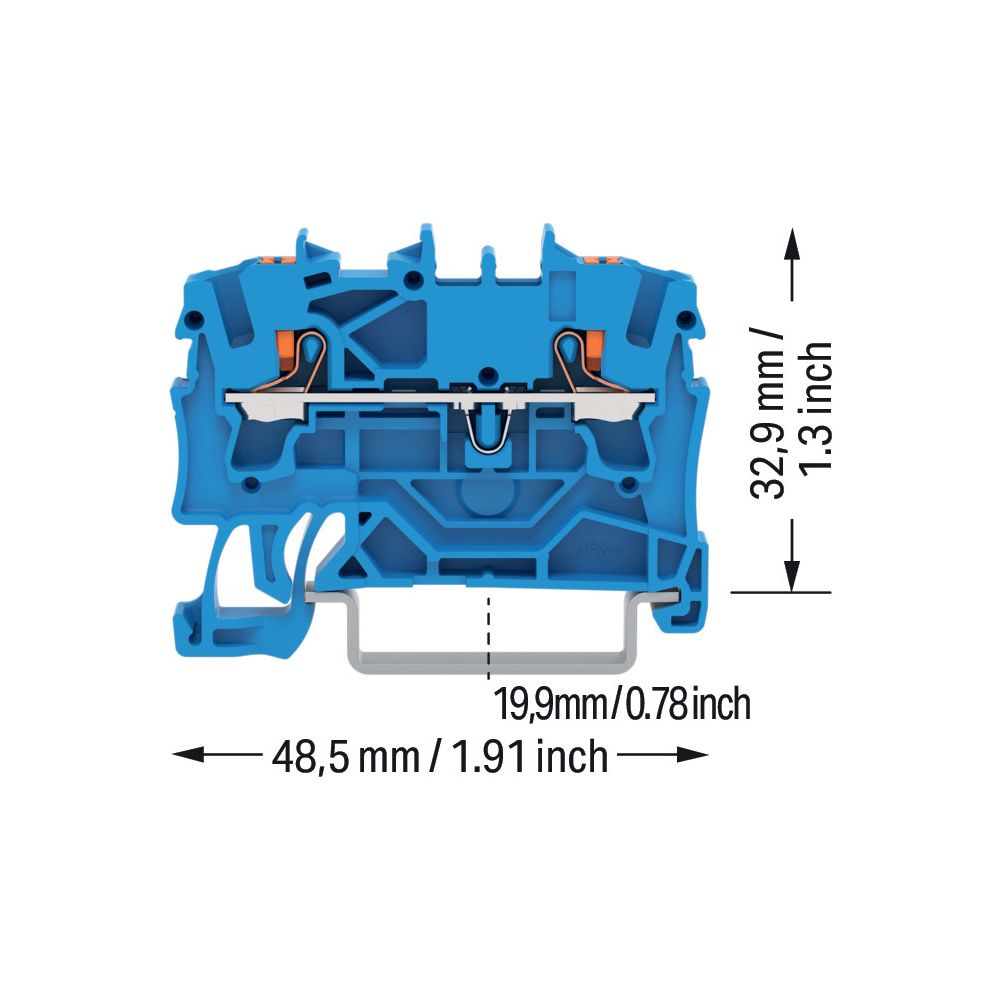

• Breite: 5,2 mm
• Höhe: 48,5 mm
• Tiefe: 32,9 mm
• Betriebstemperatur: 105 °C
• Explosionsschutz: Ex e
