Beschreibung

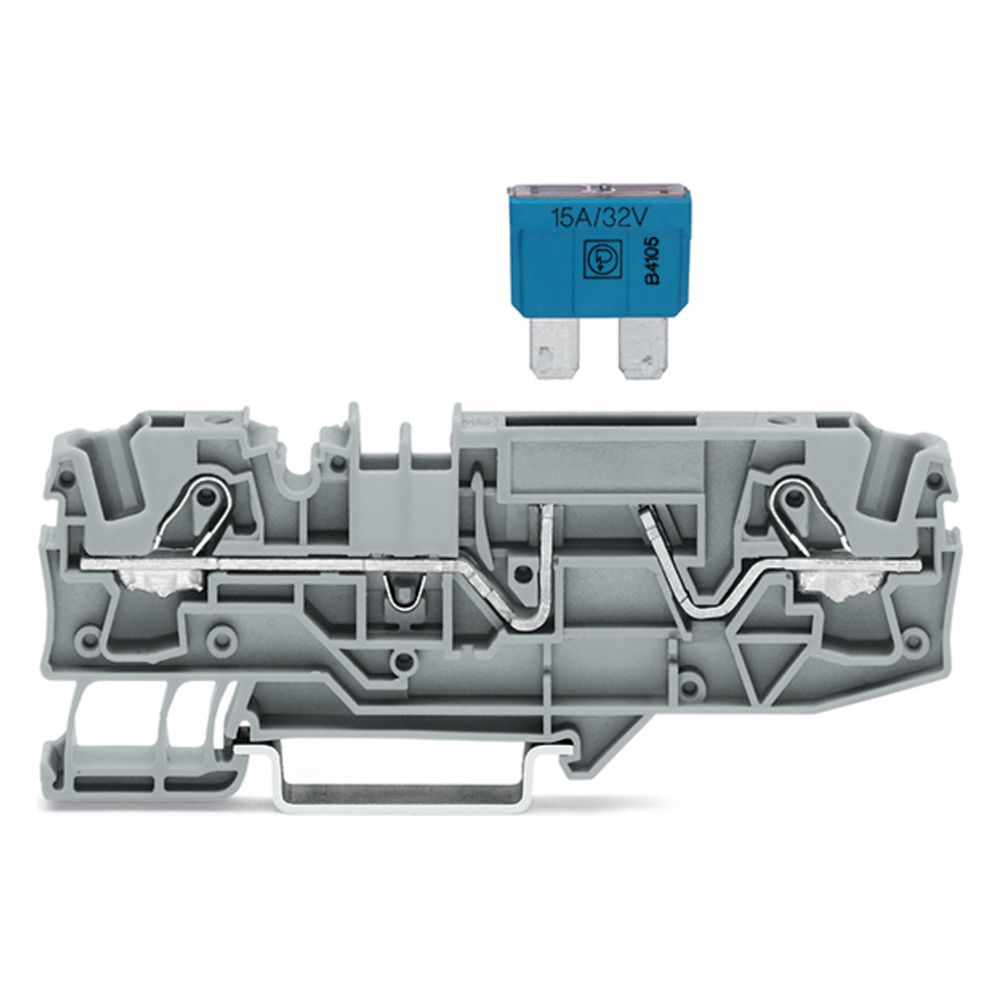

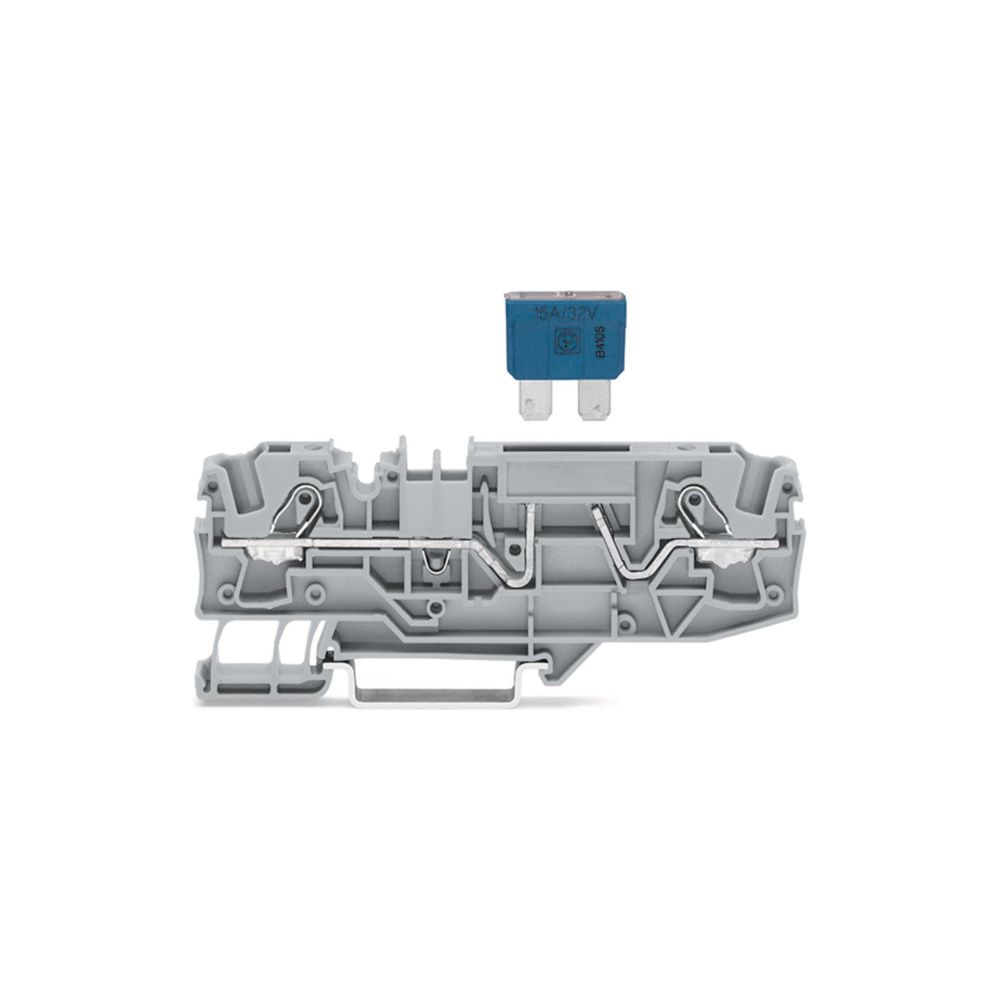

Wago 2-Leiter-Sicherungsklemme 2006 2006-1681, 0,5-10mm2, Polyamid, Grau
Die 2-Leiter-Sicherungsklemme der Serie 2006 ermöglicht eine zuverlässige Absicherung von Stromkreisen mittels Kfz-Flachsicherungen. Ausgestattet mit der Push-in CAGE CLAMP Anschlusstechnik, erlaubt sie den werkzeuglosen Anschluss von Leitern mit ausreichender Knicksteifigkeit sowie feindrähtigen Leitern mit Aderendhülse. Das Gehäuse aus Polyamid ist für die Montage auf Tragschienen ausgelegt.
Effiziente Anschlusstechnik
Die Federzuganschlusstechnik sorgt für eine sichere Kontaktierung. Für den Anschluss werden Abisolierlängen von 13 bis 15 mm benötigt. Die Klemme ist für Leiterquerschnitte von 0,5 mm² bis 10 mm² geeignet, wobei die exakten Werte von der jeweiligen Leiterart abhängen. Mit einer Breite von 7,5 mm ist das Bauteil kompakt gestaltet und unterstützt eine effiziente Nutzung des Platzes auf der Hutschiene.
Sicherheit und Anwendung
Das Produkt ist für eine Bemessungsspannung von 500 V und einen Bemessungsstrom von 25 A ausgelegt. Der steckbare Sicherungshalter ermöglicht einen schnellen Austausch der Flachsicherungen, wobei eine Prüfmöglichkeit zur Kontrolle vorhanden ist. Das Gehäusematerial entspricht der Brennbarkeitsklasse V0 nach UL 94 und bietet eine thermische Beständigkeit bis 105 °C. Eine Abschlussplatte ist für den Betrieb erforderlich.
Die Sicherungsklemme überzeugt durch einfache Handhabung und hohe elektrische Belastbarkeit. Mit einer Bemessungsspannung von 500 V und einem Bemessungsstrom von 25 A eignet sie sich für anspruchsvolle Anwendungen in der Schaltanlagen- und Steuerungstechnik. Die Kombination aus bewährter Federzugtechnik und der Kompatibilität zu Kfz-Flachsicherungen macht sie zu einer zuverlässigen Komponente für eine sichere elektrische Installation.
Technische Daten
- Bemessungsspannung: 500 V
- Bemessungsstrom: 25 A
- Leiterquerschnitt: 0,5 - 10 mm²
- Anschlussart: Federzuganschluss
- Montageart: Hutschiene TH35
- Breite: 7,5 mm

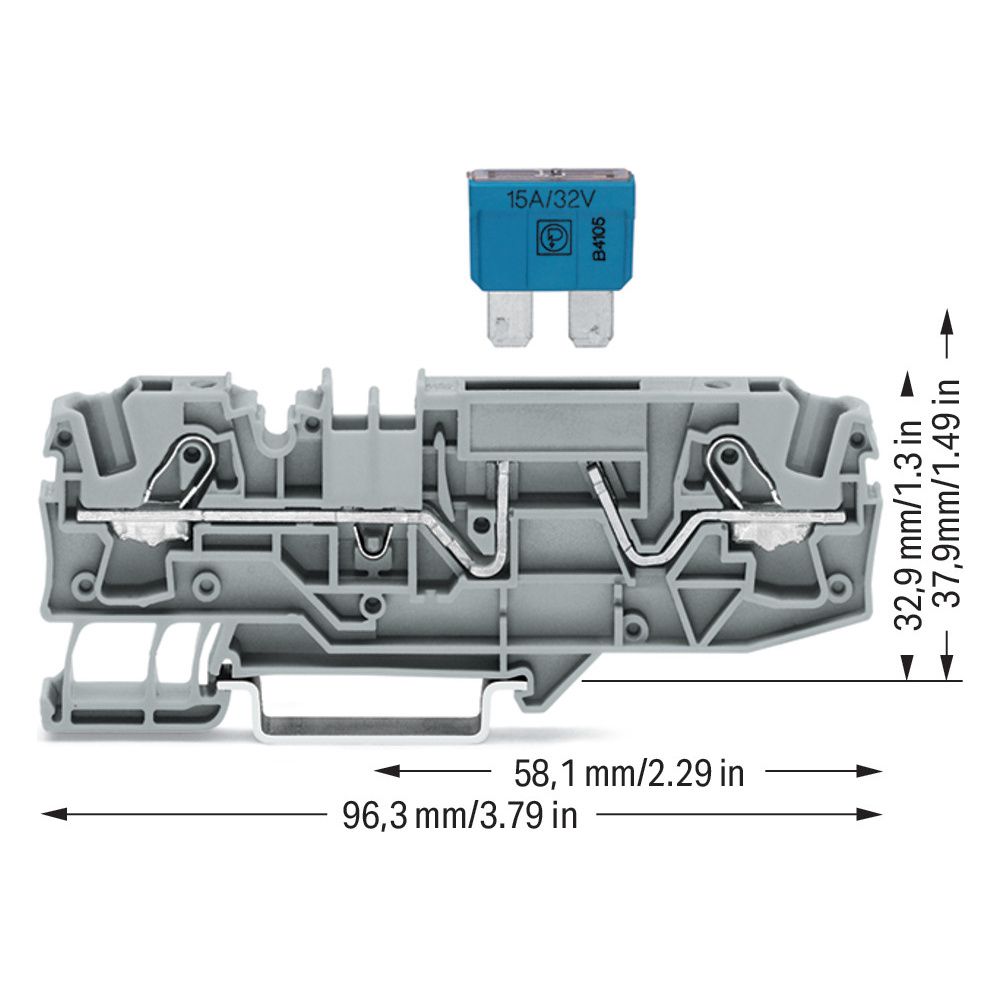

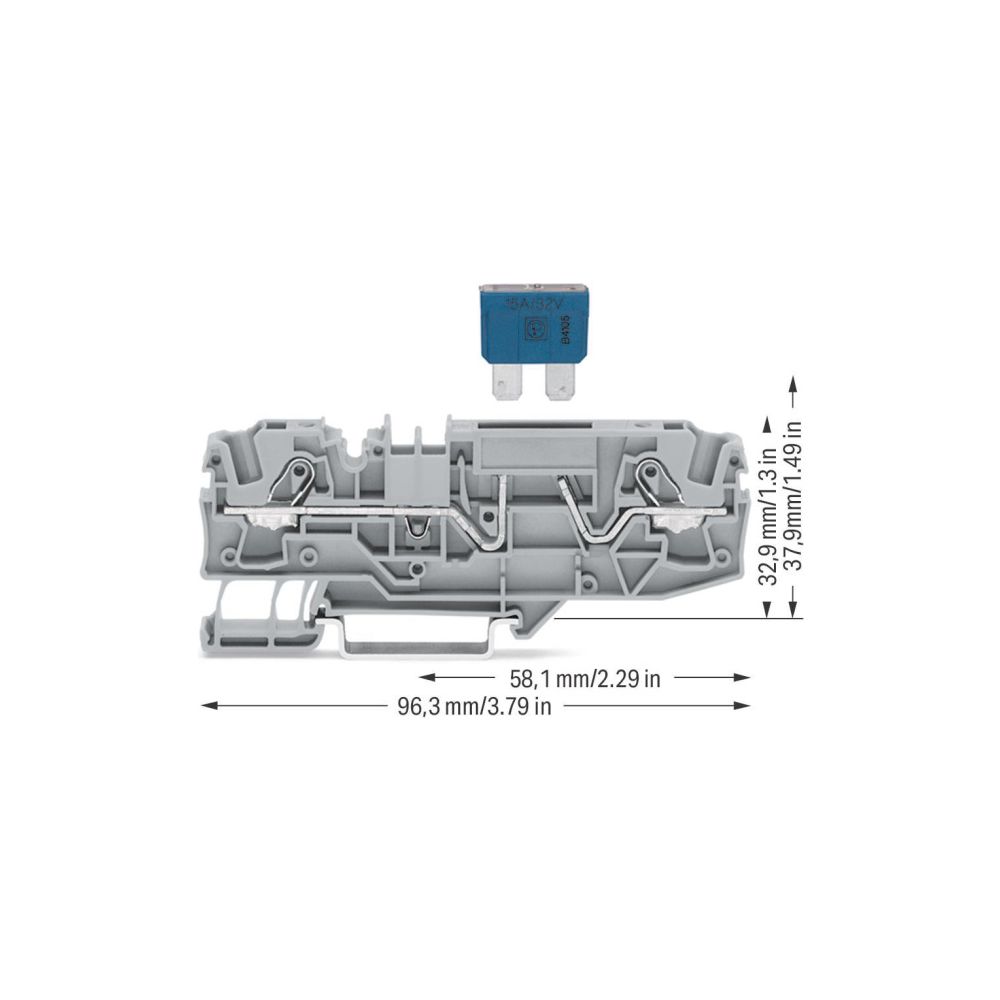

- Höhe: 96,3 mm
- Tiefe: 32,9 mm
- Betriebstemperatur: 105 °C
- Brennbarkeitsklasse: V0
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 10 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1,5 - 6 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 - 10 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 - 6 |
| Anzahl Brückeraufnahmen | 2 |
| Anzahl der Ebenen | 1 |
| Anzahl der Etagen | 1 |
| Art des Anzeigeelements für die Defektanzeige | ohne |
| Artikelnummer | WAGO-2006-1681 |
| Ausführung des Sicherungseinsatzes | Flachsicherung |
| Ausführung des Sicherungshalters | steckbar |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 500 |
| Bemessungsstrom In | 25 |
| Beschriftungsebene | Mitten- / Seitliche Beschriftung |
| Betriebstemperatur | 105 |
| Brandlast | 0,273 |
| Breite | 7,5 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4050821181729 |
| Farbe | grau |
| Gesamte Anzahl der Potentiale | 2 |
| Gewicht | 17 |
| Gewicht | 0,465 kg |
| Höhe | 96,3 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 2 |
| Montageart | Hutschiene TH35 |
| QS eindrähtig | 1 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 0,5 |
| Tiefe | 32,9 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
