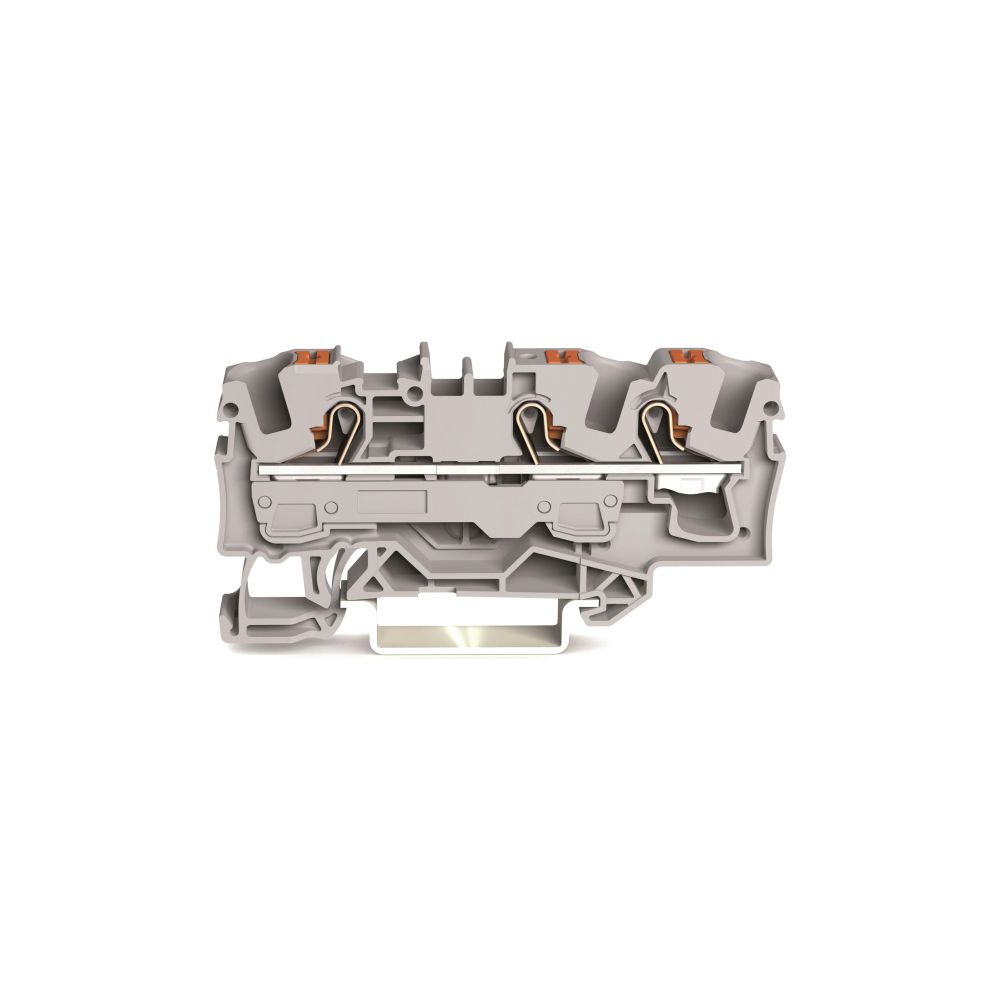

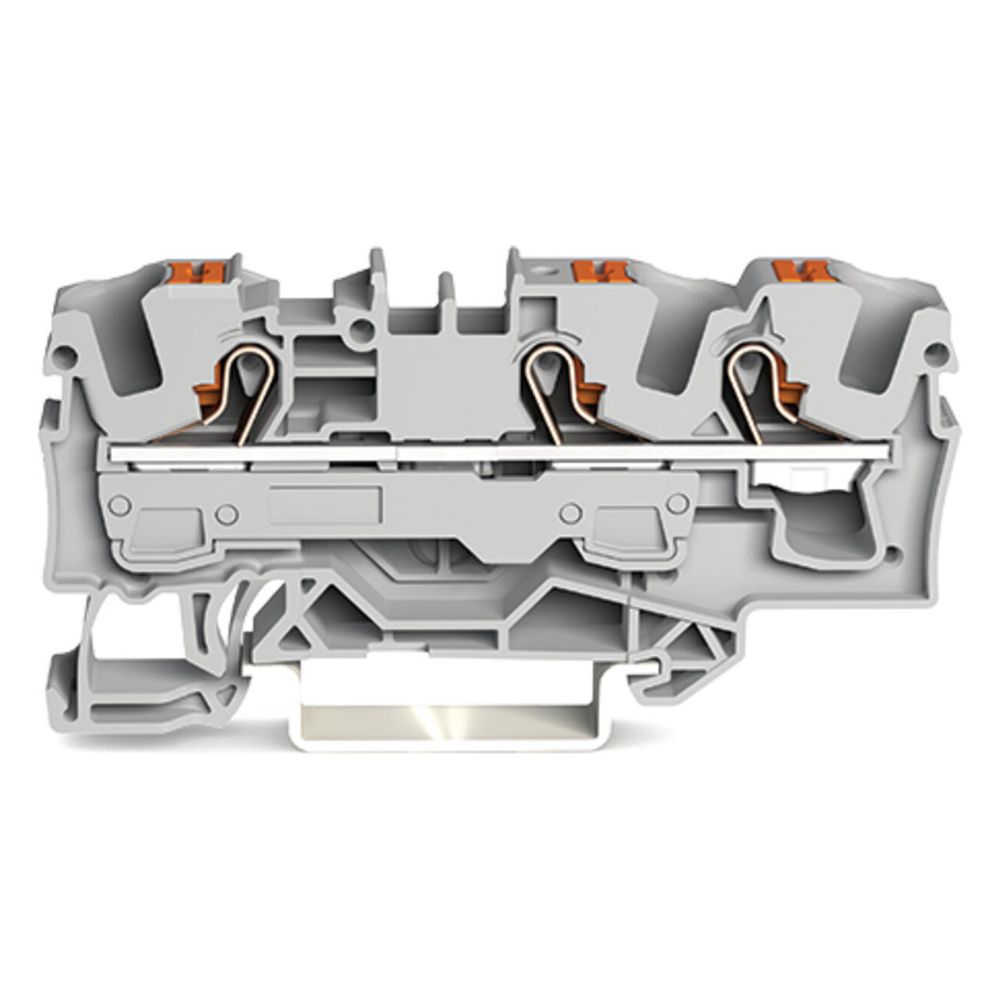

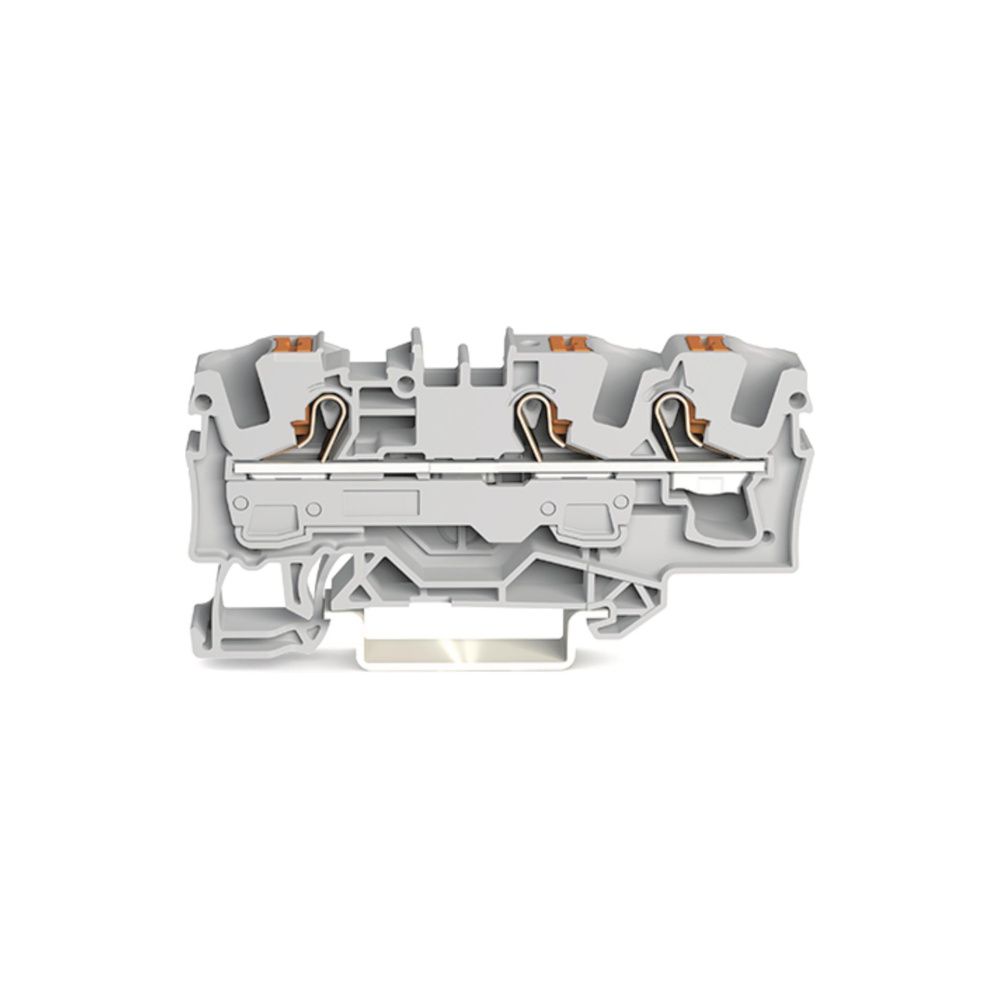

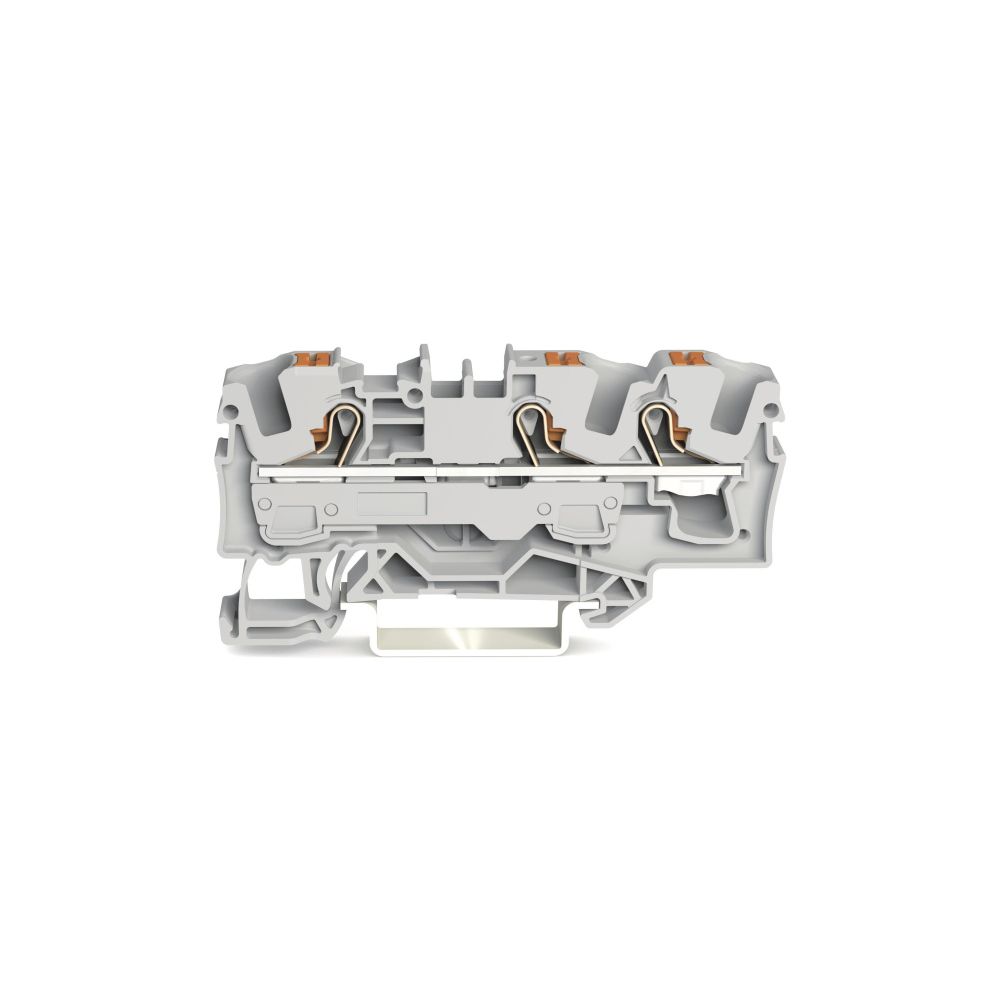

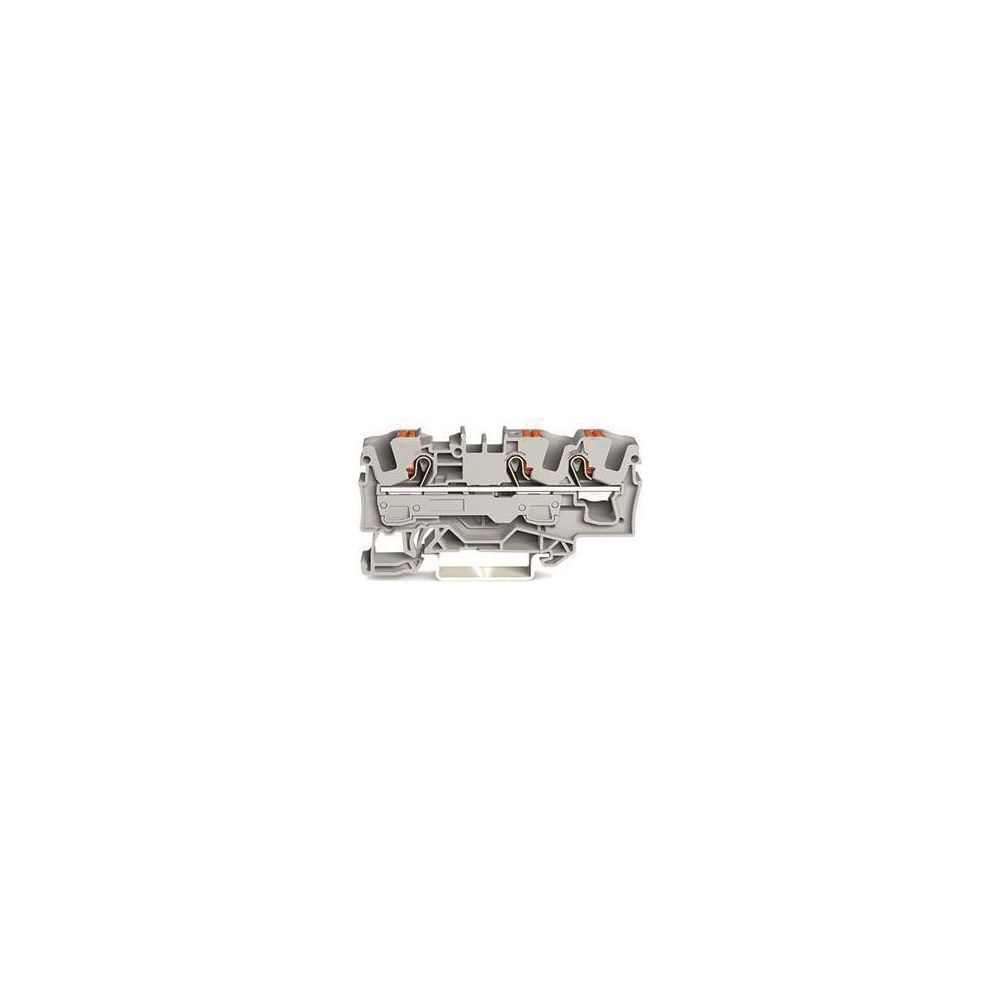

Wago 3-Leiter-Durchgangsklemme 2206 2206-1301, 6mm2 800V 41A, Polyamid, grau

Die 3-Leiter-Durchgangsklemme der Serie 2206 ermöglicht eine effiziente und zuverlässige elektrische Verbindung in Industrie- sowie Gebäudeanwendungen. Dank der Push-in CAGE CLAMP-Technologie lassen sich starre Leiter sowie feindrähtige Leiter mit Aderendhülse direkt und werkzeuglos stecken. Das Bauteil ist für eine Bemessungsspannung von 800 V sowie einen Bemessungsstrom von 41 A ausgelegt und für die Montage auf Tragschienen der Bauform TH35 konzipiert.

Anschlusstechnik und Montage

Die Klemme verfügt über drei Klemmstellen auf einer Ebene und wird komfortabel über einen integrierten Drücker betätigt. Die Federzuganschlusstechnik sorgt für eine wartungsfreie Verbindung. Für eine fachgerechte Montage ist der Einsatz einer Abschlussplatte erforderlich. Das Gehäuse aus Polyamid zeichnet sich durch eine thermische Beständigkeit bis 105 °C sowie eine Brennbarkeitsklasse V0 nach UL 94 aus.

Eignung für anspruchsvolle Umgebungen

Das Produkt ist für den Einsatz in bestimmten Ex-Anwendungen (Ex e) geeignet und bietet Flexibilität in industriellen Umgebungen. Die kompakte Bauweise mit einer Breite von 7,5 mm erlaubt eine platzsparende Anordnung auf der Hutschiene. Die Beschriftung kann sowohl mittig als auch seitlich erfolgen, was eine übersichtliche Kennzeichnung der Stromkreise unterstützt.

Durch die Kombination aus direkter Steckbarkeit und robuster Federzugtechnik reduziert diese Durchgangsklemme den Installationsaufwand. Sie eignet sich für Leiterquerschnitte von 0,5 mm² bis 10 mm² und gewährleistet durch die 800 V Spannungsfestigkeit sowie 41 A Strombelastbarkeit eine sichere Potentialverteilung.

Technische Daten

• Bemessungsspannung: 800 V
• Bemessungsstrom: 41 A
• Leiterquerschnitt eindrähtig: 1 - 10 mm²
• Leiterquerschnitt feindrähtig mit Aderendhülse: 1,5 - 6 mm²
• Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,5 - 10 mm²
• Anzahl Klemmstellen: 3
• Montageart: Hutschiene TH35

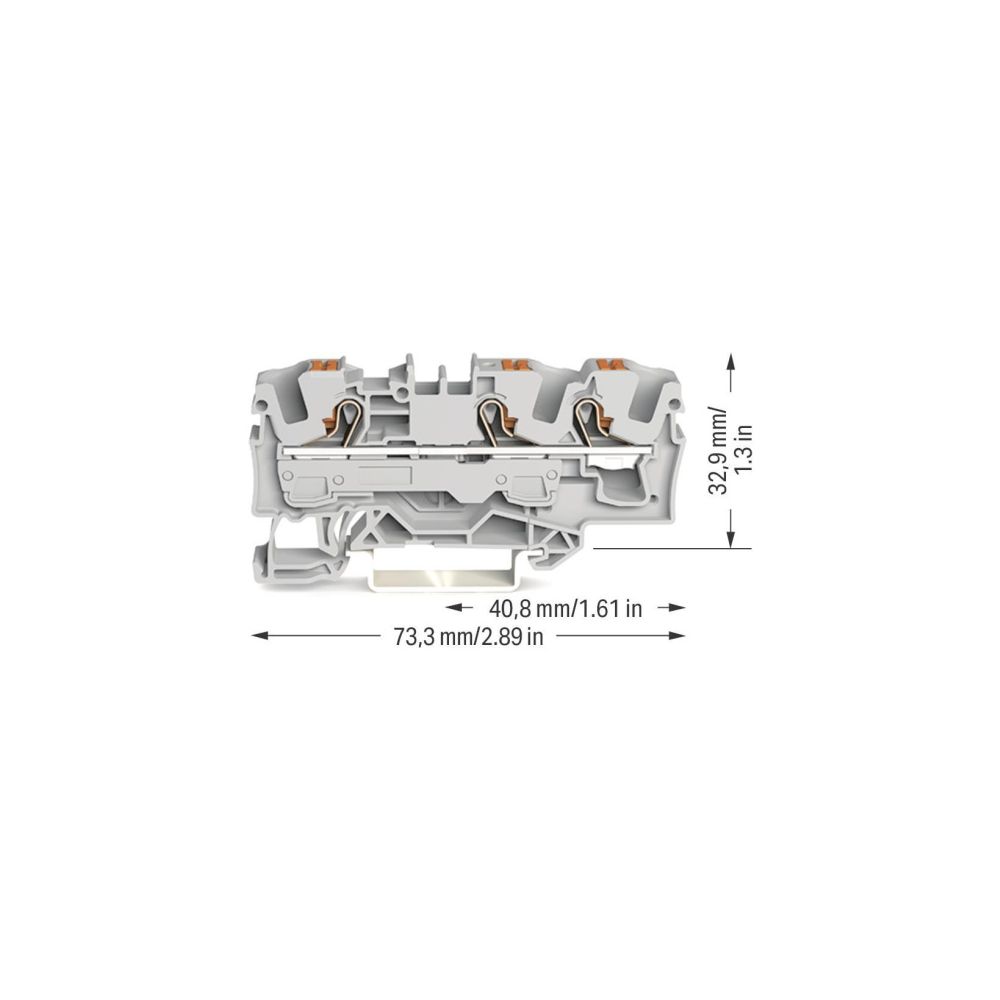

• Breite: 7,5 mm
• Höhe: 73,3 mm
• Tiefe: 32,9 mm
