Beschreibung

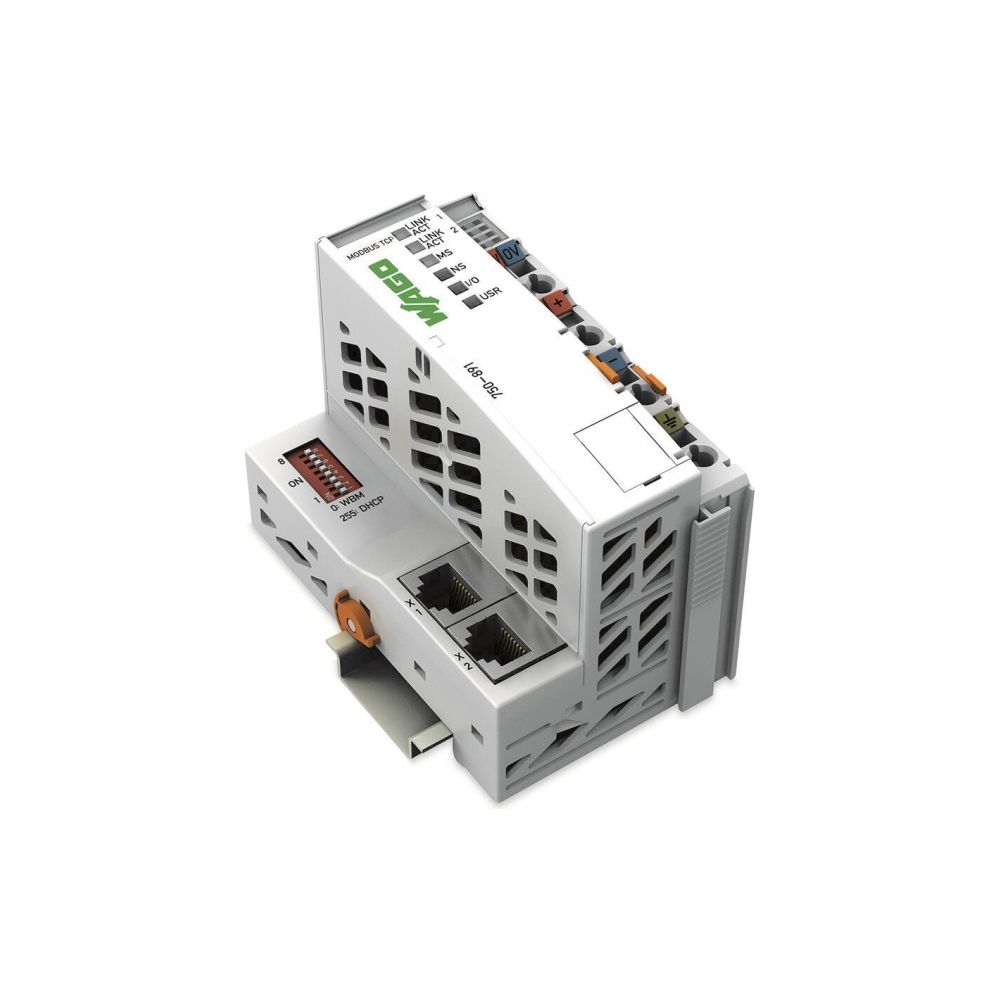

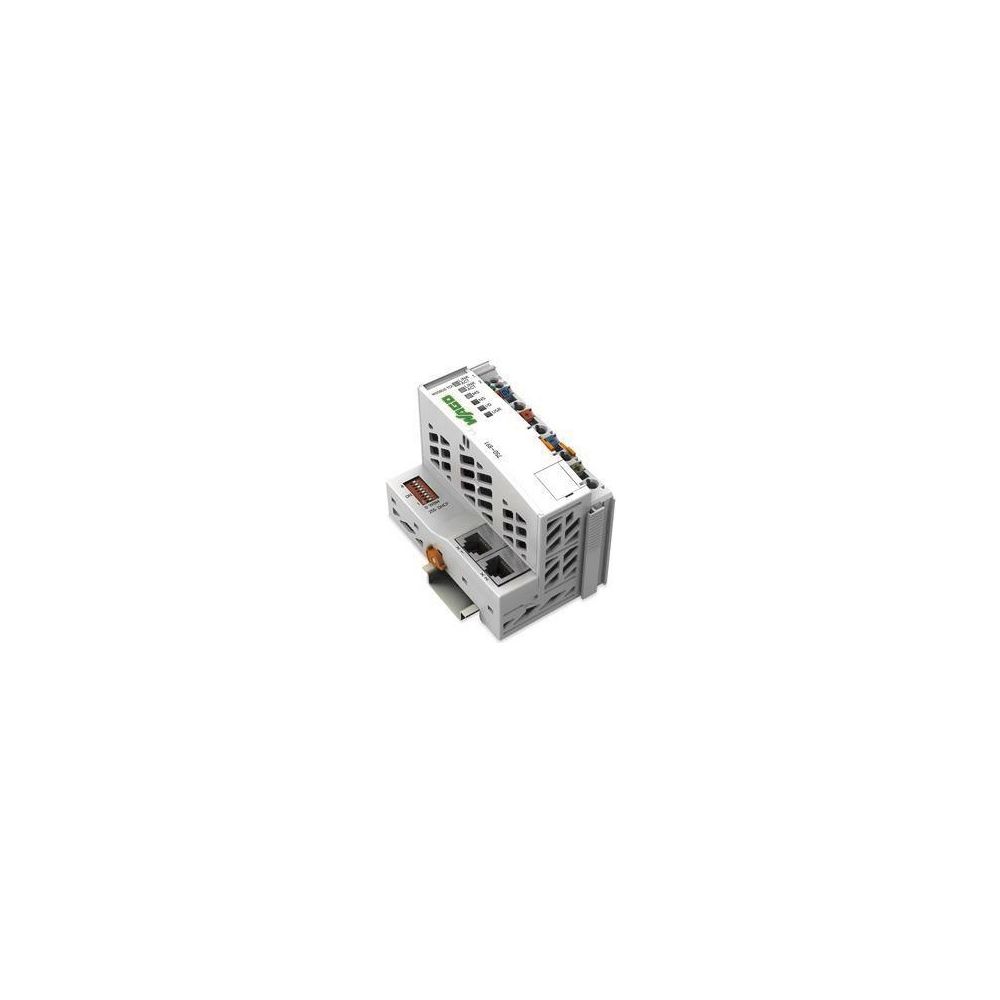

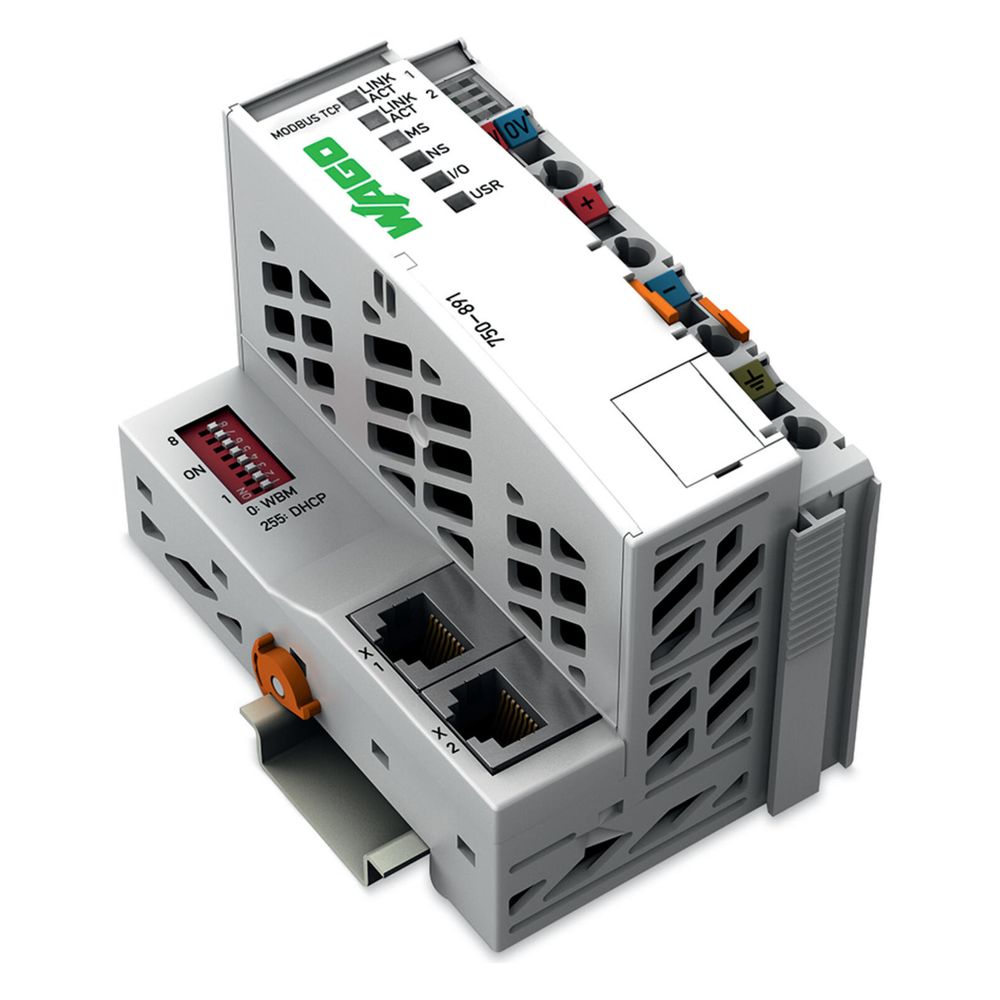

Wago Controller Modbus TCP 750-891, 2 x ETHERNET, 100x61,5x100mm, Polycarbonat/Polyamid 6.6
Der WAGO Controller 750-891 dient als programmierbare Steuerung innerhalb des WAGO-I/O-SYSTEMS für ETHERNET-Netzwerke. Das modulare Gerät erkennt gesteckte I/O-Module automatisch und erstellt ein lokales Prozessabbild für eine gemischte Anordnung analoger und digitaler Module. Mit zwei ETHERNET-Schnittstellen und einem integrierten Switch ermöglicht die Steuerung eine effiziente Linientopologie ohne zusätzliche Infrastrukturkomponenten.
Kommunikation und Programmierung
Die Steuerung ist für die Feldbuskommunikation in Modbus-Netzen optimiert und unterstützt zudem Protokolle wie HTTP(S), BootP, DHCP, DNS, SNTP, (S)FTP und SNMP. Die Programmierung erfolgt gemäß IEC 61131-3 in Sprachen wie Strukturierter Text, Funktionsplan oder Kontaktplan über die Umgebung WAGO-I/O-PRO V2.3. Ein integrierter Web-Server stellt Konfigurationsmöglichkeiten sowie Statusinformationen bereit. Das Gerät verfügt über eine 32-Bit-CPU, 4 MB Programmspeicher und eine gepufferte Echtzeituhr.
Montage und Anschluss
Das Gehäuse aus Polycarbonat und Polyamid 6.6 ist für die Montage auf einer 35 mm Tragschiene ausgelegt. Die System- und Feldversorgung erfolgt über CAGE CLAMP-Anschlüsse, während die Kommunikation über zwei RJ-45-Schnittstellen realisiert wird. Das System bietet eine Potentialtrennung von 500 V zwischen System und Feld und ist für den Einsatz in ATEX-konformen Bereichen der Kategorien 3 G und 3 D zugelassen.
Die Steuerung bietet eine leistungsfähige Basis für industrielle Automatisierungsaufgaben. Mit einer Versorgungsspannung von 24 V DC, einer Übertragungsrate von 10/100 Mbit/s und der Unterstützung von bis zu 250 Modulen pro Knoten gewährleistet das Gerät eine flexible und zuverlässige Netzwerkintegration.
Technische Daten
- CPU: 32 Bit
- Programmspeicher: 4 MB
- Versorgungsspannung: 24 V DC
- Schnittstellen: 2 x RJ-45 (Industrial Ethernet)
- Übertragungsrate: 10 / 100 Mbit/s
- Montageart: Tragschiene 35
- Gehäusematerial: Polycarbonat / Polyamid 6.6
- Breite: 61,5 mm
- Höhe: 100 mm
- Tiefe: 100 mm
Technische Daten
| Hersteller | Wago |
| Abisolierlänge | 8 … 9 |
| Anschließbare Leiterwerkstoffe | Kupfer |
| Anschlusstechnik: Feldversorgung | 6 x CAGE CLAMP® |
| Anschlusstechnik: Gerätekonfiguration | 1 x Stiftleiste; 4-polig |
| Anschlusstechnik: Kommunikation/Feldbus | Modbus (TCP, UDP): 2 x RJ-45 |
| Anschlusstechnik: Systemversorgung | 2 x CAGE CLAMP® |
| Anschlusstyp | System- / Feldversorgung |
| Anzahl der analogen Ausgänge | 0 |
| Anzahl der analogen Eingänge | 0 |
| Anzahl der digitalen Ausgänge | 0 |
| Anzahl der digitalen Eingänge | 0 |
| Anzahl der HW-Schnittstellen Industrial Ethernet | 2 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 0 |
| Anzahl der HW-Schnittstellen sonstige | 0 |
| Anzahl der HW-Schnittstellen USB | 0 |
| Anzahl der HW-Schnittstellen Wireless | 0 |
| Anzahl der Relaisausgänge | 0 |
| Anzahl der Schnittstellen PROFINET | 0 |
| Anzahl Leistungskontakte ausgehend | 3 |
| Anzahl Module ohne Busverlängerung max | 64 |
| Anzahl Module pro Knoten max | 250 |

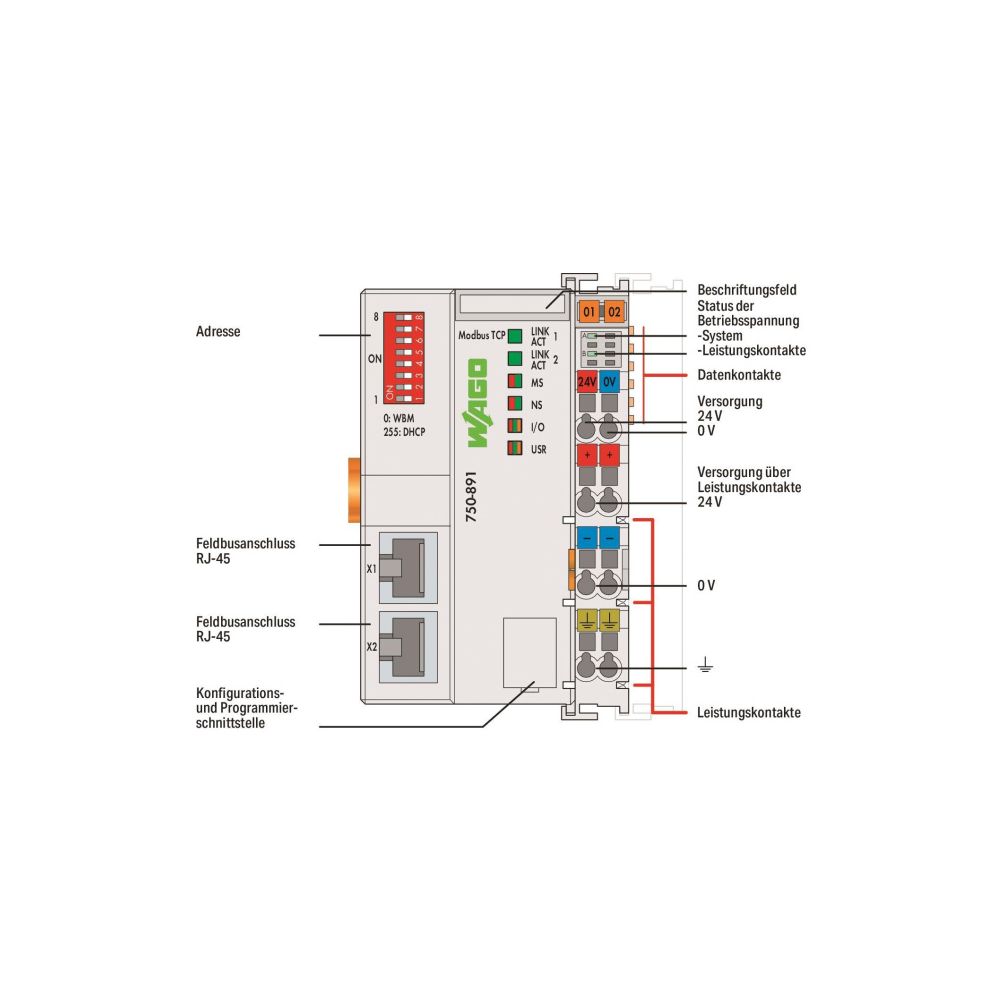

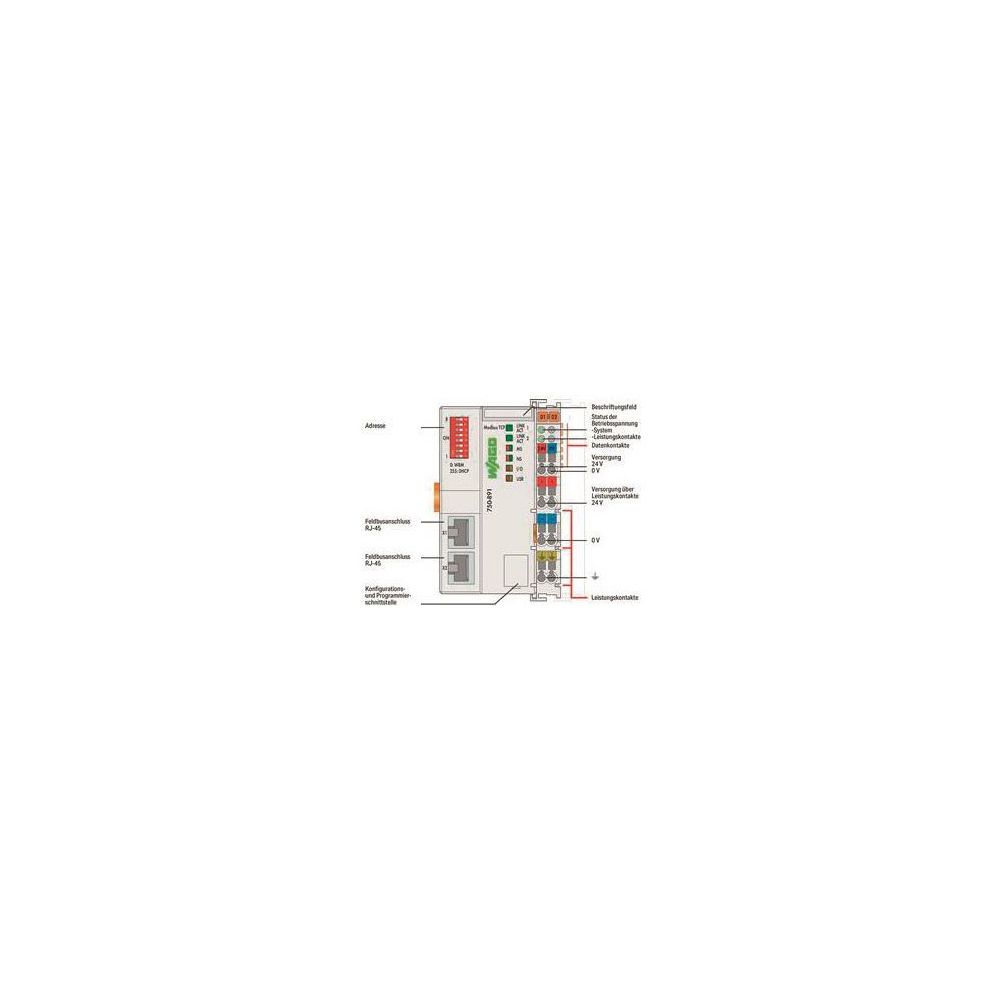

| Anzeigeelemente | LED (LINK / ACT) grün: Verbindung Netzwerk Port 1 … 2; LED (MS, NS) rot / grün: Status Knoten, Netzwerk; LED (I / O, USR) rot / grün / orange: Status Lokalbus, durch User programmierbarer Status; LED (A, B) grün: Status Systemversorgung, Feldversorgung |
| Artikelnummer | WAGO-750-891 |
| Ausführung | modular |
| Brandlast | 2,212 |
| Breite | 61,5 |
| CPU | 32 Bit |
| Datenspeicher | 4 MB |
| EAN-13 | 4055143821513 |
| Ein- und Ausgangsprozessabbild (Feldbus) max | 1020 Worte / 1020 Worte |
| Eindrähtiger Leiter | 0,08 … 2,5 mm² / 28 … 14 |
| Eingangsstrom typ bei Nennlast (24 V) | 500 |
| ETHERNET-Protokolle | HTTP(S) / BootP / DHCP / DNS / SNTP / FTP(S) / SNMP |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3 |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3 |
| Feindrähtiger Leiter | 0,08 … 2,5 mm² / 28 … 14 |
| Fronteinbau möglich | Nein |
| Funkstandard Bluetooth | Nein |
| Funkstandard GPRS | Nein |
| Funkstandard GSM | Nein |
| Funkstandard WLAN 80211 | Nein |
| Geeignet für Sicherheitsfunktionen | Nein |
| Geeignet für Tragschienenmontage | Ja |
| Gehäusewerkstoff | Polycarbonat; Polyamid 6.6 |
| Gewicht | 149,9 |
| Gewicht | 0,183 kg |
| Höhe | 100 |
| IO-Link Master | Nein |
| Kommunikation | Modbus (TCP, UDP) |
| Konfigurationsmöglichkeiten | WAGO-I / O-CHECK / Web-Based-Management / CODESYS-Bibliothek |
| Konformitätskennzeichnung | CE |
| Max Anzahl der Zeitschaltuhren | 0 |
| Mit Display | Nein |
| Mit optischer Schnittstelle | Nein |
| Mobilfunkstandard 3G (UMTS) | Nein |
| Mobilfunkstandard 4G (LTE) | Nein |
| Montageart | Tragschiene 35 |
| Netzteilwirkungsgrad typ bei Nennlast (24 V) | 90 |
| Performance Level nach EN ISO 13849-1 | ohne |
| Potentialtrennung | 500 V System / Feld |
| Powerfail-RTC-Buffer | min. 6 Tage |
| Programmiersprachen gemäß IEC 61131-3 | Anweisungsliste (AWL) / Kontaktplan (KOP) / Funktionsplan (FUP) / Signalflussplan (CFC) / Strukturierter Text (ST) / Ablaufsprache (AS) |
| Programmierumgebung | WAGO-I / O-PRO V2.3 (basierend auf CODESYS V2.3) |
| Programmspeicher | 4 MB |
| Programmspeichererweiterung möglich | Nein |
| Rack-Montage möglich | Nein |
| Redundanzfähigkeit | Nein |
| Remanentspeicher Software | 32 |
| SIL nach IEC 61508 | ohne |
| Spannungsart der Versorgungsspannung | DC |
| Speicherart | RAM |
| Speichergröße | 4096 |
| Stromaufnahme Systemversorgung | 390 |
| Stromtragfähigkeit der Leistungskontakte | 10 |
| Summenstrom für Systemversorgung | 1.700 |
| Systemkomponente | Ja |
| Tiefe | 100 |
| Unterstützt Protokoll für AS-Interface Safety at Work | Nein |
| Unterstützt Protokoll für ASI | Nein |
| Unterstützt Protokoll für CAN | Nein |
| Unterstützt Protokoll für Data-Highway | Nein |
| Unterstützt Protokoll für DeviceNet | Nein |
| Unterstützt Protokoll für DeviceNet Safety | Nein |
| Unterstützt Protokoll für DNP3 | Nein |
| Unterstützt Protokoll für EtherCAT | Nein |
| Unterstützt Protokoll für EtherNet/IP | Nein |
| Unterstützt Protokoll für Foundation Fieldbus | Nein |
| Unterstützt Protokoll für IEC 60870 | Nein |
| Unterstützt Protokoll für IEC 61850 Ethernet | Nein |
| Unterstützt Protokoll für INTERBUS | Nein |
| Unterstützt Protokoll für INTERBUS-Safety | Nein |
| Unterstützt Protokoll für KNX | Nein |
| Unterstützt Protokoll für LON | Nein |
| Unterstützt Protokoll für Modbus | Ja |
| Unterstützt Protokoll für PROFIBUS | Nein |
| Unterstützt Protokoll für PROFINET CBA | Nein |
| Unterstützt Protokoll für PROFINET IO | Nein |
| Unterstützt Protokoll für PROFIsafe | Nein |
| Unterstützt Protokoll für SafetyBUS p | Nein |
| Unterstützt Protokoll für SERCOS | Nein |
| Unterstützt Protokoll für sonstige Bussysteme | Ja |
| Unterstützt Protokoll für SUCONET | Nein |
| Unterstützt Protokoll für TCP/IP | Nein |
| Versorgungsspannung DC | 24 |
| Versorgungsspannung Feld | DC 24 V (-25 … +30 %); über Leistungskontakte |
| Versorgungsspannung System | DC 24 V (-25 … +30 %); über Verdrahtungsebene (CAGE CLAMP®-Anschluss) |
| Visualisierung | Web-Visu |
| Wand-/Direktmontage möglich | Nein |
| Zugehöriges Betriebsmittel (Ex ia) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) | Nein |
| Übertragungsmedium (Kommunikation/Feldbus) | Twisted Pair S-UTP; 100 Ω; Cat. 5; 100 m maximale Leitungslänge |
| Übertragungsperformance | Class D gemäß EN 50173 |
| Übertragungsrate | 10 / 100 Mbit / s |
| WEEE-Nr. | 40917098 |
