Beschreibung

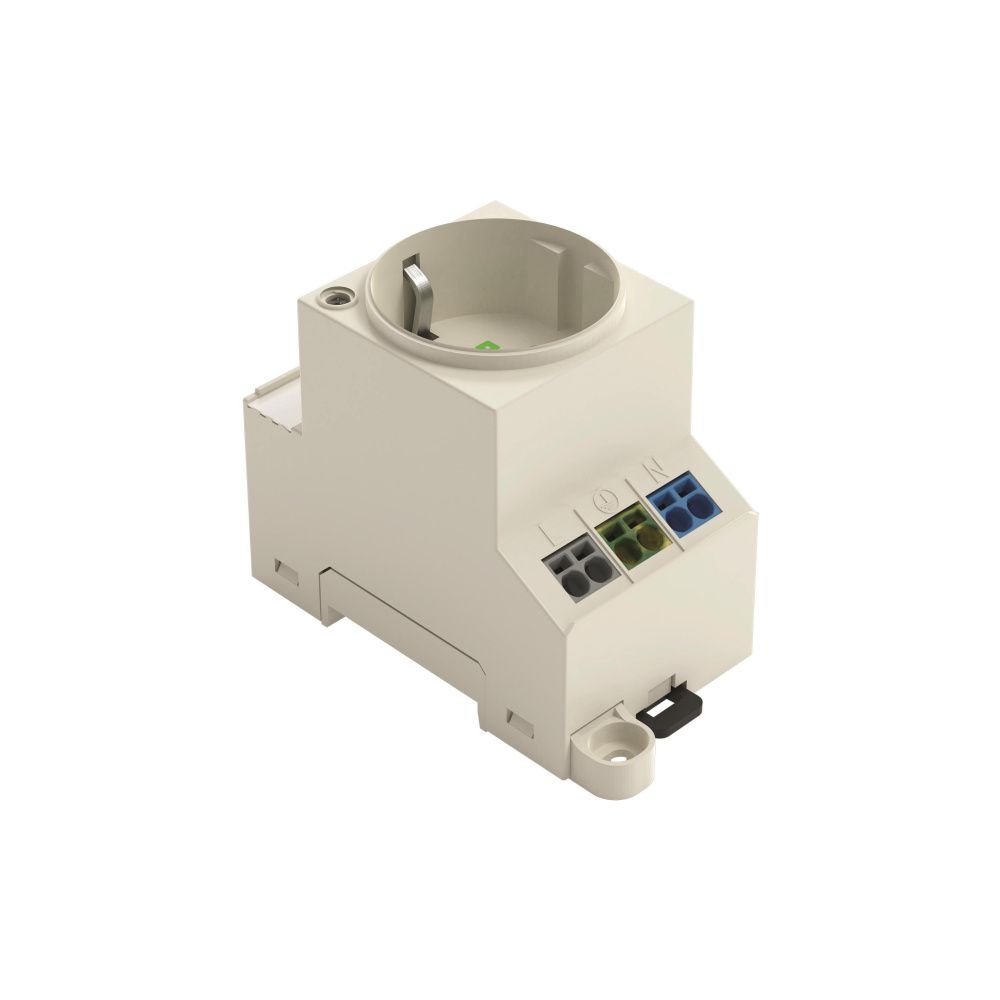

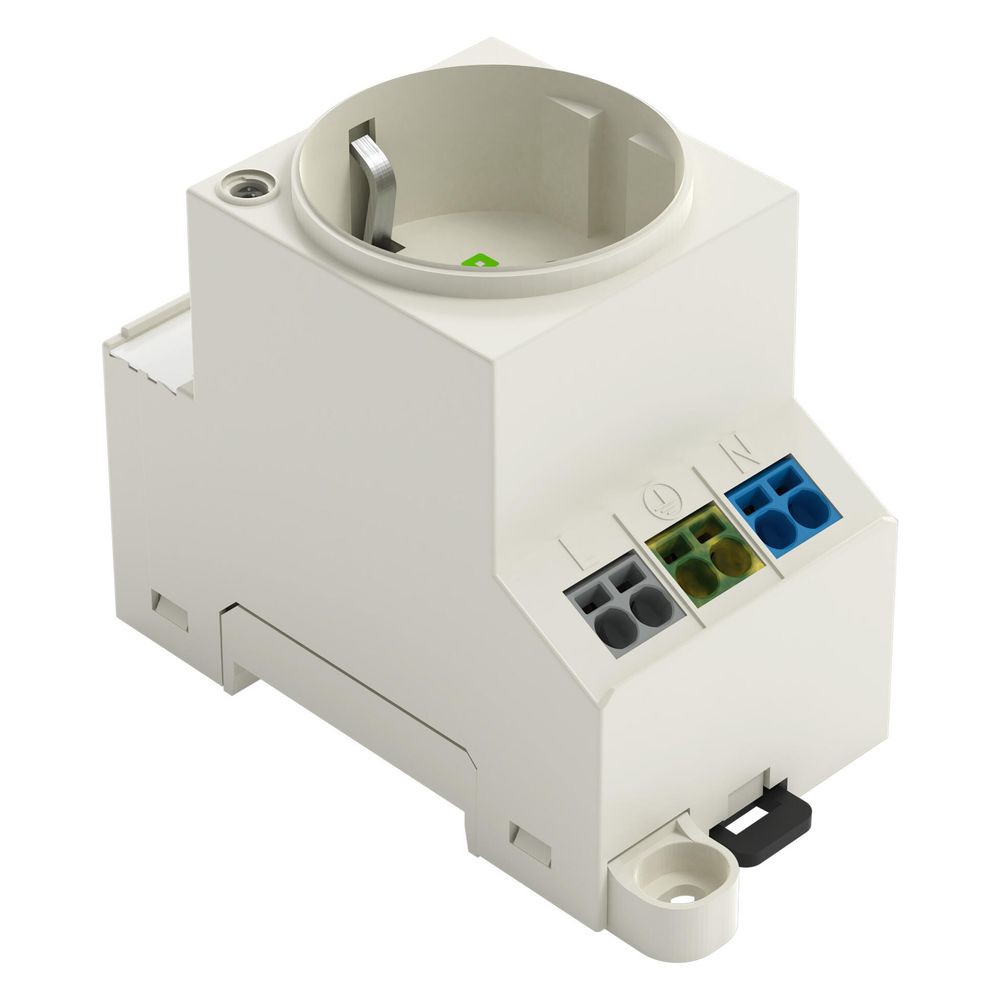

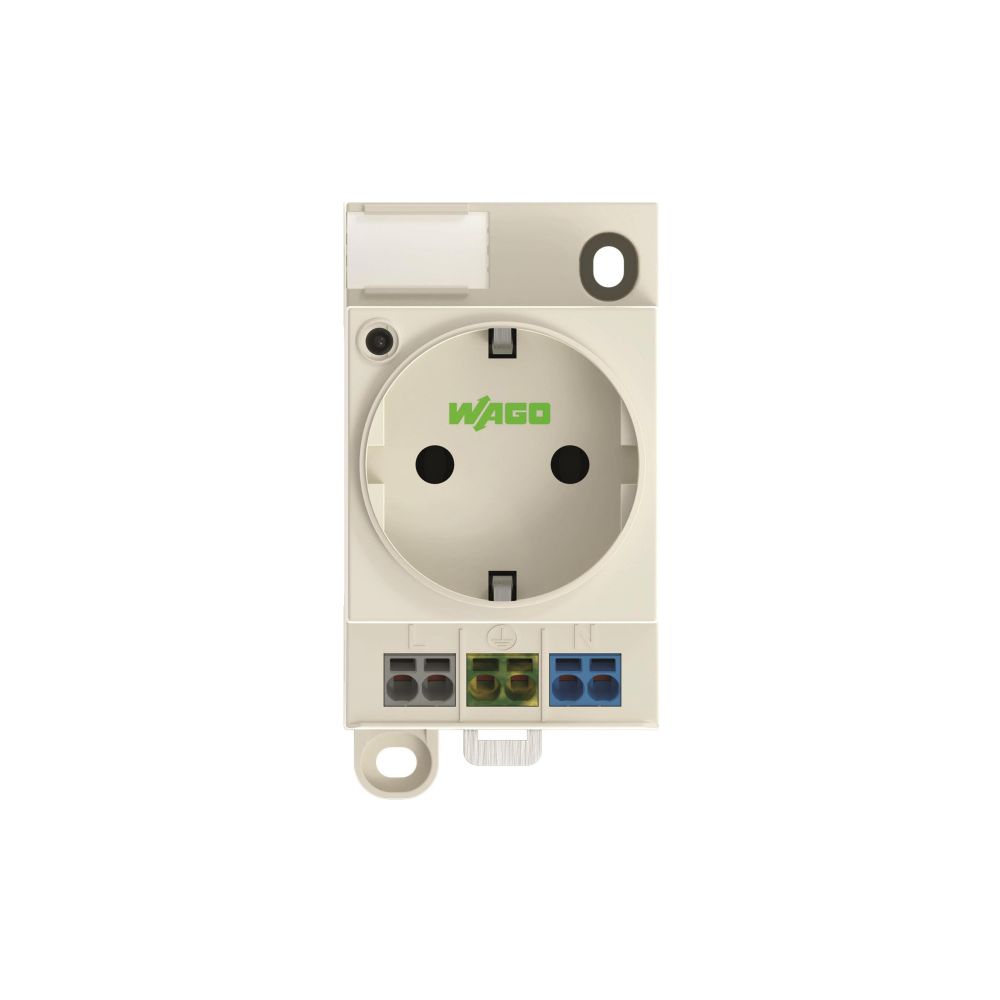

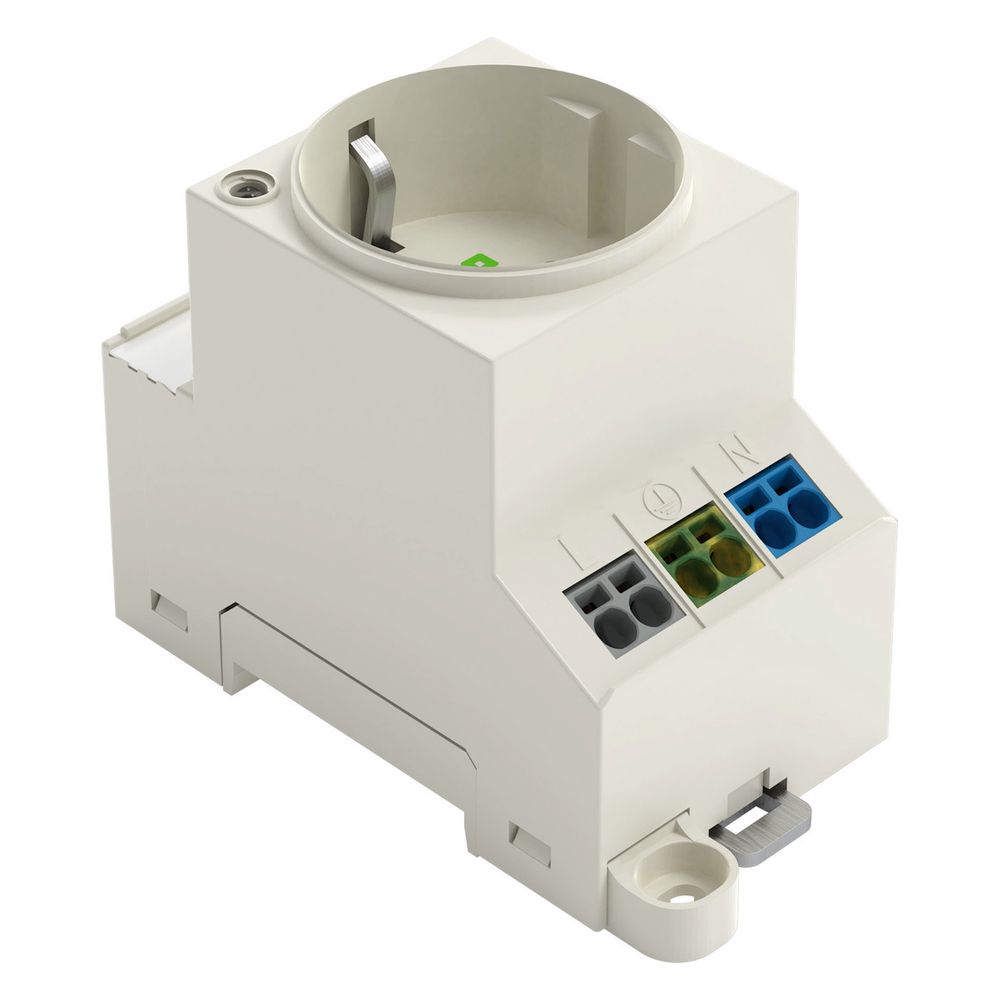

Wago Schaltschrank-Steckdose 709-581, 250V 16A, Polyamid, Lichtgrau

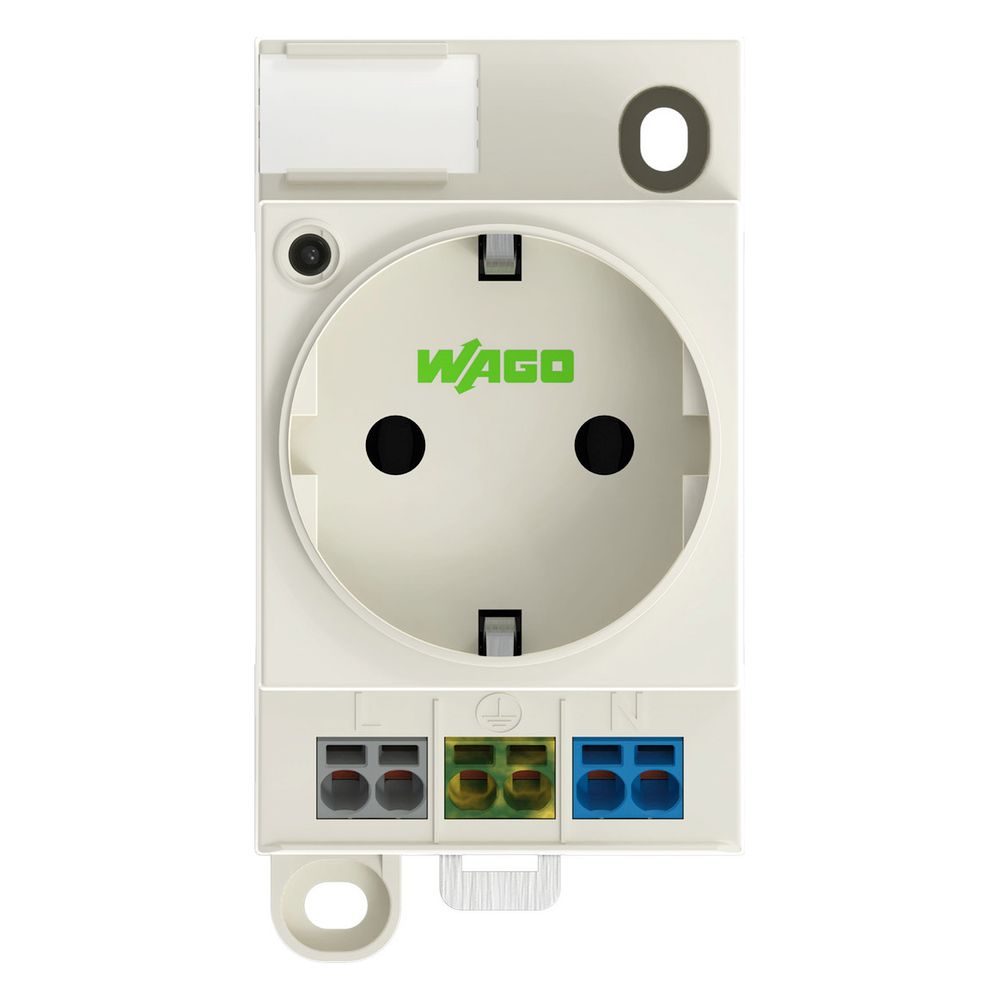

Diese Schaltschrank-Steckdose ermöglicht eine zuverlässige Stromversorgung innerhalb von Schaltschränken und Gehäusen. Das Modell ist für die Montage auf einer 35 mm Tragschiene oder mittels Schraubbefestigung ausgelegt und unterstützt den Anschluss von Steckern des Typs F nach CEE 7/3. Eine integrierte LED-Statusanzeige bietet eine direkte visuelle Rückmeldung über den Betriebszustand.
Effiziente Anschlusstechnik

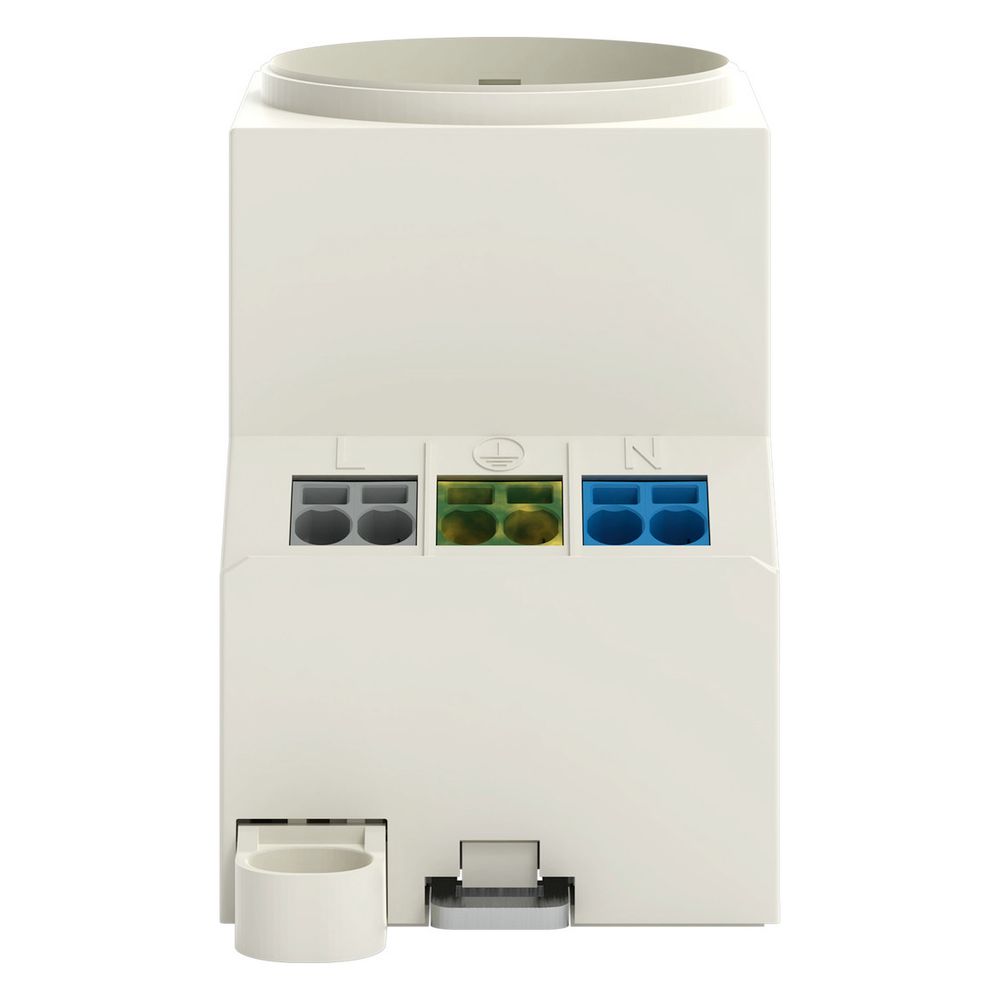

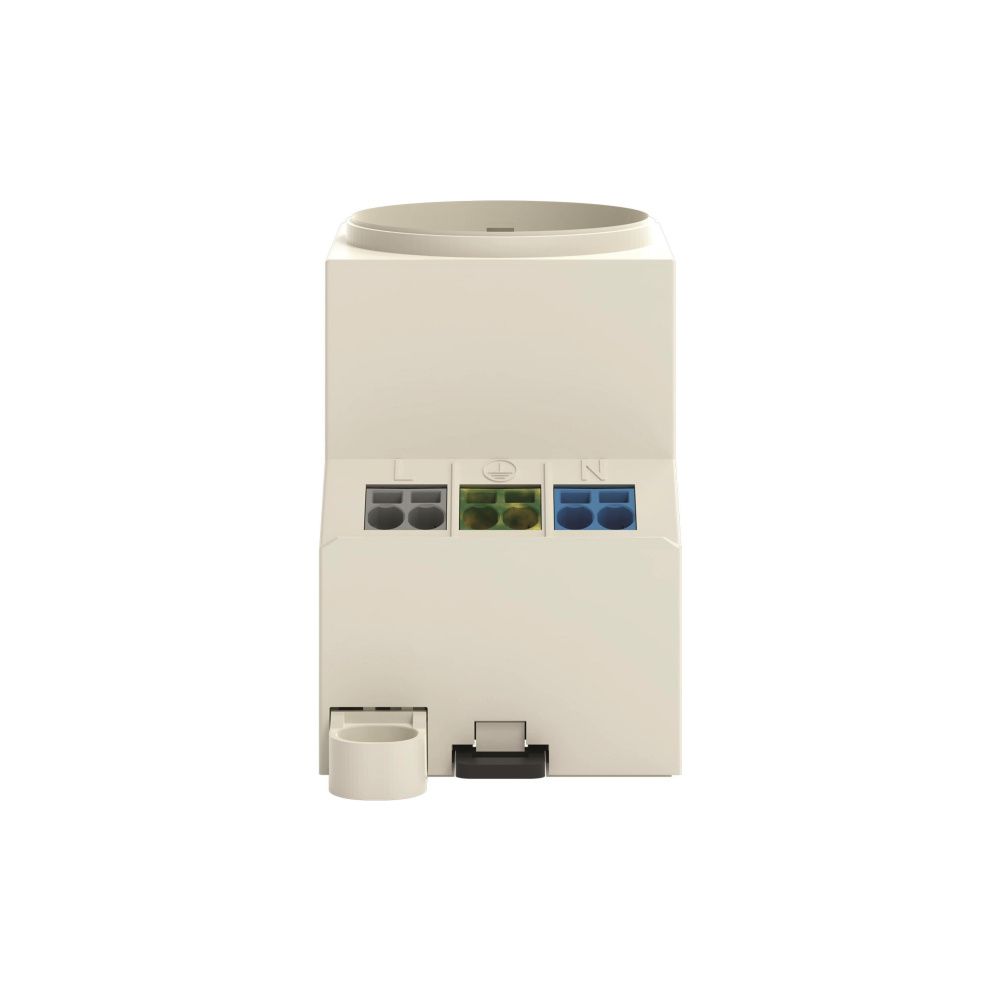

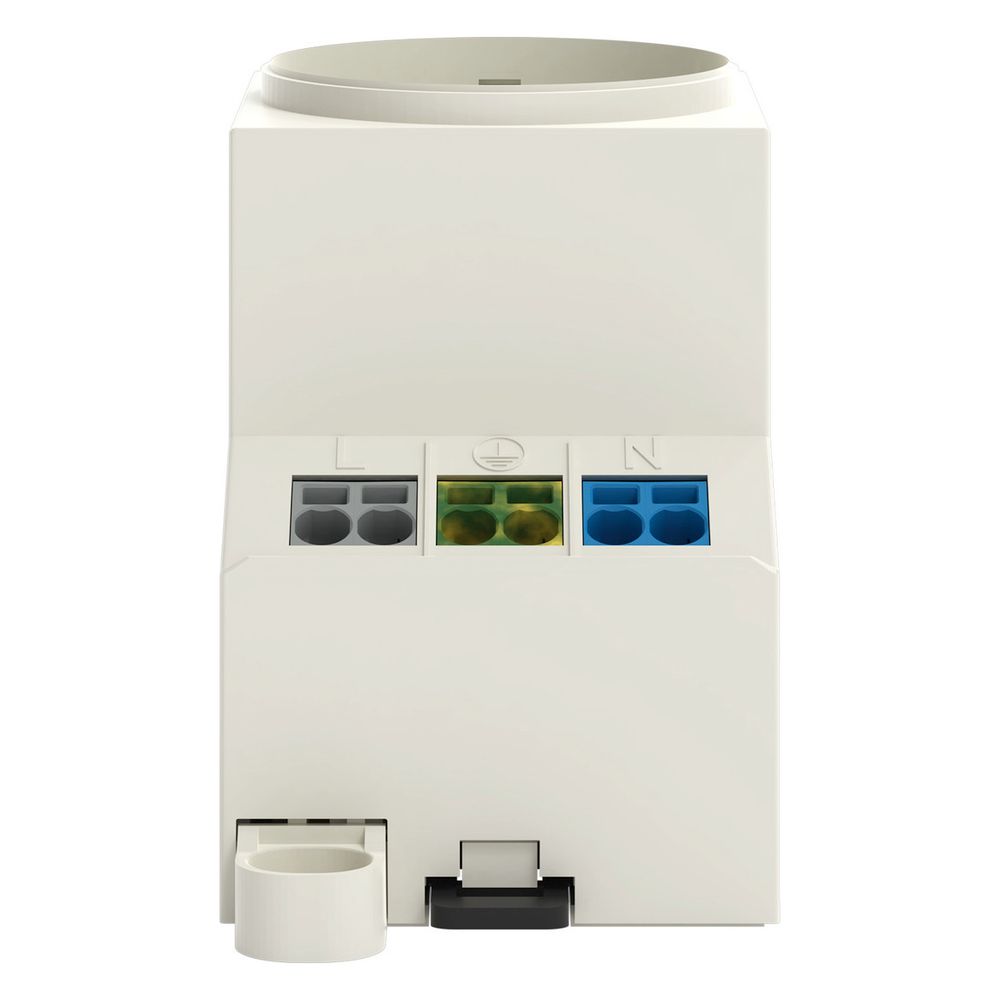

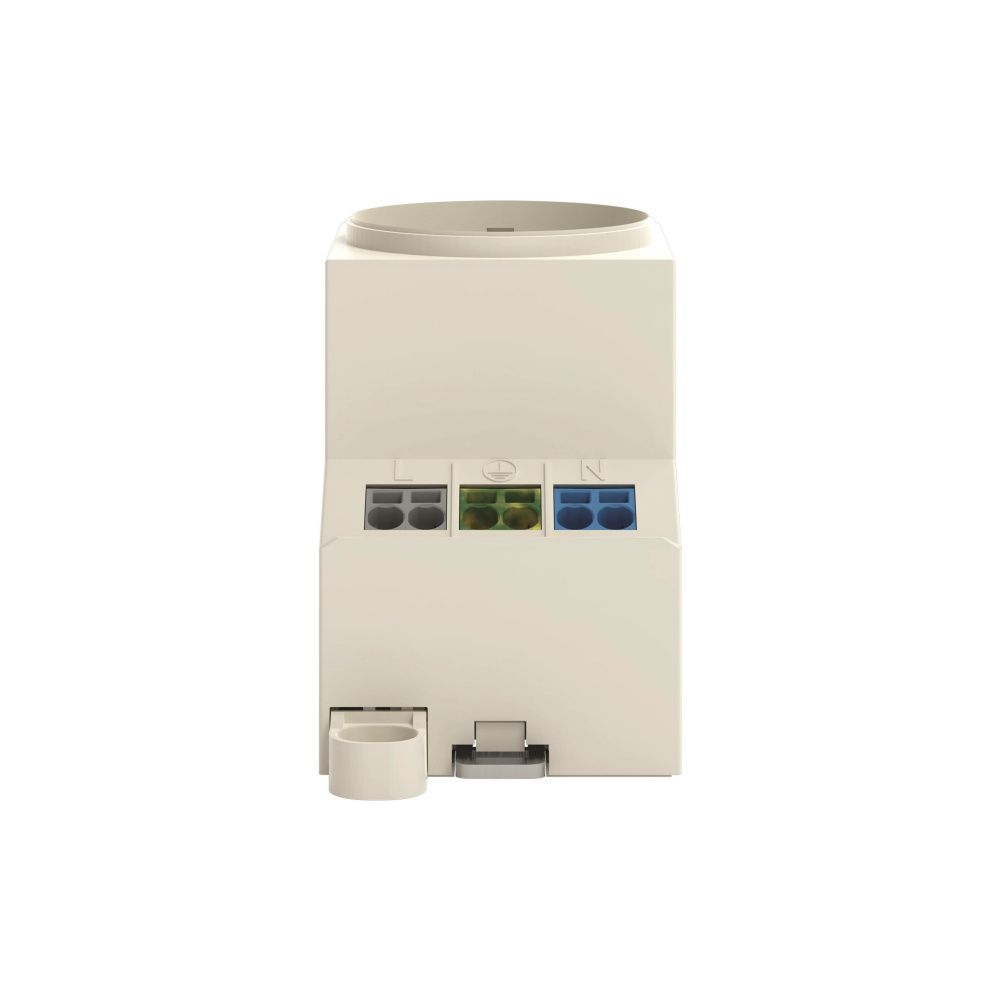

Die Installation erfolgt über die Push-in CAGE CLAMP Anschlusstechnik, die eine sichere Kontaktierung von eindrähtigen, feindrähtigen und mehrdrähtigen Leitern ermöglicht. Der Anschlussbereich ist für Leiterquerschnitte von 0,2 bis 2,5 mm² ausgelegt, wobei die benötigte Abisolierlänge zwischen 9 und 10 mm liegt. Durch die Verwendung von Polyamid für das Gehäuse und einer Kupferlegierung für die Kontakte ist eine hohe mechanische Stabilität sichergestellt.

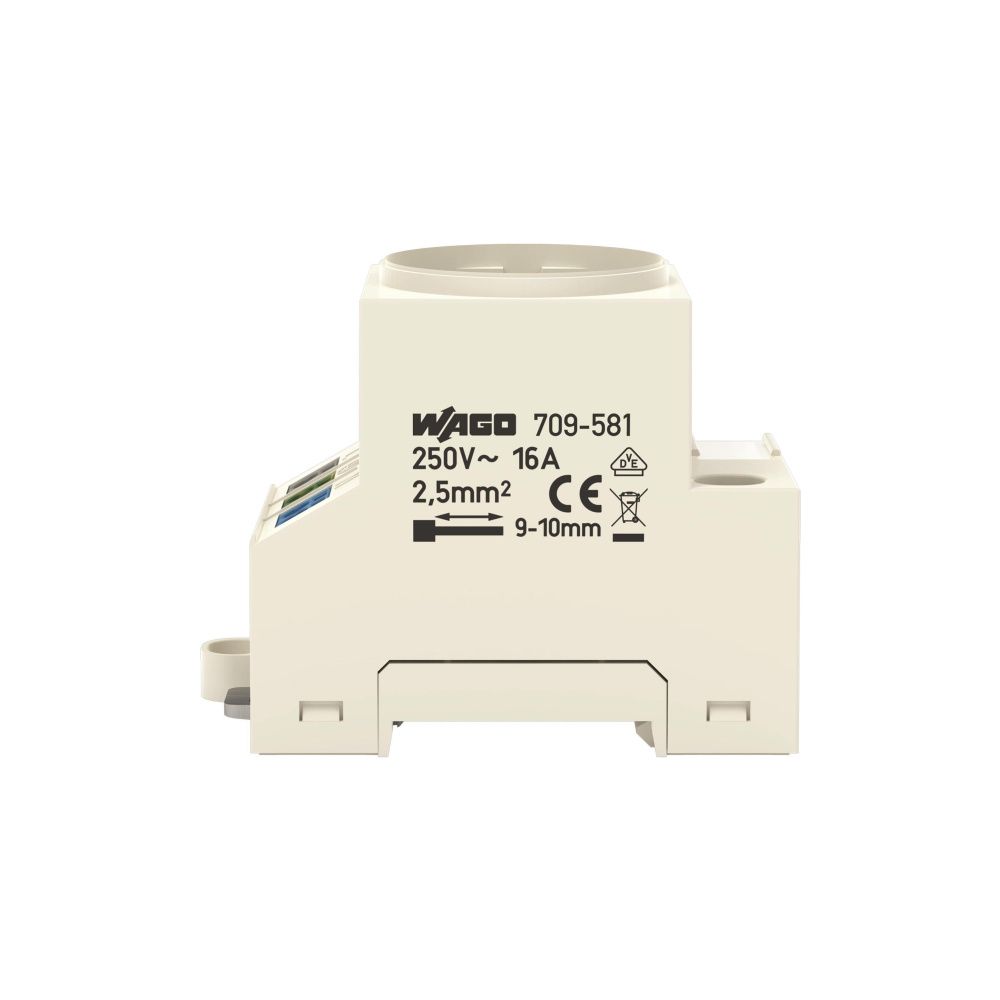

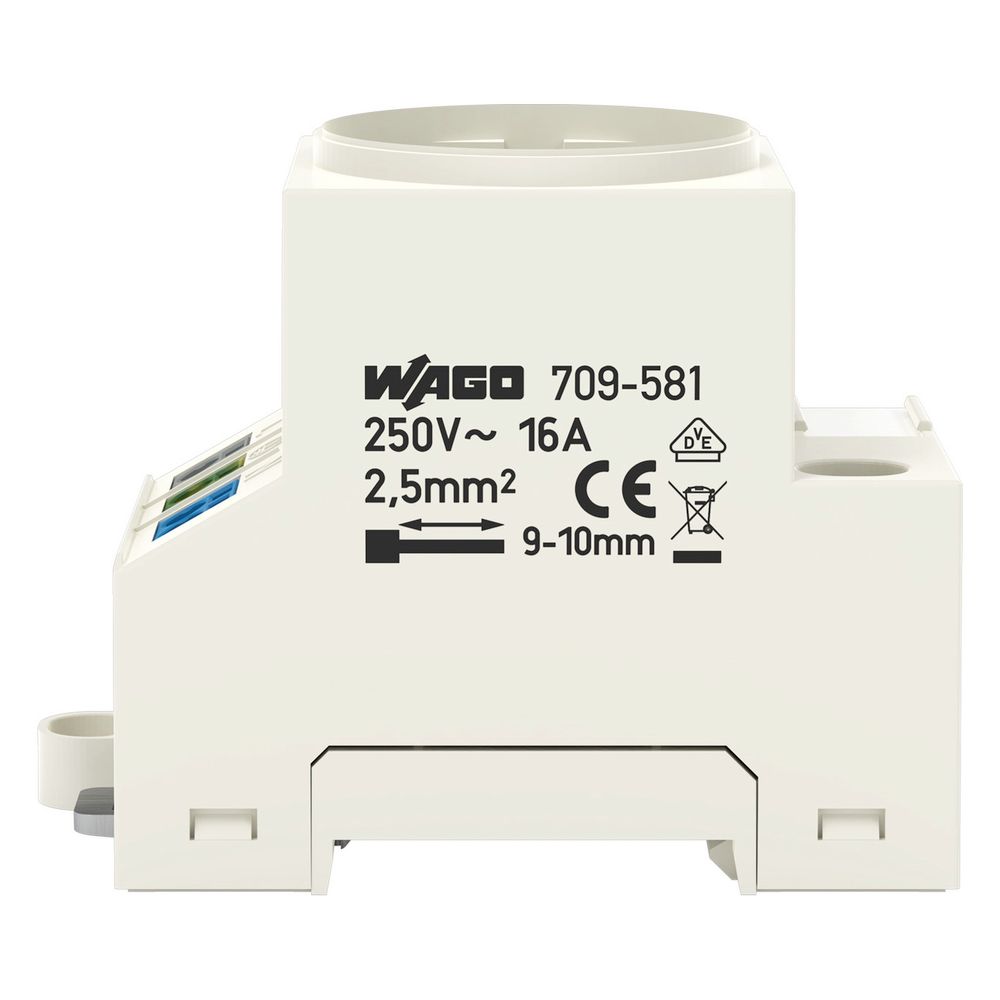

Die Steckdose ist für eine Bemessungsspannung von 250 V und einen Bemessungsstrom von 16 A ausgelegt. Mit einer Breite von 3 Teilungseinheiten und einer Einbautiefe von 60 mm lässt sie sich platzsparend in gängige Verteilersysteme integrieren. Die Ausführung in Lichtgrau fügt sich in industrielle Umgebungen ein, während die Schutzart IP20 den Einsatz in geschützten Innenbereichen ermöglicht. Dank der robusten Bauweise ist ein Betrieb bei Temperaturen von -35 bis +85 °C möglich.
Technische Daten
- Bemessungsspannung: 250 V
- Bemessungsstrom: 16 A
- Anschlusstechnik: Push-in CAGE CLAMP
- Breite in Teilungseinheiten: 3

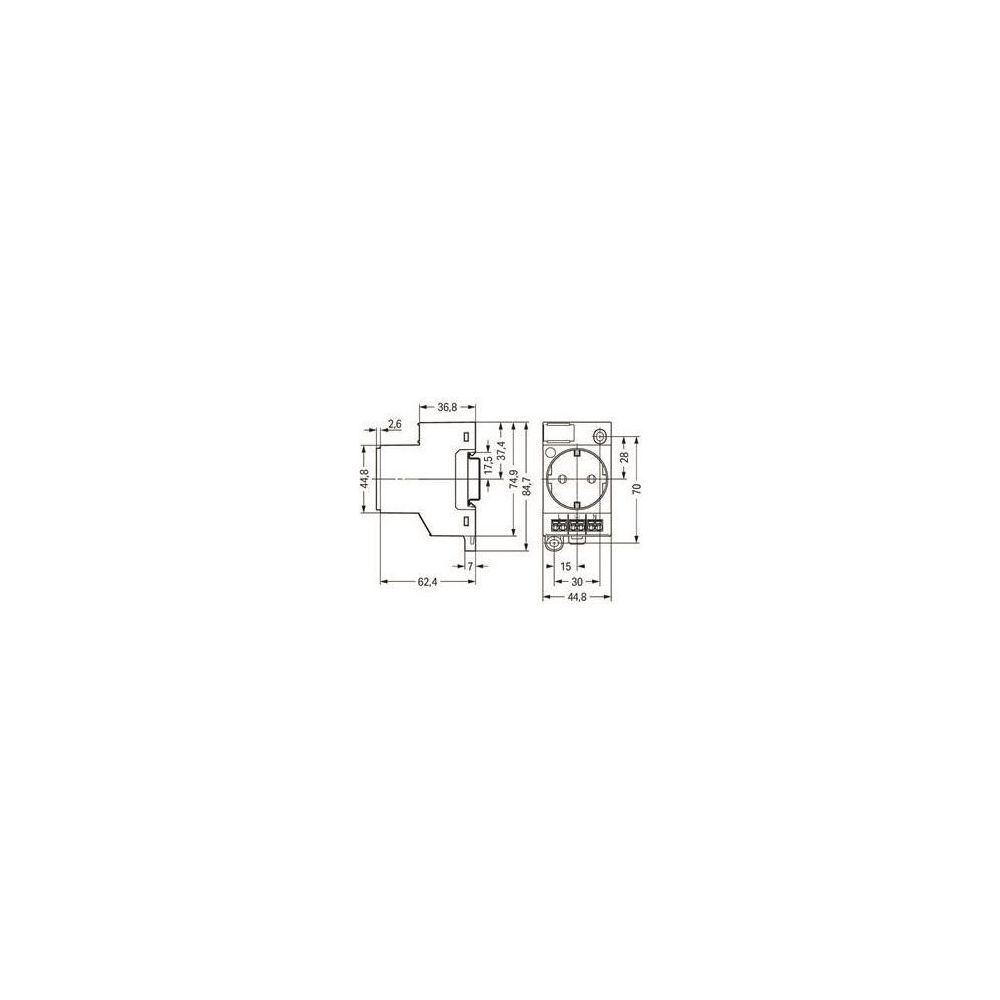

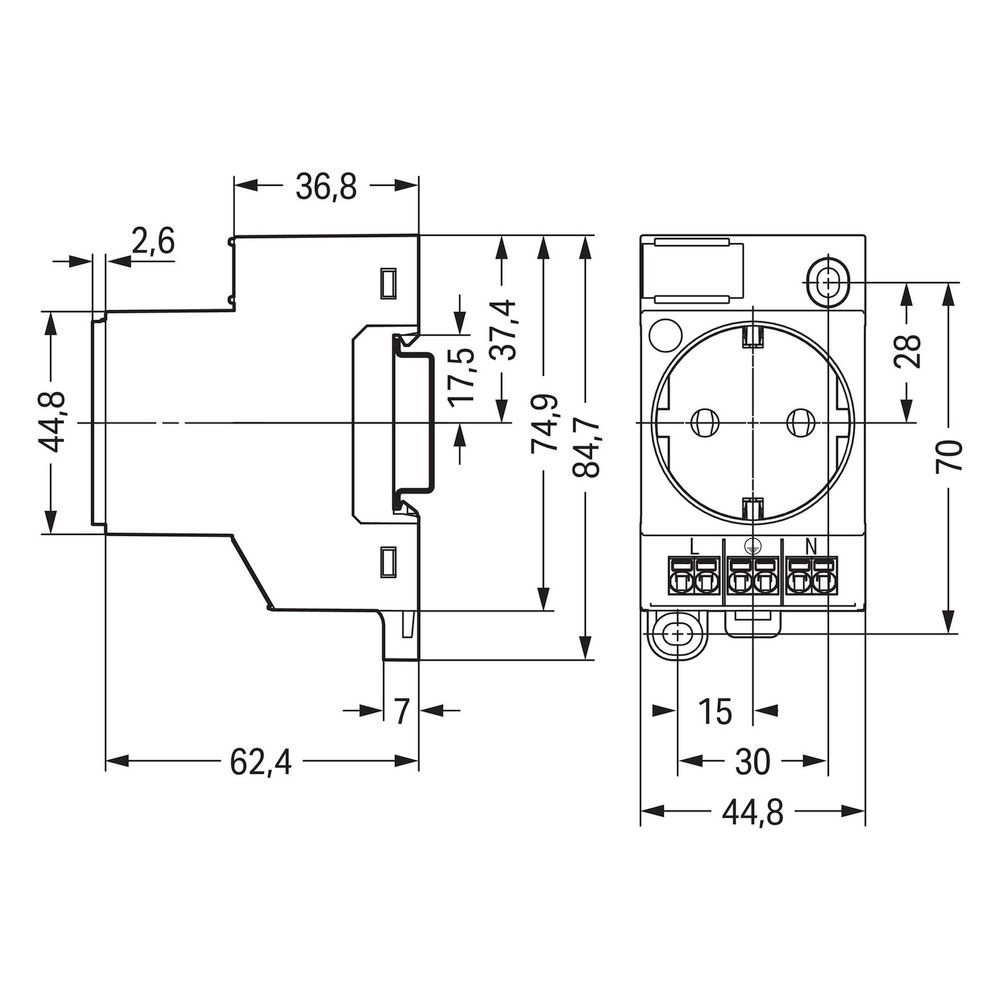

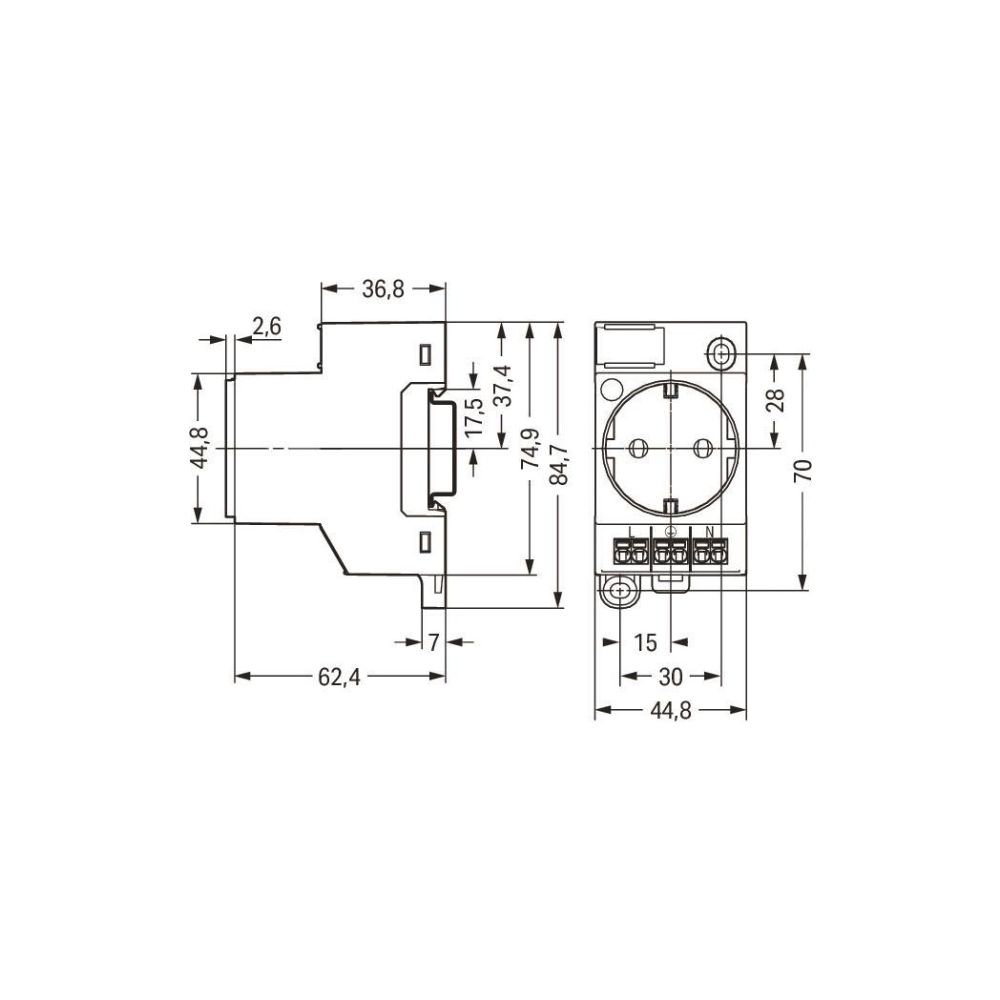

- Einbautiefe: 60 mm
- Schutzart: IP20
- Dauergebrauchstemperatur: -35 bis +85 °C
- Gehäusematerial: Polyamid (PA66)
- Anzahl Steckdosen: 1
- Montageart: Tragschiene 35 / Schraubmontage
Technische Daten
| Hersteller | Wago |
| Abisolierlänge | 9 … 10 |
| Anschlusstechnik | Push-in CAGE CLAMP® |
| Anzahl der Steckdosen | 1 |
| Anzahl Teilung | 3 |
| Artikelnummer | WAGO-709-581 |
| Ausführung | Steckdose CEE 7 / 3 (Typ F) |
| Bemessungsspannung | 250 |
| Bemessungsstrom | 16 |
| Breite in Teilungseinheiten | 3 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| Dauergebrauchstemperatur | -35 … +85 |
| Dauergebrauchstemperatur bis | 85 |
| Dauergebrauchstemperatur von | -35 |
| EAN-13 | 4055143721295 |
| Einbautiefe | 60 |
| Eindrähtiger Leiter | 0,2 … 2,5 mm² / 24 … 14 |
| Farbe | lichtgrau |
| Feindrähtiger Leiter | 0,2 … 2,5 mm² / 24 … 14 |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen | 2,5 mm² / 14 |
| Gewicht | 81,6 |
| Gewicht | 0,083 kg |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmfederwerkstoff | Chrom-Nickel-Federstahl (CrNi) |
| Kontaktoberfläche | Sn |
| Kontaktwerkstoff | Kupferlegierung |
| Mehrdrähtiger Leiter | 0,2 … 2,5 mm² / 24 … 14 |
| Mit erhöhtem Berührungsschutz | Nein |
| Mit Klappdeckel | Nein |
| Mit Kontroll-Leuchte | Nein |
| Montageart | Tragschiene 35 |
| Potentialkennzeichnung | L ⏚ N |
| Schutzart (IP) | IP20 |
| Schutzkontakt | flach |
| Spannungsart | AC |
| Verarbeitungstemperatur | -35 |
| Verarbeitungstemperatur min | -35, |
| WEEE-Nr. | 40917098 |
