Beschreibung

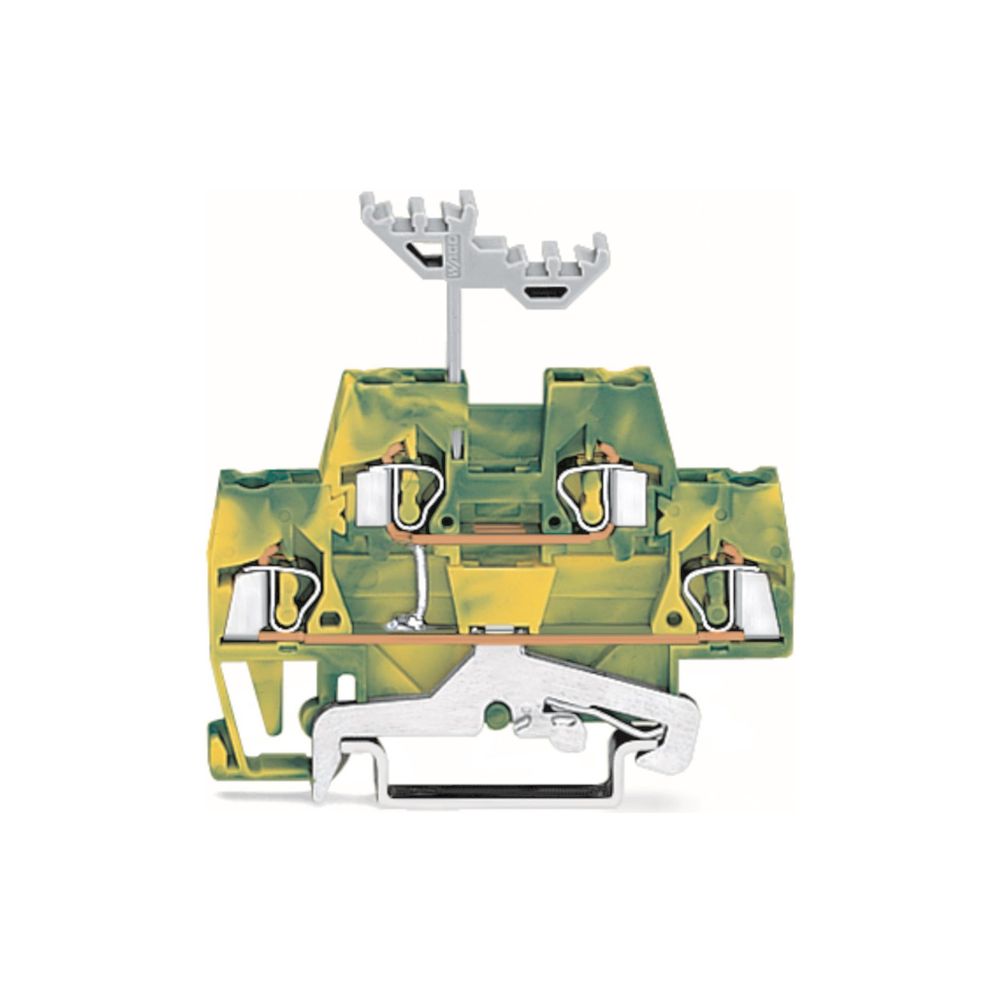

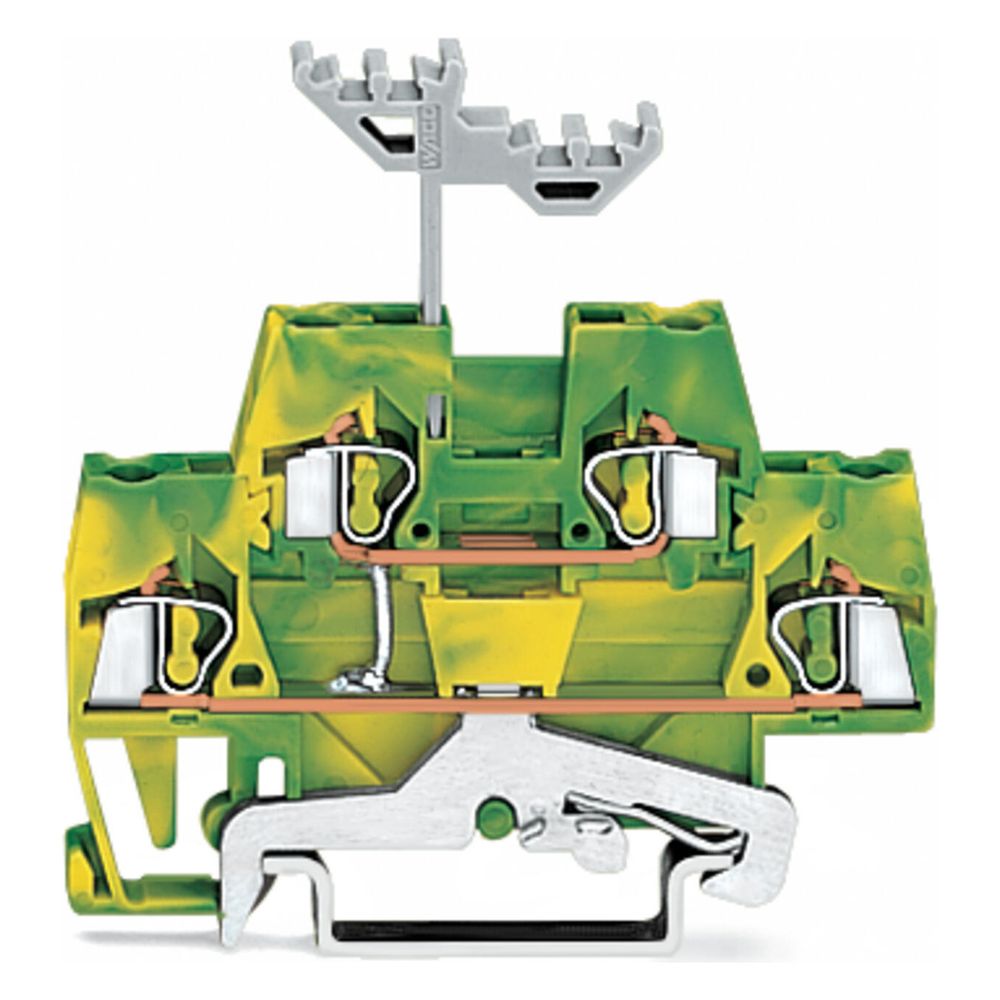

Wago Doppelstockklemme 280 280-517, 2,5mm2, Thermoplast, Grün/Gelb
Diese Doppelstockklemme der Serie 280 ermöglicht eine effiziente Elektroinstallation auf zwei Ebenen. Die Schutzleiterklemme in Grün-Gelb ist für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² ausgelegt und zeichnet sich durch eine kompakte horizontale Bauform aus.
Zuverlässige Anschlusstechnik
Die Klemme nutzt eine bewährte Federzuganschlusstechnik, die einen wartungsfreien und sicheren Leiteranschluss ohne vorherige Vorbehandlung ermöglicht. Durch den Verzicht auf das Aufcrimpen von Aderendhülsen wird die Montagezeit reduziert. Das Gehäuse aus robustem Thermoplast erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL 94 und ist für Betriebstemperaturen bis 105 °C ausgelegt.
Montage und Anwendung
Die Komponente ist für die Montage auf einer 35 mm Hutschiene vorgesehen und verfügt über eine Mittenbeschriftung zur übersichtlichen Kennzeichnung. Mit insgesamt vier Klemmstellen, verteilt auf zwei Etagen, bietet sie eine hohe Packungsdichte bei einer Baubreite von lediglich 5 mm. Für den ordnungsgemäßen Abschluss ist eine Abschlussplatte erforderlich.
Die Doppelstockklemme überzeugt durch ihre hohe Flexibilität bei der Leiteraufnahme und die robuste Verarbeitung. Mit einer Kapazität von 2,5 mm² und der integrierten Schutzleiterfunktion eignet sie sich ideal für anspruchsvolle Verdrahtungsaufgaben in der Schaltschranktechnik. Die Kombination aus kompakter Bauweise und wartungsfreier Federzugtechnik sorgt für eine dauerhaft zuverlässige Verbindung.
Technische Daten
- Anschlussart: Federzuganschluss
- Leiterquerschnitt: 0,08 - 2,5 mm²
- Anzahl Etagen: 2
- Klemmstellen gesamt: 4
- Montageart: Hutschiene TH35

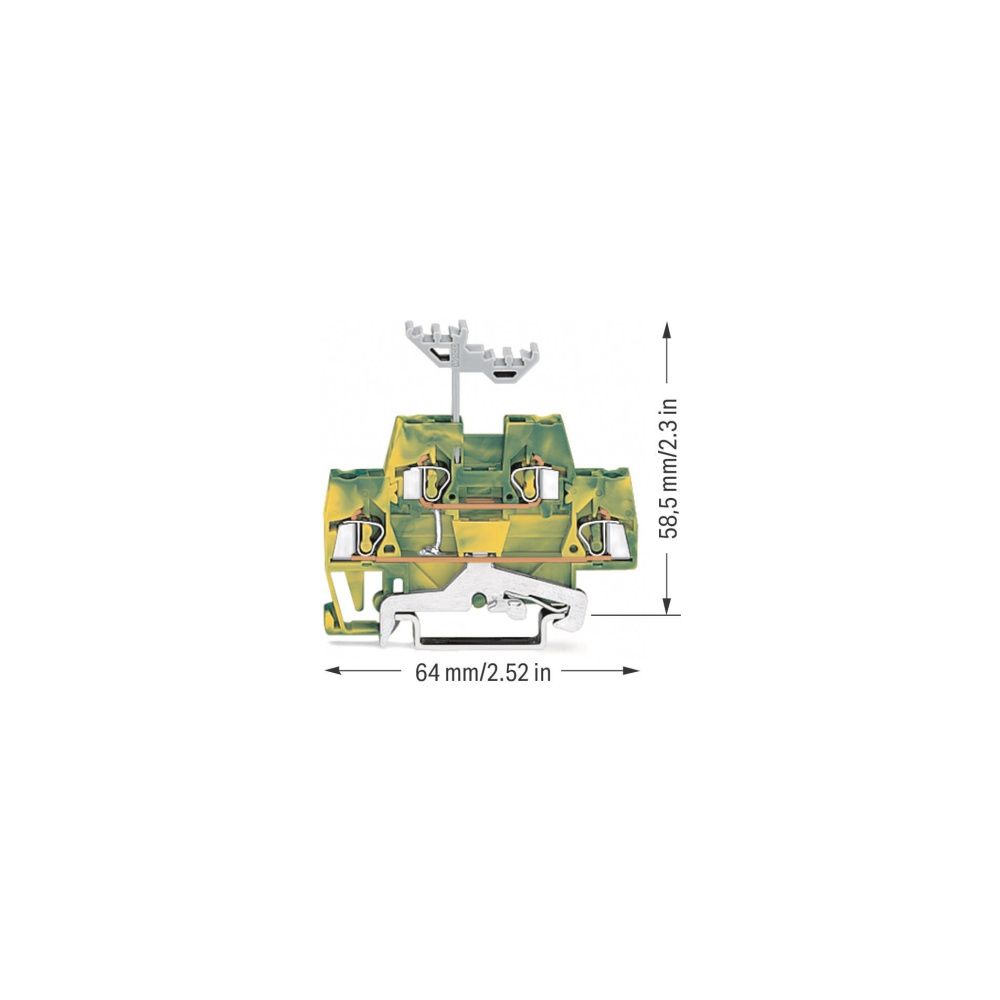

- Breite: 5 mm
- Höhe: 64 mm
- Tiefe: 58,5 mm
- Betriebstemperatur: 105 °C
- Brennbarkeitsklasse: V0
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,08 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25 - 1,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,08 - 2,5 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,08 - 2,5 |
| Anzahl der Ebenen | 2 |
| Anzahl der Etagen | 2 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WAGO-280-517 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bauform | horizontale Bauform |
| Beschriftungsebene | Mittenbeschriftung |
| Betriebstemperatur | 105 |
| Brandlast | 0,136 |
| Breite | 5 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4045454194338 |
| Farbe | grün / gelb |
| Gesamte Anzahl der Potentiale | 1 |
| Gewicht | 14,3 |
| Gewicht | 0,797 kg |
| Höhe | 64 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 4 |
| Montageart | Hutschiene TH35 |
| PEN-Funktion möglich | Nein |
| Tiefe | 58,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
