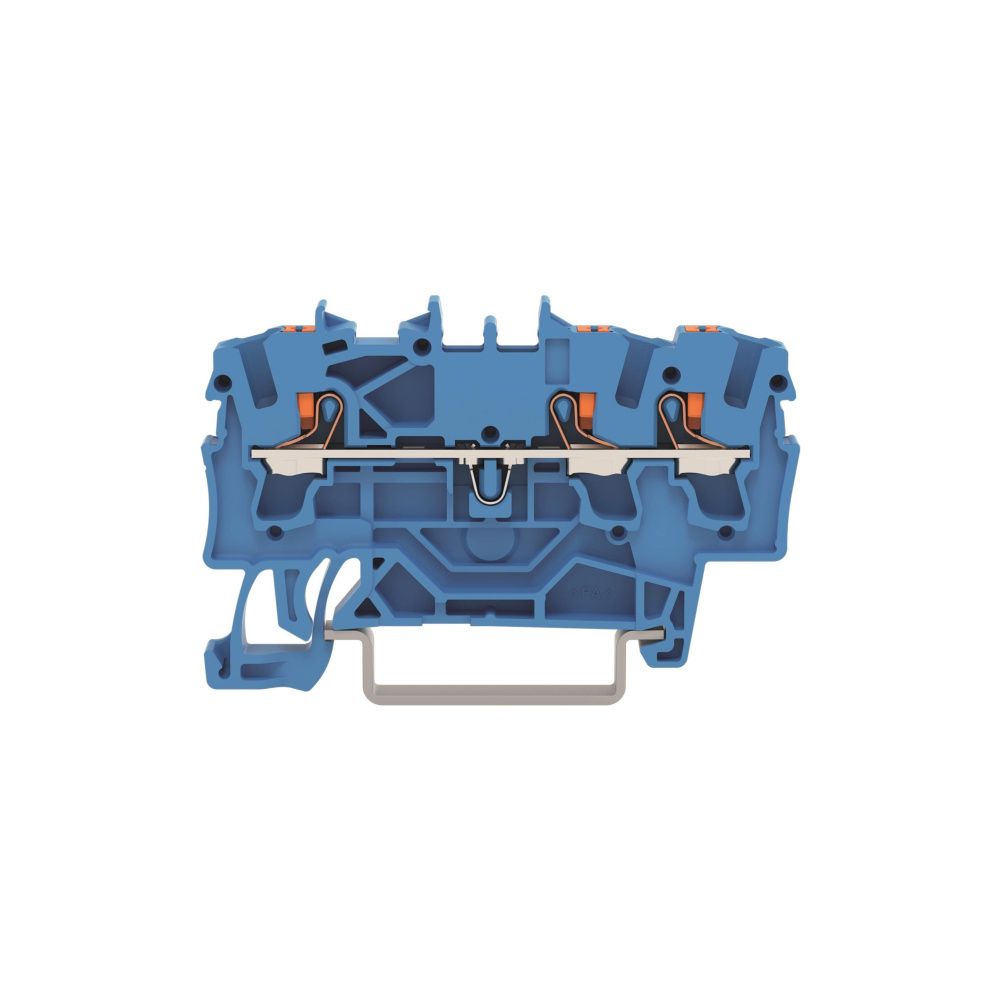

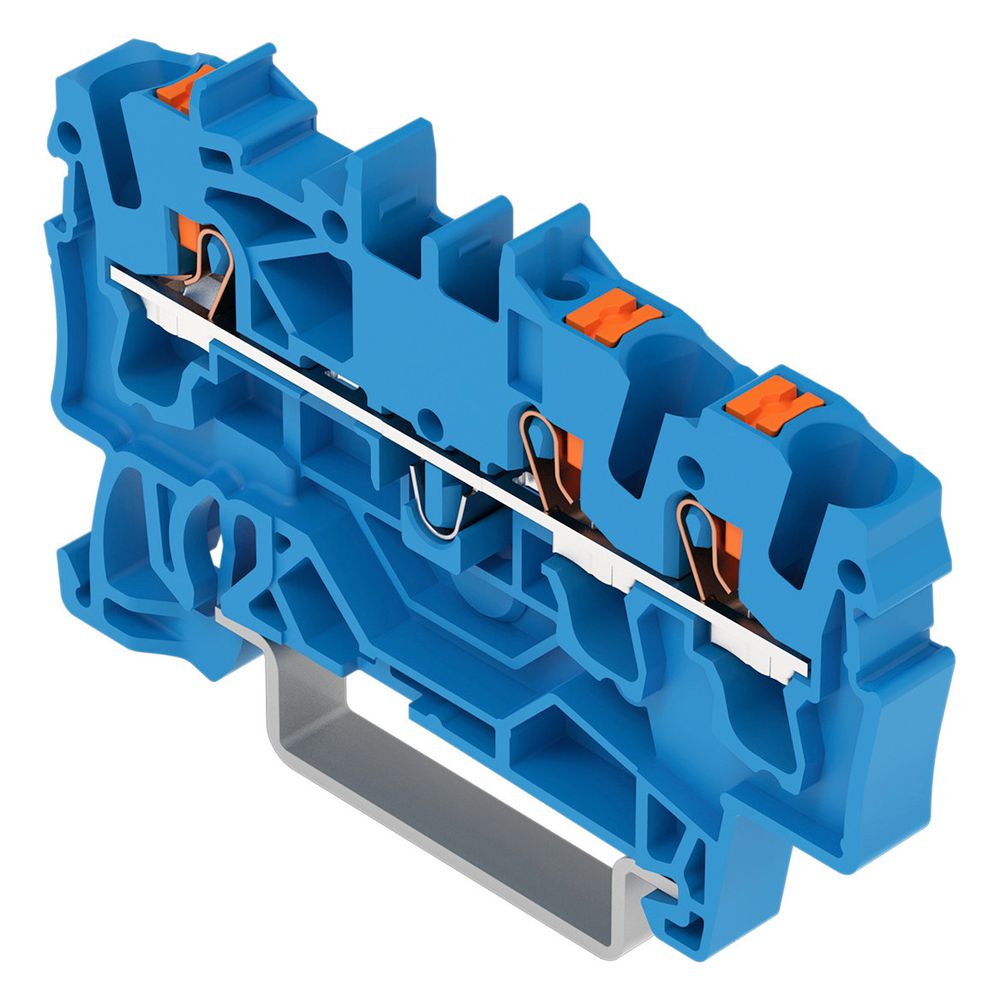

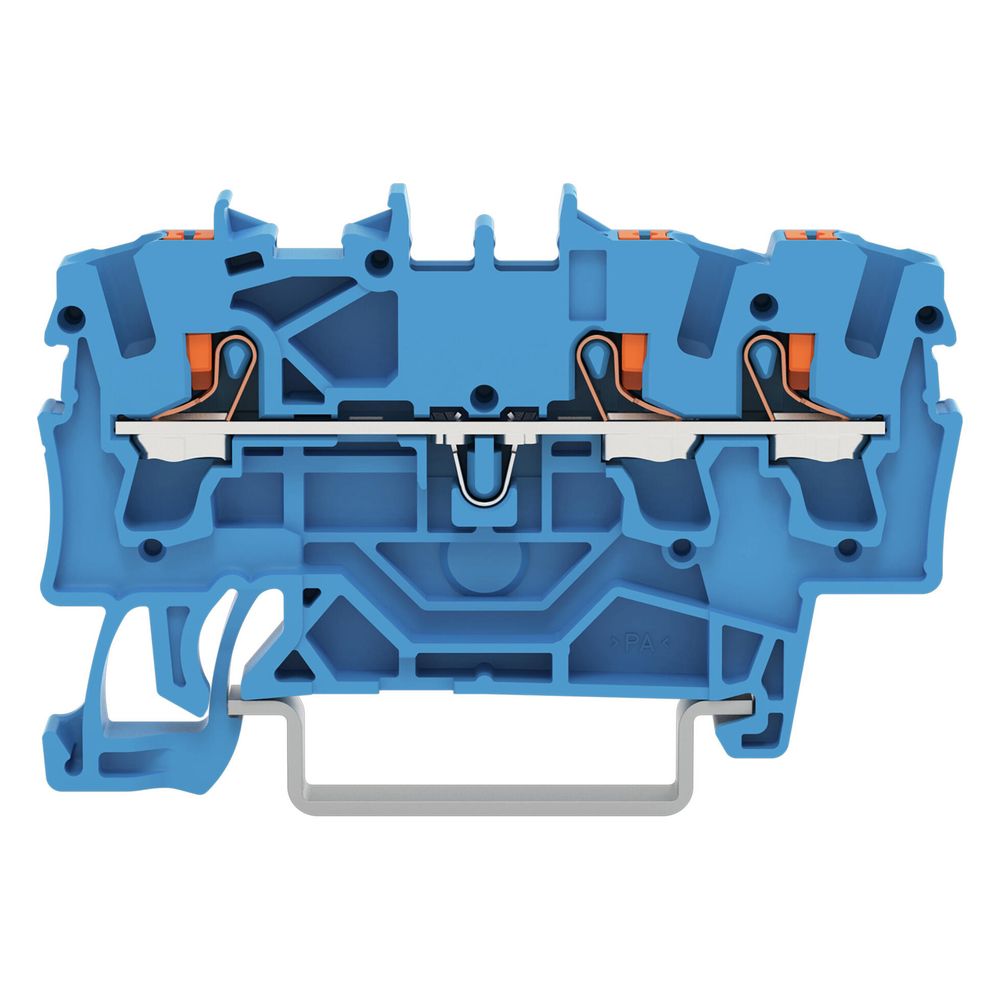

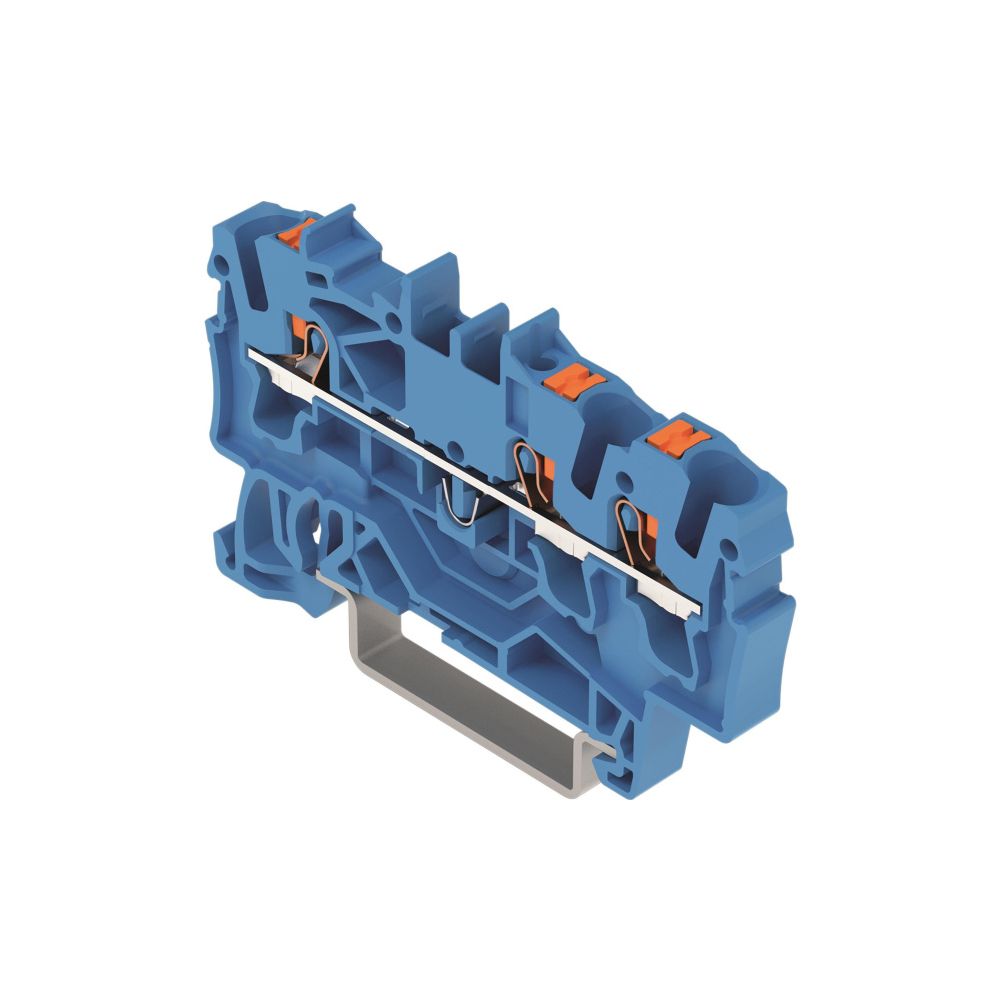

Wago 3-Leiter-Durchgangsklemme TOPJOB S 2202-1304, 2,5mm2, Thermoplast, Blau
Die 3-Leiter-Durchgangsklemme der Serie TOPJOB S ermöglicht eine effiziente und zuverlässige elektrische Verbindung in Industrie- und Gebäudeanwendungen. Ausgestattet mit der Push-in CAGE CLAMP Technologie, erlaubt sie das direkte Stecken starrer Leiter sowie feindrähtiger Leiter mit Aderendhülse ohne Werkzeug. Das System ist für eine schnelle Montage auf Tragschienen konzipiert und bietet eine hohe Flexibilität bei der Verdrahtung.
Anschlusstechnik und Montage
Die Klemme verfügt über drei Klemmstellen auf einer Ebene und wird komfortabel über einen integrierten Drücker betätigt. Die Anschlusstechnik unterstützt verschiedene Leiterarten mit Querschnitten von 0,25 mm² bis 4 mm². Für eine optimale Kontaktierung ist eine Abisolierlänge von 10 bis 12 mm erforderlich. Das Gehäuse aus robustem Thermoplast ist für den Einsatz in anspruchsvollen Umgebungen ausgelegt und erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL 94. Zudem ist die Komponente für bestimmte Ex-Anwendungen geeignet.
Die Durchgangsklemme überzeugt durch ihre kompakte Bauweise mit einer Breite von nur 5,2 mm, was eine platzsparende Installation auf der Hutschiene TH35 ermöglicht. Mit einer Bemessungsspannung von 800 V und einem Bemessungsstrom von 24 A ist sie für vielfältige elektrische Anforderungen ausgelegt. Die beidseitige Beschriftungsmöglichkeit sorgt für eine klare Übersichtlichkeit im Schaltschrank.
Technische Daten
- Bemessungsspannung: 800 V
- Bemessungsstrom: 24 A
- Leiterquerschnitt: 0,25 - 4 mm²
- Anschlussart: Federzuganschluss
- Anzahl Klemmstellen: 3
- Montageart: Tragschiene 35

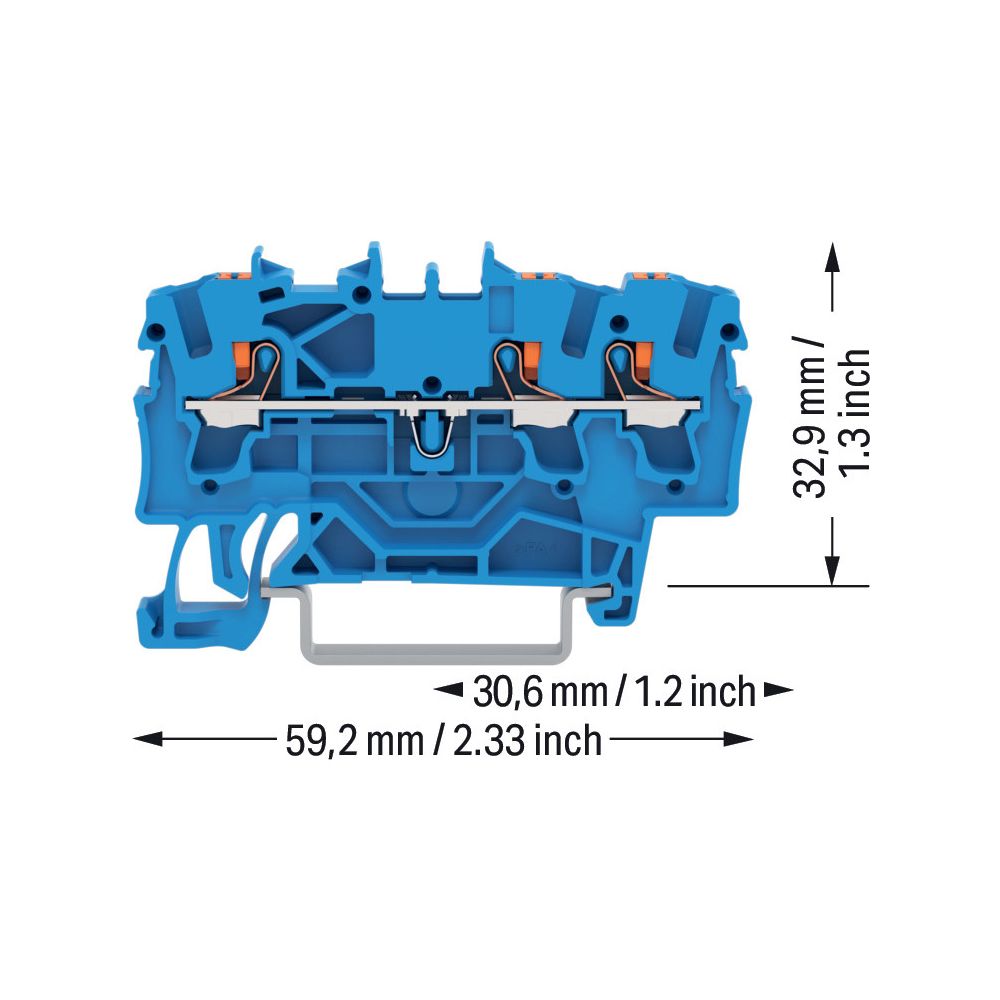

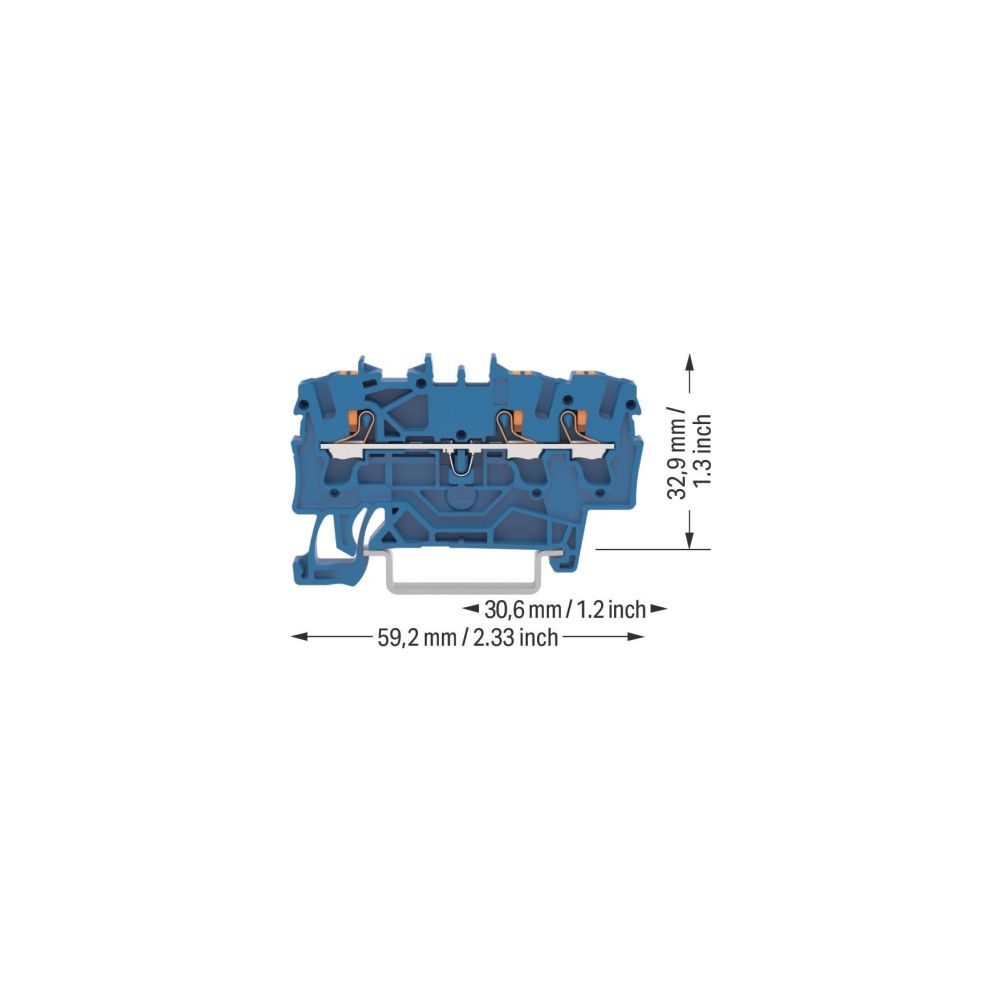

- Breite: 5,2 mm
- Höhe: 59,2 mm
- Tiefe: 32,9 mm
- Betriebstemperatur: 105 °C
Technische Daten
| Hersteller | Wago |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,75 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,25 - 4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,25 - 2,5 |
| Anschluss | Federzuganschluss |
| Anzahl Brückeraufnahmen | 2 |
| Anzahl der Ebenen | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 3 |
| Artikelnummer | WAGO-2202-1304 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 24 |
| Beschriftungsebene | Mitten- / Seitliche Beschriftung |
| Betriebstemperatur | 105 |
| Brandlast | 0,12 |
| Breite | 5,2 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Brennbarkeitsklasse gemäß UL 94 | V0 |
| EAN-13 | 4055143848558 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | blau |
| Farbe des Betätigungselements | orange |
| Gesamte Anzahl der Potentiale | 1 |
| Gewicht | 6,4 |
| Gewicht | 0,689 kg |
| Höhe | 59,2 |
| Isolierstoffgruppe | I |
| Isolierwerkstoff Hauptgehäuse | Polyamid (PA66) |
| Klemmstellen | 3 |
| Klemmstellen je Etage | 3 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 0,75 |
| QS eindrähtig | 0,75 |
| QS feindrähtig | 0,25 |
| QS mehrdrähtig | 0,25 |
| Tiefe | 32,9 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 40917098 |
